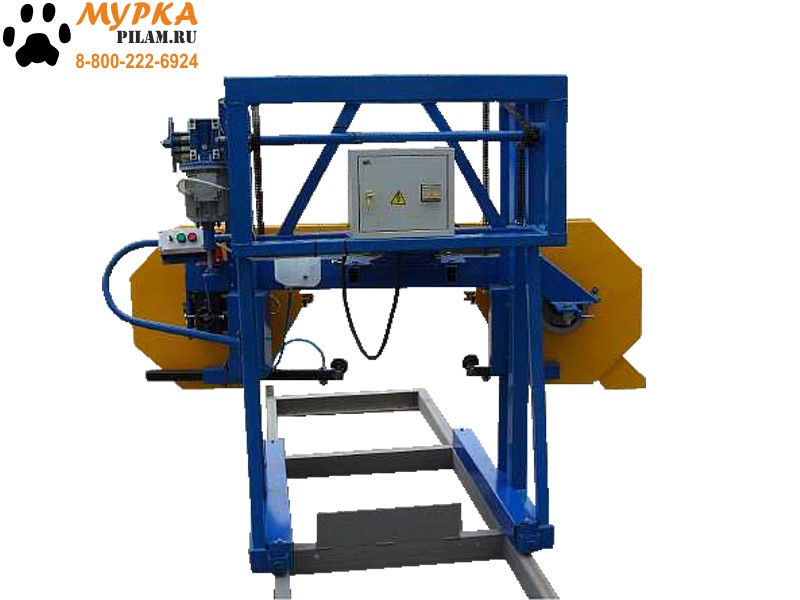

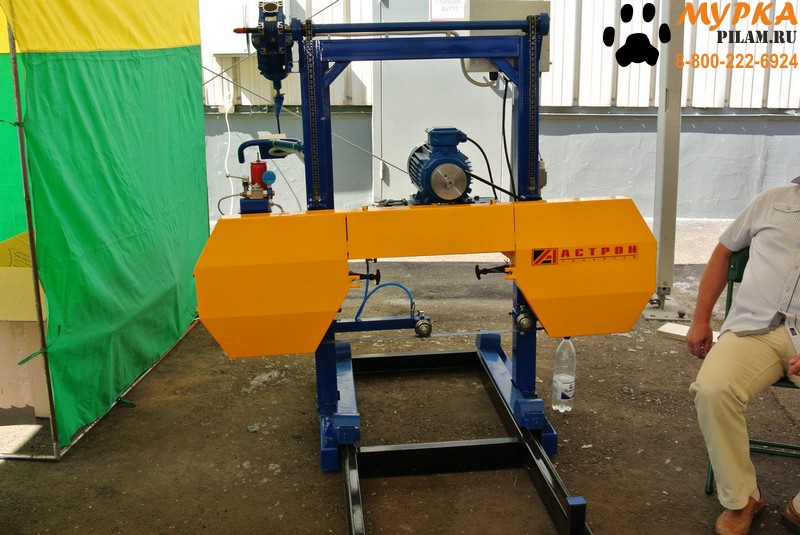

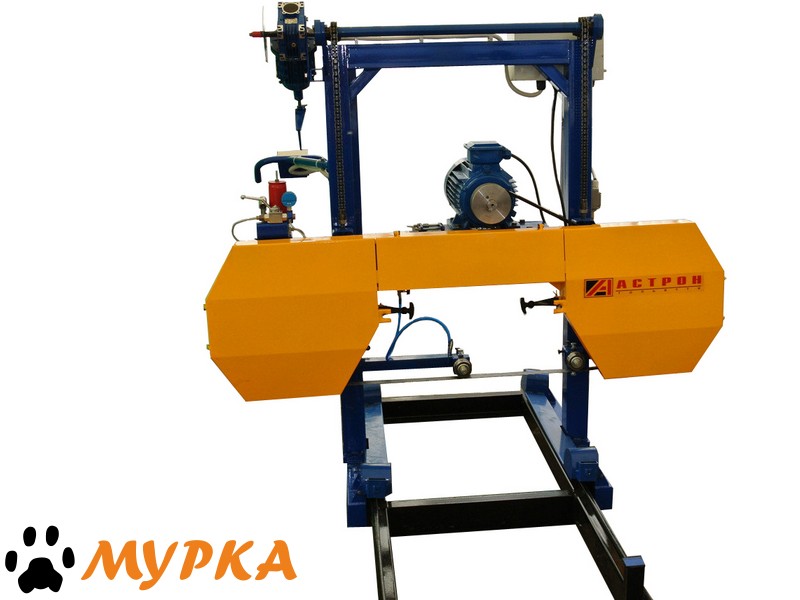

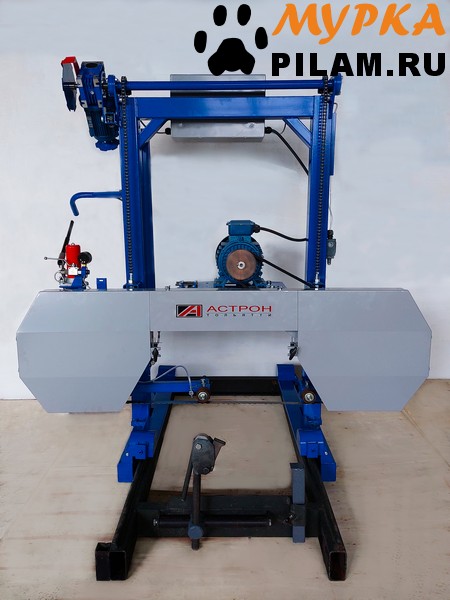

Пилорама ленточная горизонтальная Астрон-9.01 мини

Станок предназначен для прямолинейной распиловки бревен диаметром до 60 см и длиной от 0,5 до 6,5 метров из любых пород древесины, в том числе твердолиственных, на брусья, обрезные и необрезные доски, рейки, шпон. В качестве заготовок используется древесина без предварительной сортировки по диаметру и качеству.

Станок позволяет производить индивидуальный раскрой бревна и его частей в соответствии с зонами качества древесины, получая из низкосортного сырья большее качество выпускаемых пиломатериалов.

Распиловка производится в горизонтальной плоскости перемещением по направляющему пути ленточной пилы при неподвижном расположении обрабатываемого бревна.



Применение пилорамы позволяет:

получить безупречное качество обрабатываемой поверхности;
обеспечить точность обработки ± 1 мм на длине 6 метров;
сократить эксплуатационные и энергетические затраты;
быстро перестроить пилораму на нужный (точный) размер.
  • получить безупречное качество обрабатываемой поверхности;
  • обеспечить точность обработки ± 1 мм на длине 6 метров;
  • сократить эксплуатационные и энергетические затраты;
  • быстро перестроить пилораму на нужный (точный) размер.

Пилорама не требует специального фундамента и настраивается в течении 1-1,5 часов.

Станок предназначен для работы в условиях УХЛ 4 по ГОСТ 15150.



Устройство и принцип работы

Пилорама состоит из следующих узлов и деталей:

  • механизма подъема;
  • трех-секционных направляющих рельсового пути;
  • рамы пильного агрегата;
  • траверсы;
  • электродвигателя;
  • успокоителя базирующего;
  • успокоителя подвижного.

Главное движение в станке, производящее процесс пиления –вращение пилы, осуществляется посредством передачи крутящего момента от бензинового двигателя через клиноременную передачу на шкив приводной.

Вспомогательное движение в станке обеспечивает настройку станка на требуемый размер распиливаемого материала и осуществляется электродвигателем.

Рельсовый путь является основанием станка и состоит из трёх секций (по заявке заказчика рельсовый путь может поставляться с большим количеством секций).

Рельсовый путь выставляется по горизонтали с помощью рельсовых опор.

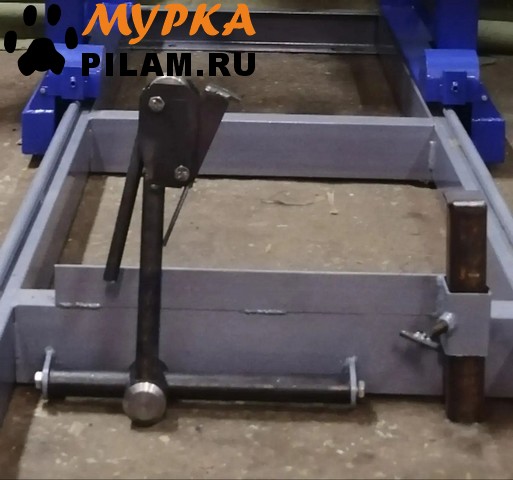

Между рельсами установлены опоры под бревно, на которых с помощью упоров и зажимов закрепляют бревно.

Рама пильного агрегата представляет собой сварную конструкцию из профильных труб. Перемещение рамы на опорных роликах по рельсовому пути осуществляется оператором вручную.

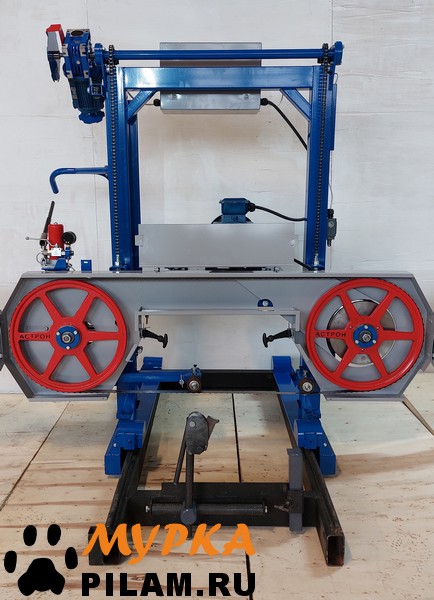

Траверса. Рама траверсы установлена на направляющих пильного агрегата. На траверсе установлены приводной и натяжной шкивы, механизмы натяжения ленточной пилы, подвижные и базирующие поддерживающие ролики, электродвигатель привода ленточной пилы, защитные кожуха ленточной пилы и клиноременной передачи.

Натяжение ленточной пилы осуществляется с помощью гидравлического насоса. Контроль усилия натяжения ленточной пилы осуществляется по манометру.

Усилие натяжение ленточной пилы при подготовке ее к работе должно соответствовать усилию, рекомендованному поставщиком пил.

Внимание! В процессе работы, особенно в первые 10-15 минут ленточная пила нагревается и ее длина увеличивается. Необходимо подтянуть пилу.

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

Для смазки и предупреждения налипания опилок на ленточную пилу в станке предусмотрена подача смазочного материала (дизельное топливо).

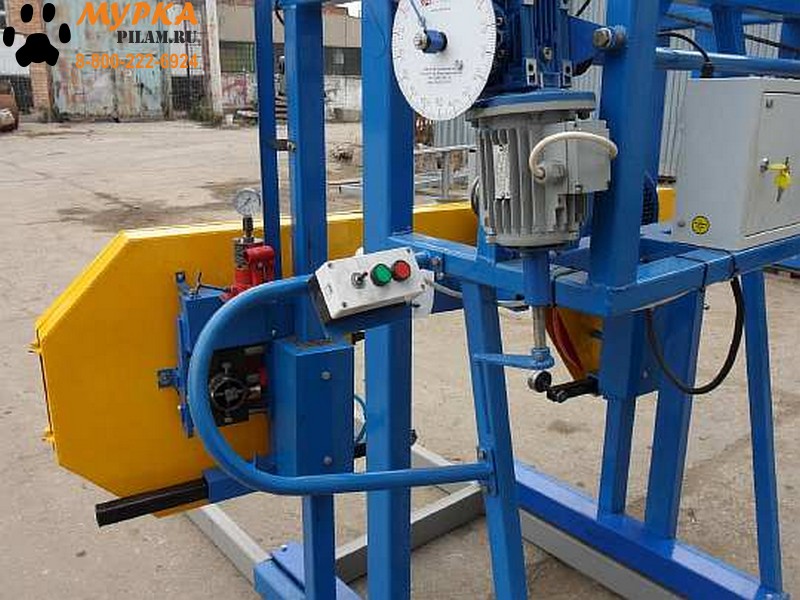

Для перемещения траверсы по направляющим в вертикальной плоскости используется механизм подъема.

Подъем – опускание траверсы осуществляется вручную через редуктор и цепную передачу.



Работа на станке предусматривает поэтапное выполнение следующих процедур:

  • установить бревно на опоры рельсового пути, закрепить с помощью упоров и зажимов;

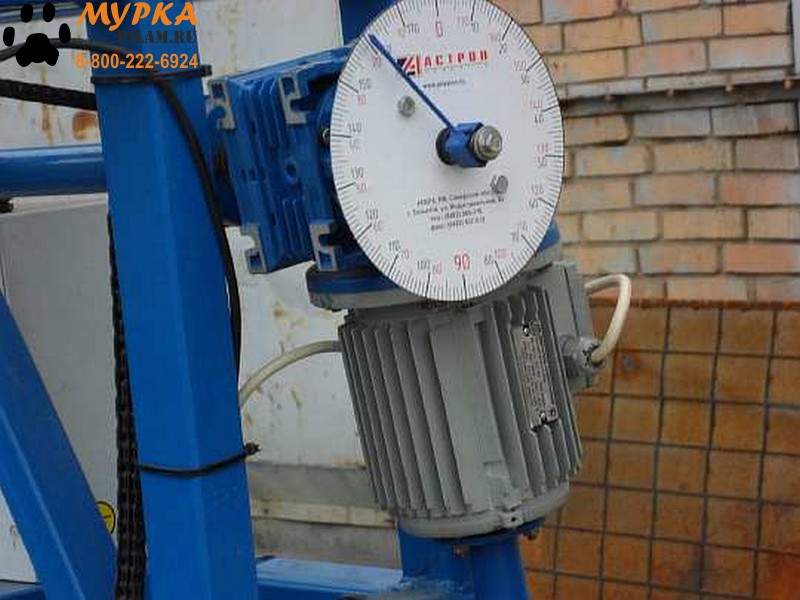

  • выставить нужную толщину доски по линейке;
  • открыть кран подачи смазывающей жидкости;
  • включить двигатель привода ленточной пилы;

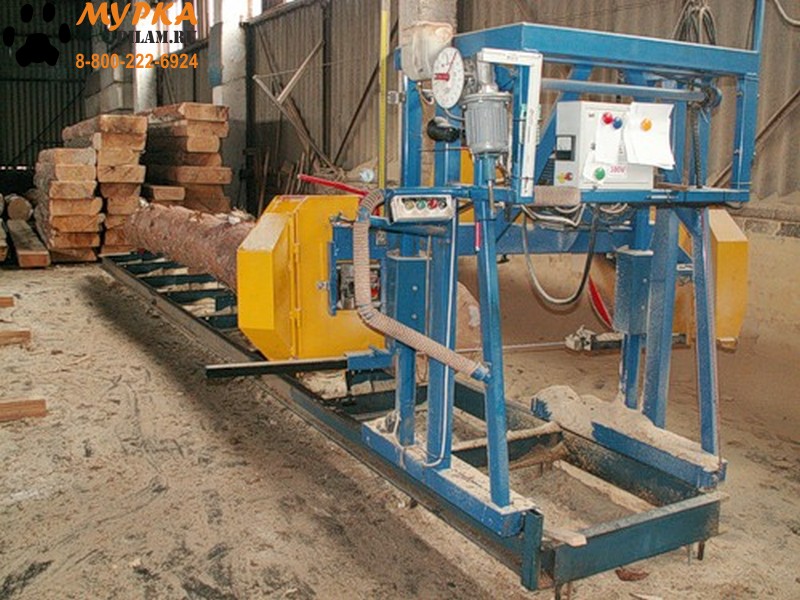

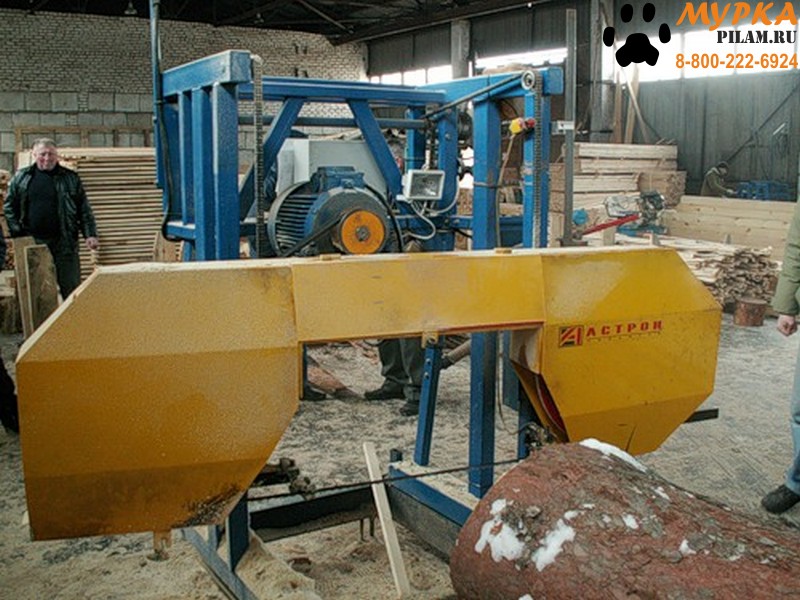

  • произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
  • поднять траверсу и вернуть пильный агрегат в исходное положение.

После окончания работы, станок необходимо отвести в исходное положение, закрыть кран подачи смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку станка.



Рекомендуем приобрести дополнительно

Главным расходным материалом для ленточных пилорам являются пилы. Ленточные пилы требуют к себе особого внимания, их нужно периодически точить и разводить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести с ленточной мини-пилорамой Астрон:

  • Станок разводной Астрон для ленточных пил.
  • Заточной автомат боразоновый Астрон (для ленточных пил).
  • Заточной автомат Астрон (для ленточных пил).
  • Пилы ленточные биметаллические длиной 3,7 м, для пилорамы.



 Технические характеристики  Астрон-9.01
 Длина распиливаемого бревна, мм  500 - 6500
 Максимальный диаметр бревна, мм  600
 Минимальная толщина отрезаемого материала, мм     2
 Максимальная толщина отрезаемого материала, мм     210
 Допустимое отклонение материала по толщине (на длине 1000 мм), мм     не более ± 0,5
 Ширина/длина лезвия пилы, мм  32-35/3700
 Толщина пилы, мм  0,9-1,1
 Диаметр пильных шкивов, мм  450
 Скорость пильной ленты, м/с  30
 Скорость подачи, м/мин  3 - 10
 Производительность, м3/час  до 1,5
 Выход деловой древесины, %  до 75
 Мощность
 Двигателя привода пилы, кВт  7,5
 Напряжение, В  380
 Габаритные размеры ленточной пилорамы, мм
 Длина  8250
 Ширина  2135
 Высота  1800
 Масса, кг  550



Комплект поставки

В базовой комплектации ленточной пилорамы поставляется:

  • Агрегат пильный в сборе - 1 шт.
  • Секция рельсового пути длиной 2750 мм - 3 шт. (Дополнительные направляющие по заявке за отдельную плату).
  • Коробка ЗИП для сборки и настройки - 1 шт.
  • Гарантийный талон, руководство по эксплуатации и паспорт.

Пилорама при транспортировке помещается в автомобиль "Газель". Для монтажа специальной квалификации не требуется. Гарантия на оборудование - 12 месяцев.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 450 1.86
1 Пильная рама 0.5 1 2.135 210 1.0675
2 Рельсовый путь (1 секция) 2.75 0.9 0.1 75 0.24750000000000003
3 Рельсовый путь (1 секция) 2.75 0.9 0.1 75 0.24750000000000003
4 Рельсовый путь (1 секция) 2.75 0.9 0.1 75 0.24750000000000003
5 Коробка ЗИП 0.4 0.4 0.3 15 0.04800000000000001
Срок поставки: 2-5 рабочих дней (г. Тольятти)
