ГлавнаяКаталогПилорамы ленточные Ленточная пилорама AST Астрон-10.01 (11 кВт)
205000.00 руб В корзину

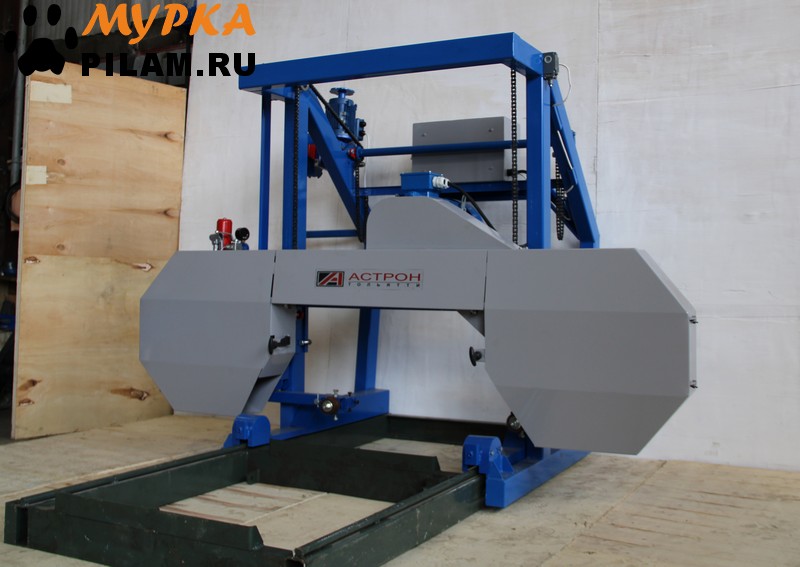

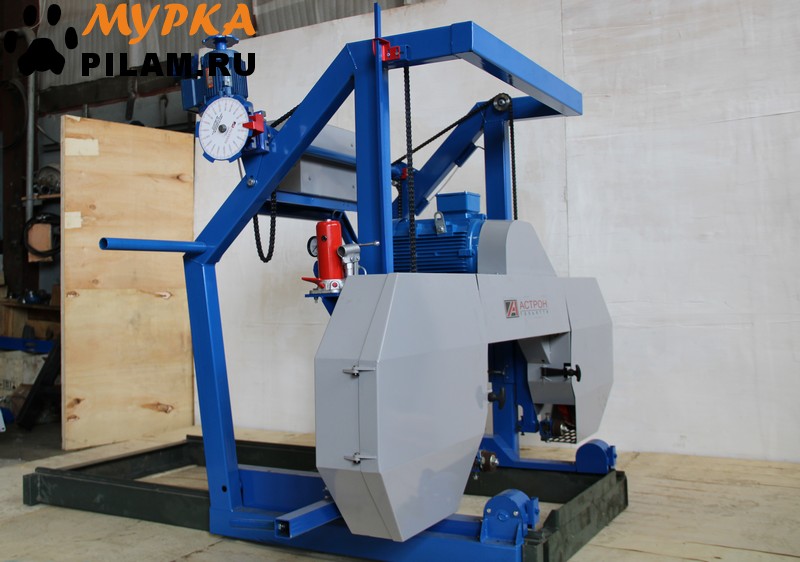

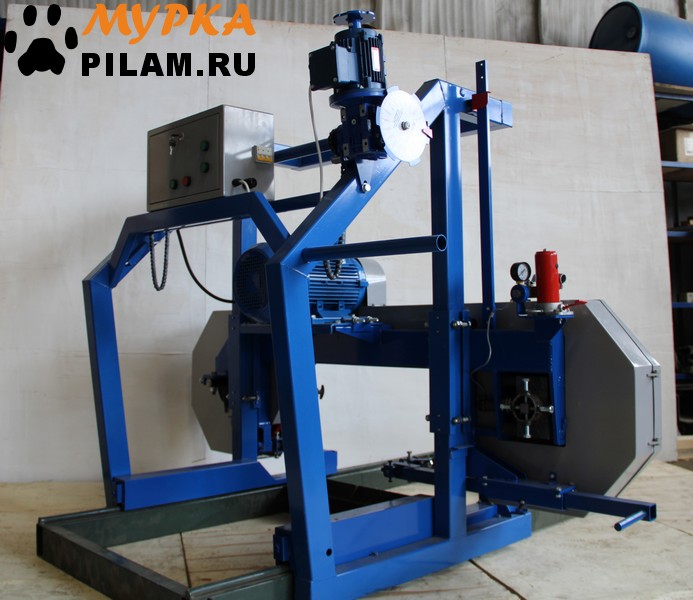

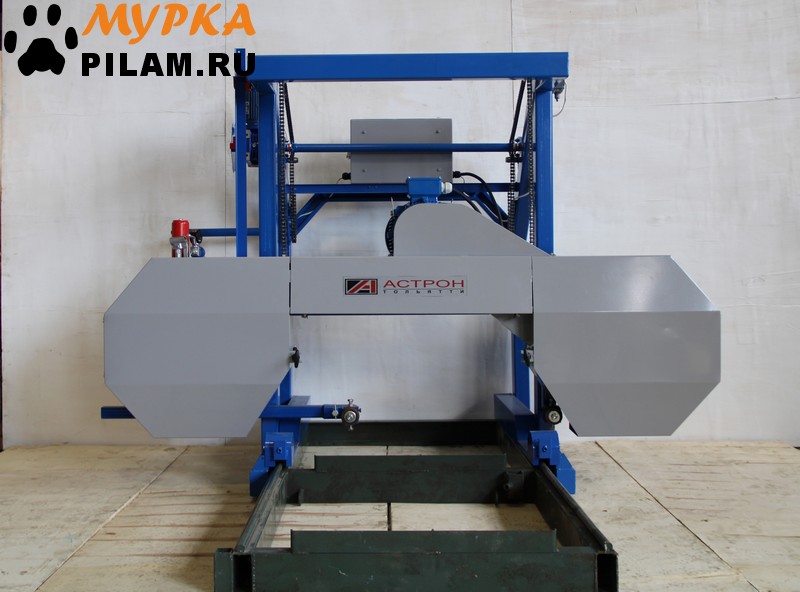

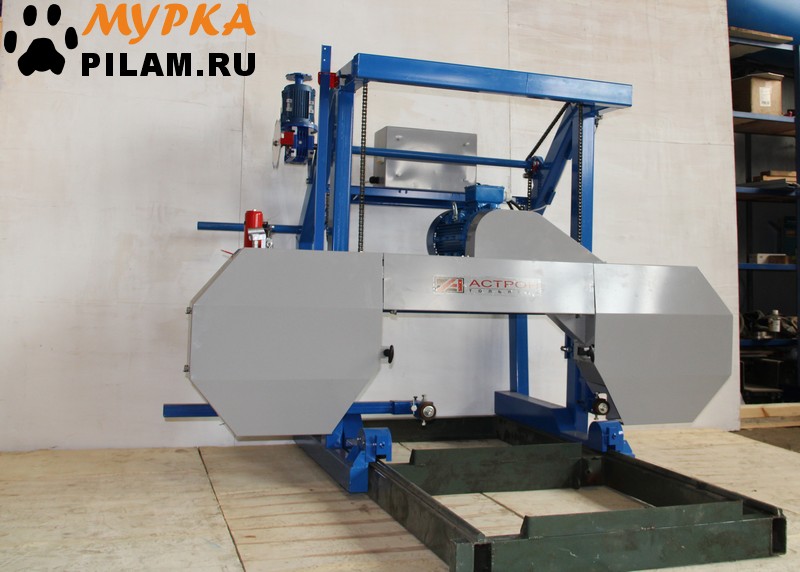

Пилорама ленточная горизонтальная Астрон-10.01 для распиловки круглого леса любой породы

Станок предназначен для прямолинейной распиловки бревен диаметром до 75 см и длиной от 0,5 до 6,5 метров из любых пород древесины, в том числе твердолиственных, на брусья, обрезные и необрезные доски, рейки, шпон. Станок подходит для распиловки несортированной по диаметру и качеству древесины.

Представленная пилорама характеризуется высокой скоростью пиления круглого леса. Ее производительность доходит до 1,5 куб.м/час.



Внимание!

В цену включена стоимость жесткой упаковки (обрешетка).



Применение пилорамы позволяет:

получить безупречное качество обрабатываемой поверхности;
обеспечить точность обработки ± 1 мм на длине 6 метров;
сократить эксплуатационные и энергетические затраты;
быстро перестроить пилораму на нужный (точный) размер.
  • получить безупречное качество обрабатываемой поверхности;
  • обеспечить точность обработки ± 1 мм на длине 6 метров;
  • сократить эксплуатационные и энергетические затраты;
  • быстро перестроить пилораму на нужный (точный) размер.

Пилорама не требует специального фундамента и настраивается в течении 1-1,5 часов.

Станок предназначен для работы в условиях УХЛ 4 по ГОСТ 15150.



Конструктивные особенности и принцип работы

Для удобства эксплуатации и обеспечения безопасности предусмотрено наличие следующих элементов:

  • механизм подъема бревна;
  • базирующие и подвижные успокоители;
  • траверсы;
  • направляющие рельсового пути.

Распиловка производится в горизонтальной плоскости перемещением по направляющему пути ленточной пилы при неподвижном расположении обрабатываемого бревна.

Ленточная пила приводится в действие электродвигателем мощностью 11 кВт.

Рельсовый путь является основанием станка и состоит из трёх секций (по заявке заказчика рельсовый путь может поставляться с большим количеством секций).

Рельсовый путь выставляется по горизонтали с помощью рельсовых опор.

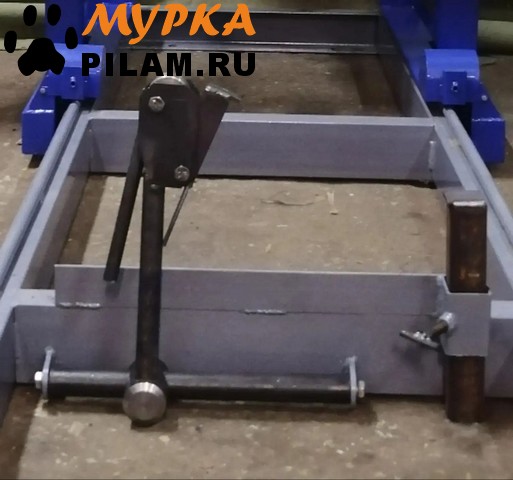

Между рельсами установлены опоры под бревно, на которых с помощью упоров и зажимов закрепляют бревно.

Рама пильного агрегата представляет собой сварную конструкцию из профильных труб. Перемещение рамы на опорных роликах по рельсовому пути осуществляется оператором вручную.

Рама траверсы установлена на направляющих пильного агрегата. На траверсе установлены приводной и натяжной шкивы, механизмы натяжения ленточной пилы, подвижные и базирующие поддерживающие ролики, электродвигатель привода ленточной пилы, защитные кожуха ленточной пилы и клиноременной передачи.

Натяжение ленточной пилы осуществляется с помощью гидравлического насоса. Контроль усилия натяжения ленточной пилы осуществляется по манометру.

Усилие натяжение ленточной пилы при подготовке ее к работе должно соответствовать усилию, рекомендованному поставщиком пил.

Внимание! В процессе работы, особенно в первые 10-15 минут ленточная пила нагревается и ее длина увеличивается. Необходимо подтянуть пилу.

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

Для смазки и предупреждения налипания опилок на ленточную пилу в станке предусмотрена подача смазочного материала (дизельное топливо).

Для перемещения траверсы по направляющим в вертикальной плоскости используется механизм подъема.

Подъем – опускание траверсы осуществляется вручную через редуктор и цепную передачу.



Работа на станке предусматривает поэтапное выполнение следующих процедур:

  • установить бревно на опоры рельсового пути, закрепить с помощью упоров и зажимов;
  • выставить нужную толщину доски по линейке;
  • открыть кран подачи смазывающей жидкости;
  • включить двигатель привода ленточной пилы;
  • произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
  • поднять траверсу и вернуть пильный агрегат в исходное положение.

После окончания работы, станок необходимо отвести в исходное положение, закрыть кран подачи смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку станка.



Рекомендуем приобрести дополнительно

Главным расходным материалом для ленточных пилорам являются пилы. Ленточные пилы требуют к себе особого внимания, их нужно периодически точить и разводить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести:

  • Разводной станок RWN.
  • Заточной автоматический станок  FP.
  • Заточной автомат боразоновый X7.
  • Ленточная пила 4420х35х0,9 сталь D6A, напайка М42 (ALLIGATOR, биметалл)
  • Ленточная пила 4420х35х1,1 сталь D6A, напайка М42 (ALLIGATOR, биметалл).



 Технические характеристики  Астрон-10.01
 Длина распиливаемого бревна, мм  500 - 6500
 Максимальный диаметр бревна, мм  750
 Ширина/длина лезвия пилы, мм  35/4420
 Толщина пилы, мм  0,9-1,1
 Скорость пильной ленты, м/с  30
 Максимальная скорость подачи, м/мин  10
 Производительность, м3/час  до 1,5
 Выход деловой древесины, %  до 75
 Мощность
 Двигателя привода пилы, кВт  11
 Напряжение, В  380
 Габаритные размеры ленточной пилорамы, мм
 Длина  8500
 Ширина  2135
 Высота  1400
 Масса, кг  650



Комплект поставки

В базовой комплектации ленточной пилорамы поставляется:

  • Агрегат пильный в сборе - 1 шт.
  • Секция рельсового пути длиной 2750 мм - 3 шт. (Дополнительные направляющие по заявке за отдельную плату).
  • Коробка ЗИП для сборки и настройки - 1 шт.
  • Гарантийный талон, руководство по эксплуатации и паспорт.

Пилорама при транспортировке помещается в автомобиль "Газель". Для монтажа специальной квалификации не требуется. Гарантия на оборудование - 12 месяцев.



#Станки_Мурка Малогабаритная ленточная пилорама Small -sized tape sawmill #Малогабаритная_ленточная_пилорама #Small_-sized_tape_sawmill Пилорама ленточная горизонтальная купить Horizontal tape canopy #Пилорама_ленточная_горизонтальная_купить #Horizontal_tape_canopy



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 650 3.18
1 Пильная рама 2.135 0.8 1.4 325 2.3912
2 Рельсовый путь (1 секция) 2.75 0.9 0.1 100 0.24750000000000003
3 Рельсовый путь (1 секция) 2.75 0.9 0.1 100 0.24750000000000003
4 Рельсовый путь (1 секция) 2.75 0.9 0.1 100 0.24750000000000003
5 Коробка ЗИП 0.4 0.4 0.3 25 0.04800000000000001
Срок поставки: 2-5 рабочих дней (г. Тольятти)
