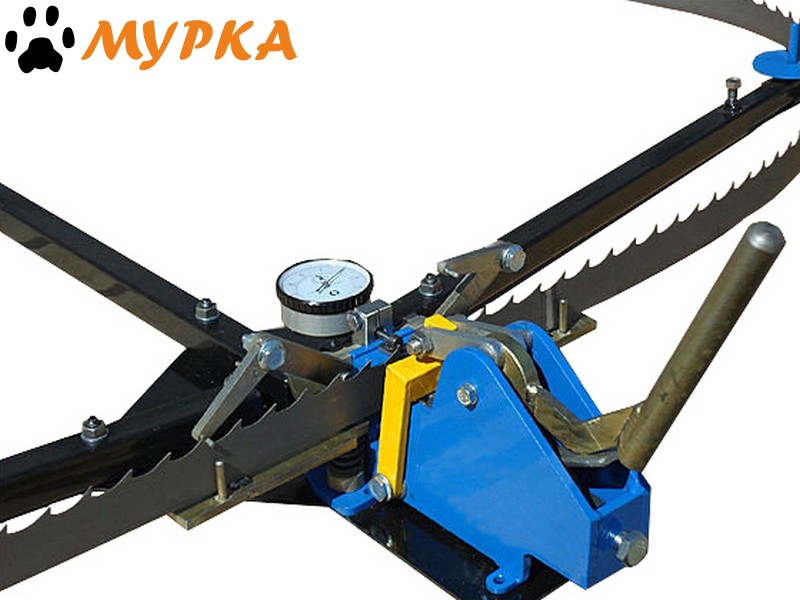

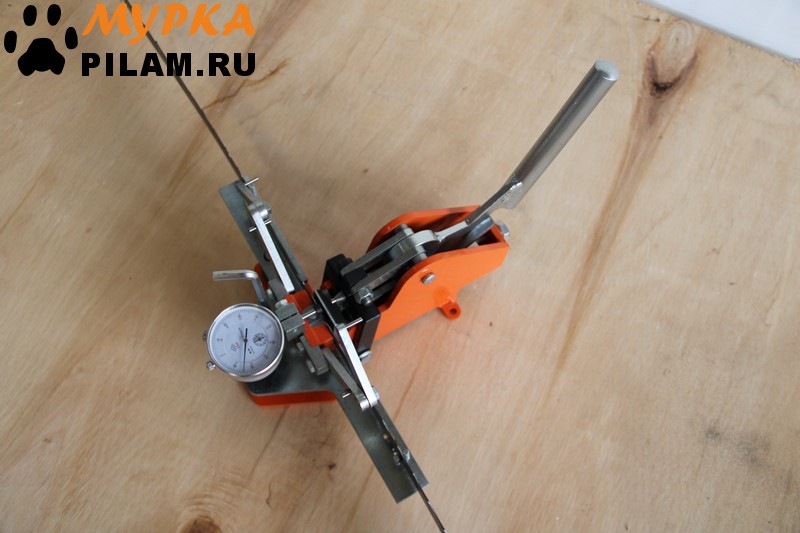

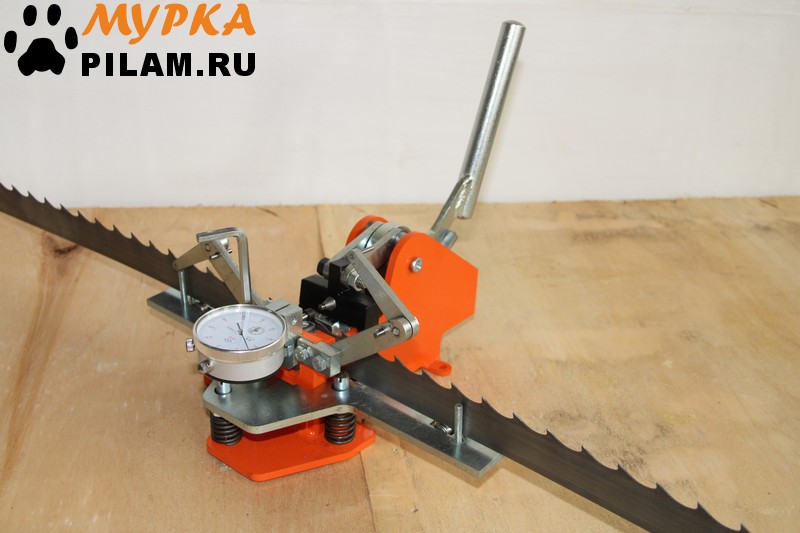

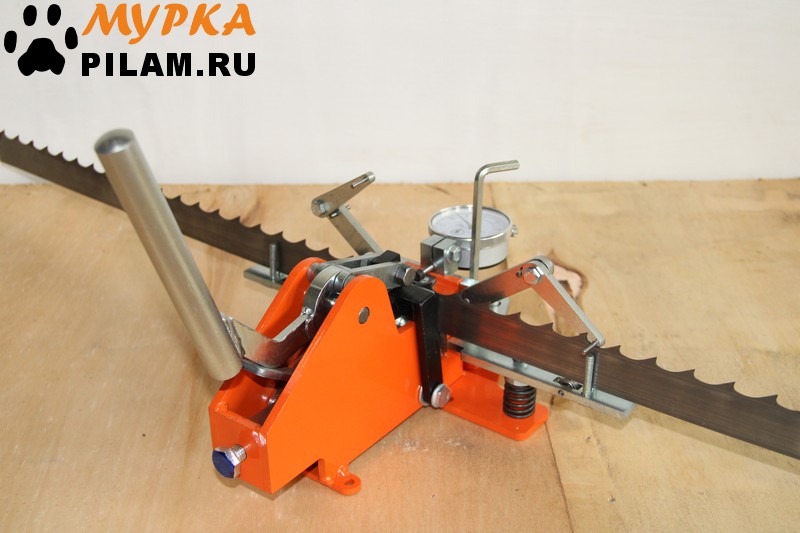

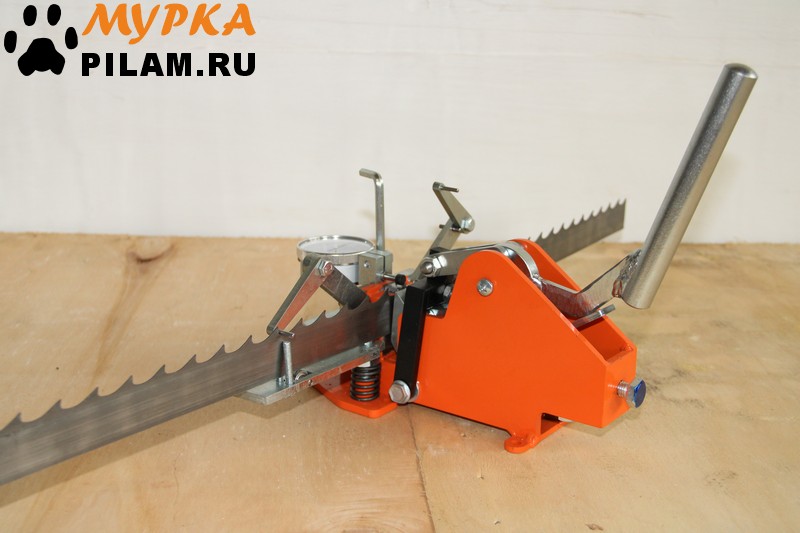

Полуавтоматический станок для разводки ленточных пил шириной до 60 мм АРС-13

Разводной станок предназначен для очень быстрой разводки зубьев ленточных пил. Разводка зубьев происходит после ручного нажатия рычага- на себя.Осуществляя противоположное движение, мы переставляем пилу на очередные зубья.
В зависимости от вида пилы мы устанавливаем способ и величину разводки, например, в пилах типа W-M с удлиненной пазухой мы раздвигаем два зуба, а третий обходим, оставляя прямым. В этом цикле одновременно разводятся два зуба, а лента переставляется на очередные три.
Разводной станок можно установить на столе или на специальном постаменте.
Разводной станок имеет три трубные опоры, которых достаточно, чтобы установить пилу длиной до 5 м и шириной 50 мм.
Пилы с более крупными параметрами следует устанавливать на отдельных опорах с направляющими роликами.

Разводной станок предназначен для разводки зубьев ленточных пил. Разводка зубьев происходит после ручного нажатия рычага на себя. Установка следующих разводимых зубьев пилы производится в полуавтоматическом режиме при движении толкателя до упора, т. е. не надо ловить рукой место установки каждого зуба в отдельности.

Благодаря этому время развода одной пилы при максимально возможной точности величины и линии развода уменьшается в 2-3 раза и составляет, после приобретения небольшого навыка ≈7-10мин.

Точность развода и соответственно качество распила получается благодаря применению системы зажатия тела пилы по типу пресса. Т.е. тело пилы во время развода каждого зуба зажимается не слабыми подпружиненными прижимными штырями, а центральной пластиной настолько гарантированно, что при неограниченных повторных нажатиях на рычаг разброс в показаниях индикатора всегда будет максимум 1-2 деления.

В итоге: при разводе пилы на нашем устройстве Вы получаете быструю гарантированную точную разводку каждой пилы, у которой все режущие кромки зубьев находятся строго на одной линии и мах разницей в ±1 деление индикатора. С таким разводом пила будет работать только хорошо.



Плюсы разводного станка АРС-13
  • Действительно прост в работе и настройках
  • Минимальное время на полный цикл подготовки пилы (2 минуты)

Отличный станок для идеальной и быстрой подготовки ленточных пил к работе.



Рекомендуем приобрести дополнительно

Ленточные пилы требуют к себе особого внимания, их нужно периодически не только разводить, но и точить. Поэтому мы дополнительно рекомендуем приобрести с разводным станком:



 Технические характеристики  АРС-13
 Способ разводки  влево-вправо
 Тип станка  полуавтоматический
 Время разводки пилы длиной 4026 мм,мин  ~10
 Размеры обрабатываемой пильной ленты, мм
 Длина  до 10000
 Ширина  30-60
 Габаритные размеры станка, мм
 Длина  400
 Ширина  400
 Высота  200
 Масса, кг  6
 Объем, м3  0,05



Устройство станка:
Основные элементы станка
  1. Корпус
  2. Ручка толкателя
  3. Контрогайка
  4. Толкатель
  5. Наконечник толкателя
  6. Скоба толкателя
  7. Неподвижный упор
  8. Подвижный прижим
  9. Ось скобы
  10. Направляющая
  11. Ограничители
  12. Пластина поддержки пилы
  13. Основание
  14. Кронштейны
  15. Индикатор
  16. Стрелка индикатора
  17. Ключ подъема
  18. Возвратная планка
  19. Винт регулировки усилия прижима
  20. Стойка индикатора
  21. Винт настройки высоты развода зуба
  22. Кронштейн фиксатора
  23. Фиксатор положения пилы
  24. Серьги
  25. Задний упор
  26. Наковальня из твердого сплава
  27. Подшипник поддержки пилы
  28. Подшипник прижима
  29. Крепёжные винты
  30. Наконечник индикатора
  31. Болт заднего упора
  32. Зажигалка
Основные элементы станка



Особенности конструкции нашего станка:

1. Вращающиеся опоры спинки пилы предотвращают образование риски.

2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.

3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу как на обычных разводных станках, рабочая зона неподвижной опоры имеет твердосплавную пластину

4. Толкатель движется не прямо, а по радиусу. Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков даже сильно каленые зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-мя, 3-мя слабыми движениями.

5. Толкатель можно настроить так, чтобы он отгибал зуб только до определённого значения.

6. Применение подшипника в механизме зажима ленточной пилы делает работу разводного станка мягкой, лёгкой, нежной.

7. Регулировка усилия прижима пилы позволяет избежать возникновения люфтов в разводном станке, то есть даже через несколько лет станок будет работать, как новый (это из практики).



Комплектация:
Лучи - опоры ленты - 3 шт.
Кронштейны - опоры ленты - 3 шт.
Пакт документации - 1 шт.
  • Станок - 1 шт.
  • Лучи - опоры ленты - 3 шт.
  • Пакет документации - 1 шт.
