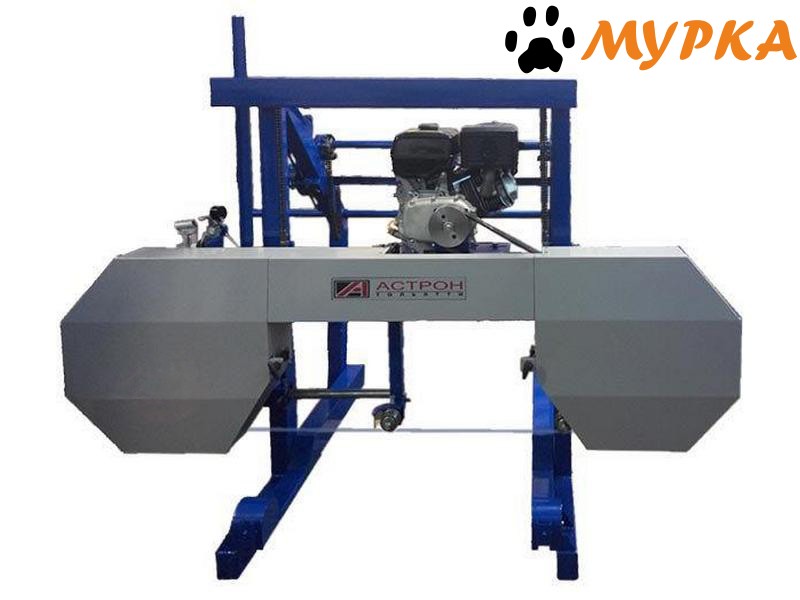

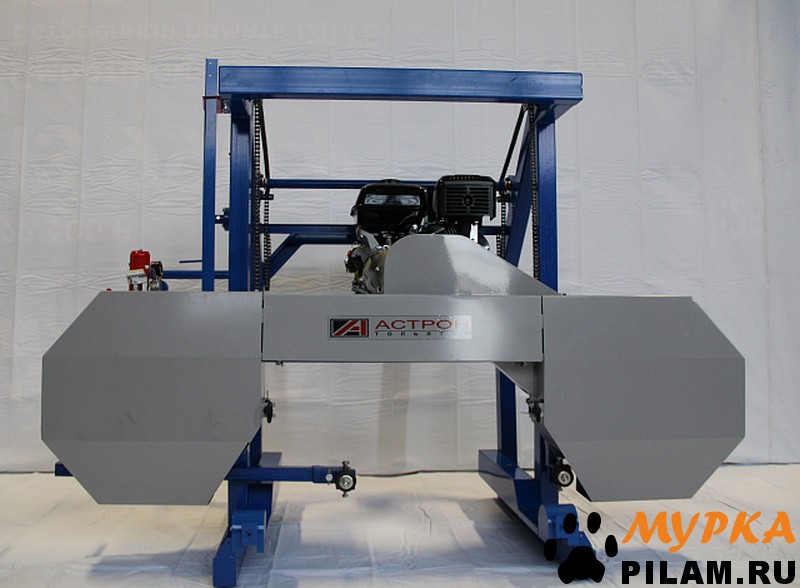

Ленточная горизонтальная пилорама Астрон-10.02 с бензиновым двигателем
Ленточная пилорама «АСТРОН – 10.02» предназначена для прямолинейной распиловки бревен диаметром до 80 см и длиной от 1 до 6,5 метров из любых пород древесины различной твердости на брусья, рейки, шпон, обрезные и необрезные доски. В качестве заготовок используется древесина без предварительной сортировки по диаметру и качеству.
Пилорама оснащена четырёхтактным двигателем внутреннего сгорания GX-420 с понижающим редуктором, что позволяет использовать её без подключения к электрическим сетям. Также, «АСТРОН – 10.02» оборудована подъемником пильного узла механического типа.
Ленточная пилорама «АСТРОН – 10.02» предназначена для прямолинейной распиловки бревен диаметром до 80 см и длиной от 1 до 6,5 метров из любых пород древесины различной твердости на брусья, рейки, шпон, обрезные и необрезные доски. В качестве заготовок используется древесина без предварительной сортировки по диаметру и качеству.
Пилорама оснащена четырёхтактным двигателем внутреннего сгорания GX-420 с понижающим редуктором, что позволяет использовать её без подключения к электрическим сетям. Также, «АСТРОН – 10.02» оборудована подъемником пильного узла механического типа.
Применение пилорамы позволяет:
Ленточная пилорама Астрон-10.02 на базе бензинового двигателя Lifan 188f (13 л.с.) (под заказ Honda GX-390 (13 л.с.)) предназначена для прямолинейной распиловки бревен диаметром до 75 см и длиной от 0,5 до 6,5 метров из любых пород древесины, в том числе твердолиственных, на брусья, обрезные и необрезные доски, рейки, шпон. Станок подходит для распиловки несортированной по диаметру и качеству древесины. получить безупречное качество обрабатываемой поверхности; обеспечить точность обработки ± 1 мм на длине 6 метров; сократить эксплуатационные и энергетические затраты; быстро перестроить пилораму на нужный (точный) размер.
- получить безупречное качество обрабатываемой поверхности;
- обеспечить точность обработки ± 1 мм на длине 6 метров;
- быстро перестроить пилораму на нужный (точный) размер.
Конструктивные особенности и принцип работы
- базирующие и подвижные успокоители;
- направляющие рельсового пути.
- установить бревно на опоры рельсового пути, закрепить с помощью упоров и зажимов;
- выставить нужную толщину доски по линейке;
- открыть кран подачи смазывающей жидкости;
- включить двигатель привода ленточной пилы;
- произвести распиловку бревна, перемещая пильный аппарат по рельсовому пути;
- поднять траверсу и вернуть пильный агрегат в исходное положение.
- Заточной автоматический станок FP.
- Заточной автомат боразоновый X7.
- Ленточная пила 4420х35х0,9 сталь D6A, напайка М42 (ALLIGATOR, биметалл)
- Ленточная пила 4420х35х1,1 сталь D6A, напайка М42 (ALLIGATOR, биметалл).
Технические характеристики |
Астрон-10.02 |
Длина распиливаемого бревна, мм |
500 - 6500 |
Максимальный диаметр бревна, мм |
750 |
Ширина/длина лезвия пилы, мм |
35/4420 |
Толщина пилы, мм |
0,9-1,1 |
Скорость пильной ленты, м/с |
30 |
Максимальная скорость подачи, м/мин |
10 |
Производительность, м3/час |
до 1,5 |
Выход деловой древесины, % |
до 75 |
Мощность |
|
Двигателя привода пилы, л.с. |
13 |
Габаритные размеры ленточной пилорамы, мм |
|
Длина |
8500 |
Ширина |
2135 |
Высота |
1400 |
Масса, кг |
650 |
Комплект поставки
- Агрегат пильный в сборе - 1 шт.
- Секция рельсового пути длиной 2750 мм - 3 шт. (Дополнительные направляющие по заявке за отдельную плату).
- Коробка ЗИП для сборки и настройки - 1 шт.
- Гарантийный талон, руководство по эксплуатации и паспорт.
Представленная пилорама характеризуется высокой скоростью пиления круглого леса. Ее производительность доходит до 1,5 куб.м/час.
Внимание!
В цену включена стоимость жесткой упаковки (обрешетка).
Особенности:
Пилорама не требует специального фундамента и настраивается в течении 1-1,5 часов.
Станок предназначен для работы в условиях УХЛ 4 по ГОСТ 15150.
Для удобства эксплуатации и обеспечения безопасности предусмотрено наличие следующих элементов:
- Распиловка производится в горизонтальной плоскости перемещением по направляющему пути ленточной пилы при неподвижном расположении обрабатываемого бревна.
- Ленточная пила приводится в действие бензиновым двигателем мощностью 13 л.с.
- Рельсовый путь является основанием станка и состоит из трёх секций (по заявке заказчика рельсовый путь может поставляться с большим количеством секций).
- Рельсовый путь выставляется по горизонтали с помощью рельсовых опор.

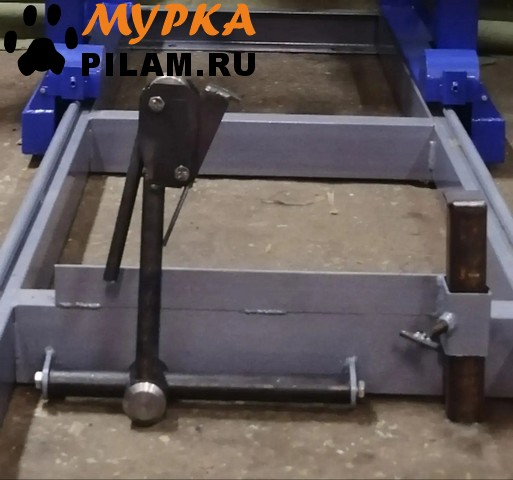

- Между рельсами установлены опоры под бревно, на которых с помощью упоров и зажимов закрепляют бревно.
- Рама пильного агрегата представляет собой сварную конструкцию из профильных труб. Перемещение рамы на опорных роликах по рельсовому пути осуществляется оператором вручную.

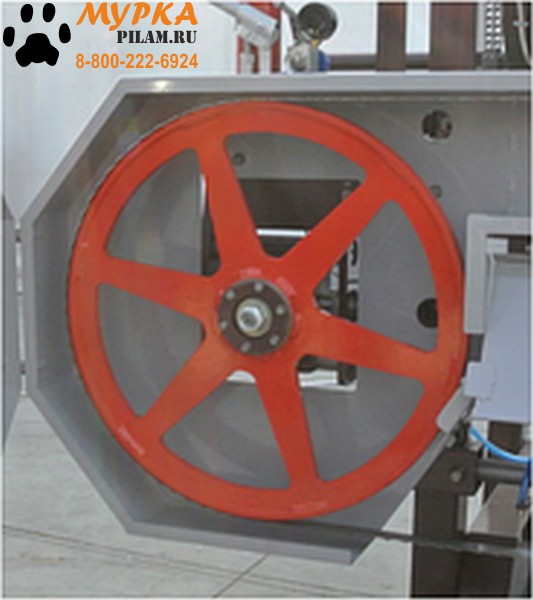

- Рама траверсы установлена на направляющих пильного агрегата. На траверсе установлены приводной и натяжной шкивы, механизмы натяжения ленточной пилы, подвижные и базирующие поддерживающие ролики, бензиновый двигатель привода ленточной пилы, защитные кожуха ленточной пилы и клиноременной передачи.

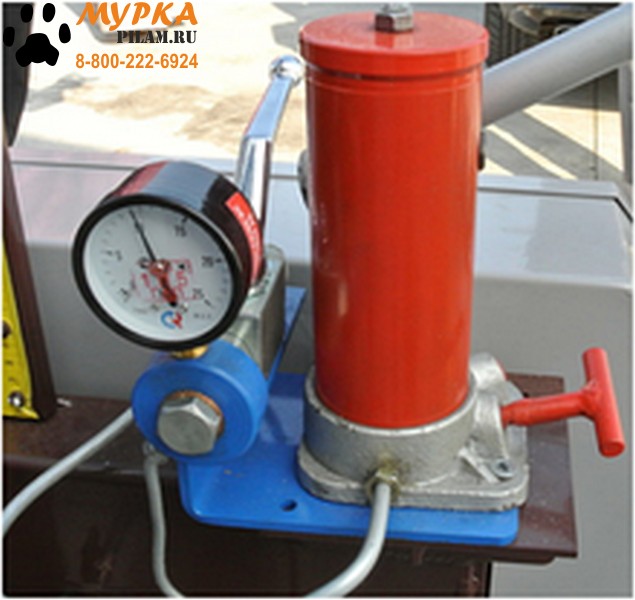

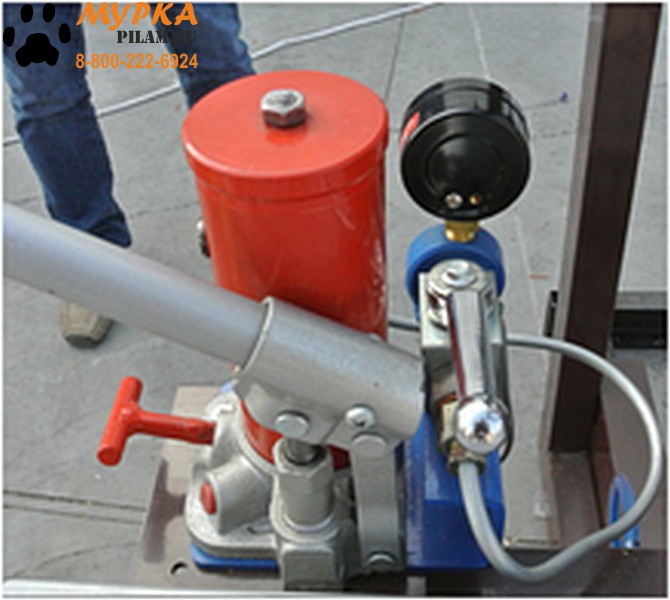

- Натяжение ленточной пилы осуществляется с помощью гидравлического насоса. Контроль усилия натяжения ленточной пилы осуществляется по манометру.
- Усилие натяжение ленточной пилы при подготовке ее к работе должно соответствовать усилию, рекомендованному поставщиком пил.
Внимание! В процессе работы, особенно в первые 10-15 минут ленточная пила нагревается и ее длина увеличивается. Необходимо подтянуть пилу.

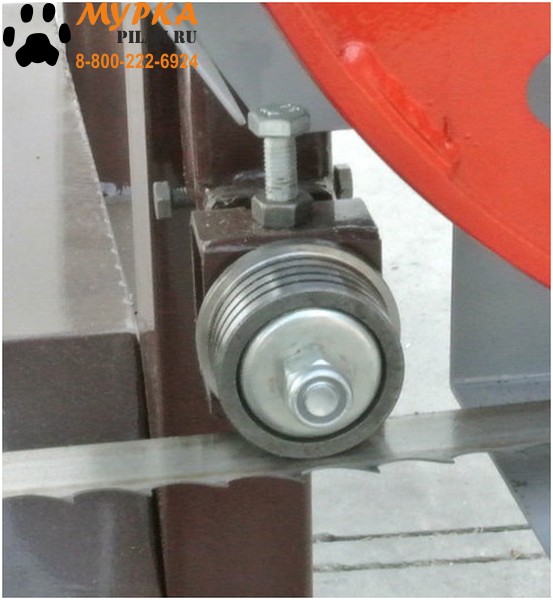

Для снятия вибрации ленточной пилы в процессе пиления служат поддерживающие ролики.

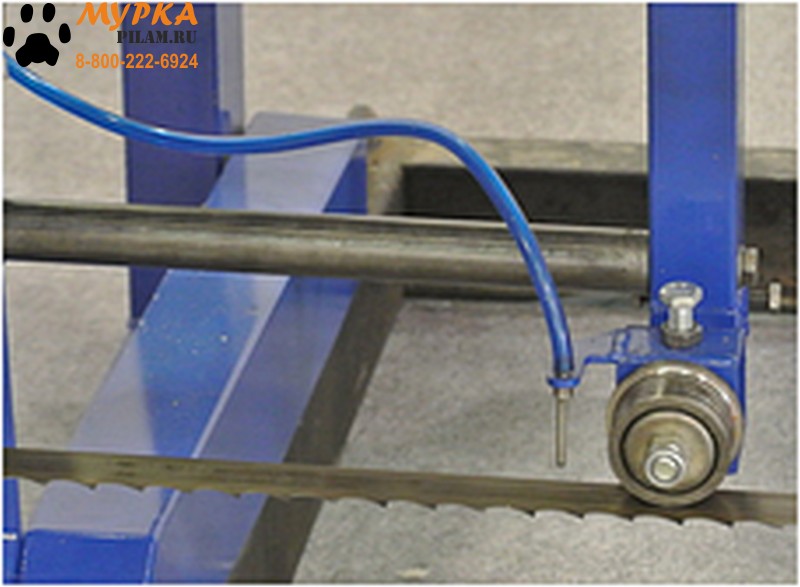

Для смазки и предупреждения налипания опилок на ленточную пилу в станке предусмотрена подача смазочного материала (дизельное топливо).
Для перемещения траверсы по направляющим в вертикальной плоскости используется механизм подъема.
Подъем – опускание траверсы осуществляется вручную через редуктор и цепную передачу.
Работа на станке предусматривает поэтапное выполнение следующих процедур:
После окончания работы, станок необходимо отвести в исходное положение, закрыть кран подачи смазывающей жидкости, ослабить натяжение ленточной пилы, произвести уборку станка.
Рекомендуем приобрести дополнительно
Главным расходным материалом для ленточных пилорам являются пилы. Ленточные пилы требуют к себе особого внимания, их нужно периодически точить и разводить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести:
В базовой комплектации ленточной пилорамы поставляется:
Пилорама при транспортировке помещается в автомобиль "Газель". Для монтажа специальной квалификации не требуется. Гарантия на оборудование - 12 месяцев.
#Станки_Мурка Пилорама ленточная горизонтальная купить Horizontal tape canopy #Пилорама_ленточная_горизонтальная_купить #Horizontal_tape_canopy купить ленточную пилораму по дереву Buy a tape saw on wood #купить_ленточную_пилораму_по_дереву #Buy_a_tape_saw_on_wood
№ |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
650 |
3.18 |
1 |
Пильная рама |
2.135 |
0.8 |
1.4 |
325 |
2.3912 |
2 |
Рельсовый путь (1 секция) |
2.75 |
0.9 |
0.1 |
100 |
0.24750000000000003 |
3 |
Рельсовый путь (1 секция) |
2.75 |
0.9 |
0.1 |
100 |
0.24750000000000003 |
4 |
Рельсовый путь (1 секция) |
2.75 |
0.9 |
0.1 |
100 |
0.24750000000000003 |
5 |
Коробка ЗИП |
0.4 |
0.4 |
0.3 |
25 |
0.04800000000000001 |
Срок поставки: 2-5 рабочих дней
(г. Тольятти)
|
