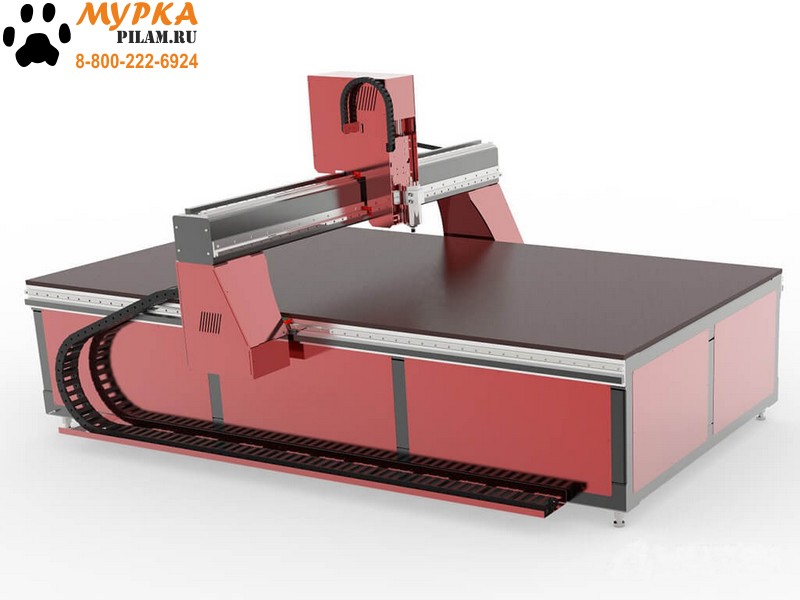

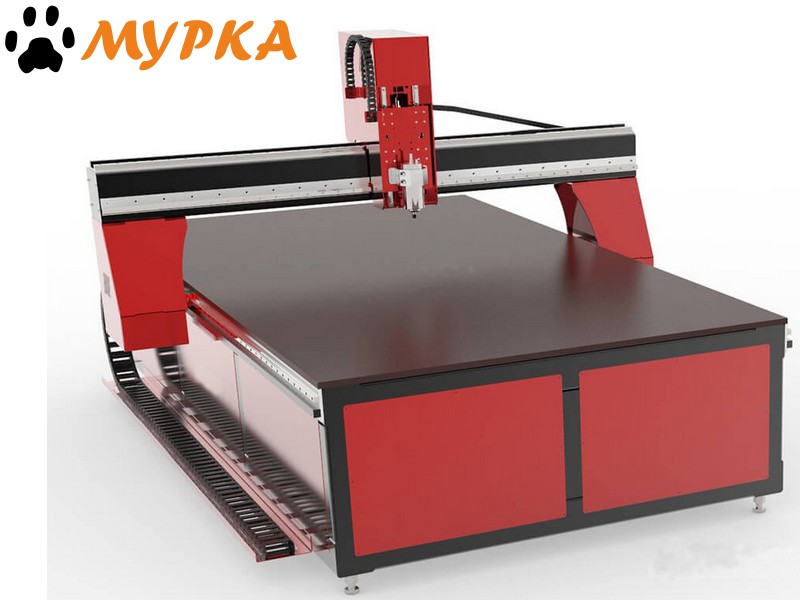

Фрезерный станок с ЧПУ с рабочим полем 2 х 4 метра - выгодная инвестиция в собственное дело

Универсальный фрезерный станок для рекламных мастерских, производства лестниц, обшивки фасадов зданий и любых других задач. Тяжелая цельносварная рама, мощные гибридные двигатели с обратной связью, профильные направляющие, зубчатая рейка, шпиндель 3 кВт с полным набором цанг, система смазки кареток, экономичная подготовка под вакуумный стол - можно подключить насосы, а можно использовать его поверхность как жертвенный материал.  Станок поставляется в разборном виде - пуско-наладочные работы уже в комплекте. Станок с помощью дополнительных опций можно "заточить" индивидуально под ваши нужды. Соберите станок, который нужен именно вам.



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик



Рекомендуем приобрести (дополнительные опции):

  • Щетка аспирации на шпиндель диаметром 100 мм
  • Вытяжная установка для удаления стружки и пыли JET DC - 900A
  • Установка и настройка четвертой оси
  • DSP контроллер A18E RichAuto 4 оси
  • Установка сервоприводов 750 Вт + планетарные редукторы
  • Чиллер S&A CW-3000
  • Система МАСЛЯНЫЙ ТУМАН
  • Установка платы аварийной остановки двигателей при резком падении напряжения
  • Установка микропроцессорного модуля автоматического восстановления перпендикулярности осей X и Y
  • Увеличение хода оси-Z (до 300 мм)



 Технические характеристики   ЧПУ 2000х4000х220 мм (Standart)
 Профильные направляющие  TRH HGR20
 Шпиндель, кВт  3
 Подшипники шпинделя, шт  3
 Вид охлаждения  Жидкостное
 Цанга  ER20
 Сервошаговый двигатель с обратной связью    86мм 6,8N*m 5A
 Драйверы  Leadshine HB860H
 Тип стола  Вакуумный из МДФ
 Количество секторов в системе, шт  4
 Редуктор  Ременной
 Редукция  1:5
 Привод по оси X  Косозубые зубчатые рейки
 Привод по оси Y  Косозубые зубчатые рейки
 Привод по оси Z  ШВП 2005
 Управление  DSP контроллер A11E RichAuto 3 оси
 Габаритные размеры станка, мм
 Длина  4410
 Ширина  2200
 Высота  1550
 Масса станка, кг   1590
 Объем, м3  15,04



Описание станка:

Рама основания  Основанием станка является его рама. В нашем случае это цельносварная конструкция из профиля сечением минимум 120х120 мм. Рама обладает достаточной массой и жесткостью для обеспечения плавной работы станка, гашения вибраций. Все поверхности, предназначенные для крепления направляющих, кареток, зубчатой рейки проходят дополнительную механическую обработку.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

 Централизованная система смазки кареток

Централизованная система смазки подшипников упрощает обслуживание станка и увеличивает ресурс работы кареток.

 Датчик длины рабочего инструмента

Датчик длины рабочего инструмента используется для выставления 0 координаты по оси Z после замены фрезы.

Косозубая рейка Зубчато-реечная передача — один из видов механических передач, преобразующий вращательное движение ведущей шестерни в поступательное. Передачи с прямыми зубьями используются на малых и средних скоростях, с косыми зубьями на высоких скоростях или, когда требуется повышенная точность перемещения. Зубчато-реечная передача получила широкое распространение в машиностроении благодаря надежности, простоте, высоким нагрузочным и динамическим характеристикам, удобству монтажа и обслуживания. В наших станках использована косозубая рейка М1.25.
 Гибридный двигатель с обратной связью

Комплектные шаговые сервоприводы с обратной связью 86 типоразмера – обеспечивают непрерывный контроль положения вала двигателя и точное позиционирование с высоким разрешением. Точнее, тише, быстрее.

 Шпиндель

Шпиндель 3 кВт с жидкостным охлаждением и цанговым патроном ER20 от компании GDZ - оптимальный выбор, перекрывающий 80% самых распространенных потребностей.



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры



Базовая комплектация станка:
  • Фрезерный станок 2000x4000
  • Цанги ER20 (комплект 14 штук)
  • Концевые датчики
  • Фрезы (4 шт.)
  • Ключи для смены инструмента (2 шт.)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя
  • Датчик высоты инструмента
  • Выезд специалиста для осуществления пуско-наладочных работ

Возможно индивидуальное обучение операторов станка очное или дистанционное.



#Станки_Мурка чпу обрабатывающий CNC processing #чпу_обрабатывающий #CNC_processing
#Станки_Мурка фрезерный чпу по металлу CNC CNC #фрезерный_чпу_по_металлу #CNC_CNC

#Станки_Мурка чпу обрабатывающий CNC processing #чпу_обрабатывающий #CNC_processing фрезерный чпу по металлу #фрезерный_чпу_по_металлу





Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 1590 15.04
1 Станок в сборе 4.41 2.2 1.55 1590 15.038100000000004
Срок поставки: 10-20 рабочих дней (г. Красноярск)
