ГлавнаяКаталогСтанки с ЧПУФрезерные станки с ЧПУ Фрезерный ЧПУ станок 1500х2500х220 мм (Индивидуальная комплектация)
В корзину

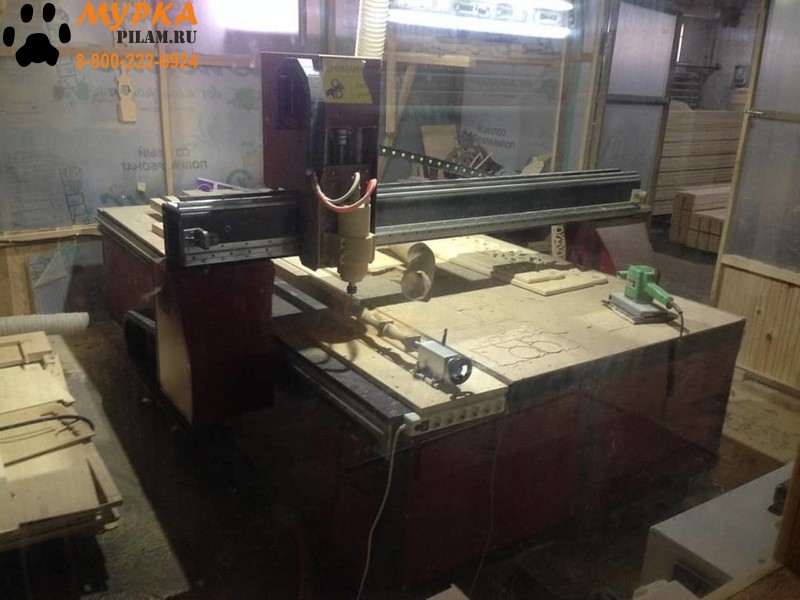

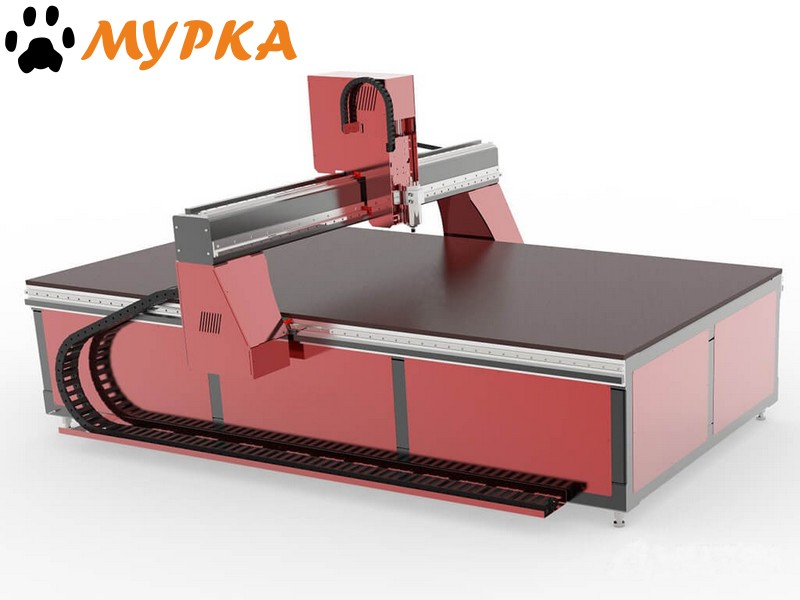

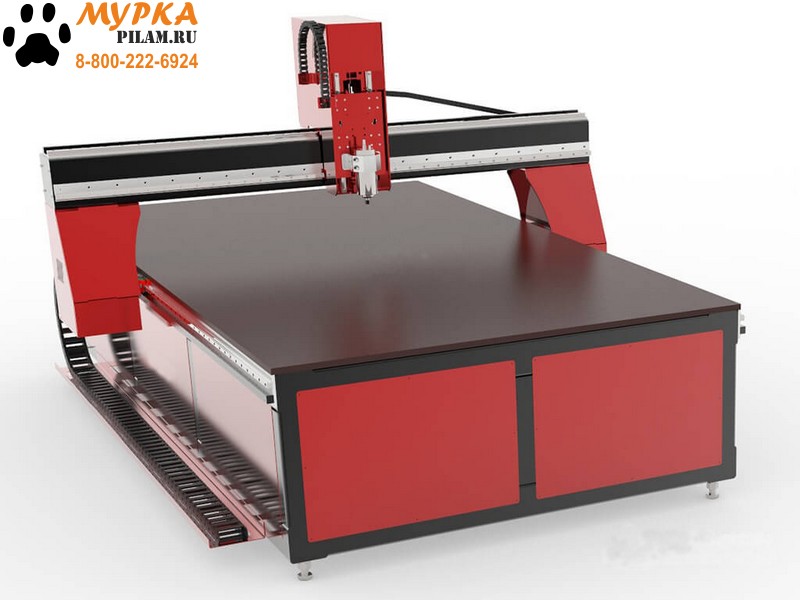

Фрезерный станок с ЧПУ в индивидуальной комплектации с рабочим полем 1500 х 2500 мм.

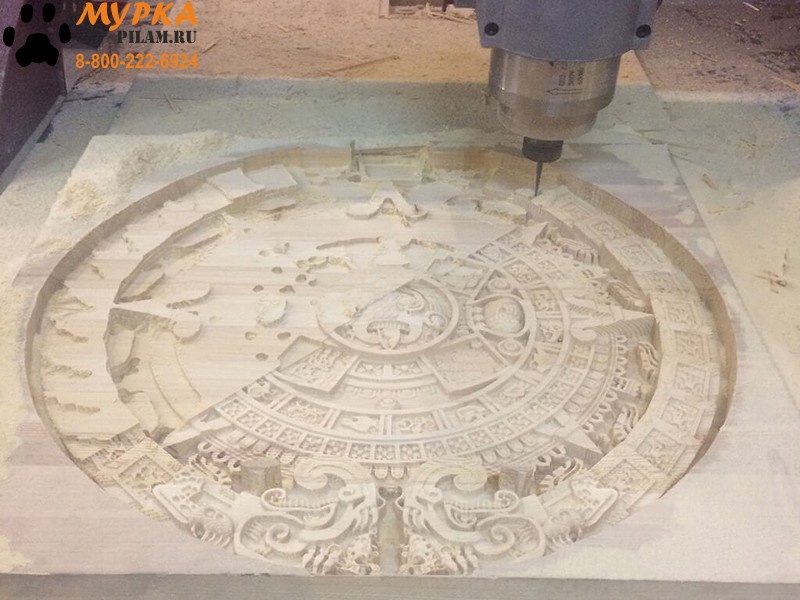

Гравировально-фрезерный станок с числовым программным управлением (ЧПУ) предназначен для обработки заготовок из дерева, пластика, композитных материалов, алюминиевых и магниевых сплавов. Станок может выполнять операции фрезерования, сверления, гравировки, резки и т. д.

Компактный фрезерный станок с рабочим полем 1,5 х 2,5 метра подойдет для использования в различных сферах производства или оказания на нем услуг. Идеальный вариант для столярных и домашних мастерских. Размер по ширине специально увеличен до 1550 мм, чтобы можно было обрабатывать квадратную фанеру, а также материалы других размеров просто порезав их пополам. Привлекательная цена за фрезерный станок с тяжелой рамой, профильными направляющими. Станок с помощью дополнительных опций можно "заточить" индивидуально под ваши нужды. Соберите станок, который нужен именно вам.



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик

Рекомендуем приобрести (дополнительные опции):

  • Щетка аспирации на шпиндель диаметром 80 мм (100 мм)
  • Установка более мощного шпинделя 3 кВт (замена 1,5 кВт + частотный преобразователь)
  • Микропроцессорный модуль автоматического восстановления перпендикулярности осей X и Y
  • Вакуумный стол с рабочей поверхностью из МДФ
  • Вакуумный стол с рабочей поверхностью из пластика с алюминиевым профилем с Т-пазом для механического крепления заготовки
  • Централизованная система смазки кареток
  • Чиллер S&A CW-3000

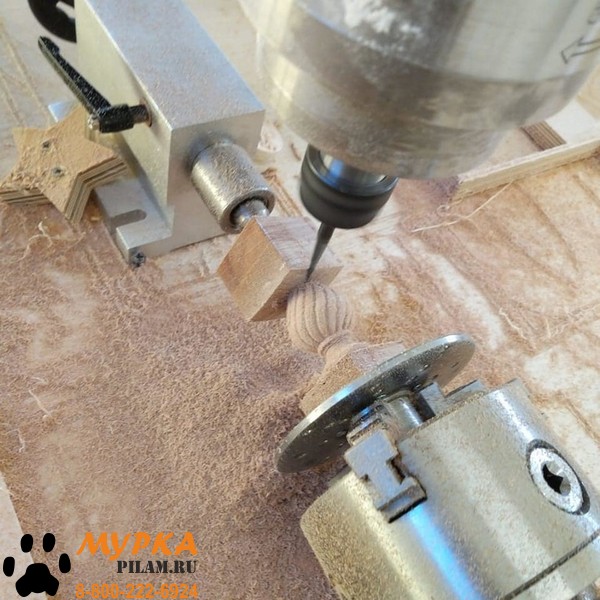

  • Установка и настройка четвертой оси
  • Вытяжная установка для удаления стружки и пыли JET DC - 900A
  • DSP контроллер A11E RichAuto 3 оси
  • Система МАСЛЯНЫЙ ТУМАН
  • Установка платы аварийной остановки двигателей при резком падении напряжения
  • Установка планетарных редукторов (замена ременных 1:5)
  • Установка сервошаговых моторов
  • Установка сервоприводов 750 Вт + планетарные редукторы



 Технические характеристики   ЧПУ 1500х2500х220 мм (Индивидуальная комплектация)
 Профильные направляющие  TRH HGR20
 Вид стола  Ламинированная фанера
 Шпиндель, кВт  1,5
 Подшипники шпинделя, шт  3
 Вид охлаждения  Жидкостное
 Цанга  ER16
 Шаговый двигатель    86мм 6,8N*m 5A
 Драйверы  Leadshine HB860H
 Редуктор  Ременной
 Редукция  1:5
 Привод по оси X  Косозубые зубчатые рейки
 Привод по оси Y  Косозубые зубчатые рейки
 Привод по оси Z  Винт ШВП 2005
 Управление  NC Studio / LPT
 Габаритные размеры станка, мм
 Длина  2910
 Ширина  2150
 Высота  1550
 Масса станка, кг   980
 Объем, м3  9,7



Описание станка:

Рама основания  Основанием станка является его рама. В нашем случае это цельносварная конструкция из профиля сечением минимум 120х120 мм. Рама обладает достаточной массой и жесткостью для обеспечения плавной работы станка, гашения вибраций. Все поверхности, предназначенные для крепления направляющих, кареток, зубчатой рейки проходят дополнительную механическую обработку.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

Косозубая рейка Зубчато-реечная передача — один из видов механических передач, преобразующий вращательное движение ведущей шестерни в поступательное. Передачи с прямыми зубьями используются на малых и средних скоростях, с косыми зубьями на высоких скоростях или, когда требуется повышенная точность перемещения. Зубчато-реечная передача получила широкое распространение в машиностроении благодаря надежности, простоте, высоким нагрузочным и динамическим характеристикам, удобству монтажа и обслуживания. В наших станках использована косозубая рейка М1.25.
 Шаговые двигатели

Перемещение по осям осуществляется посредством биполярных шаговых двигателей 86 типоразмера. Это безотказные "солдаты", которые только и ждут команды для исполнения.

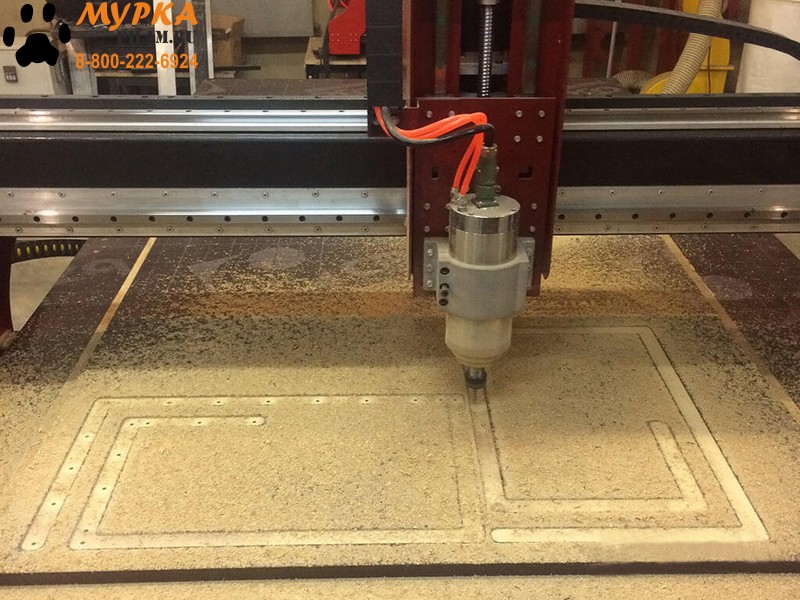

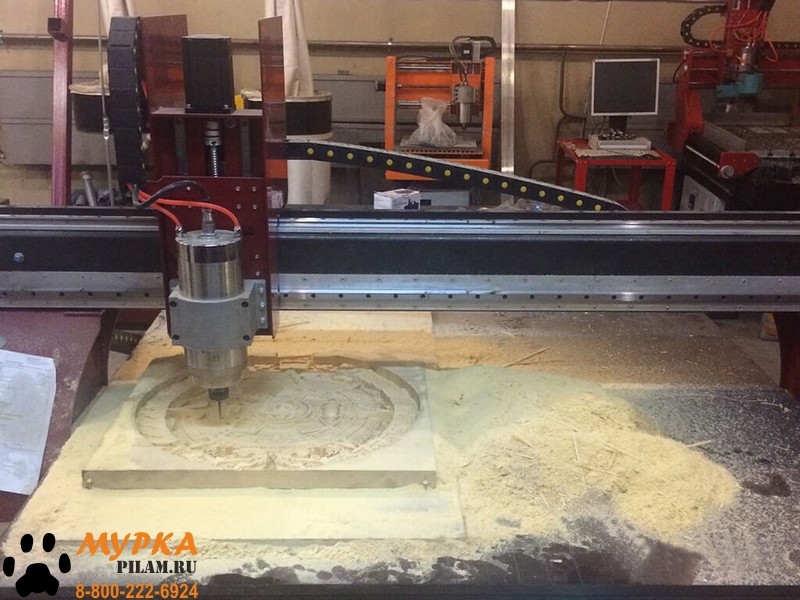

 Шпиндель

Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры



Базовая комплектация станка:
  • Фрезерный станок 1500x2500
  • Цанги ER16 (комплект 11 штук)
  • Концевые датчики
  • Фрезы (4 шт.)
  • Ключи для смены инструмента (2 шт.)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя

Возможно индивидуальное обучение операторов станка очное или дистанционное.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 980 9.7
1 Станок в сборе 2.91 2.15 1.55 980 9.697575
Срок поставки: 10-20 рабочих дней (г. Красноярск)
