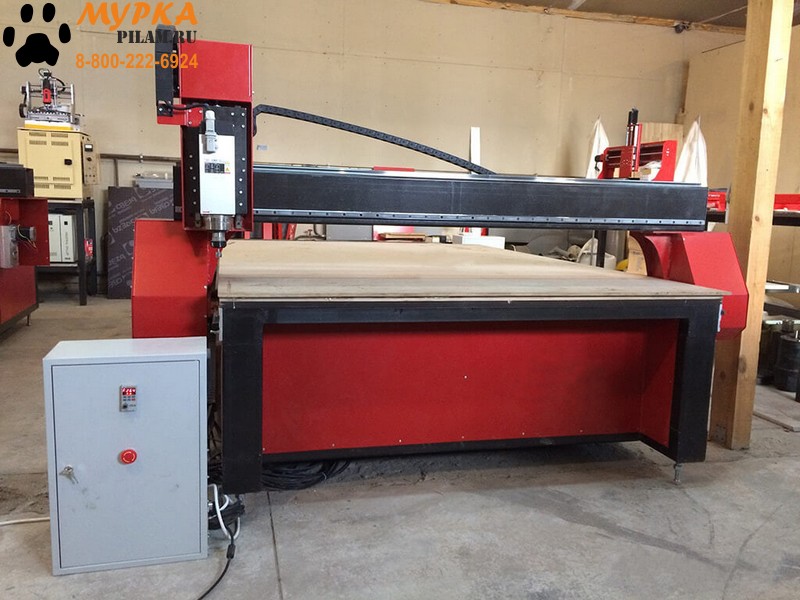

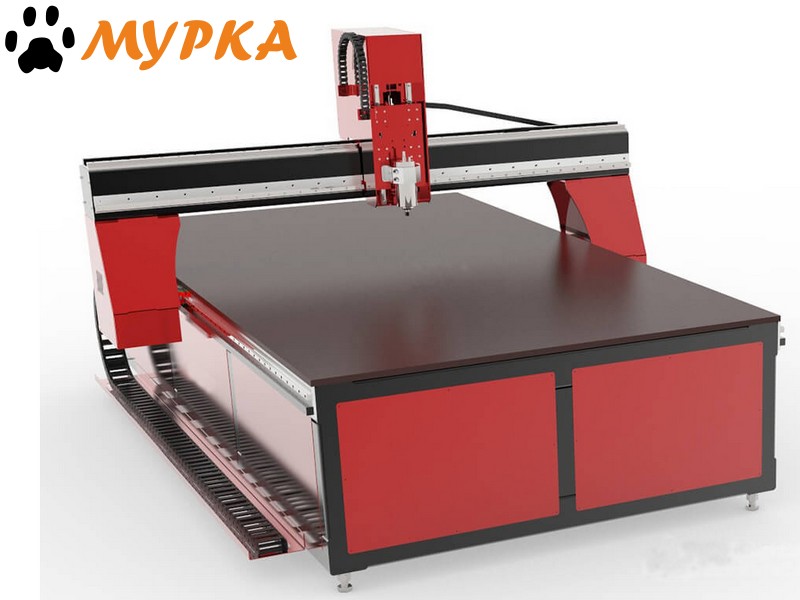

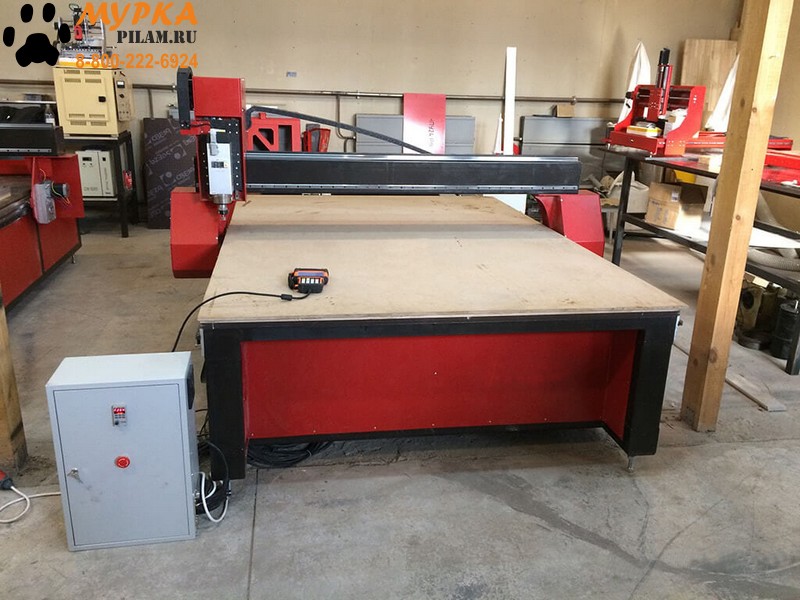

Фрезерный станок с ЧПУ в комплектации Standart с рабочим полем 1,5 х 3 метра

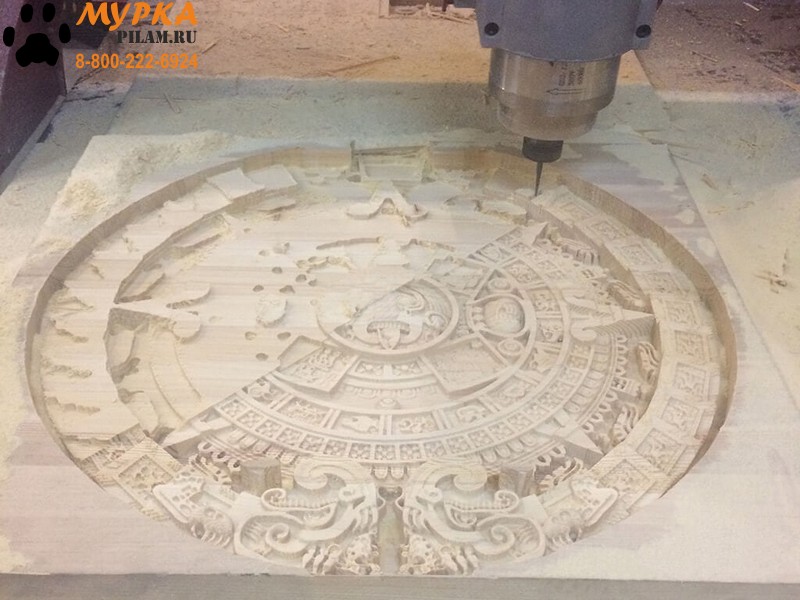

Гравировально-фрезерный станок с числовым программным управлением (ЧПУ) предназначен для обработки заготовок из дерева, пластика, композитных материалов, алюминиевых и магниевых сплавов. Станок может выполнять операции фрезерования, сверления, гравировки, резки и т. д.

Компактный фрезерный станок с рабочим полем 1,5 х 3 метра подойдет для использования в различных сферах производства или оказания на нем услуг. Размер по ширине специально увеличен до 1550 мм, чтобы можно было обрабатывать квадратную фанеру, а также материалы других размеров просто порезав их пополам. Привлекательная цена за фрезерный станок с тяжелой рамой, профильными направляющими, шпинделем 2,2 кВт жидкостного охлаждения, централизованной системой смазки, датчиком инструмента делают его приобретение вами выгодной инвестицией в собственное дело. Станок с помощью дополнительных опций можно "заточить" индивидуально под ваши нужды. Соберите станок, который нужен именно вам.



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик

Рекомендуем приобрести (дополнительные опции):

  • Щетка аспирации на шпиндель диаметром 80 мм
  • Вытяжная установка для удаления стружки и пыли JET DC - 900A

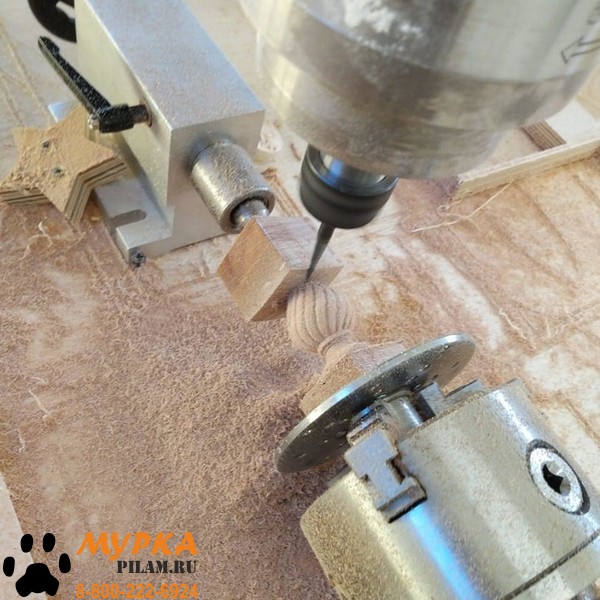

  • Установка и настройка четвертой оси
  • Система масляный туман
  • Чиллер S&A CW-3000
  • Вакуумный стол с рабочей поверхностью из МДФ
  • Вакуумный стол с рабочей поверхностью из пластика с алюминиевым профилем с Т-пазом для механического крепления заготовки
  • Установка платы аварийной остановки двигателей при резком падении напряжения
  • Установка микропроцессорного модуля автоматического восстановления перпендикулярности осей X и Y
  • Увеличение хода оси-Z (до 300 мм)



 Технические характеристики   ЧПУ 1500х3000х220 мм (Standart)
 Профильные направляющие  TRH HGR20
 Вид стола  Ламинированная фанера
 Шпиндель, кВт  2,2
 Подшипники шпинделя, шт  3
 Вид охлаждения  Жидкостное
 Цанга  ER20
 Шаговый двигатель    86мм 6,8N*m
 Драйверы  Leadshine DM542
 Редуктор  Ременной
 Редукция  1:5
 Привод по оси X  Косозубые зубчатые рейки
 Привод по оси Y  Косозубые зубчатые рейки
 Привод по оси Z  ШВП 2005

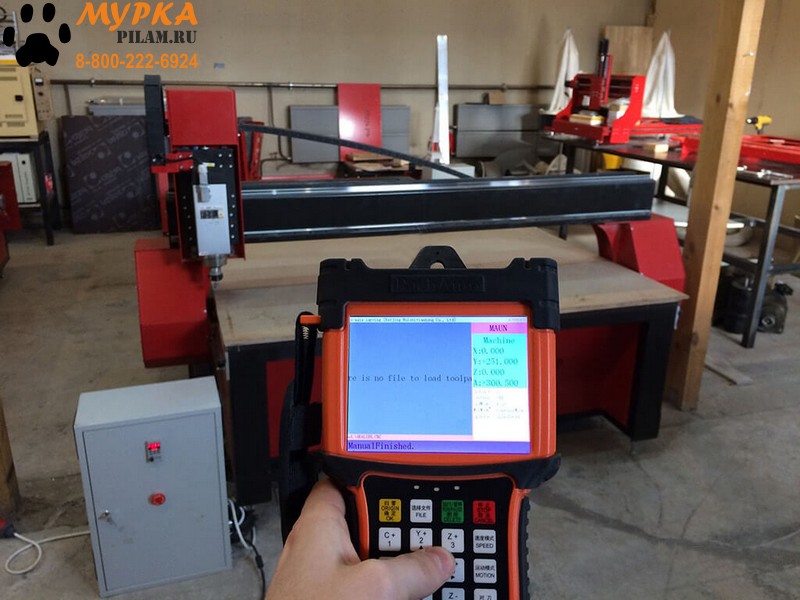

 Управление  NC Studio / LPT
 Габаритные размеры станка, мм
 Длина  3410
 Ширина  2150
 Высота  1550
 Масса станка, кг   1040
 Объем, м3  11,36



Описание станка:

Рама основания  Основанием станка является его рама. В нашем случае это цельносварная конструкция из профиля сечением минимум 120х120 мм. Рама обладает достаточной массой и жесткостью для обеспечения плавной работы станка, гашения вибраций. Все поверхности, предназначенные для крепления направляющих, кареток, зубчатой рейки проходят дополнительную механическую обработку.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

 Централизованная система смазки кареток

Централизованная система смазки подшипников упрощает обслуживание станка и увеличивает ресурс работы кареток.

 Датчик длины рабочего инструмента

Датчик длины рабочего инструмента используется для выставления 0 координаты по оси Z после замены фрезы.

Косозубая рейка Зубчато-реечная передача — один из видов механических передач, преобразующий вращательное движение ведущей шестерни в поступательное. Передачи с прямыми зубьями используются на малых и средних скоростях, с косыми зубьями на высоких скоростях или, когда требуется повышенная точность перемещения. Зубчато-реечная передача получила широкое распространение в машиностроении благодаря надежности, простоте, высоким нагрузочным и динамическим характеристикам, удобству монтажа и обслуживания. В наших станках использована косозубая рейка М1.25.
 Шаговые двигатели

Перемещение по осям осуществляется посредством биполярных шаговых двигателей 86 типоразмера. Это безотказные "солдаты", которые только и ждут команды для исполнения.

 Шпиндель

Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры



Базовая комплектация станка:
  • Фрезерный станок 1500x3000 Standart
  • Цанги ER20 (комплект 14 штук)
  • Концевые датчики
  • Фрезы (4 шт.)
  • Ключи для смены инструмента (2 шт.)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя
  • Датчик высоты инструмента

Возможно индивидуальное обучение операторов станка очное или дистанционное.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 1040 11.36
1 Станок в сборе 3.41 2.15 1.55 1040 11.363825
Срок поставки: 10-20 рабочих дней (г. Красноярск)
