ГлавнаяКаталогСтанки с ЧПУФрезерные станки с ЧПУ Фрезерный ЧПУ станок 1500х2500х220 мм (С полуавтоматической сменой инструмента)
В корзину

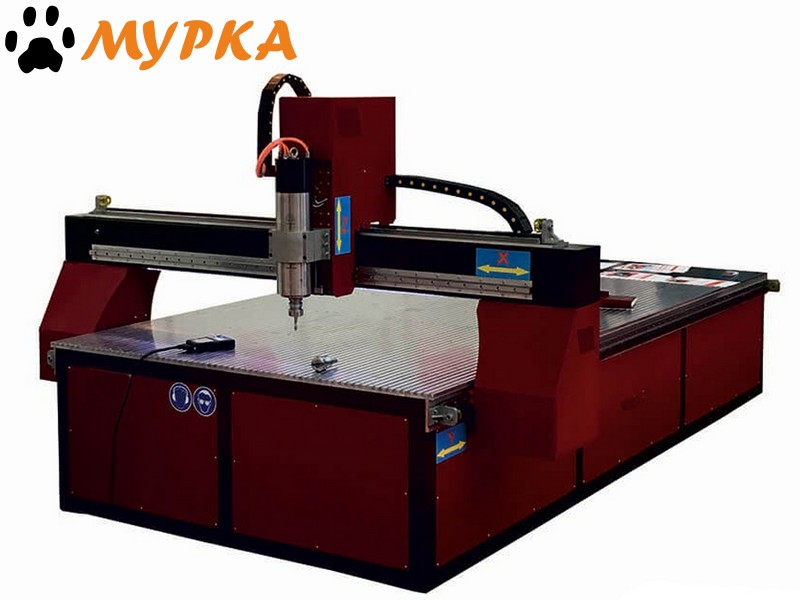

Фрезерный ЧПУ станок с полуавтоматической сменой инструмента с рабочим полем 1,5 х 2,5 метра

Гравировально-фрезерный станок с числовым программным управлением (ЧПУ) предназначен для обработки заготовок из дерева, пластика, композитных материалов, алюминиевых и магниевых сплавов. Станок может выполнять операции фрезерования, сверления, гравировки, резки и т. д.

Компактный фрезерный станок с рабочим полем 1,5 х 2,5 метра подойдет для использования в различных сферах производства или оказания на нем услуг. Размер по ширине специально увеличен до 1550 мм, чтобы можно было обрабатывать квадратную фанеру, а также материалы других размеров просто порезав их пополам. Привлекательная цена за фрезерный станок с тяжелой рамой, профильными направляющими, мощным шпинделем 7,5 кВт жидкостного охлаждения (с полуавтосменой), DSP контроллером A11E RichAuto делают его приобретение вами выгодной инвестицией в собственное дело.



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик

Рекомендуем приобрести (дополнительные опции):

  • Установка планетарных редукторов (замена ременных 1:5)
  • Вытяжная установка для удаления стружки и пыли JET DC - 900A
  • Установка сервоприводов 750вт + планетарные редукторы
  • Установка и настройка четвертой оси
  • Система масляный туман
  • Установка платы аварийной остановки двигателей при резком падении напряжения
  • Установка микропроцессорного модуля автоматического восстановления перпендикулярности осей X и Y



 Технические характеристики   ЧПУ 1500х2500х220 мм (С полуавтосменой)
 Профильные направляющие  TRH HGR20

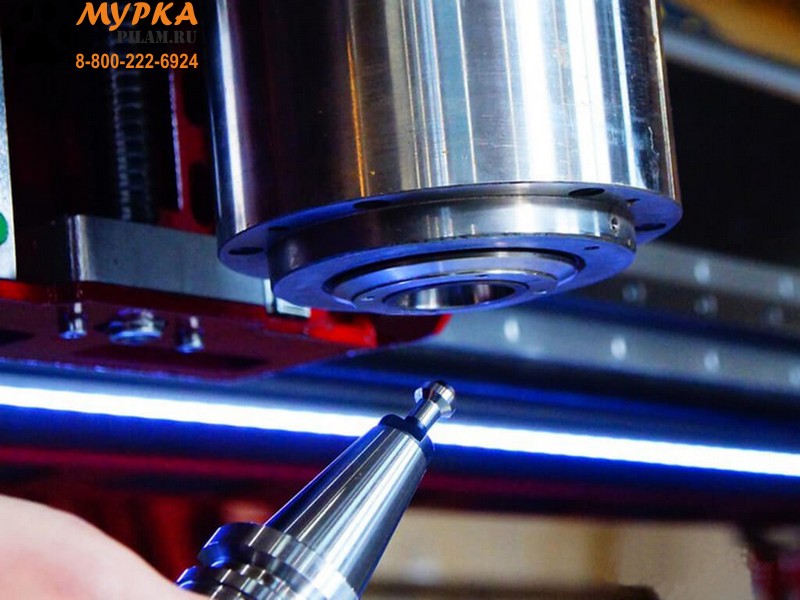

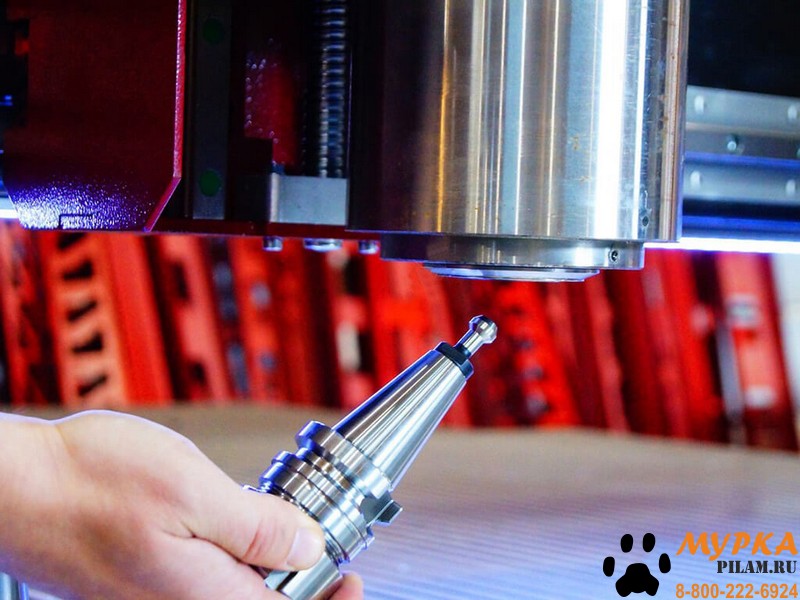

 Шпиндель (с полуавтоматической сменой инструмента), кВт    7,5
 Вид охлаждения  Жидкостное
 Цанга  ER32
 Разновидность двигателей    Серводвигатели
 Редуктор  Ременной
 Редукция  1:5
 Привод по оси X  Косозубые зубчатые рейки
 Привод по оси Y  Косозубые зубчатые рейки
 Привод по оси Z  ШВП 2005
 Управление  DSP контроллер A11 RichAuto
 Габаритные размеры станка, мм
 Длина  2910
 Ширина  2150
 Высота  1550
 Масса станка, кг   980
 Объем, м3  9,7



Описание станка:

Рама основания  Основанием станка является его рама. В нашем случае это цельносварная конструкция из профиля сечением минимум 120х120 мм. Рама обладает достаточной массой и жесткостью для обеспечения плавной работы станка, гашения вибраций. Все поверхности, предназначенные для крепления направляющих, кареток, зубчатой рейки проходят дополнительную механическую обработку.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

Косозубая рейка Зубчато-реечная передача — один из видов механических передач, преобразующий вращательное движение ведущей шестерни в поступательное. Передачи с прямыми зубьями используются на малых и средних скоростях, с косыми зубьями на высоких скоростях или, когда требуется повышенная точность перемещения. Зубчато-реечная передача получила широкое распространение в машиностроении благодаря надежности, простоте, высоким нагрузочным и динамическим характеристикам, удобству монтажа и обслуживания. В наших станках использована косозубая рейка М1.25.
Гибридный двигатель с обратной связью Комплектные шаговые сервоприводы с обратной связью 86 типоразмера – обеспечивают непрерывный контроль положения вала двигателя и точное позиционирование с высоким разрешением. Точнее, тише, быстрее.

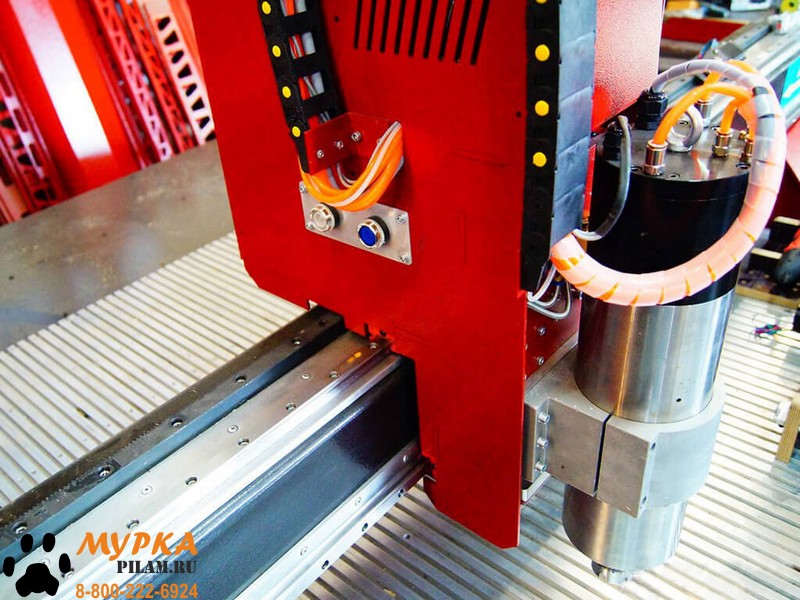

 Шпиндель

Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.

Контроллер фрезерования по трем осям DSP контроллер A11 построен на базе 8-ми ядерного процессора SPARTAN-6 обеспечивает быструю работу автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Внутренняя память 512Мб.

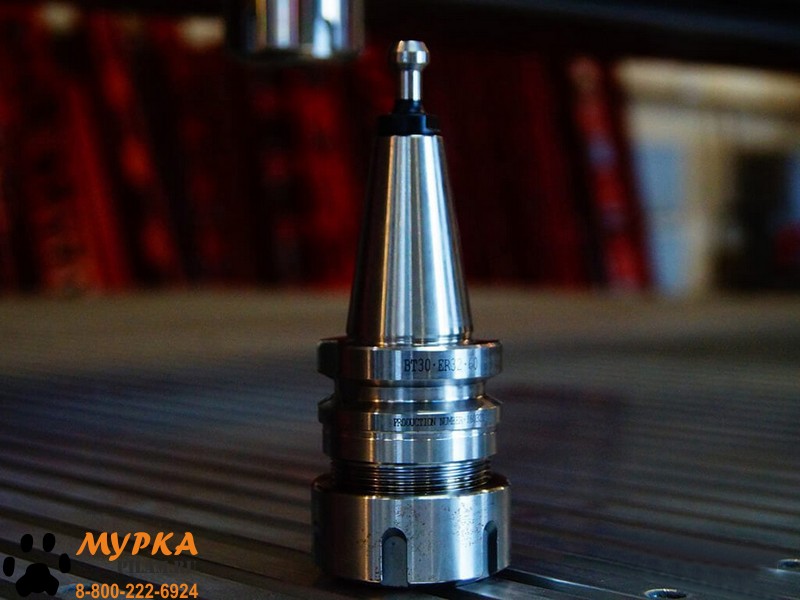

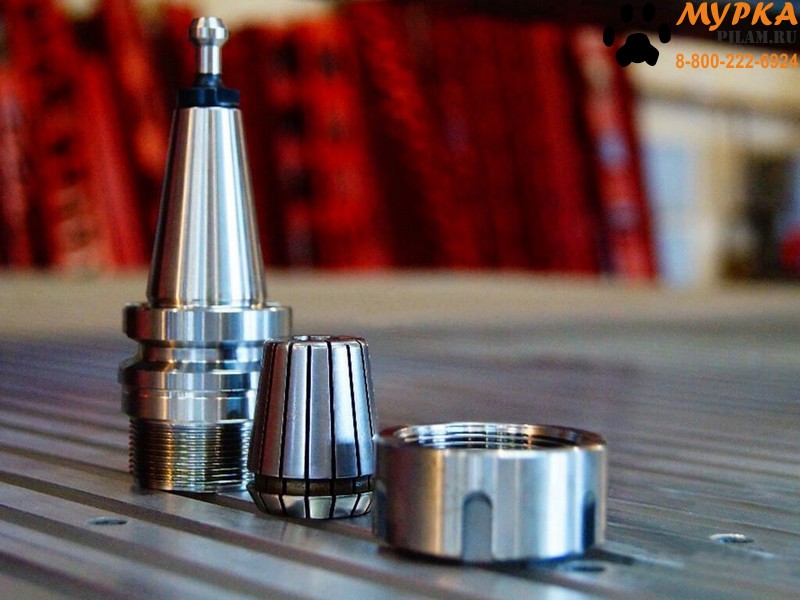

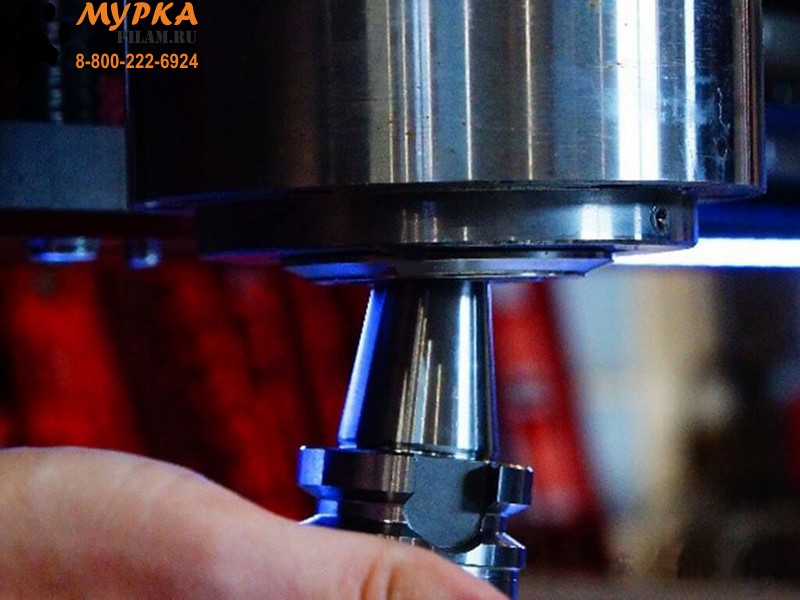

 Конус BT30-ER32 Держатель инструмента конус BT30-ER32 (комплект 6 штук).



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры



Базовая комплектация станка:
  • Фрезерный станок 1500x2500 (с полуавтосменой)
  • Цанги ER32 (комплект 19 штук)
  • DSP контроллер A11E RichAuto
  • Датчики индуктивные LJ12A3-4-Z/BX 6-36V
  • Фрезы (4 штуки)
  • Держатель инструмента конус BT30-ER32 (комплект 6 штук)
  • Ключи для смены инструмента (2 шт.)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя

Возможно индивидуальное обучение операторов станка очное или дистанционное.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 980 9.7
1 Станок в сборе 2.91 2.15 1.55 980 9.697575
Срок поставки: 10-20 рабочих дней (г. Красноярск)
