Изготовление и правка плоских ножей

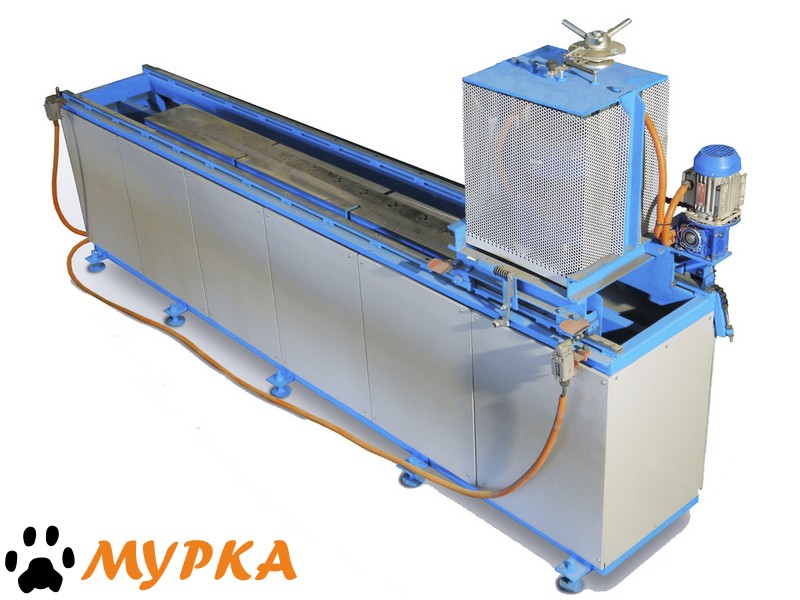

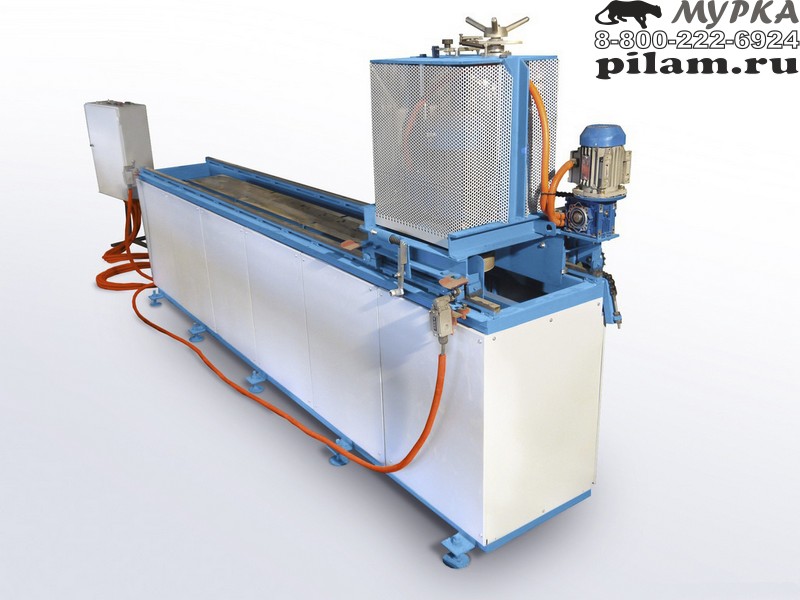

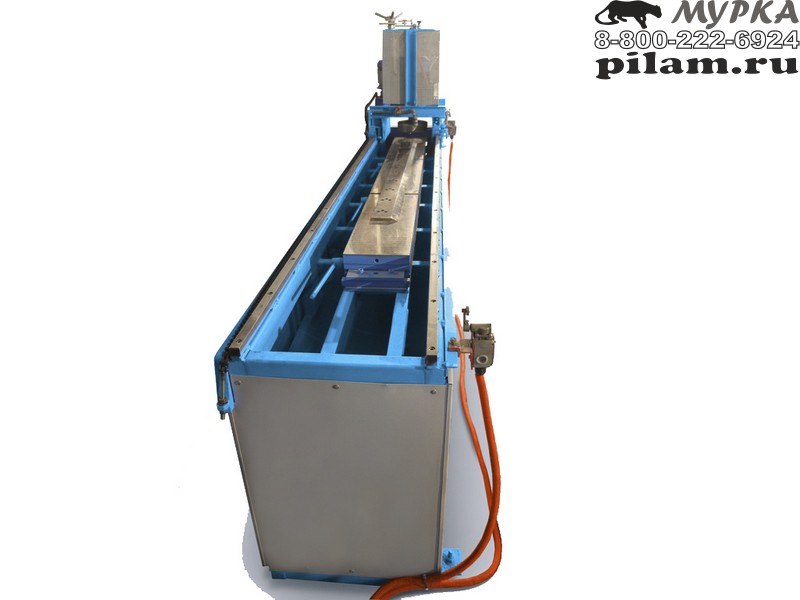

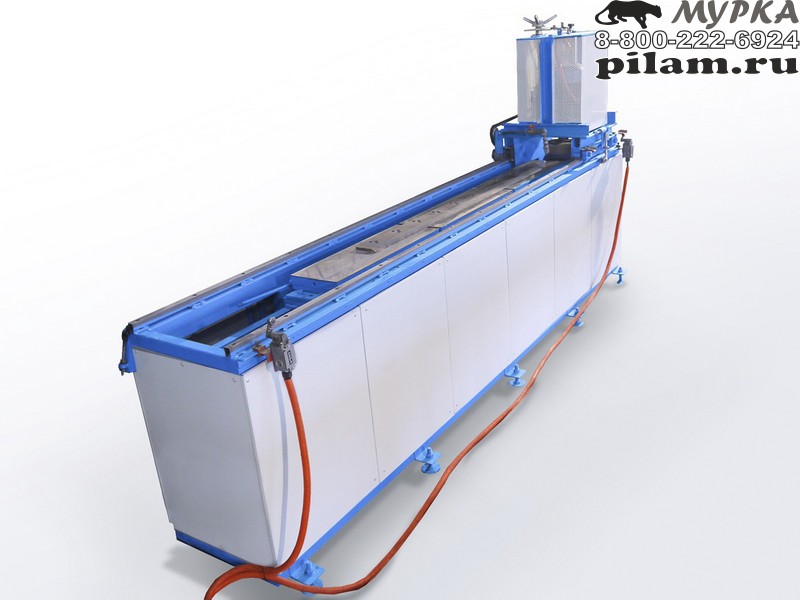

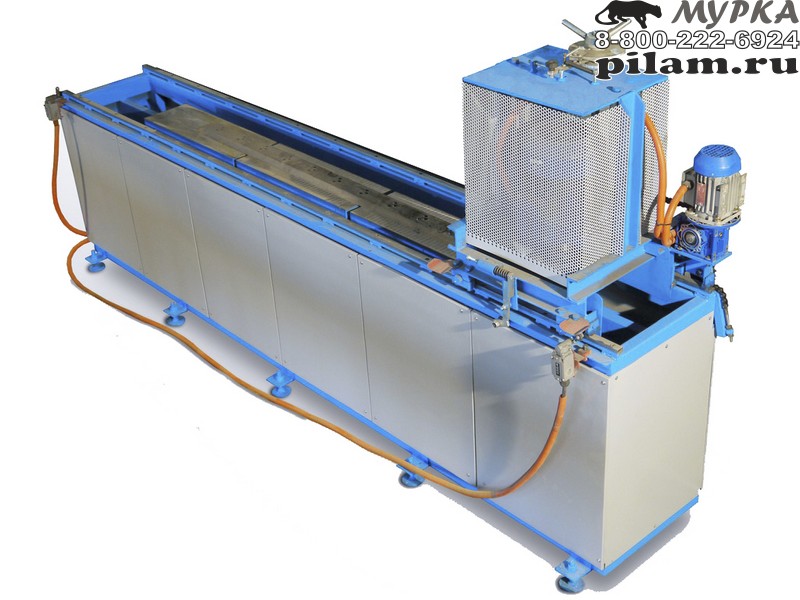

Станок плоскошлифовальный специализированный СПМ-200 предназначен для шлифования плоских заготовок, закрепленных на магнитном столе. Основное назначение станка - изготовление и правка плоских ножей различного применения: ножи гильотинных ножниц, ножи для дробилок, ножи для строгальных станков, ножи фуговальных станков, ножей рейсмусовых станков, а так же ножей ледозаливочных машин. Станок плоскошлифовальный СПМ-200 может использоваться для одновременного шлифования набора однотипных деталей в один размер. Например, при изготовлении однотипных колец, втулок, вкладышей, прокладок, пластин и т.д.



Внимание!

Данное оборудование снято с производства! Близкие станки аналоги:



Особенности конструкции плоскошлифовального станка
  • Шпиндель станка плоскошлифовального расположен вертикально и укреплен на каретке, движущейся периодически вдоль главной оси станка по линейным направляющим. Форма направляющих - квадратная. Шлифование осуществляется торцом шлифовального камня чашеобразной формы.
  • Направление шлифовки (расположение рисок) при таком расположении заготовки и шлифовального камня получается поперечным (относительно главной оси длинной заготовки). Такое направление шлифования способствует равномерному распределению остаточных напряжений в заготовке. После шлифовки на станке СПМ длинные ножи не склонны к короблению, характерному для станков с продольным типом шлифования.
  • Положение шпинделя плоскошлифовального станка СПМ в горизонтальной плоскости не регулируется в направлении поперек главной оси станка. Таким образом ширина шлифования ограничена размером камня (чашки). При использовании чашки диаметром 200 мм актуальная ширина шлифования - 190 мм. Данный параметр в разумных пределах может быть изменен по ТЗ заказчика.
  • Привод подачи каретки - обеспечивает возвратно-поступательное движение подвижной каретки в автоматическом режиме. Интервал рабочего стола, в котором происходит перемещение каретки, может быть гибко настроен в зависимости от длины шлифуемой заготовки. В базовой комплектации станок оборудован системой плавной регулировки скорости движения подвижной каретки.
  • Система подачи охлаждающей жидкости состоит из вогнутого поддона из нержавеющей стали, изготовленного таким образом, чтобы частички металла и абразива, образующиеся при шлифовании задерживались в поддоне, а сама отработанная жидкость стекала в трехсекционный бак. В первом отделении, происходит осаждение металлических частиц попавших в бак, во втором фильтрация жидкости, в третьем - охлаждающая жидкость отстаивается, и из этого отделения происходит забор жидкости при помощи надежного центробежного насоса.



Жесткость конструкции шлифовального станка

В станках серии СПМ используется станина, сваренная из стальных труб квадратного или прямоугольного сечения. По сравнению с чугунными станинами такая станина имеет несколько меньшую жесткость. Специалистами нашего предприятия разработана методика обеспечения точности шлифовального станка с учетом особенностей сварной станины, что позволяет стабильно обеспечивать заявленную точность весь срок эксплуатации станка. Опорная поверхность базирования заготовки (поверхность магнитной плиты) шлифуется специальной кареткой с опорой на базовые направляющие станка, что обеспечивает гарантированную параллельность опорных поверхностей - базе. После установки станка на место эксплуатации крепление станка к фундаменту позволяет дополнительно увеличить жесткость станины и обеспечить долговременную стабильность геометрии станка.



 Технические характеристики  КБС SPM-200
 Длина обрабатываемой заготовки, мм  560 (1120, 1680, 2240, 2800, 3360, 3920)
 Режим заточки  Ручной (полуавтоматический, автоматический)



Купить станок плоскошлифовальный для плоских ножей с магнитным столом.
