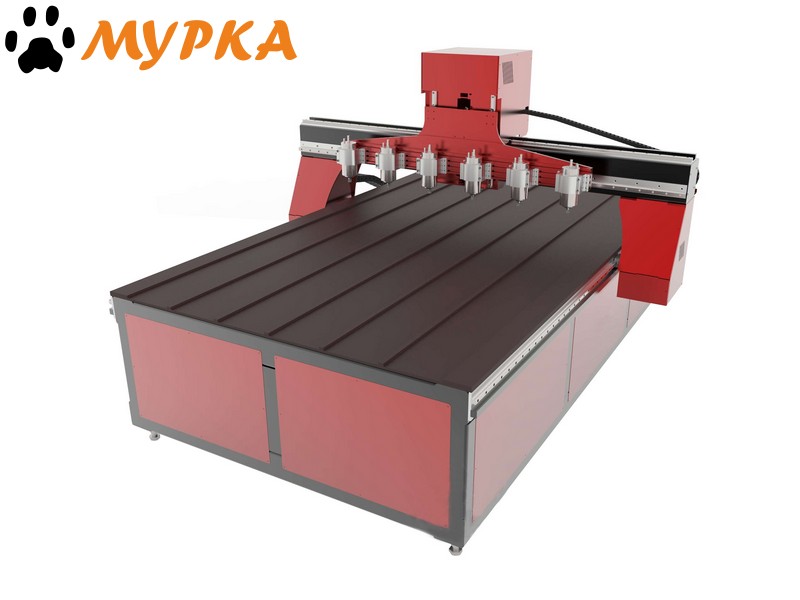

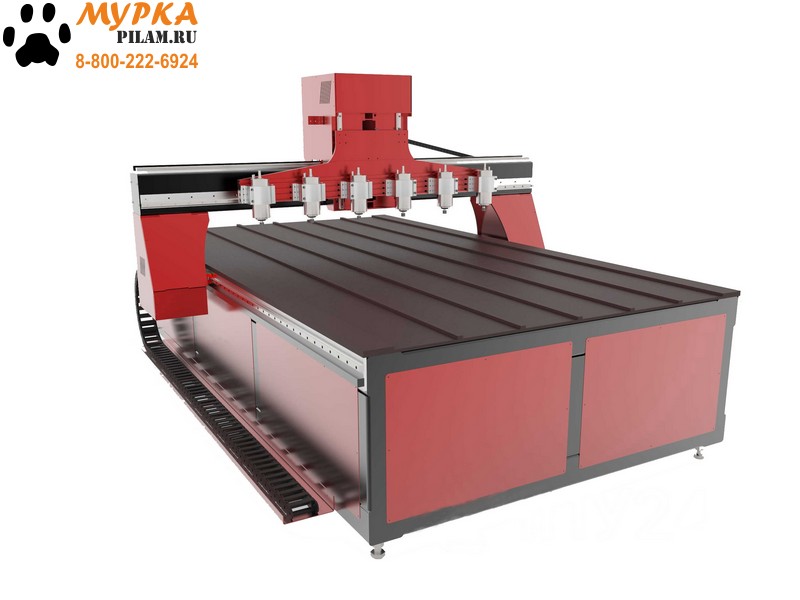

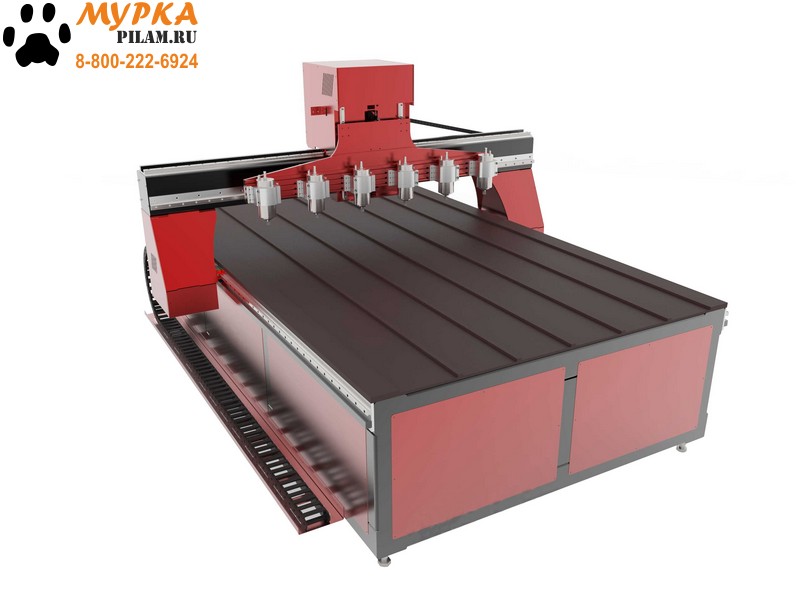

Шестишпиндельный фрезерный ЧПУ станок с рабочим полем 1500 х 2500 мм.
Гравировально-фрезерный станок с числовым программным управлением (ЧПУ) предназначен для обработки заготовок из дерева, пластика, композитных материалов, алюминиевых и магниевых сплавов. Станок оснащен шестью шпинделями и может выполнять операции фрезерования, сверления, гравировки, резки и т. д.
Комплектацию к этому станку вы можете выбрать самостоятельно. Можете выбрать практически все параметры: вид двигателей, мощность шпинделя и их количество, вид стола: ламинированная фанера, алюминиевый с Т-пазами или вакуумный, высоту хода по оси Z и множество других параметров. Выбранную комплектацию можно снабдить дополнительными опциями: датчиком инструмента, стружкоотсосом, централизованной системой смазки кареток и т. д. Выбирайте станок, который нужен именно вам.
Внимание!
Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.
Материалы для обработки:
Дерево
Цветной металл
Пластик
Рекомендуем приобрести (дополнительные опции):
Щетка аспирации на шпиндель диаметром 80 мм
Микропроцессорный модуль автоматического восстановления перпендикулярности осей X и Y
Вакуумный стол с рабочей поверхностью из МДФ
Алюминиевый стол с Т-пазами
Централизованная система смазки кареток
Сервошаговые приводы с обратной связью
DSP контроллер A11E RichAuto 3 оси
Установка и настройка четвертой оси
DSP контроллер A18E RichAuto 4 оси
Вытяжная установка для удаления стружки и пыли JET DC - 900A
Увеличение хода по оси Z - 300 мм
Система МАСЛЯНЫЙ ТУМАН
Установка платы аварийной остановки двигателей при резком падении напряжения
Технические характеристики
ЧПУ 1500х2500х220 мм
Профильные направляющие
TRH HGR20
Вид стола
Ламинированная фанера
Количество шпинделей, шт
6
Мощность шпинделя, кВт
1,5
Подшипники шпинделя, шт
3
Вид охлаждения
Жидкостное
Цанга
ER16
Шаговый двигатель
86мм 6,8N*m 5A
Драйверы
Leadshine MA860H
Редуктор
Ременной
Редукция
1:5
Привод по оси X
Косозубые зубчатые рейки
Привод по оси Y
Косозубые зубчатые рейки
Привод по оси Z
Винт ШВП 2005
Управление
Linux CNC / Mach3
Габаритные размеры станка, мм
Длина
2910
Ширина
2150
Высота
1550
Масса станка, кг
1000
Объем, м3
9,7
Описание станка:
Основанием станка является его рама. В нашем случае это цельносварная конструкция из профиля сечением минимум 120х120 мм. Рама обладает достаточной массой и жесткостью для обеспечения плавной работы станка, гашения вибраций. Все поверхности, предназначенные для крепления направляющих, кареток, зубчатой рейки проходят дополнительную механическую обработку.
Станок по всем осям оснащен концевыми индуктивными датчиками.
В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.
Зубчато-реечная передача — один из видов механических передач, преобразующий вращательное движение ведущей шестерни в поступательное. Передачи с прямыми зубьями используются на малых и средних скоростях, с косыми зубьями на высоких скоростях или, когда требуется повышенная точность перемещения. Зубчато-реечная передача получила широкое распространение в машиностроении благодаря надежности, простоте, высоким нагрузочным и динамическим характеристикам, удобству монтажа и обслуживания. В наших станках использована косозубая рейка М1.25.
Перемещение по осям осуществляется посредством биполярных шаговых двигателей 86 типоразмера. Это безотказные "солдаты", которые только и ждут команды для исполнения.
Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.
Особенности установки
Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:
Температура +10...30°С, относительная влажность ≤70% при 20°С
Яркость освещения не менее 500 лк (люкс)
Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
Допускается установка станка на вибро-опоры
Базовая комплектация станка:
Фрезерный станок 1500x2500
Цанги ER16 (6 комплектов по 11 штук)
Концевые датчики
Фрезы (20 шт.)
Ключи для смены инструмента (2 шт.)
Чиллер (охладитель с обратной связью на фреоне) CW-5000
Возможно индивидуальное обучение операторов станка очное или дистанционное.
