ГлавнаяКаталогСтанки с ЧПУФрезерные станки с ЧПУ Двухшпиндельный фрезерный ЧПУ станок 600х900х150 мм
В корзину

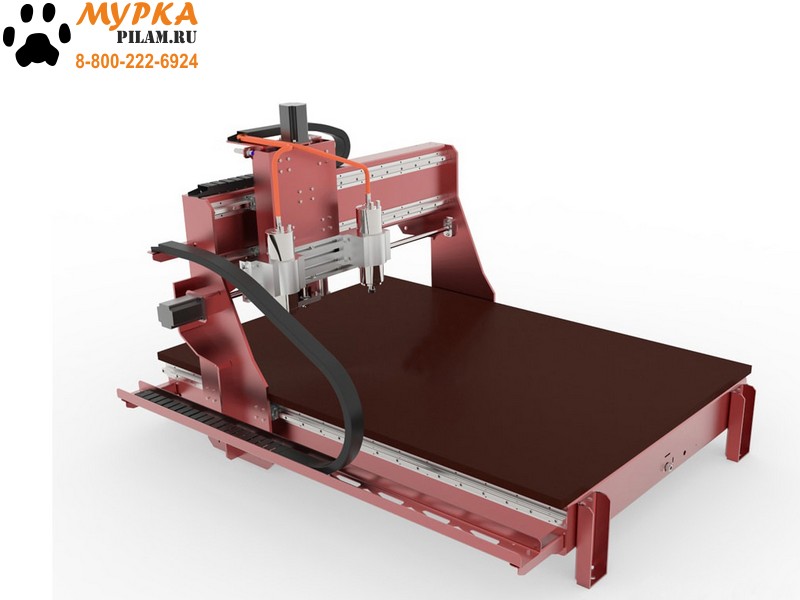

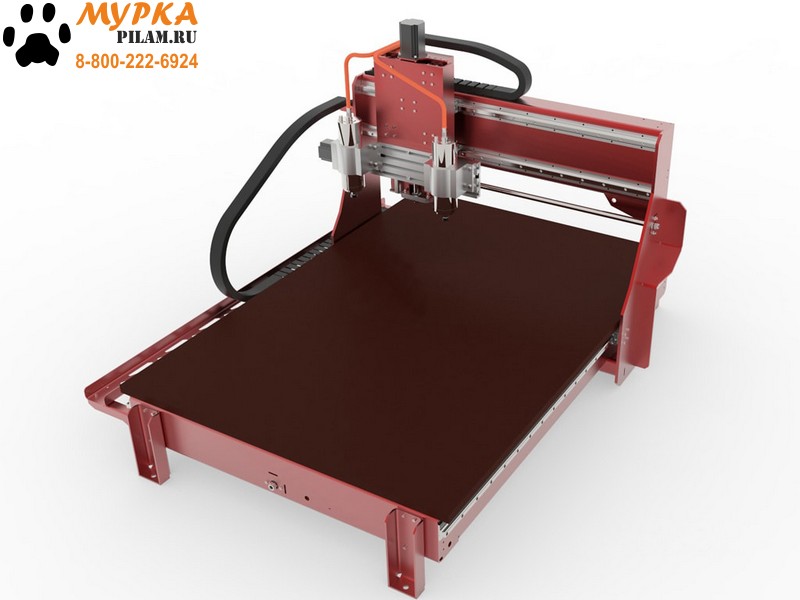

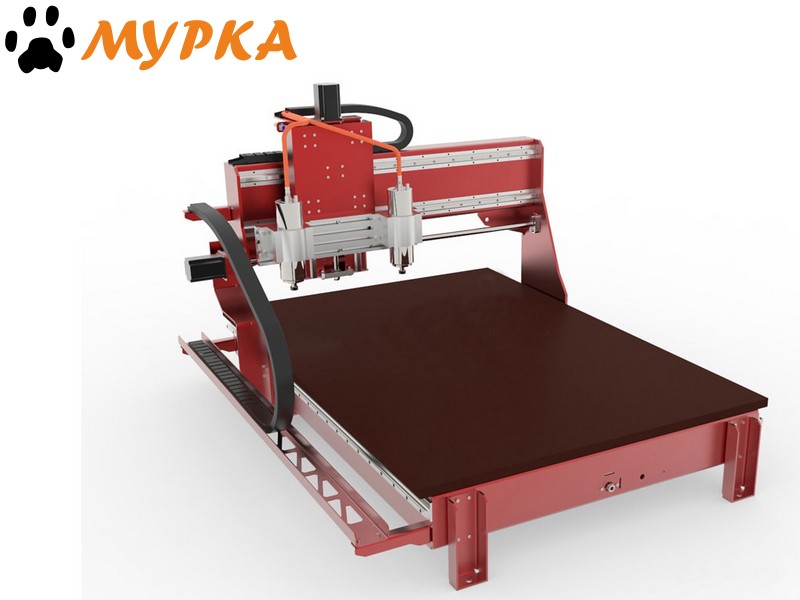

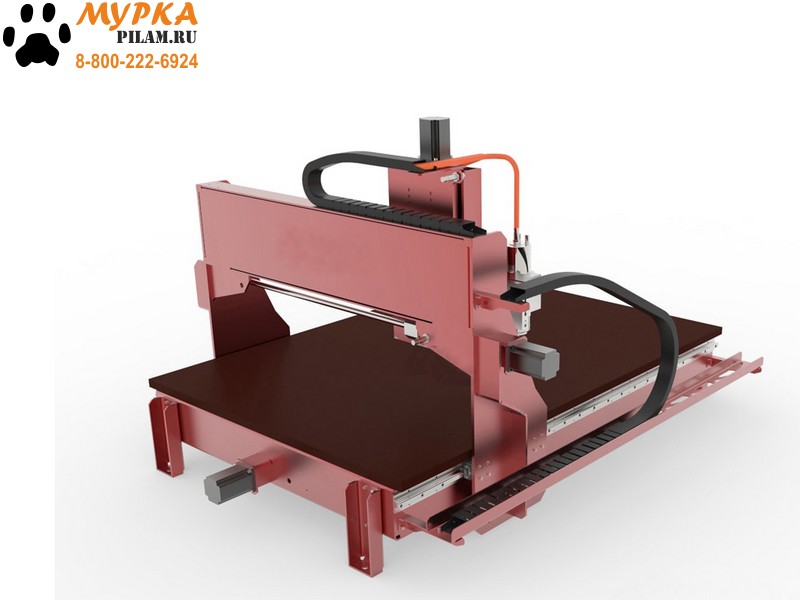

Двухшпиндельный фрезерный ЧПУ станок с рабочим полем 600 х 900 мм.

Гравировально-фрезерный станок с числовым программным управлением (ЧПУ) предназначен для обработки заготовок из дерева, пластика, композитных материалов, алюминиевых и магниевых сплавов. Станок оснащен двумя шпинделями и может выполнять операции фрезерования, сверления, гравировки, резки и т. д.

Комплектацию к этому станку вы можете выбрать самостоятельно. Можете выбрать практически все параметры: вид двигателей, мощность шпинделя и их количество, вид стола: ламинированная фанера, алюминиевый с Т-пазами или вакуумный, высоту хода по оси Z и множество других параметров. Выбранную комплектацию можно снабдить дополнительными опциями: датчиком инструмента, стружкоотсосом, чиллером, централизованной системой смазки кареток и т. д. Выбирайте станок, который нужен именно вам.



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик

Рекомендуем приобрести (дополнительные опции):

  • Щетка аспирации на шпиндель диаметром 80 мм
  • Дополнительный шпиндель
  • Установка более мощного шпинделя 1,5 кВт
  • Микропроцессорный модуль автоматического восстановления перпендикулярности осей X и Y
  • Алюминиевый стол с Т-пазами
  • Централизованная система смазки кареток
  • Сервошаговые приводы с обратной связью
  • Чиллер S&A CW-3000
  • DSP контроллер A11E RichAuto 3 оси
  • Установка и настройка четвертой оси
  • DSP контроллер A18E RichAuto 4 оси
  • Вытяжная установка для удаления стружки и пыли JET DC - 900A
  • Увеличение хода по оси Z - 220 мм
  • Система МАСЛЯНЫЙ ТУМАН
  • Установка платы аварийной остановки двигателей при резком падении напряжения



 Технические характеристики   ЧПУ 600х900х150 мм
 Профильные направляющие  TRH HGR15
 Вид стола  Ламинированная фанера
 Количество шпинделей, шт  2
 Мощность шпинделя, кВт  0,8
 Подшипники шпинделя, шт  3
 Вид охлаждения  Жидкостное
 Цанга  ER11
 Шаговый двигатель  57мм 3,1N*m
 Драйверы  Leadshine DM542
 Привод по оси X, мм  ШВП 1610
 Привод по оси Y, мм  ШВП 1610
 Привод по оси Z, мм  ШВП 1605
 Управление  Linux CNC / Mach3
 Габаритные размеры станка, мм
 Длина  1470
 Ширина  1120
 Высота  880
 Масса станка, кг   186
 Объем, м3  1,45



Описание станка:

Рама основания  Рама основания изготовлена в виде тяжелой неразборной стальной станины. Она изготовлена из листовой конструкционной стали толщиной до 8 мм, которой придана необходимая форма с помощью ЧПУ гибочного станка.  На основание, после специальной подготовки крепятся направляющие по оси Х, Y. Такая цельная конструкция позволяет получить точную систему с плавным движением шпинделя по всем осям.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

Датчик длины рабочего инструмента Датчик длины рабочего инструмента используется для выставления 0 координаты по оси Z после замены фрезы.
 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

 Шаговые двигатели

Перемещение по осям осуществляется посредством биполярных шаговых двигателей 57 типоразмера (3,1N*m).

 Шпиндель

Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры
Базовая комплектация станка:
  • Фрезерный станок 600x900
  • Цанги ER11 (комплект 7 штук)
  • Датчики индуктивные по всем осям
  • Фрезы (4 шт.)
  • Ключи для смены инструмента (комплект 2 штуки)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя
  • Датчик высоты инструмента

Возможно индивидуальное обучение операторов станка очное или дистанционное.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 186 1.45
1 Станок в сборе 1.47 1.12 0.88 186 1.4488320000000001
Срок поставки: 10-20 рабочих дней (г. Красноярск)
