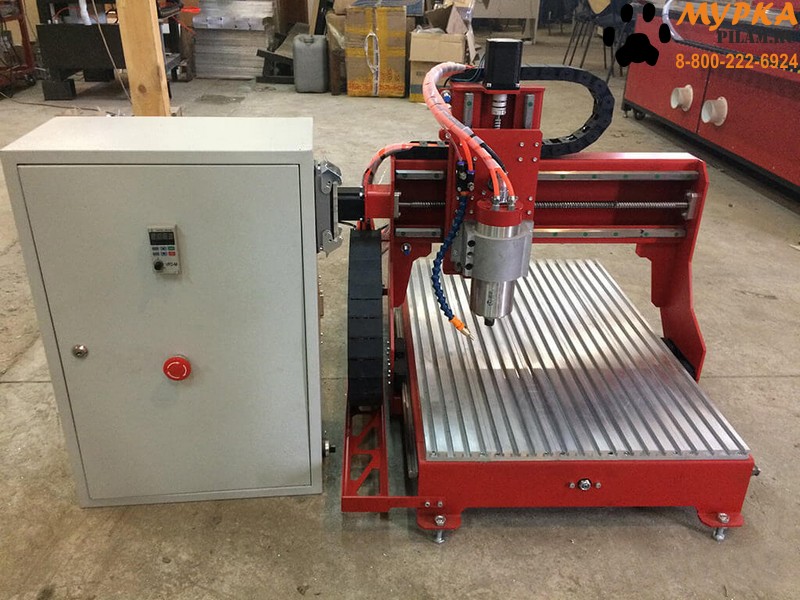

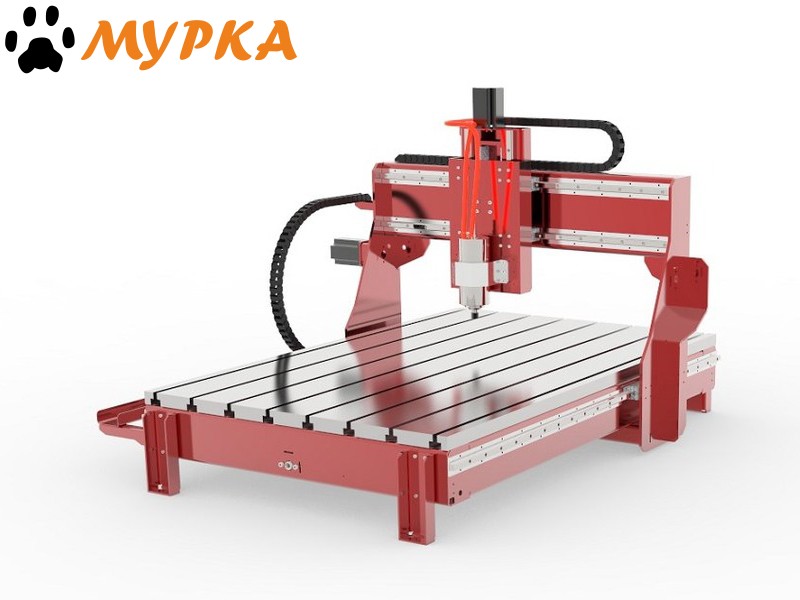

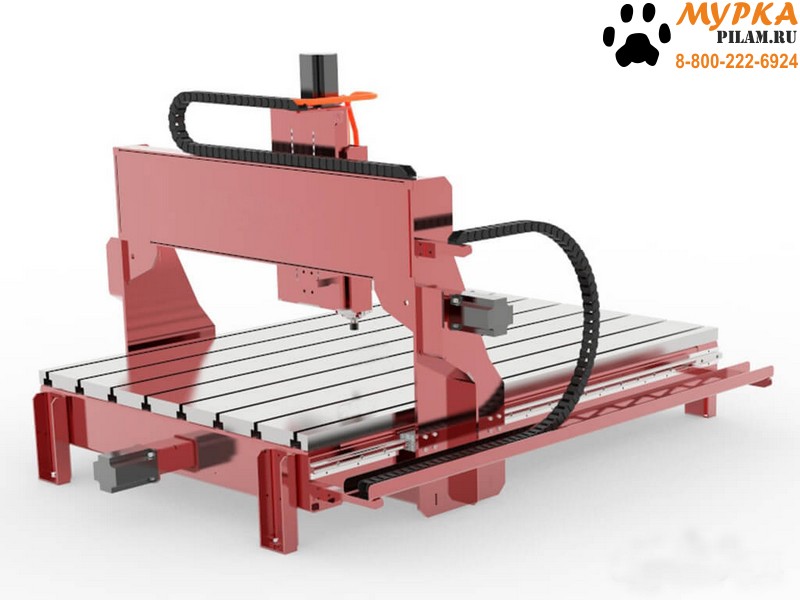

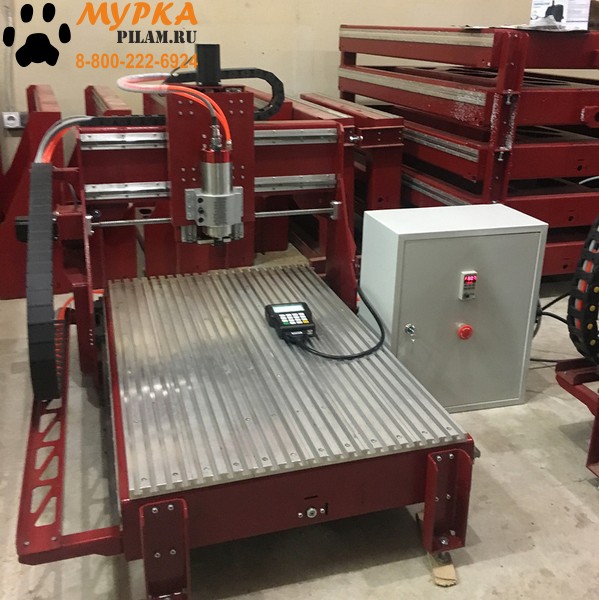

Фрезерный станок с ЧПУ в комплектации Standart с рабочим полем 600 х 900 мм.

Гравировально-фрезерный станок с числовым программным управлением (ЧПУ) предназначен для обработки заготовок из дерева, пластика, композитных материалов, алюминиевых и магниевых сплавов. Станок может выполнять операции фрезерования, сверления, гравировки, резки и т. д.

Станок имеет цельносварную жесткую раму из листовой стали, а вес данного экземпляра достигает 186 кг, что позволяет успешно обрабатывать твердые породы древесины и цветные металлы. Установлены профильные направляющие (не круглые! не цилиндрические!) смазка которых осуществляется централизованно. Управление станком осуществляется с компьютера при помощи платы NC Studio или LPT порта на выбор. Материал стола алюминиевый стол с Т-пазами. Профессиональный шпиндель мощностью 2.2 кВт с жидкостным охлаждением. Станок снабжен удобным датчиком высоты инструмента. Здесь есть все, что вам нужно! Получайте удовольствие от работы на нем.



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик

Рекомендуем приобрести (дополнительные опции):

  • Щетка аспирации на шпиндель диаметром 80 мм
  • Вытяжная установка для удаления стружки и пыли JET DC - 900A
  • Установка и настройка четвертой оси
  • Система масляный туман
  • Чиллер S&A CW-3000
  • Плата аварийной остановки двигателей при резком падении напряжения



 Технические характеристики   ЧПУ 600х900х150 мм (Standart)
 Профильные направляющие  TRH HGR15
 Вид стола  Алюминиевый стол с Т-слотами
 Шпиндель, кВт  2,2
 Подшипники шпинделя, шт  3
 Вид охлаждения  Жидкостное
 Цанга  ER16
 Шаговый двигатель  57 мм 3,1N*m
 Драйверы  Leadshine DM542
 Привод по оси X, мм  1610
 Привод по оси Y, мм  1610
 Привод по оси Z, мм  1605
 Управление  NC Studio / LPT
 Габаритные размеры станка, мм
 Длина  1470
 Ширина  1120
 Высота  880
 Масса станка, кг   186
 Объем, м3  1,45



Описание станка:

Рама основания  Рама основания изготовлена в виде тяжелой неразборной стальной станины. Она изготовлена из листовой конструкционной стали толщиной до 8 мм, которой придана необходимая форма с помощью ЧПУ гибочного станка.  На основание, после специальной подготовки крепятся направляющие по оси Х, Y. Такая цельная конструкция позволяет получить точную систему с плавным движением шпинделя по всем осям.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

 Алюминиевый стол

Алюминиевый стол с Т-пазами для надежного крепления заготовок и очистки от стружки и пыли.

 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

 Централизованная система смазки кареток

Централизованная система смазки подшипников упрощает обслуживание станка и увеличивает ресурс работы кареток.

 Датчик длины рабочего инструмента

Датчик длины рабочего инструмента используется для выставления 0 координаты по оси Z после замены фрезы.

 Шаговые двигатели

Перемещение по осям осуществляется посредством биполярных шаговых двигателей 57 типоразмера (3.1N*m, 4A).

 Шпиндель

Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры

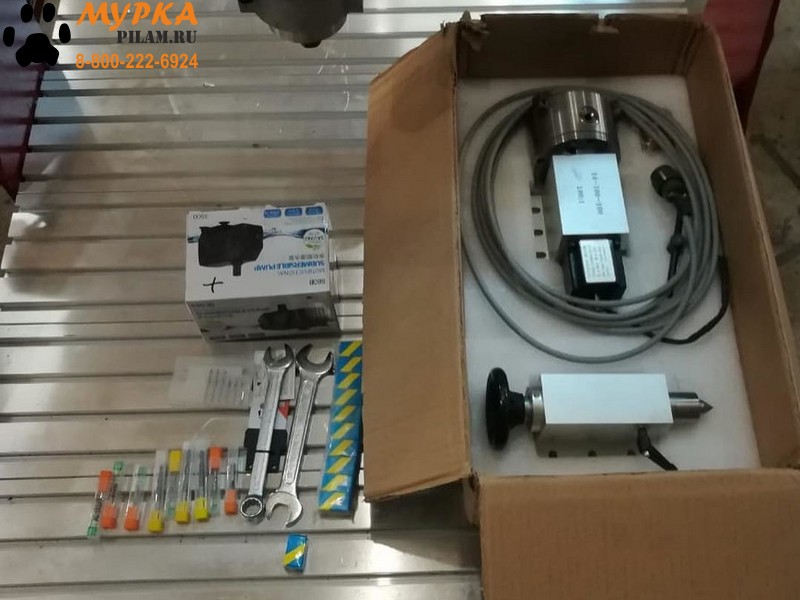

Базовая комплектация станка:
  • Фрезерный станок 600x900 Standart
  • Цанги ER16 (комплект 11 штук)
  • Датчики индуктивные LJ12A3-4-Z/BX 6-36V по всем осям
  • Фрезы (4 шт.)
  • Ключи для смены инструмента (2 шт.)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя
  • Датчик высоты инструмента

Возможно индивидуальное обучение операторов станка очное или дистанционное.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 186 1.45
1 Станок в сборе 1.47 1.12 0.88 186 1.4488320000000001
Срок поставки: 10-20 рабочих дней (г. Красноярск)
