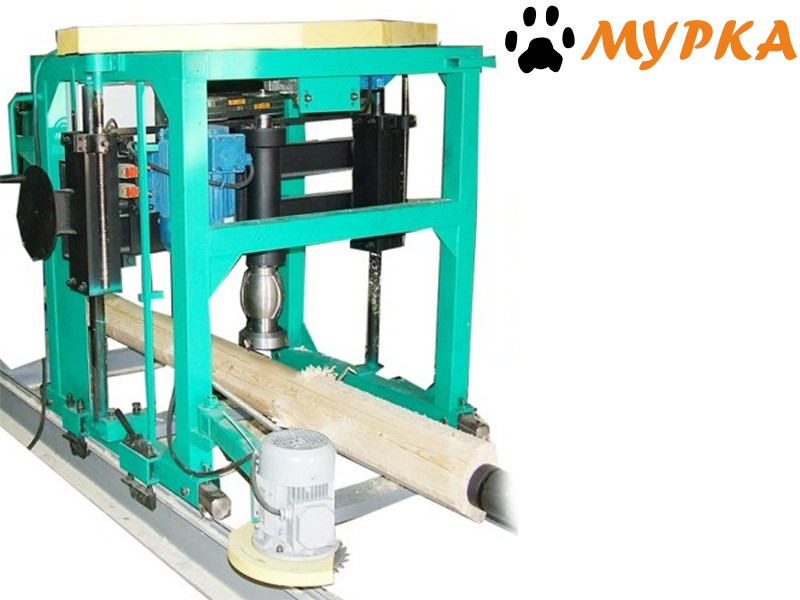

ГлавнаяКаталогСтанки оцилиндровочные Оцилиндровочный станок автономный ИКС ОС1-500 (11 кВт)
335000.00 руб В корзину



ОС1-500, оцилиндровка до 340 мм по готовому изделию

Оцилиндровочный станок ИКС ОС1-500 выполняет черновую и чистовую оцилиндровку (калибровку) бревна, выборку укладочного паза (лунного паза) оцилиндрованного бревна и выборку чашки для укладки брёвен под 90 градусов. Оцилиндровочный станок ОС1-500 служит для производства оцилиндрованного бревна диаметром от 180 до 340 мм. Отличие этой модели станка в большей по размерам и более мощной станине. Оцилиндровочный станок ОС1-500 имеет автоматическую подачу оцилиндровочной каретки и расширенную комплектацию. Стоимость станка окупается уже через 1-2 месяца постоянной работы. Станок выполняет все операции по изготовлению деталей сруба. Функции станка позволяют получать оцилиндрованное бревно под проект сруба как детали конструктора. Качество поверхности готового бревна идеальное, не требующее дополнительной шлифовки. При малой кривизне заготовки, для обработки бревна необходимо 2 прохода. При полной обработке бревна - установка, оцилиндровка, выбор монтажного паза, выбор двух чашек, компенсационный пропил и снятие, производительность составляет 4-5 кубических метра в смену. Для повышения производительности, изготовления получаш и чаш под разными углами рекомендуем использовать чашкорезные станки.



Кратко

Оцилиндровочный станок ОС1-400 выполняет следующие операции:

  • Оцилиндровка черновая/чистовая.
  • Выбор продольного паза.
  • Монтажные чаши под прямым углом к бревну.
  • Плоская поверхность ("плоская стенка").
  • Компенсационный пропил для предотвращения появления трещин, возникающих при сушке бревна.

Все операции производятся последовательно за одну установку бревна.



Рекомендуем приобрести дополнительно

Дополнительно к базовой комплектации приобретаются дополнительно:

  • Дополнительная фреза, для оцилиндровки и выбора чаш брёвен диаметром 140-160 мм.
  • Дополнительные длинные ножи (комплект из 3 шт.) к фрезе 260-280, позволяющие выполнять оцилиндровку и выборку чаш брёвен диаметром 300-320 мм.
  • Дополнительная специальная косая фреза, для выбора чаш брёвен диаметром 340 мм.
  • Лазерный указатель (для нарезания чаши).
  • Дополнительная секция станины, под бревно 9 м.
  • Домкраты (рычаги) гидравлические, для установки бревна в бабки (комплект из 2 шт).

Для заточки строгальных ножей фрезы оцилиндровочного станка используйте:



 Технические характеристики  ИКС ОС1-500
 Характеристики обрабатываемого материала
 Максимальный диаметр калибруемого бревна, мм  400
 Диаметр оцилиндрованных бревен, мм  180-340
 Длина бревна, мм  2000-7000 (9000)
 Максимальная толщина срезаемого за один проход слоя, мм  20
 Отклонение продольного профиля оцилиндрованного бревна, не более, мм   2
 Производительность, куб.м/смена  4-5
 Мощность
 Мощность привода фрез, кВт  11
 Частота вращения фрез, об/мин  4000
 Мощность привода вращения бревна, кВт  2,2
 Частота вращения бревна, об/мин  45
 Мощность привода вертикального перемещения фрезы, кВт  0,37
 Мощность привода перемещения каретки, кВт  0,37
 Напряжение питания, В  380
 Габаритные размеры станка в транспортном положении, мм
 Длина  1200
 Ширина  1880
 Высота  1600
 Габаритные размеры рельсового пути в транспортном положении, мм
 Длина  4х2250
 Ширина  1600
 Высота  1000
 Масса, кг  1400
 *Объём, м3  7,21



Видео работы оцилиндровочного станка ИКС ОС1-500



Комплект поставки

В базовой комплектации оцилиндровочный станок поставляется:

  • Оцилиндровочная каретка в сборе с автоматической плавно-регулируемой подачей и выносным пультом - 1 шт.
  • Секция рельсового пути длиной 2250 мм - 4 шт.
  • Электропривод вертикального перемещения шпиндельного узла - 1 шт.
  • Фреза для оцилиндровки и выбора чаш с комплектом ножей диаметром 180-200 мм - 1 шт.
  • Фреза для оцилиндровки и выбора чаш с комплектом ножей диаметром 220-240 мм - 1 шт.
  • Фреза для оцилиндровки и выбора чаш с комплектом ножей диаметром 260-280 мм - 1 шт.
  • Фреза фигурная для выбора монтажного паза с комплектом ножей - 1 шт.
  • Домкраты (рычаги) ручные, для установки бревна в бабки - 2 шт.
  • Дебаркер ИКС, устройство для пропила компенсационного паза - 1 шт.
  • Паспорт - 1 шт.
  • Инструкцией по эксплуатации - 1 шт.

Для монтажа специальной квалификации не требуется, но если это необходимо, можно заказать шеф-монтаж оборудования. В таком случае наши специалисты выезжают на место установки станка и проводят полную наладку и обучение Вашего персонала. Для транспортировки станка необходим автомобиль "Валдай", на короткие расстояния "Газель". Гарантия на оборудование - 12 месяцев.

Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 1400 7.21
1 Рельсовый путь (4 секции) 2.25 1.6 1 400 3.6
2 Пильный блок 1.2 1.88 1.6 1000 3.6096
Срок поставки: 15-25 рабочих дней (г. Ижевск)
