ГлавнаяКаталогСтанки оцилиндровочные Оцилиндровочный станок универсальный Алтай-3 ОЦС 260 (2*7,5 кВт)
350000.00 руб В корзину



Универсальный оцилиндровочный станок

Многофункциональный оцилиндровочный станок выполняет весь цикл обработки заготовки (бревна), а именно оцилиндровка, фрезерование лунного паза и чашки для углового соединения в срубе.



 №   Наименование места   Длина, м   Ширина, м   Высота, м   Масса, кг   Объём, м3
 ∑:  600  1,39
 1  Станок  1,05  1  1,32  600  1,39
 2  Рельсовый путь  8,5  -  -  -  -
 Срок поставки оборудования: 12-15 рабочих дней (Россия, г. Барнаул)



Особенности станка Алтай-3 ОЦС 260

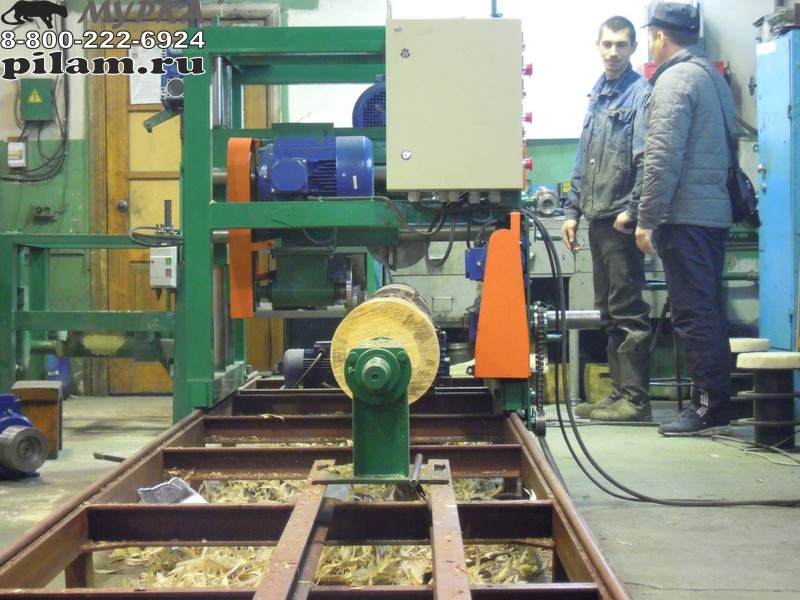

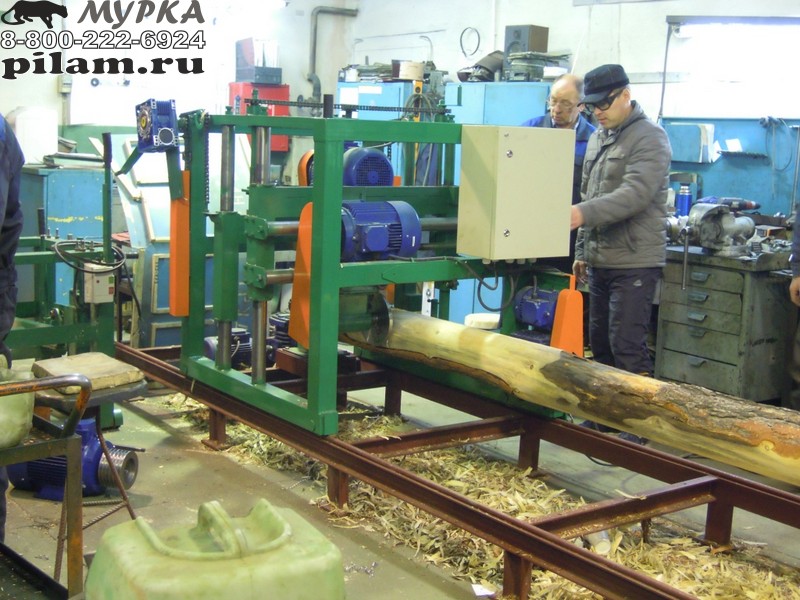

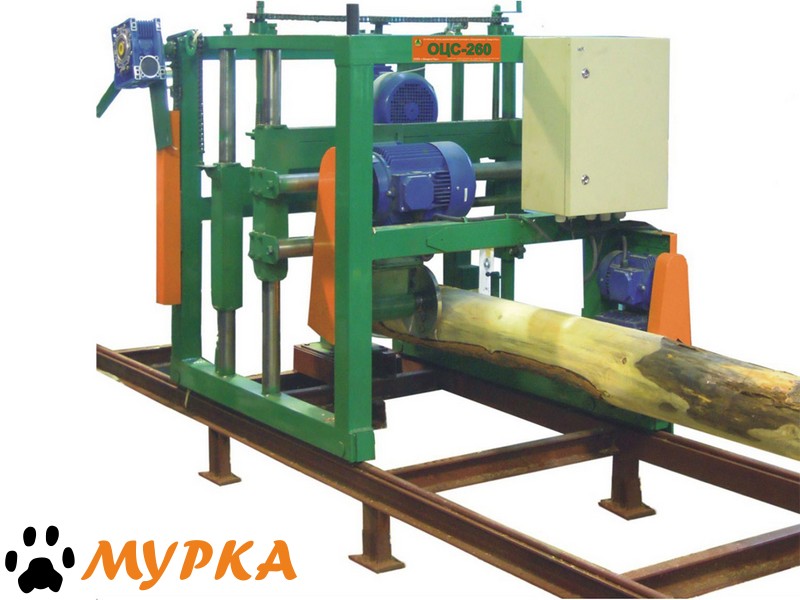

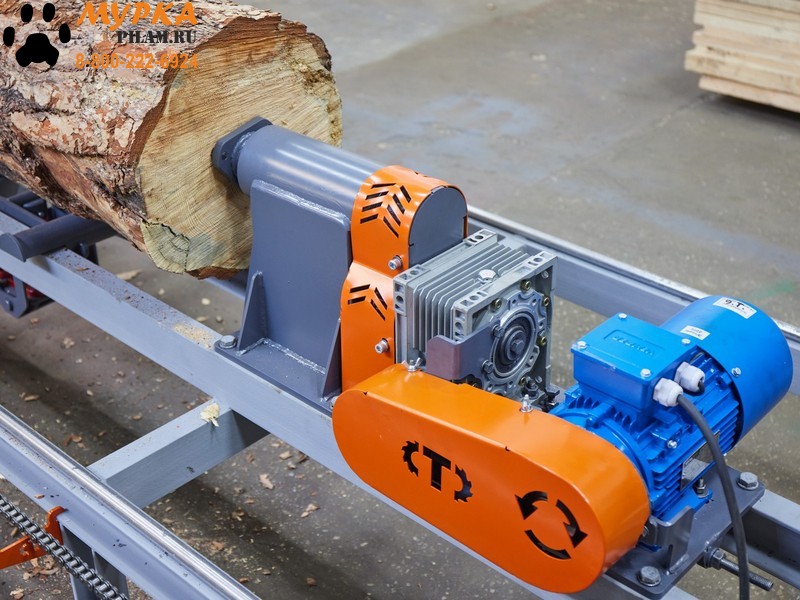

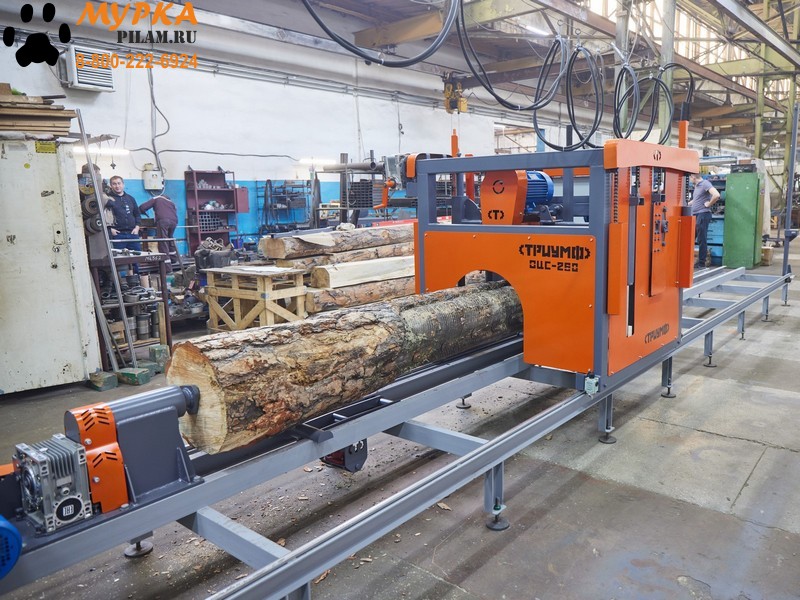

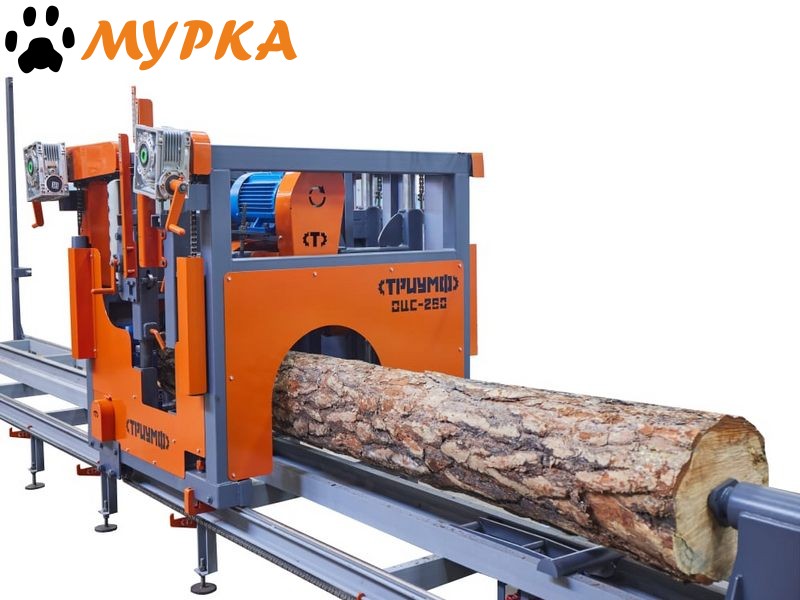

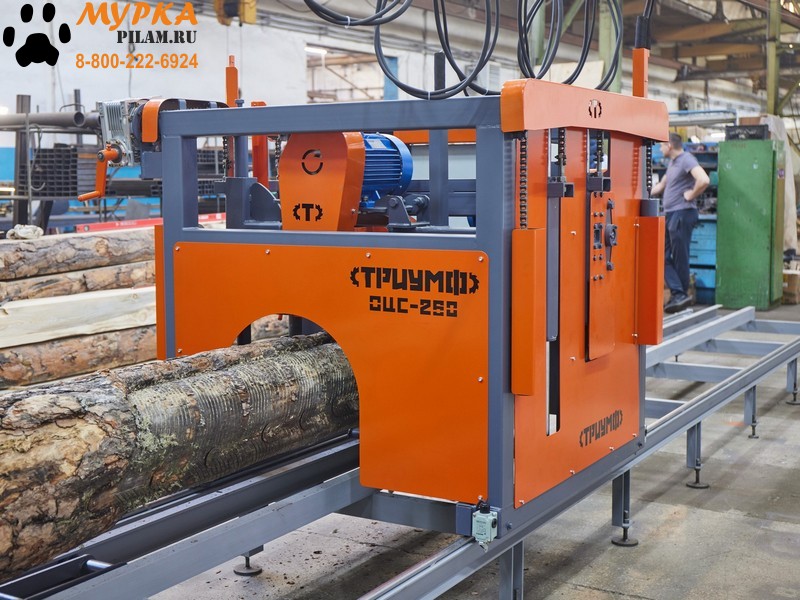

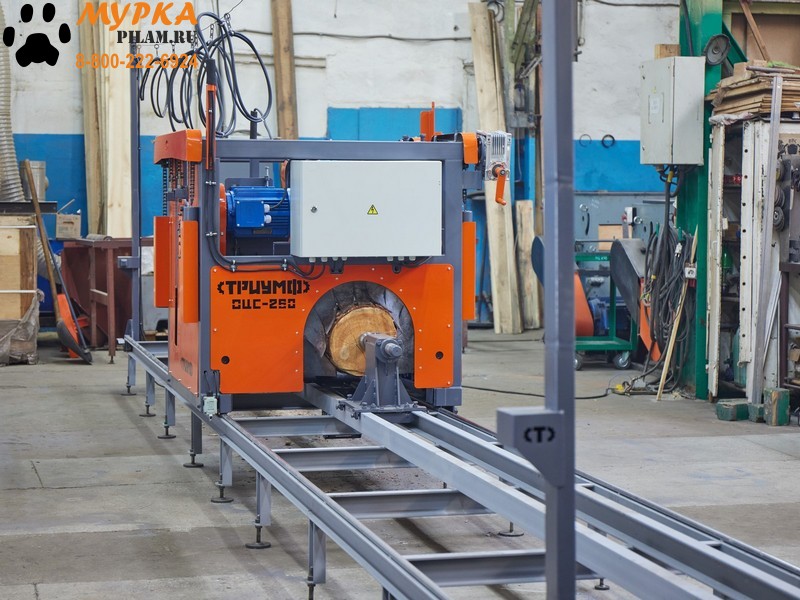

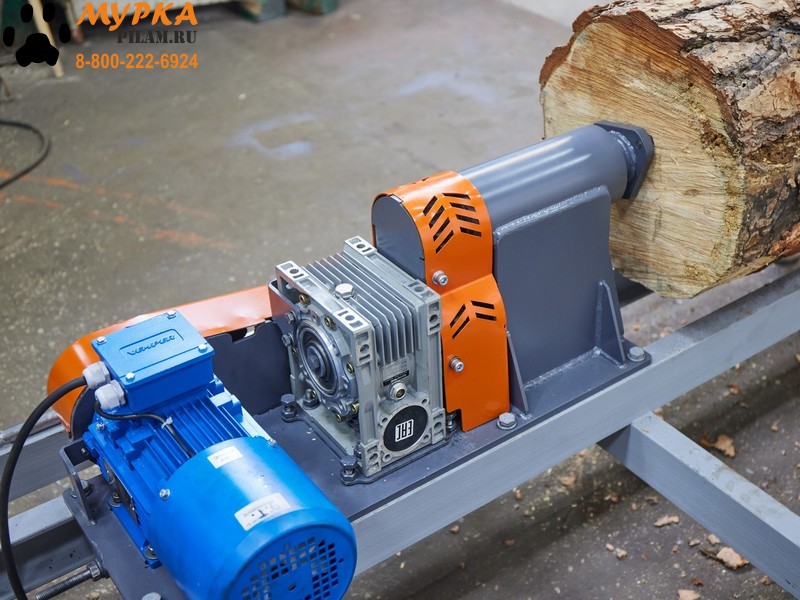

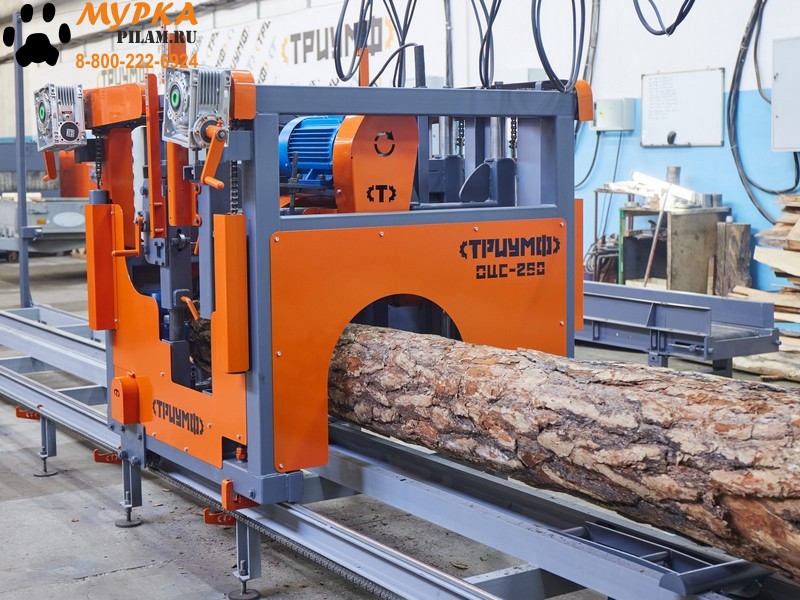

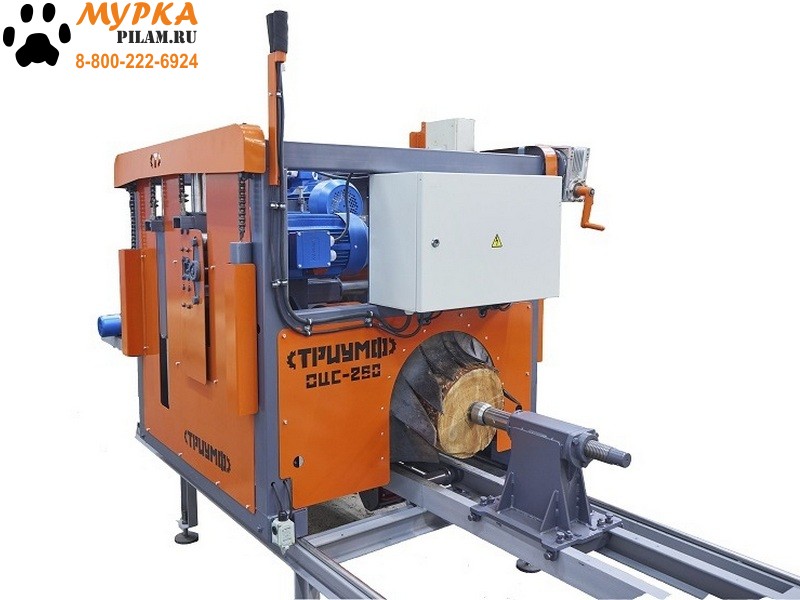

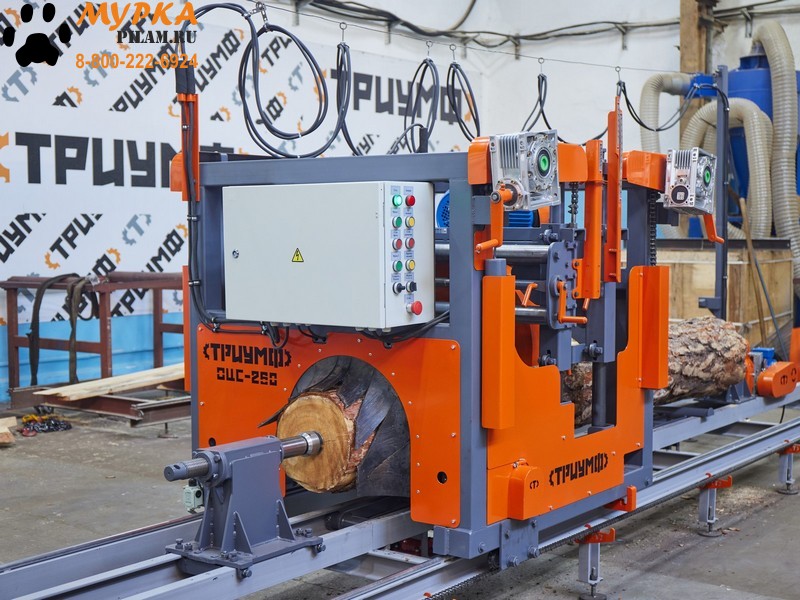

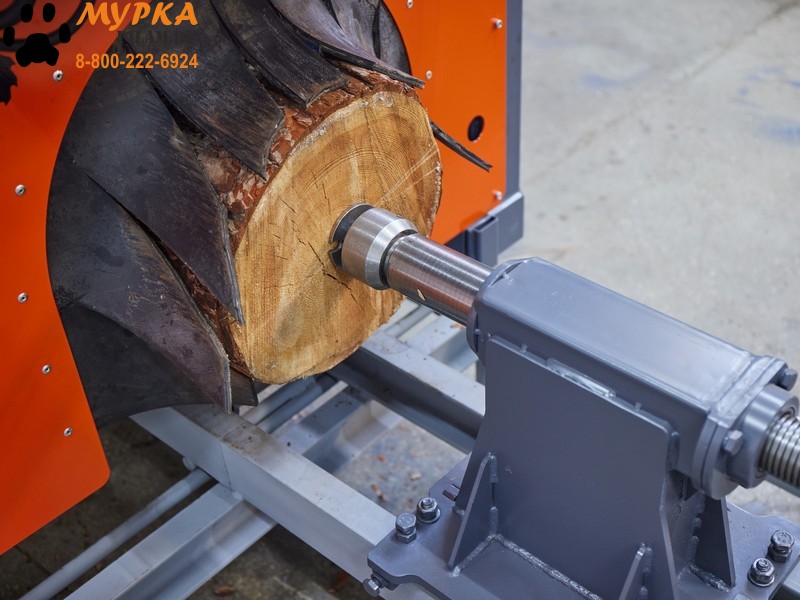

Универсальный оцилиндровочный станок используется при изготовлении оцилиндрованного бревна. Диаметр заготовки до 35 см. в комле. Оцилиндровочный станок ОЦС 260 состоит из портала с двумя независимыми каретками. На каждой из них смонтирована фрезерная головка, получающая вращение от электропривода мощностью 7,5 кВт, который очень часто встречается на ленточных электрических пилорамах. При помощи электромеханической подачи, портал передвигается по рельсам вдоль заготовки которую предварительно устанавливают во вращающиеся центра (передняя и задняя бабка). Приводная передняя бабка жестко смонтирована на рельсах, задняя бабка переставляется на необходимую длину заготовки от 3 до 6 м. В нашем каталоги также доступны оцилиндровачные станки для бревенпо доступным ценам с различными характеристиками.



Принцип работы

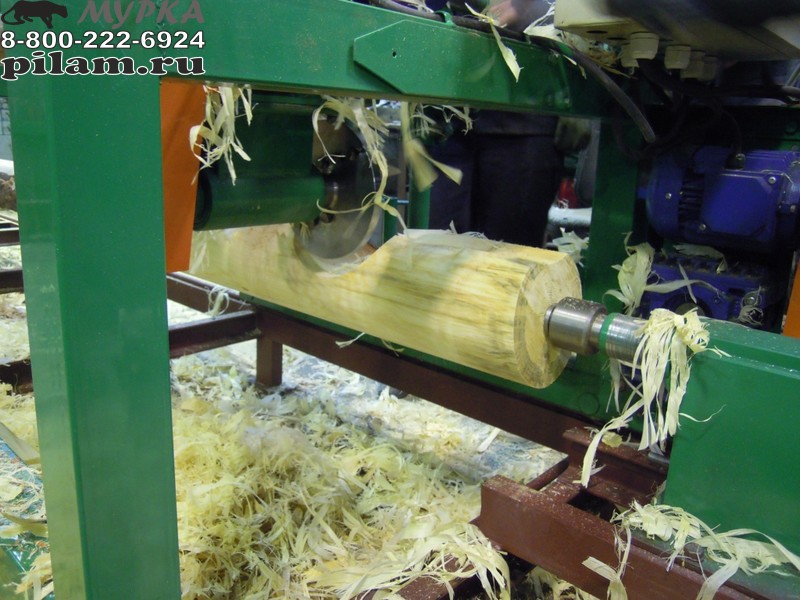

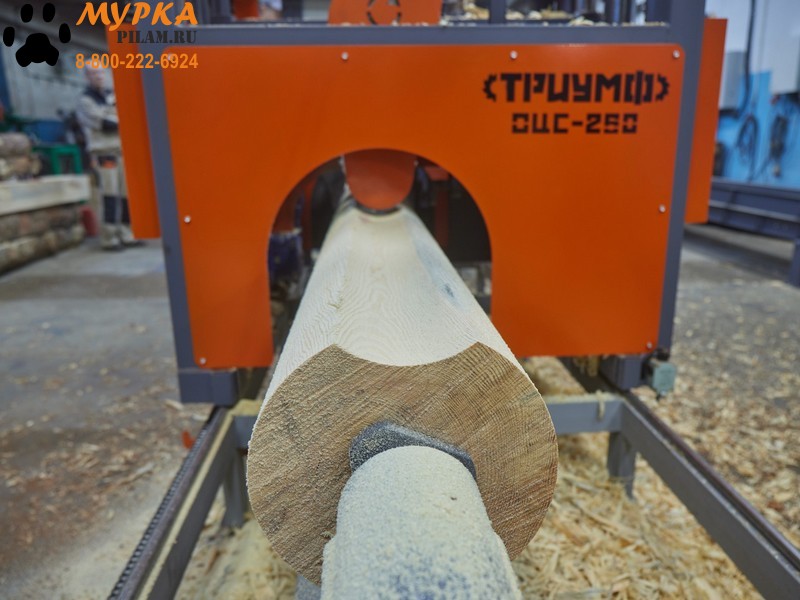

Многофункциональный оцилиндровочный станок выполняет весь цикл обработки заготовки (бревна), а именно оцилиндровка, фрезерование лунного паза и чашки для углового соединения в срубе. Операция оцилиндровки бревна производится фрезерной головкой расположенной на каретке №1. Оператор выбирает необходимую частоту вращения 21, 33, или 50 об/мин, переключение осуществляется вручную. Скорость перемещения портала регулируется плавно от 0 до 3 м/мин. Для операции фрезерования лунного паза, оцилиндрованное бревно фиксируется в центрах, фрезеровка производится фрезерной головкой находящейся каретке №2.

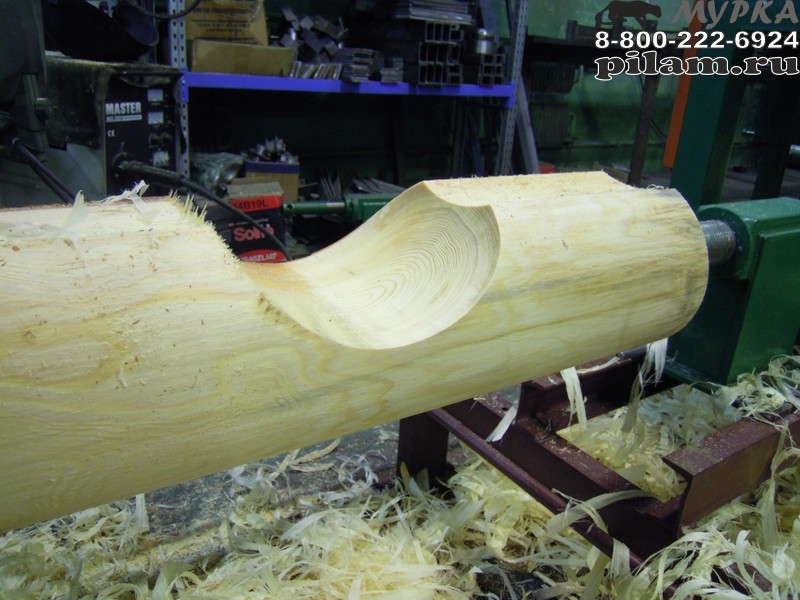

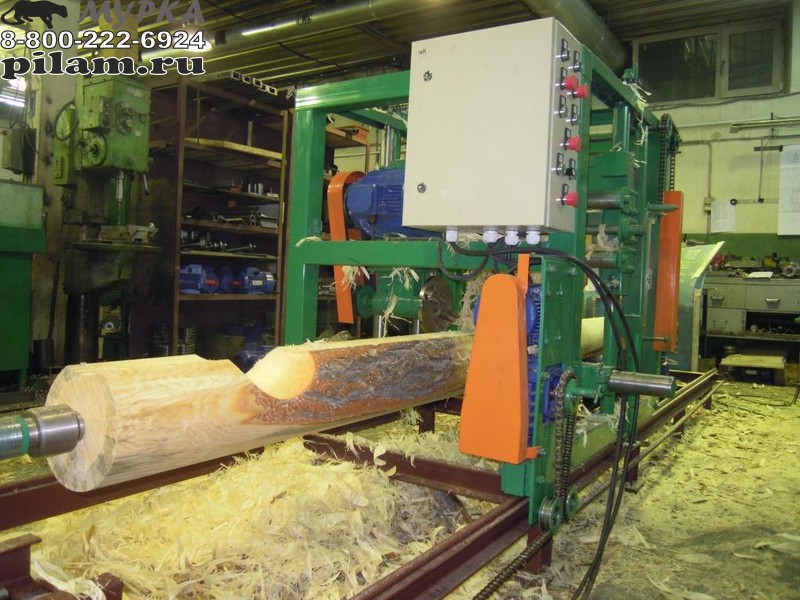

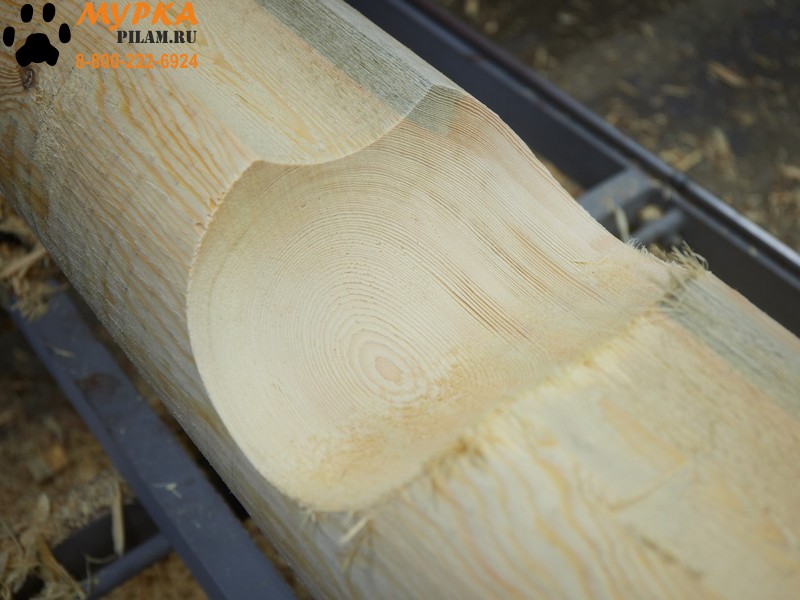

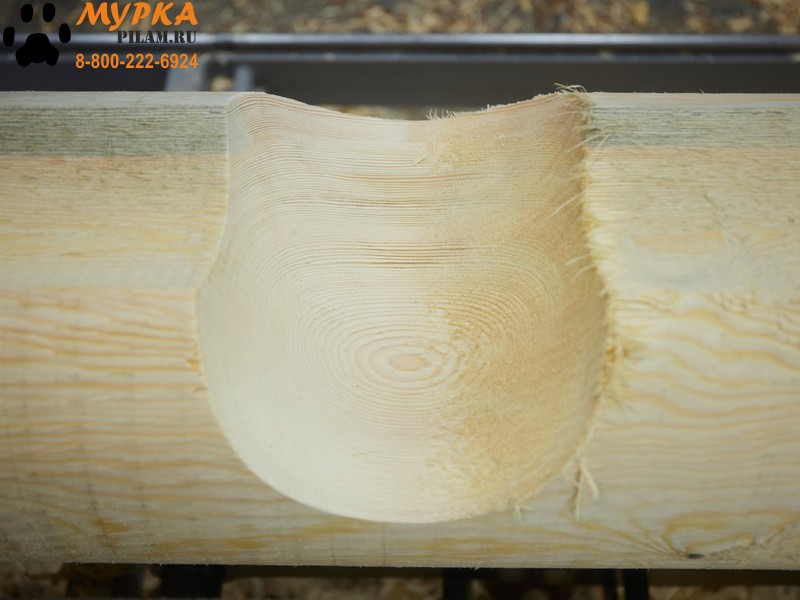

Для фрезерования чашек в оцилидрованном бревне используется первая каретка, подача фрезерной головки осуществляется оператором вручную при помощи винтовой пары.



Операция оцилиндровки может производится фрезерной головкой любого диаметра. При фрезеровании лунного паза и угловых чашек применяются фрезы определенных диаметров соответствующих диаметру уже оцилиндрованного бревна. Многофункциональный оцилиндровочный станок в сравнении с аналогичными станками, отличается высокой производительностью. Применение технологии двух независимых кареток существенно сокращает время перенастройки на каждую операцию. Универсальный оцилиндровочный станок - отличное приобретение для малоэтажного домостроения, отличное сочетание цена-качество. Производительность такого деревообрабатывающего оборудования (6м бревно с лунным пазом и двумя чашами) до 3 шт/час.



Рекомендуем приобрести дополнительно:
  • Электромеханическая подача, плавная регулировка скорости и обогрев электроники.
  • Узел компенсационного пропила.
  • Фреза ОЦС 160.
  • Фреза ОЦС 180.
  • Фреза ОЦС 200.
  • Фреза ОЦС 220.
  • Фреза ОЦС 240.
  • Фреза ОЦС 260.



 Технические характеристики  Алтай-3 ОЦС 260
 Размеры обрабатываемого материала, мм
 Максимальный диаметр обрабатываемого бревна, мм   330

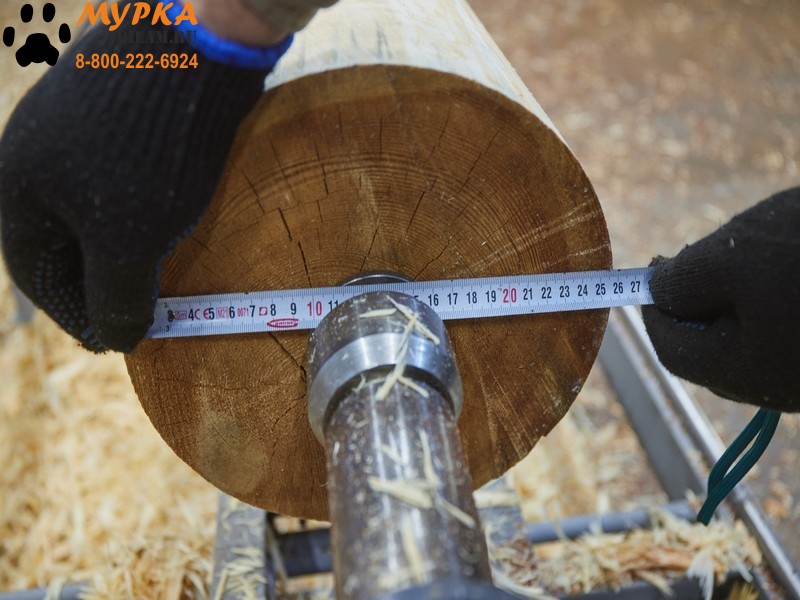

 Диаметр получаемого цилиндра в чистоте, мм  160-250
 Максимальная длина обр. бревна, мм  6000
 Рабочие характеристики
 Частота вращения заготовки, об/мин.  21/33/50
 Скорость продольного перемещения, м/мин.  0-3
 Мощность двигателя фрезы, кВт/об. Мин  2*7,5*3000
 Мощность двигателя подачи, кВт  0,37
 Мощность двигателя продольного перемещения, кВт  1,1
 Напряжение питания, В  380
 Габаритные размеры станка, мм
 Длина  1050
 Ширина  1000
 Высота  1320
 Длина рельсового пути  8500
 Масса, кг  600



В комплект поставки входят:
  • Станок с сборе.
  • Направляющие.
  • Паспорт 1 шт.

Гарантийный срок на данное оборудование составляет 1 год.
