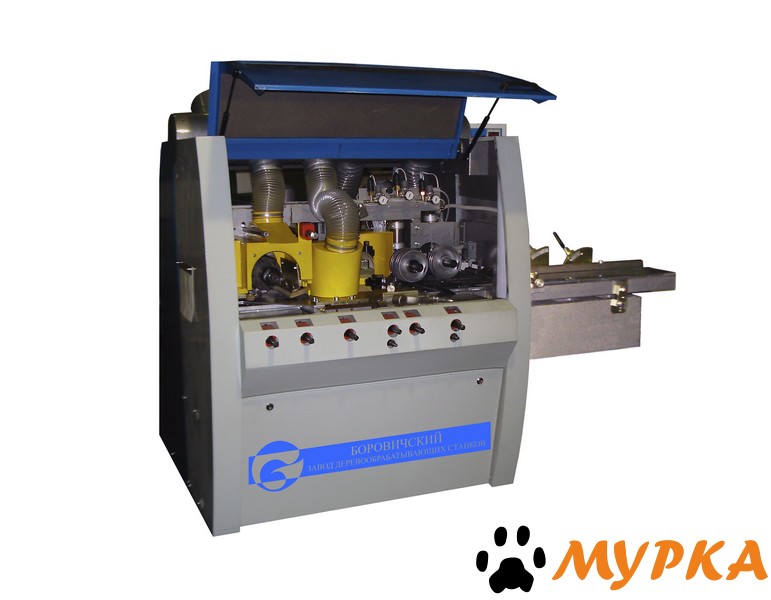

С23-4. Четыре фрезерных шпинделя станка лёгкой серии.

Станок С23-4 предназначен для обработки деревянных изделий не только с безупречно гладкой строжкой, но и с желаемым профилем сечения.



Особенности 4-стороннего станка С23-4
  • Подача заготовки производится при помощи зубчатых вальцов. Благодаря специальной зубчатой нарезке вальцы меньше вдавливаются в древесину.
  • Прижим  производится пневматикой с плавной регулировкой силы давления. Такая система прижима позволяет с высоким качеством и точностью обрабатывать как  мягкие, так и твёрдые породы древесины.
  • Возможно механическое исполнение прижимов для эксплуатации станка при низких отрицательных температурах.
  • В станке применен карданный привод подающих вальцов, который является более прочным, долговечным, точным и не требующим ухода по сравнению с цепным приводом.
  • Настройка станка производится быстро и точно благодаря применению высокоточных счетчиков визуализаторов с ценой деления 0,1 мм. Все основные настройки производятся с передней панели станка. После такой настройки  уже первая полученная деталь полностью соответствует требованиям чертежа
  • Станок оснащён централизованной системой смазки. При такой схеме ни одна точка смазки не будет забыта.
  • В комплектацию станка входит защитный кожух, что позволяет избежать образования взрывоопасной пылевой взвеси в цеху, и защищает рабочий персонал от опасных шумовых вибраций в процессе обработки заготовки.
  • Наличие чугунной литой станины, которая гасит любые вибрации, возникающие в процессе обработки.
  • Комплектуется кольцами для установки инструмента различной длины.



Внимание!

Станок обрабатывает пиломатериал только сухой до 12% влажности! Корпуса фрез шириной более 160 мм или диаметром более 140 мм разрешается применять только изготовленные из легких алюминиевых и других сплавов, невыполнение этого требования приводит к выходу из строя шпинделей. Сменные части и принадлежности*, заказываются опциально (по дополнительной заявке и за дополнительную плату). Уточнить точную цену и сроки изготовления можно у наших менеджеров.



* - номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договору поставки.



 Технические характеристики  С23-4
 Размеры заготовки, мм
 Ширина обработки горизонтальными фрезами диаметром 140 мм  20-230
 Высота обработки вертикальными фрезами диаметром 140 мм  6-120
 Минимальная длина заготовки  500
 Максимальный припуск при обработке цилиндрическими фрезами, мм   5
 Количество шпинделей, шт  4
 Частота вращения шпинделей, об/мин  6000
 Посадочный диаметр шпинделей, мм  40h6
 *Диаметр фрез, мм  125-140
 Наибольший диаметр профильных фрез, мм  160
 Наибольшая глубина обрабатываемого профиля, кроме нижних фрез, мм   15
 Скорость подачи бесступенчатая, м/мин  6-25
 Мощность, кВт
 Нижнего горизонтального шпинделя  4
 Правого и левого вертикальных шпинделей, один двигатель  7,5
 Верхнего горизонтального шпинделя  5,5
 Подачи  3х0,55
 Габаритные размеры станка, мм
 Длина  2250
 Ширина  1400
 Высота  1700
 Длина переднего стола, мм  1120
 Масса, кг
 **Станка  1500



* - на нижние суппорта устанавливаются только цилиндрические фрезы.

** - доставка может быть осуществлена в 5-ти тонном контейнере.
