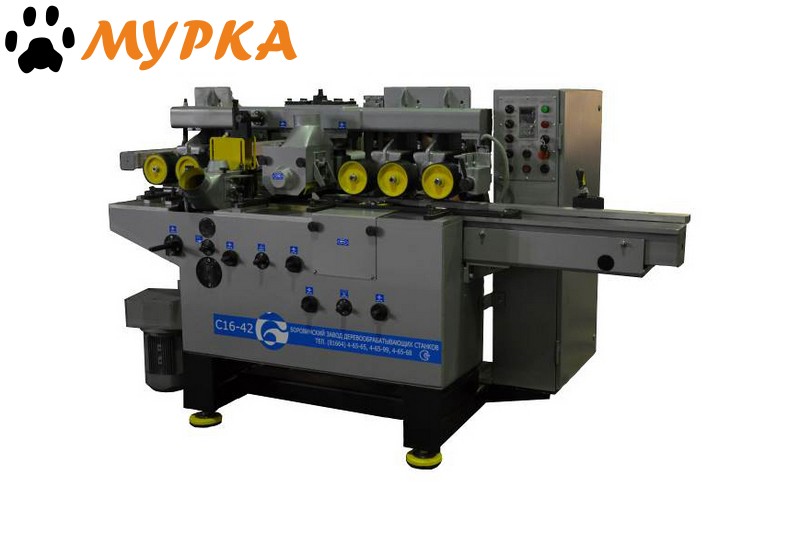

С16-42. Четыре фрезерных шпинделя станка лёгкой серии.
Станок С16-42 предназначен для производства различных погонажных изделий. На этом станке производится обработка заготовки с четырёх сторон за один проход. Станок оснащён четырьмя фрезерными шпинделями.
Особенности 4-стороннего станка С16-42
- В станке применён механизм подачи рассредоточенного типа с верхними и нижними приводными роликами.
- Верхние подающие ролики с рифлением "волчий зуб" обеспечивают надёжную протяжку любых заготовок, в том числе заготовок естественной влажности.
- Механические прижимы верхних подающих роликов обеспечивают равномерное усилие и плавность прохождения заготовки через зоны резания, а также позволяют работать при низких температурах.
- В приводе нижних роликов применены карданные передачи, не требующие ухода.
- Передние и задние прижимы полностью устраняют "вырывы" на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки.
- Система аспирации приобретается из расчета 1200 м3/час на один суппорт станка.
Внимание!
Сменные части и принадлежности*, заказываются опциально (по дополнительной заявке и за дополнительную плату). Уточнить точную цену и сроки изготовления можно у наших менеджеров.
* - номенклатура и количество поставляемого со станком дереворежущего инструмента определяется согласно договору поставки (в том числе и цилиндрические фрезы).
Рекомендуем приобрести дополнительно
Для регулировки станка по уровню и гашения вибрации при работе, рекомендуем приобрести комплект виброопор:
- Виброопора (ОВ-31М) для установки станка на фундаменте.
- Деревянный ящик для упаковки станка.
Технические характеристики |
С16-42 |
Размеры заготовки, мм |
|
Ширина обработки |
30-160 |
Высота обработки |
10-100 |
Минимальная длина заготовки при обработке в потоке |
400 |
Минимальная длина одиночной заготовки |
700 |
Максимальный припуск при обработке цилиндрическими фрезами, мм |
|
Для нижней фрезы |
5 |
Для верхней и вертикальных |
8 |
Количество шпинделей, шт |
4 |
Частота вращения шпинделей, об/мин |
6000 |
Посадочные размеры горизонтальных шпинделей, мм |
|
Длина |
170 |
Диаметр |
40h6 |
Посадочные размеры вертикальных шпинделей, мм |
|
Длина |
110 |
Диаметр |
40h6 |
Диаметр вертикальных профильных фрез, мм |
110-160 |
Диаметр верхней горизонтальной профильной фрезы, мм |
110-160 |
*Диаметр цилиндрических фрез, мм |
125-140 |
**Скорость подачи, м/мин |
3-14, 6-26 |
Габаритные размеры станка, мм |
|
Длина |
2455 |
Ширина |
1250 |
Высота |
1400 |
Масса, кг |
|
Станка |
2000 |
* - на нижний шпиндель, возможно, установить фрезу максимальным диаметром 144 мм.
** - два диапазона, регулируется частотным преобразователем.
Перемещения суппортов |
Диапазон перемещений, мм |
Нижний |
Верхний |
Левый |
Правый |
Горизонтальное |
0 |
А25 |
140 |
30 |
Вертикальное |
20 |
120 |
25 |
25 |
Технические характеристики электрооборудования |
Наименование параметров |
Модель станка и параметры |
С16-2.00.000 |
С16-42.01.000 |
Род тока питающей сети |
Переменный, трехфазный |
Переменный, трехфазный |
Частота тока, Гц |
50 |
50 |
Напряжение, В |
380 |
380 |
Количество электродвигателей на станке, шт |
5 |
5 |
Электродвигатели привода нижней, правой, левой фрез, кВт |
4 |
4 |
Электродвигатель привода верхней фрезы, кВт |
4 |
7,5 |
Частота вращения, об/мин |
3000 |
3000 |
Электродвигатели привода подачи: |
|
|
Количество, шт |
1 |
1 |
Мощность, кВт |
1,5 |
1,5 |
Частота вращения, об/мин |
930 |
930 |
Суммарная мощность всех электродвигателей, кВт |
17,5 |
21 |
Комплект поставки четырехстороннего станка С16-42
- Втулка (С16-1А.00.028). Возможность обработки узких заготовок. Устанавливаются вместо левого ряда подающих зубчатых роликов по ходу движения заготовки. - 5 шт.
- Ключ (ИП.17.000). Затягивание и ослабление гайки фиксации инструмента на шпинделе - 1 шт.
- Комплект колец (ИП.36.000). Проставки на шпиндельные валы для возможности установки дереворежущего инструмента различной длины. - 2 шт.
- Рукоятка (DIN468-160-V17). Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов. 1 - шт.
№ |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
2000 |
4.3 |
1 |
Станок в сборе |
2.455 |
1.25 |
1.4 |
2000 |
4.29625 |
Срок поставки: 10-21 рабочих дней
(г. Боровичи)
|
|
