Четыре фрезерных шпинделя.

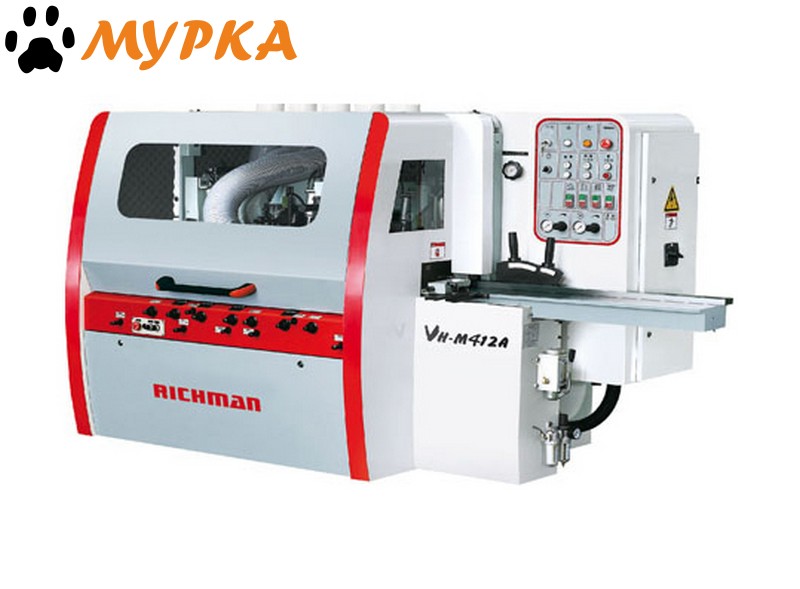

Станок Richman VH-M413 предназначен для профильной и плоскостной обработки пиломатериала с 4-х сторон за один проход с целью получения изделий c точными геометрическими размерами (половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий), а также позволяет изготавливать заготовки (ламели) для клееного щита с точностью свыше 0,02 мм на п/м. На этом станке производится обработка заготовки с четырёх сторон за один проход. Станок оснащён четырьмя фрезерными шпинделями.



Особенности 4-стороннего станка Richman VH-M413
  • Пульт управления. Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел.

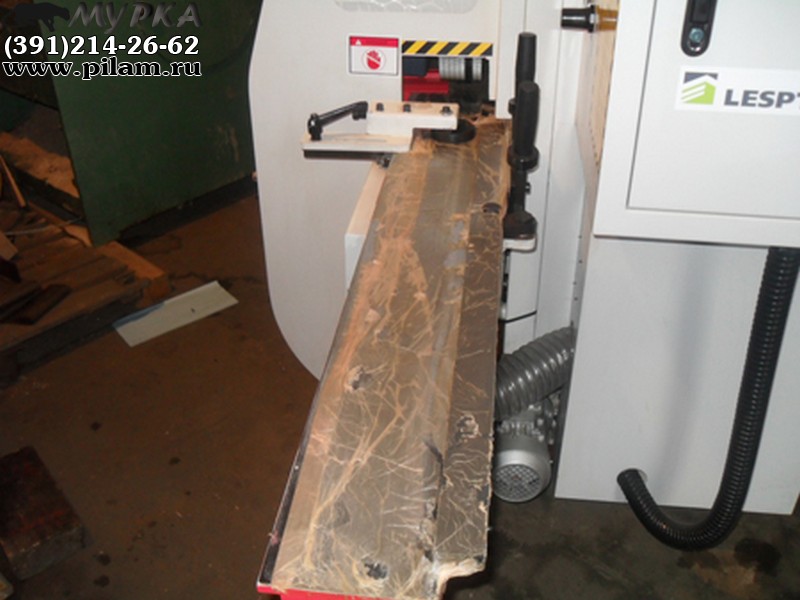

  • Приемный стол. Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
  • Полиуретановые вальцы. Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород.
  • Приводные рифленые вальцы. Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
  • Устройство подачи коротких заготовок. Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.
  • Система подачи. Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.

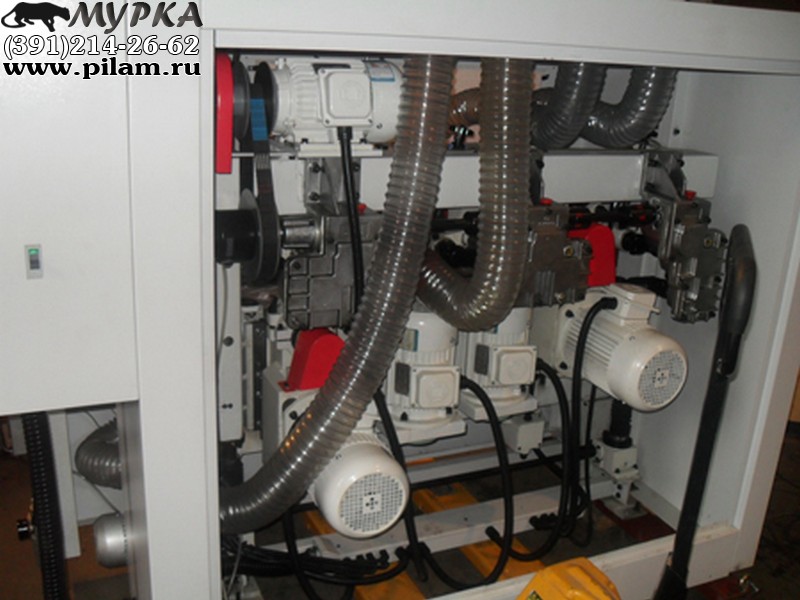

  • Высокоточные шпиндели. Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
  • Специальная прижимная линейка. Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
  • Станина. Каждая модель станка имеет жесткую чугунную цельнолитую станину, гасящую вибрации.

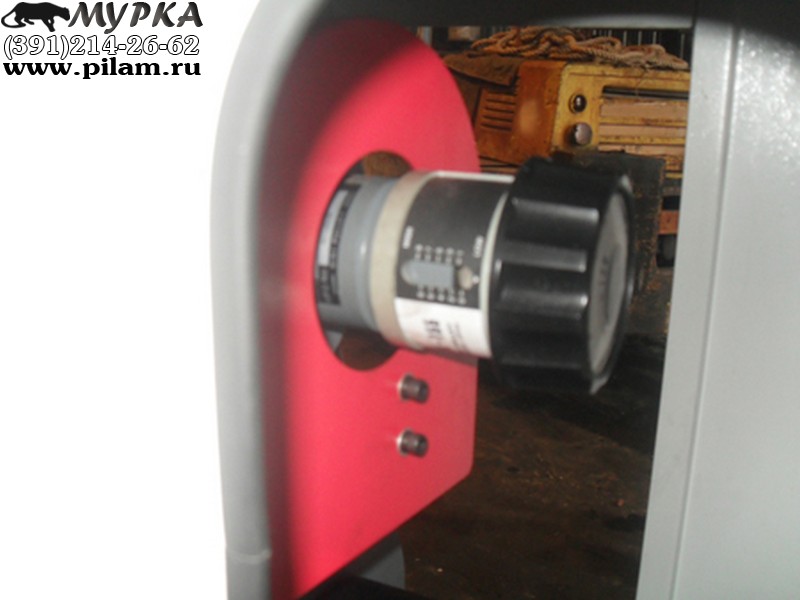

  • Настройка. Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
  • Электрическая часть. Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как "Siemens", "Schneider" (Германия). Монтаж электронных компонентов соответствует сертификату CE.
  • Система смазки. Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка.
  • Гарантия! На данный станок срок гарантийного ремонта составляет 2 года.



Внимание!

Сменные части и принадлежности, заказываются опциально (по дополнительной заявке и за дополнительную плату). Уточнить точную цену и сроки изготовления можно у наших менеджеров.



Рекомендуем приобрести дополнительно
  • Установка универсальных шпинделей с возможностью поворота на 360 градусов.
  • Установка пильного шпинделя.
  • Увеличение частоты оборотов шпинделей до 9000 об/мин.
  • Увеличение скорости подачи до 45 м/мин.
  • Автоматическая система подачи заготовок.
  • Инвертор. Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.
  • Увеличение мощности электродвигателей.
  • Установка электронной системы позиционирования шпинделей.
  • Установка автоматической системы смазки стола.



 Технические характеристики  VH-M413
 Размеры заготовки, мм
 Ширина обработки  18-130
 Высота обработки  8-100
 Минимальная длина заготовки  200
 Частота вращения шпинделей, об/мин  6000
 Размеры шпинделей, мм
 Диаметр  40
 Диаметр инструмента на 1-ом нижнем шпинделе  125
 Диаметр инструмента на вертикальных шпинделях  125-160
 Диаметр инструмента на верхнем шпинделе  125-160
 Диаметр подающего ролика  120
 Диаметр вытяжного патрубка  125
 Скорость подачи, м/мин  4-18
 Мощность, кВт
 Двигателя подачи  2,2
 Нижнего шпинделя  3
 Правого шпинделя  3
 Левого шпинделя  3
 Верхнего шпинделя  4
 Двигателя подъема траверсы  0,75
 Суммарная мощность  16
 Габаритные размеры станка, мм
 Длина  2950
 Ширина  1540
 Высота  1610
 Масса, кг
 Станка  1800
