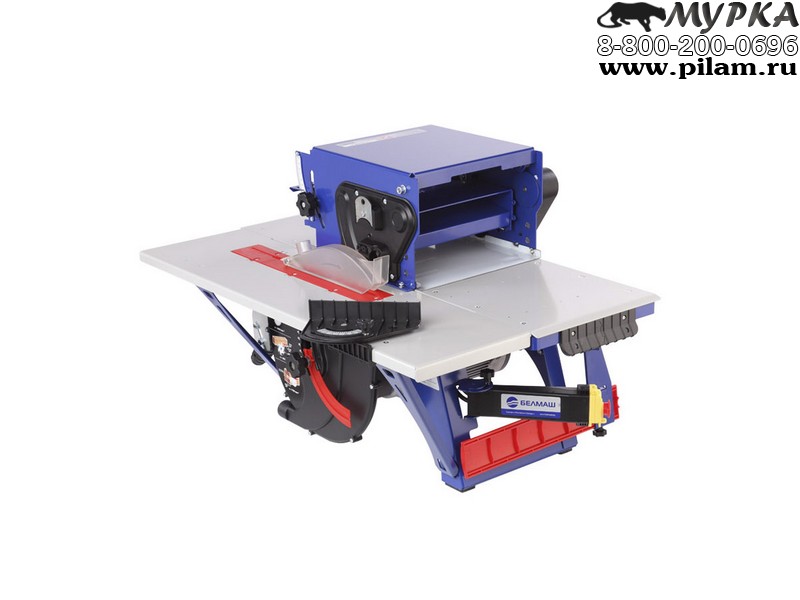

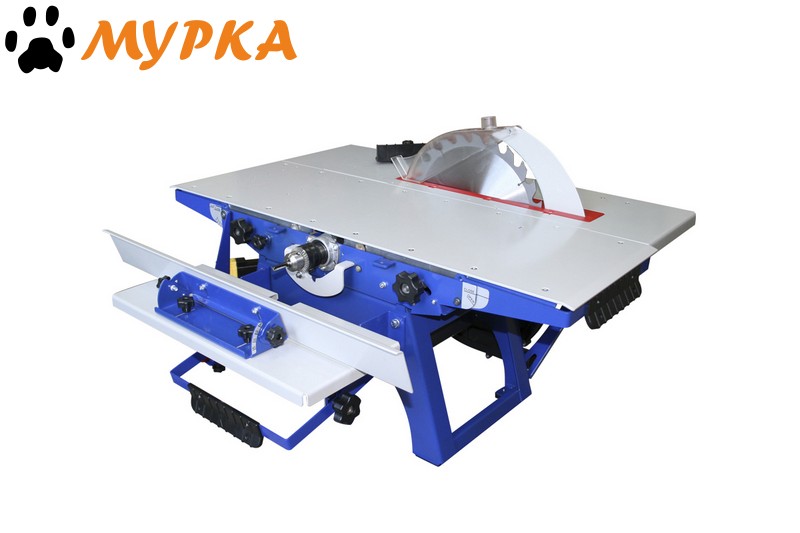

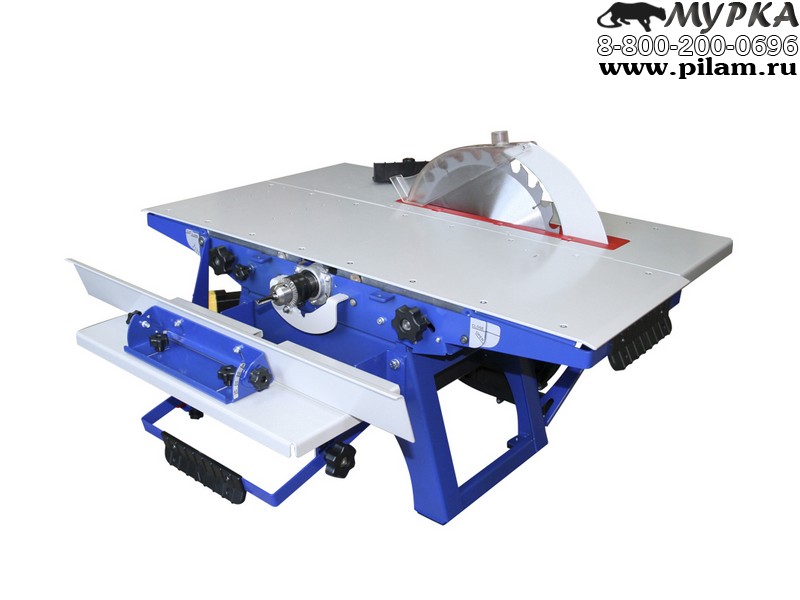

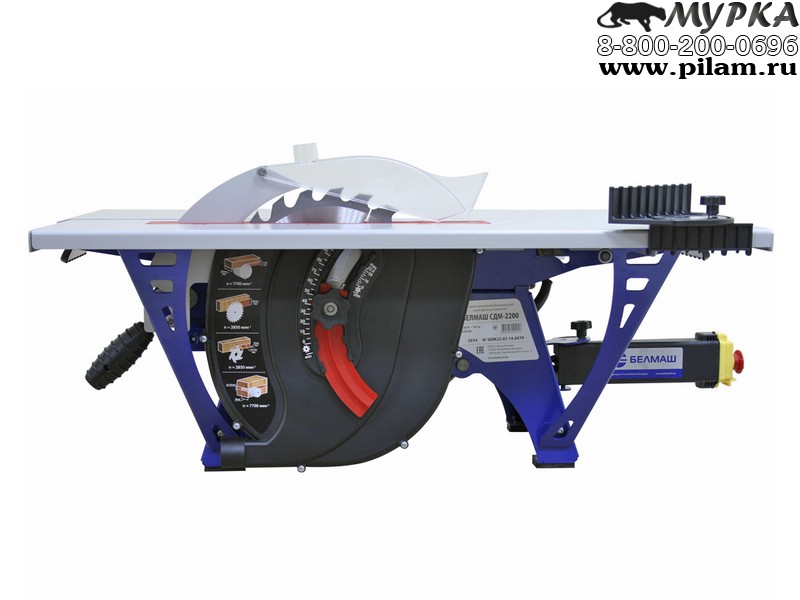

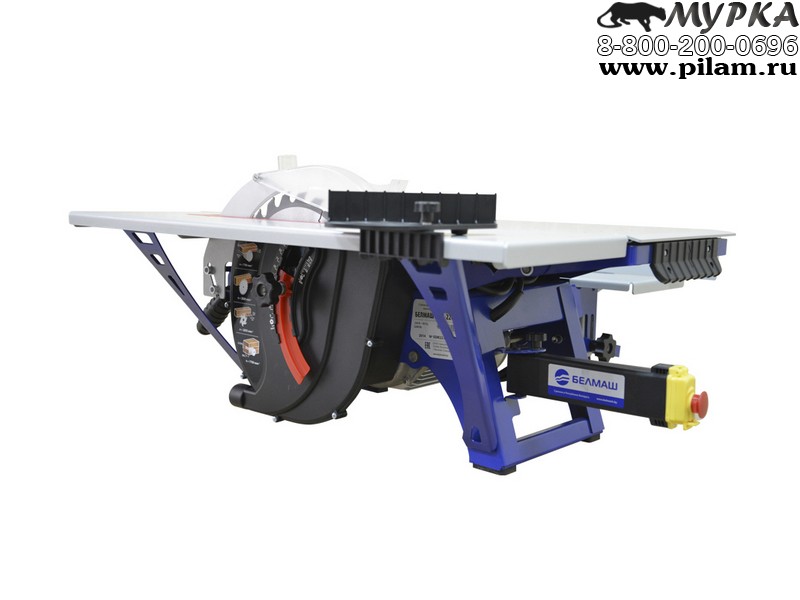

SDM-2200, один из флагманов в линейке многофункциональных станков!

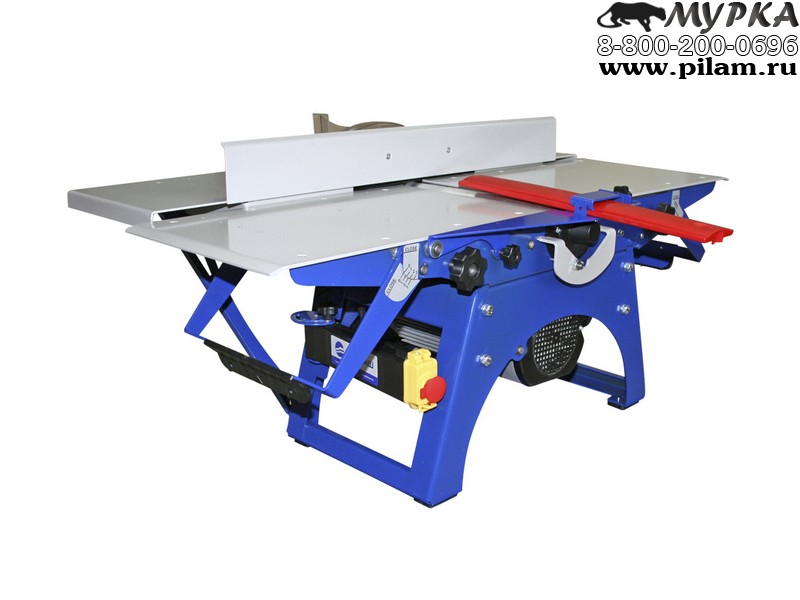

Станок Белмаш SDM-2200M - одна из новых моделей флагманской линейки SDM, которая состоит теперь из четырех машин: Белмаш SDM-2000M, 2200M, SDM-2500M и SDM-2500PRO. Как и все предыдущие изделия этой серии новинка обладает максимальным функционалом и самыми широкими возможностями по использованию дополнительного оборудования. Основные отличительные особенности SDM-2200M - это наличие новой комбинированной линейки в комплекте станка и стального строгального вала. За счет этих компонентов конструкция станка стала оптимальной для своего класса изделий, настройки точнее, а работа - безопаснее.
10 операций станка SDM-2200M (2,2 кВт)
- Строгание по плоскости
- Строгание под углом (по рёбрам)
- Продольная распиловка
- Продольная распиловка по ребру под углом
- Поперечная распиловка
- Поперечная распиловка под углом
- Отбор четверти
- Фрезерование дисковыми фрезами

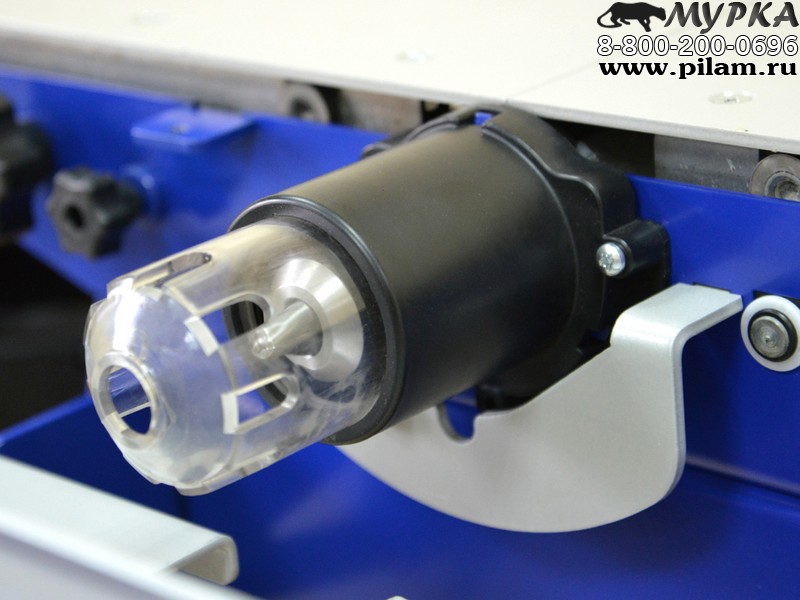

- Фрезерование концевыми фрезами

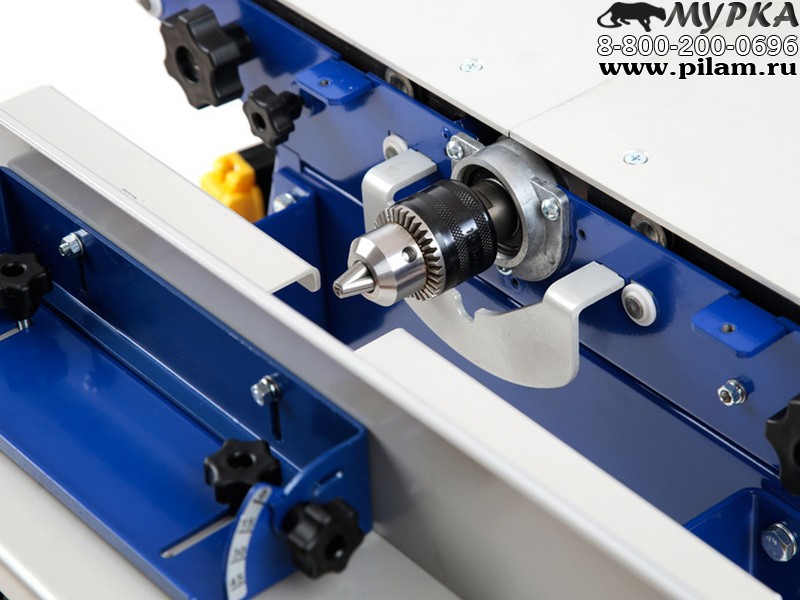

- Сверление
Преимущества и особенности многофункционального станка Белмаш SDM-2200M

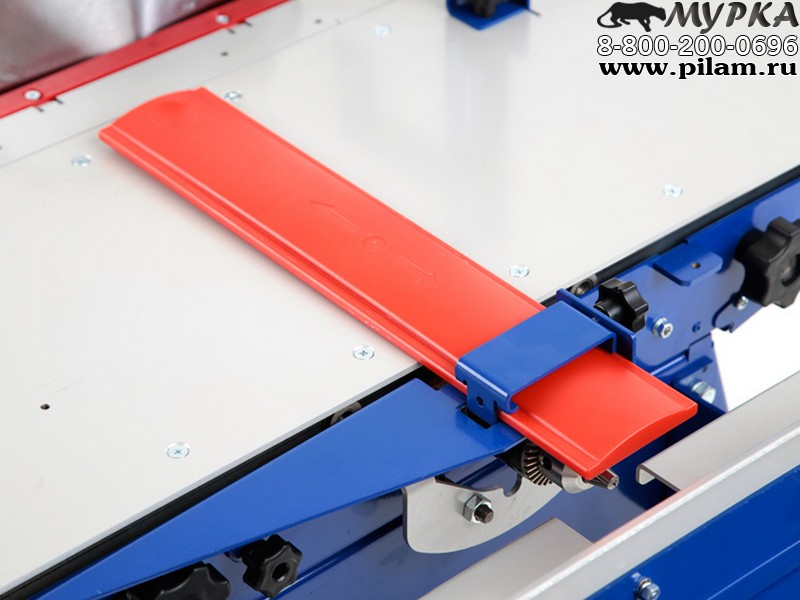

- Строгальный вал. Станок оснащен цельным стальным строгальным валом новой конструкции. Срок службы этого узла увеличился, конструкция сделана таким образом, чтоб уменьшить уровень шума и снизить нагрузку. На валу пятью винтами М6 крепятся строгальные ножи.

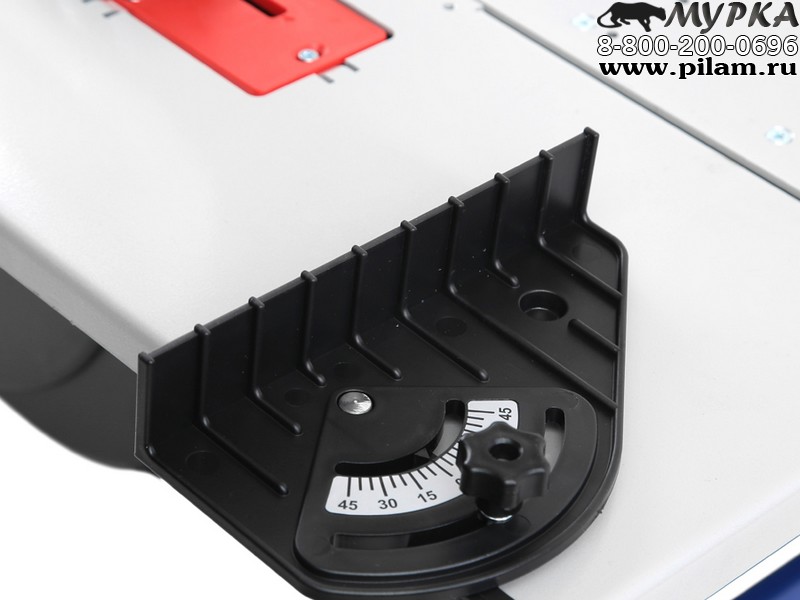

- Комбинированная линейка. Линейка состоит из металлической рамной конструкции, снабжена направляющей линейкой и приспособлением для распиловки под углом. Плавность регулировки обеспечивается благодаря роликам кареток. Износоустойчивые шкалы, нанесены порошковым методом окрашивания сразу на детали, и предназначены для более точной настройки в процессе работы.

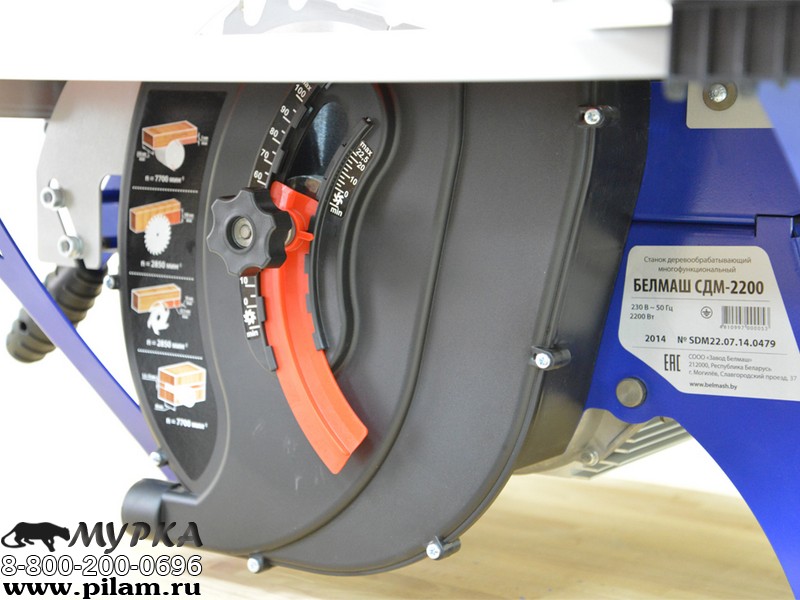

- Асинхронный двигатель с токовым предохранителем. На изделие установлен асинхронный двигатель мощностью 2,2 кВт с интегрированным токовым предохранителем. Тепловое реле прекращает электропитание станка при его перегрузке.
- Выключатель с защитой от непроизвольного включения. Выключатель имеет специальную защиту от непроизвольного включения и установлен на подвижном кронштейне, поворачивающемся так, чтобы обеспечить доступное и безопасное включение/выключение станка.
| Технические характеристики |
Белмаш SDM-2000M |
Белмаш SDM-2200M |
Белмаш SDM-2500M |
| Распиловка |
|
|
|
| Максимальная высота пропила, мм |
85 |
100 |
117 |
| Максимальная ширина распиливаемой заготовки с помощью линейки комбинированной, мм |
230 |
250 |
270 |
| Номинальная частота вращения пильного диска на холостом ходу, об/мин |
2850 |
2850 |
2850 |
| Диапазон углов распиловки вдоль волокон с помощью линейки, град. |
0÷45 |
0÷45 |
0÷45 |
| Диапазон углов распиловки поперёк волокон с помощью приспособления, град. |
-45÷45 |
-45÷45 |
-45÷45 |
| Размер рабочей поверхности при распиловке (ДхШ), мм |
732х456 |
802х492 |
872х532 |
| Диаметр дисковой пилы, внеш/внутр, мм |
250/30 |
280/30 |
315/30 |
| Строгание |
|
|
|
| Максимальная ширина строгания за один проход, мм |
230 |
250 |
270 |
| Максимальная глубина строгания за один проход, мм |
3 |
3 |
3 |
| Максимальная толщина заготовки, при строгании с прижимным устройством, не более, мм |
65 |
65 |
65 |
| Номинальная частота вращения ножевого вала на холостом ходу, об/мин |
7700 |
7700 |
7700 |
| Размер рабочей поверхности при строгании (ДхШ), мм |
760х247 |
830х267 |
900х287 |
| Диапазон углов строгания с помощью линейки, град. |
0÷45 |
0÷45 |
0÷45 |
| Количество строгальных ножей на валу, шт. |
2 |
2 |
2 |
| Размер строгальных ножей (ДхШхВ), мм |
230х2х20 |
250х2х20 |
270х2х20 |
| Угол заточки ножей строгальных, град. |
40 |
40 |
40 |
| Фрезерование дисковыми фрезами |
|
|
|
| Максимальная высота фрезерования дисковой фрезой, мм |
22,5 |
22,5 |
22,5 |
| Номинальная частота вращения дисковой фрезы на холостом ходу, об/мин |
2850 |
2850 |
2850 |
| Диаметр дисковой фрезы, внеш/внутр, мм |
125/30 |
125/30 |
125/30 |
| Толщина дисковой фрезы, мм |
10 |
10 |
10 |
| Фрезерование/сверление концевыми фрезами |
|
|
|
| Номинальная частота вращения концевой фрезы на холостом ходу, об/мин |
7700 |
7700 |
7700 |
| Размер рабочей поверхности при фрезеровании/сверлении (ДхШ), мм |
470х190 |
470х190 |
470х190 |
| Диапазон диаметров хвостовика концевой фрезы, мм |
6÷12 |
6÷12 |
6÷12 |
| Электрические характеристики |
|
|
|
| Мощность электродвигателя, кВт |
2 |
2,2 |
2,5 |
| Номинальное напряжение питающей сети, В |
220 |
220 |
220 |
| Номинальная частота питающей сети, Гц |
50 |
50 |
50 |
| Габаритные размеры станка, мм |
|
|
|
| Длина |
888 |
960 |
1030 |
| Ширина |
625 |
660 |
680 |
| Высота |
445 |
460 |
512 |
| Габаритные размеры упаковки, мм |
|
|
|
| Длина |
- |
880 |
930 |
| Ширина |
- |
590 |
595 |
| Высота |
- |
370 |
390 |
| Масса станка с комплектом интсрумента и принадлежностей, не более, кг |
59,5 |
нетто 64, 67 брутто |
68,5 |
| Объем упаковки, м3 |
- |
0,20 |
0,22 |
Комплект поставки деревообрабатывающего многофункционального станка SDM-2200M
- Станок деревообрабатывающий многофункциональный - 1 шт.
- Ограждение пильного диска и дисковой фрезы с расклинивающим ножом - 1 шт.
- Линейка комбинированная - 1 комп.
- Винт-барашек - 3 шт.
- Держатель вертикальный - 1 шт.
- Скоба вертикального держателя - 1 шт.
- Ключ кольцевой - 1 шт.
- Ключ рожковый - 1 шт.
- Ограждение ножевого вала - 1 шт.
- Кронштейн ограждения ножевого вала - 1 шт.

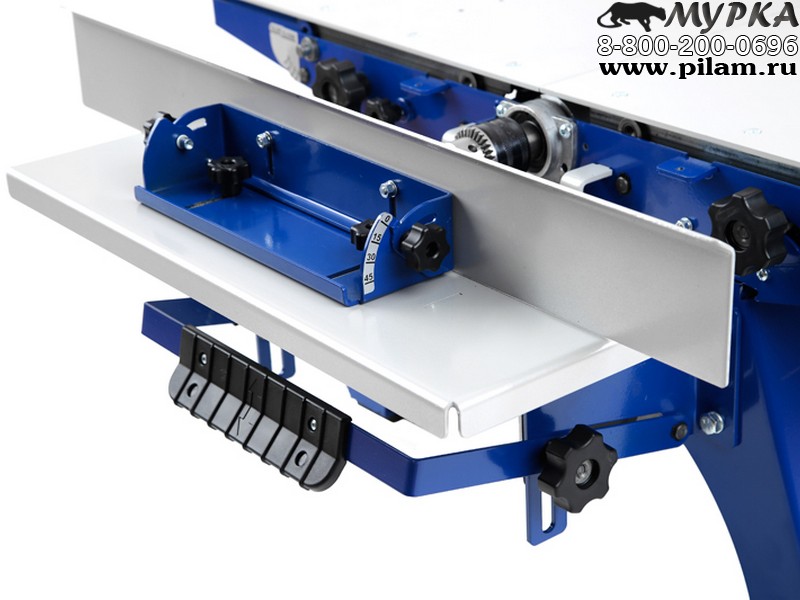

- Стол фрезерный - 1 шт.
- Упор - 1 шт.
- Ограждение фрезы концевой* - 1 шт.
- Вкладыш для фрезерования - 1 шт.
- Кожух* - 1 шт.
- Толкатель - 1 шт.
- Диск пильный** 280х1,8/3,2х30х24 - 1 шт.
- Нож строгальный** 250х2х20 - 2 шт.
- Фреза* 3202-0261 ГОСТ 11291, дисковая 125х30х10 - 1 шт.
- Фреза* 3260-0064 ГОСТ 8994, концевая 10 мм - 1 шт.
- Патрон сверлильный 13-М12х1,25 ГОСТ 22993 - 1 шт.
- Ключ шестригранный 3 мм DIN 911 - 1 шт.
- Ключ шестиргранный 4 мм DIN 911 - 1 шт.
- Крепёжные изделия** - 1 комп.
- Вкладыши противошумные* - 1 комп.
- Очки защитные* - 1 шт.
- Маска защитная* - 1 шт.
- Руководство по эксплуатации - 1 шт.
* - комплектуются по дополнительному согласованию с оптовыми заказчиками
** - крепёжные изделия могут быть установлены на станок или на приспособление к нему
Гарантия - 12 месяцев.
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
67 |
0.19 |
| 1 |
Станок в сборе |
0.88 |
0.59 |
0.37 |
67 |
0.192104 |
|
Срок поставки: 1-5 рабочих дней
(г. Москва)
|
