Простая разводка ленточных пил

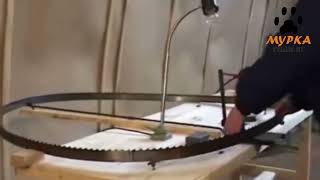

Станок разводной РУ-5 предназначен для разводки зубьев ленточных пил шириной 32-51 мм.
Особенности заточного автомата РУ-5
Отличительные преимущества перед другими станками:
- Высокая прочность и надежность конструкции.
- Удобный дизайн, значительно облегчающий работу.
- Толкатель зуба, выполненный из твердого сплава.
- Точная подстройка величины разводки, контролируемая по индикаторным часам с точностью 0,005 мм.
- Быстрая перенастройка на любой размер пилы.
Рекомендуем приобрести дополнительно
Ленточные пилы требуют к себе особого внимания, их нужно периодически не только разводить, но и точить. Поэтому мы дополнительно рекомендуем приобрести с разводным станком:
| Технические характеристики |
РУ-5 |
| Размеры обрабатываемой пильной ленты |
|
| Длина, мм |
2200-5200 |
| Длина рамной пилы, мм |
664 |
| Ширина, мм |
15-60 |
| Ширина рамной пилы, мм |
81 |
| Шаг зуба, мм |
До 30 |
| Шаг зуба рамной пилы, мм |
До 27 |
| Высота зуба, мм |
До 10 |
| Высота зуба рамной пилы, мм |
До 18 |
| Тип заточных кругов |
Абразивные или алмазные |
| Диаметр заточных кругов, внеш/внутр, мм |
110-130/32 |
| Мощность |
|
| Двигателя привода круга, кВт |
0,25 |
| Двигателя подачи пилы, кВт |
До 0,024 |
| Двигателя помпы, кВт |
0,024 |
| Скорость вращения круга, об/мин |
6000 |
| Скорость подачи пилы, шаг/мин |
До 60 |
| Скорость вращения вала двигателя, об/мин |
2750 |
| Напряжение питания, В |
220 |
| Напряжение питания двигателя подачи, В |
12 |
| Напряжение питания двигателя помпы, В |
12 |
| Масса, кг |
|
| Станка |
34 |
Преимущества использования разводного станка
Преимущества разводного станка РУ-5 перед другими ручными приспособлениями для разводки ленточных пил:
- Легкая регулировка установки ленточных пил по высоте обработки.
- Возможность свободной установки регулируемых опор для поддержки пилы по длине.
- Наличие фиксатора шага ленточного полотна.
- Контроль точности величины развода зубьев сразу после нажатия на рычаг станка.
- Простота и надежность в эксплуатации.
Комплект поставки разводного станка РУ-5
В комплект поставки входит:
- Станок в сборе - 1 шт.
- Упорные стойки для пилы - 3 шт.
- Индикатор - 1 шт.
- Руководство по эксплуатации - 1 шт.
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
36 |
0.06 |
| 1 |
Станок в сборе |
0.5 |
0.4 |
0.3 |
34 |
0.06 |
| 2 |
Упорные стойки для пилы (3 шт.) |
1 |
0.05 |
0.05 |
2 |
0.0025000000000000005 |
|
Срок поставки: 3-7 рабочих дней
(г. Воронеж)
|
|
