ГлавнаяКаталогСтанки с ЧПУФрезерные станки с ЧПУ Фрезерный ЧПУ станок 270х400х120 мм (Для обработки цветных металлов)
В корзину

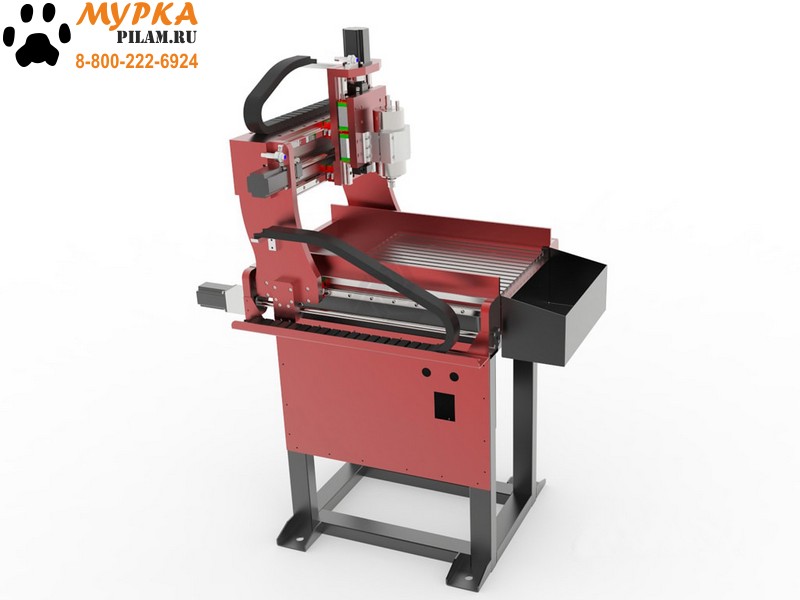

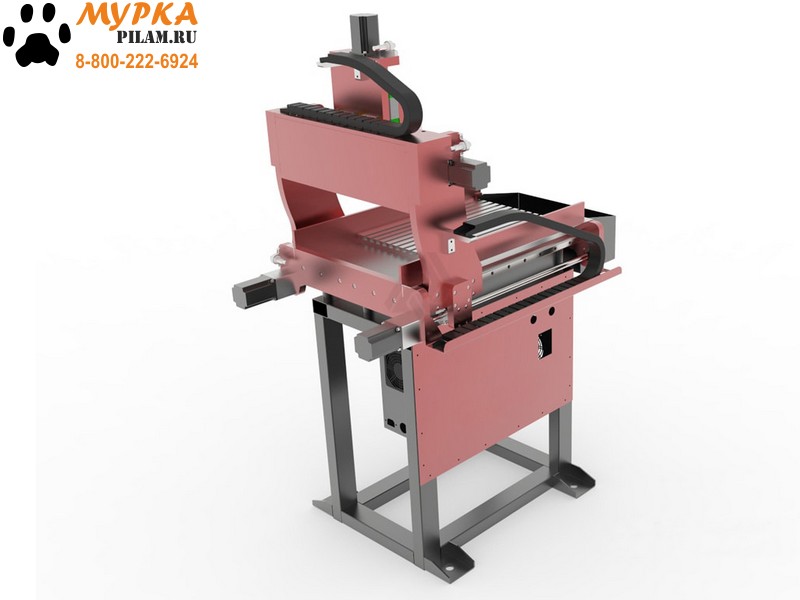

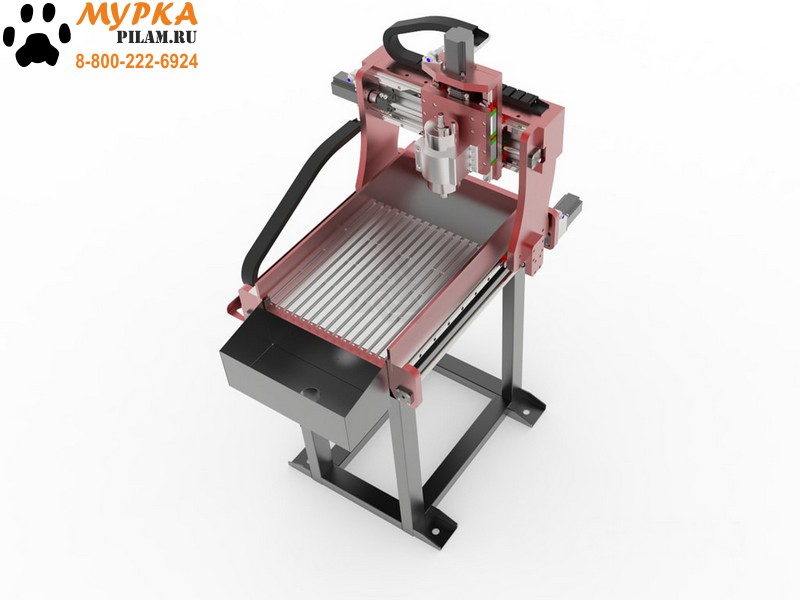

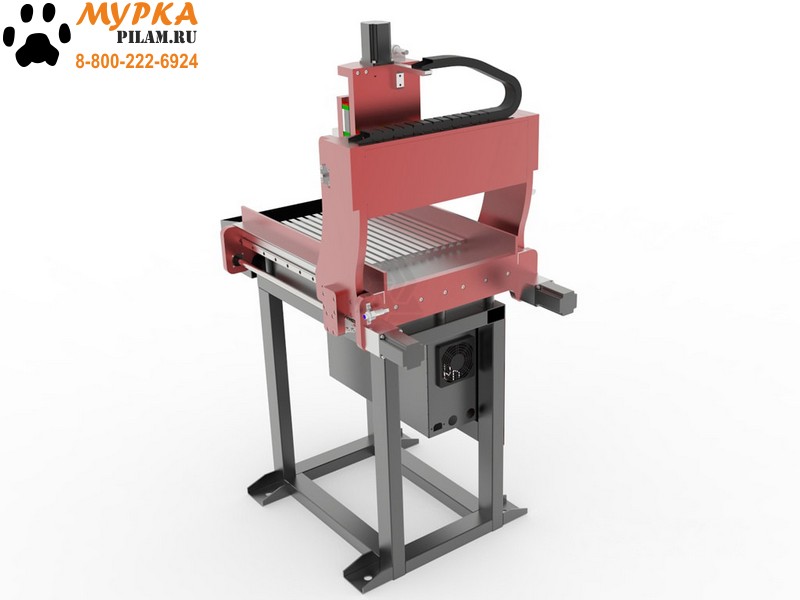

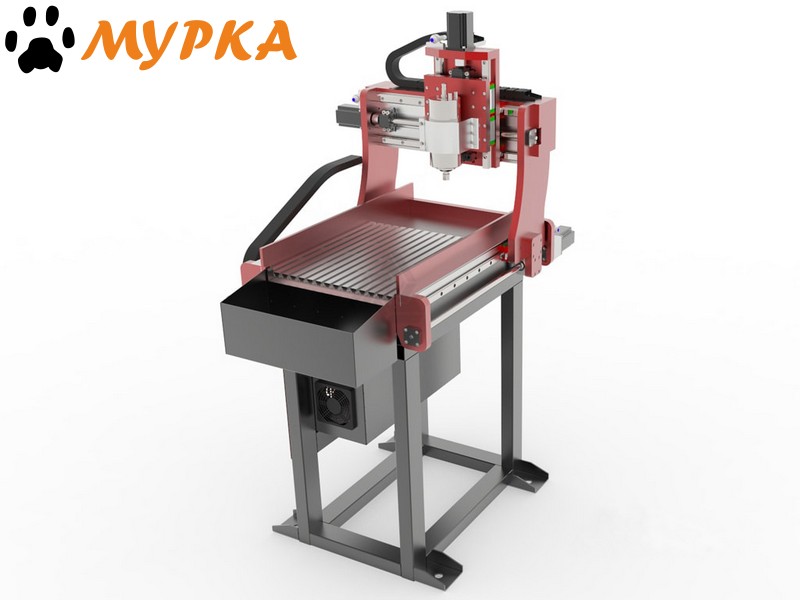

Фрезерный ЧПУ станок для обработки цветных металлов с рабочим полем 270 х 400 мм.

Специализированный станок для обработки цветных металлов созданный на базе чугунной поверочной плиты. В комплекте сразу же установлен алюминиевый стол и система рециркуляции СОЖ для подачи ее на фрезу во время обработки металлов. Станок снабжен удобным датчиком высоты инструмента и профессиональным шпинделем мощностью 1,5 кВт с жидкостным охлаждением. Деревянные и пластиковые изделия также не составит труда обрабатывать. Станок может выполнять операции фрезерования, сверления, гравировки, резки и т. д. Идеален для создания печатных плат. Возможно создание станков с большим рабочим полем, например, 500 х 700 мм.

Получайте от работы удовольствие, а не головную боль!



Внимание!

Данное оборудование изготавливается под заказ! Ваш станок может быть дополнительно укомплектован. Узнать точную цену и сроки изготовления вы можете у наших менеджеров.



Материалы для обработки:

  • Дерево
  • Цветной металл
  • Пластик

Рекомендуем приобрести (дополнительные опции):

  • Щетка аспирации на шпиндель диаметром 80 мм
  • Установка более мощного шпинделя 3,2 кВт
  • Централизованная система смазки кареток
  • Чиллер S&A CW-3000
  • Установка системы масляный туман
  • DSP контроллер A11E RichAuto 3 оси
  • Установка платы аварийной остановки двигателей при резком падении напряжения



 Технические характеристики   ЧПУ 270х400х120 мм (Для обработки цветных металлов)
 Профильные направляющие  TRH HGR20
 Вид стола  Алюминиевый стол с Т-слотами
 Шпиндель, кВт  1,5
 Подшипники шпинделя, шт  3
 Вид охлаждения  Жидкостное
 Цанга  ER16
 Гибридные (сервошаговые двигатели)    HBS57
 Привод по оси X, мм  ШВП 1610
 Привод по оси Y, мм  ШВП 1610
 Привод по оси Z, мм  ШВП 1605
 Управление  Linux CNC / Mach3
 Габаритные размеры станка, мм
 Длина  1450
 Ширина  550
 Высота  650
 Масса станка, кг   168
 Объем, м3  0.52



Описание станка:

Чугунная поверочная плита  В основании станка чугунная поверочная плита, с помощью которой станку придается необходимый вес и точность.
 Концевые индуктивные датчики

Станок по всем осям оснащен концевыми индуктивными датчиками.

 Алюминиевый стол

Алюминиевый стол с Т-пазами для надежного крепления заготовок и очистки от стружки и пыли.

 Профильные линейные направляющие

В этом станке применены направляющие прямоугольного сечения (не круглые! не цилиндрические!). Благодаря полукруглому профилю дорожек качения и большей площади четырёхточечного контакта шариков с дорожкой качения достигается высокая грузоподъёмность и жёсткость конструкции.

 Датчик длины рабочего инструмента

Датчик длины рабочего инструмента используется для выставления 0 координаты по оси Z после замены фрезы.

 Шаговые двигатели

Перемещение по осям осуществляется посредством биполярных шаговых двигателей 57 типоразмера (3.1N*m, 4A).

 Шпиндель

Шпиндели с жидкостным охлаждением от компании GDZ. Хорошо зарекомендовавшие себя аппараты от одного из лидера рынка.



Особенности установки

Станок должен быть установлен в закрытом помещении, удовлетворяющем следующим требованиям:

  • Температура +10...30°С, относительная влажность ≤70% при 20°С
  • Яркость освещения не менее 500 лк (люкс)
  • Станок устанавливается на подготовленную ровную горизонтальную площадку, предназначенную под вес станка
  • Площадка должна иметь возможность улавливать подаваемое системой смазки масло — система их рециркуляции отсутствует
  • Допускается установка станка на вибро-опоры



Базовая комплектация станка:
  • Фрезерный станок 270х400x120
  • Цанги ER16 (комплект 11 штук)
  • Датчики индуктивные
  • Фрезы (4 шт.)
  • Ключи для смены инструмента (2 шт.)
  • Помпа погружного типа 75 Вт в систему охлаждения шпинделя
  • Датчик высоты инструмента
  • Система рециркуляции СОЖ

Возможно индивидуальное обучение операторов станка очное или дистанционное.



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 168 0.52
1 Станок в сборе 1.45 0.55 0.65 168 0.518375
Срок поставки: 10-20 рабочих дней (г. Красноярск)
