Назначение профессиональных станков

Станок комбинированный деревообрабатывающий, предназначен для выполнения в любой последовательности различные от комплектности операции. Область применения - малые предприятия, фермерские и личные подсобные хозяйства. Вид климатического исполнения УХЛ 4 по ГОСТ 15150 (климатическое исполнение с умеренным и холодным климатом с температурою в цехах от +1 С до + 40 С). Отличительной особенностью станков является малый вес, габариты, малая энергоемкость по сравнению с большими промышленными станкам. Функциональные возможности расширены за счет деревообрабатывающих приставок. Помещение, в котором эксплуатируются станки, должно соответствовать зоне класса П2 (помещения невзрывоопасные, где в воздухе могут находиться во взвешенном состоянии пыль, незначительные микрочастицы, волокна) или П2а (невзрывоопасные помещения с наличием волокнистых составляющих) по ПЭУ. Станки комбинированные деревообрабатывающие соответствуют общим техническим условиям ГОСТ25223-82 (Ст. СЭВ 2155-80 "Оборудование деревообрабатывающее").

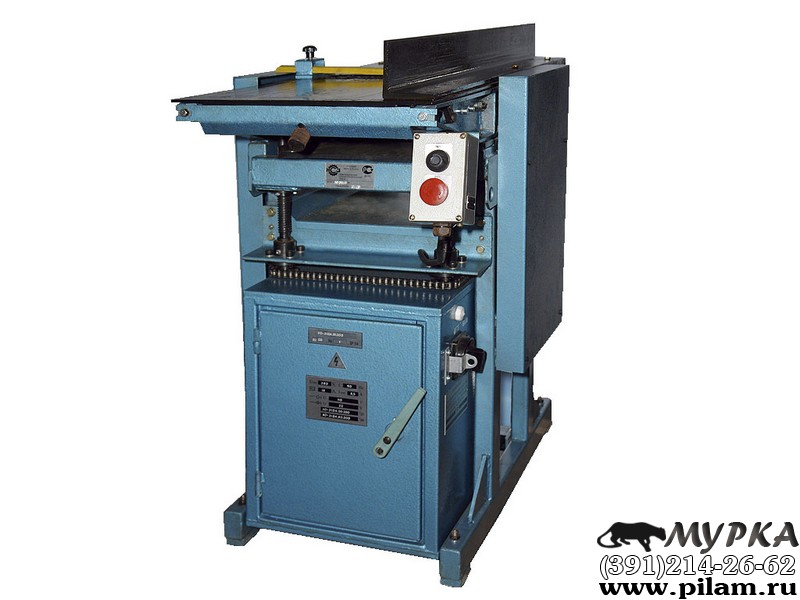

4 операции станка КС-310-01
  • Продольное и поперечное пиление
  • Строгание
  • Фрезерование дисковой фрезой
  • Рейсмусование с автоматической подачей

Сравнительная таблица 1 - Технические характеристики станков, основные параметры и размеры

 Технические характеристики:  КС-310  КС-310-01  КС-310А  КС-310А-01  КС-310Б  КС-310Б-01
 1. Пиление
 - наибольшая толщина обрабатываемого материала, мм  до 100  до 100  -  -  95  95
 - наибольший диаметр пилы, мм  315  315  -  -  315  315
 - частота вращения пилы, об/мин  3000  3000  -  -  3000  3000
 2. Строгание
 - наибольшая ширина строгания, мм  310  310  310  310  310  310
 - толщина снимаемого материала, мм  0...4  0...4  4  4  0...4  0...4
 - наименьшая длина обрабатываемой детали, мм  300  300  400  400  400  400
 - частота вращения ножевого вала, об/мин  3000  3000  3000  3000  3000  3000
 - количество ножей на валу, шт  3  3  3  3  3  3
 3. Рейсмусование
 - наибольшая высота рейсмусования, мм  300  300  300  300  300  300
 - наибольшая толщина заготовки, мм  120  120  180  180  100  100
 - толщина снимаемого материала, мм  0...4  0...4  4  4  4  4
 - скорость подачи, м/мин  1...5  1...5  1...5  1...3  1...5  8
 - тип подачи  механический  автоматический  механический  автоматический  механический  автоматический
 4. Фрезерование
 - диаметр дисковой фрезы, мм  до 180  до 180  -  -  до 180  до 180
 - ширина дисковой фрезы, мм  до 20  до 20  -  -  до 20  до 20
 - наибольшая глубина паза, мм  30  30  -  -  30  30
 - частота вращения фрезы, об/мин  3000  3000  -  -  3000  3000
 5. Сверление-пазирование
 - наибольший диаметр сверла (фрезы), мм  -  -  -  -  16  16
 - частота вращения сверла (фрезы), об/мин  -  -  -  -  3000  3000
 6. Габаритные размеры станка
 - длина, мм  1200  1200  1040  1040  1200  1200
 - ширина, мм  800  900  630  630  1640  1640
 - высота, мм  1000  1000  1010  1010  1000  1000
 7. Ход стола
 - продольный, мм  -  -  -  -  120  120
 - поперечный, мм  -  -  -  -  100  100
 8. Масса нетто/брутто, кг  300/349  315/364  260/300  275/315  300/349  339/390
 9. *Объем, м3 1,05 1,17 0,75 0,75 2,06 2,06
 Характеристики электрооборудования:
 10. Род тока питающей сети  переменный трехфазный  переменный трехфазный  переменный трехфазный  переменный трехфазный  переменный трехфазный  переменный трехфазный
 11. Частота тока, Гц  50  50  50  50  50  50
 12. Напряжение, В  380  380  380  380  380  380
 13. Количество электродвигателей на станке, шт  1  2  1  2  1  2
 14. Мощность электродвигателя привода главного вала, кВт  3  3  3  3  3  3
 15. Частота вращения электродвигателя привода главного вала, об/мин  2860  2860  2860  2860  2860  2860
 16. Мощность электродвигателя мотор редуктора, кВт  -  0,55  -  0,55  -  0,55
 17. Частота вращения электродвигателя мотор редуктора, об/мин  -  1500  -  47  -  47
 Характеристики эксгаустерного оборудования:
 18. Количество приемников отходов, шт  3  3  -  -  -  -
 19. Скорость воздуха в патрубках отсасывающих устройств, м/с  2,0  2,0  -  -  -  -
 20. Количество воздуха, отсасываемого через один приемник отходов, м3/час
 - при фуговании  1500  1500  -  -  -  -
 - при рейсмусовании  1500  1500  -  -  -  -
 - при пилении  1100  1100  -  -  -  -
 - условные проходы Дц, присоединительных  100  100  -  -  -  -



Сравнительная таблица 2 - Функциональные характеристики

 Функциональные характеристики:  КС-310  КС-310-01  КС-310А  КС-310А-01  КС-310Б  КС-310Б-01
 1. Строгание  +  +  +  +  +  +
 2. Пиление  +  +  -  -  +  +
 3. Фрезерование  +  +  -  -  +  +
 4. Сверление  -  -  -  -  +  +
 5. Пазование  -  -  -  -  +  +
 6. Рейсмусование  +  +  +  +  +  +
