ГлавнаяКаталогСтанки оцилиндровочные Оцилиндровочный станок автономный ИКС ОСМ-500
520000.00 руб В корзину



Многошпиндельный ОСМ-500, производительность до 12 "кубов" в смену

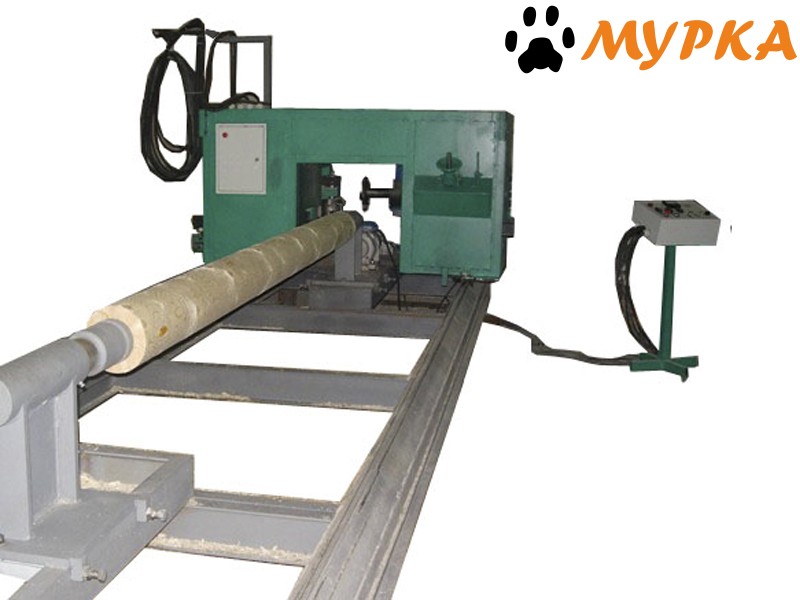

Оцилиндровочный многошпиндельный станок ИКС ОСМ-500 предназначен для промышленного производства оцилиндрованных бревен диаметром до 340 мм. Станок позволяет за один проход получить оцилиндрованное бревно с монтажным пазом и компенсационным пропилом. Расчетная производительность станка ОСМ-500 составляет 10-12 куб.м. оцилиндрованного бревна в смену. Время цикла полной обработки заготовки во многом зависит от способа подачи бравна на станок. Для увеличения скорости работы, рекомендуется устанавливать оборудование в помещениях с подъемными механизмами. Среднее время обработки бревна составляет 5-8 мин. При работе совместно с чашкорезным станком ЧС3У возможно значительно увеличить объемы производства.



Кратко

Оцилиндровочный станок ОСМ-500 выполняет следующие операции:

  • Оцилиндровка черновая/чистовая, за один проход.
  • Выбор продольного паза и компенсационный пропил, за один проход.

Операции производятся последовательно за одну установку бревна.



Рекомендуем приобрести дополнительно

Ввиду высокой производительности станка, необходимо учитывать объемы отходов от производства (стружка, опил), и рекомендуется установка транспортера для отвода стружки. Дополнительно к базовой комплектации приобретаются дополнительно:

  • Устройство автоматического зажима бревна.
  • Люнеты для обработки диаметров меньше 180 мм.
  • Передняя бабка с регулируемой скоростью вращения бревна.
  • Транспортер для отвода стружки.
  • Дополнительная секция станины, под бревно 10 м.
  • Домкраты (рычаги) гидравлические, для установки бревна в бабки (комплект из 2 шт).

Для заточки строгальных ножей фрезы оцилиндровочного станка используйте:



 Технические характеристики  ИКС ОСМ-500
 Характеристики обрабатываемого материала
 Максимальный диаметр калибруемого бревна, мм  500
 Диаметр оцилиндрованных бревен, мм  180-340
 Длина бревна, мм  3-7 (10)
 Максимальная толщина срезаемого за один проход слоя, мм  80
 Отклонение продольного профиля оцилиндрованного бревна, не более, мм   1
 Производительность, куб.м/смена  10-12
 Частота
 Частота вращения фрезы, об/мин  4000
 Частота вращения бревна, об/мин  40
 Напряжение питания, В  380
 Общая установленная мощность, кВт  32
 Габаритные размеры станка в транспортном положении, мм
 Длина  1000
 Ширина  2000
 Высота  1300
 Габаритные размеры рельсового пути в транспортном положении, мм
 Длина  2х4500
 Ширина  1600
 Высота  200
 Масса, кг  2300
 *Объём, м3  5,48



Смотреть видео работы оцилиндровочного станка ИКС ОСМ-500



Комплект поставки

В базовой комплектации оцилиндровочный станок поставляется:

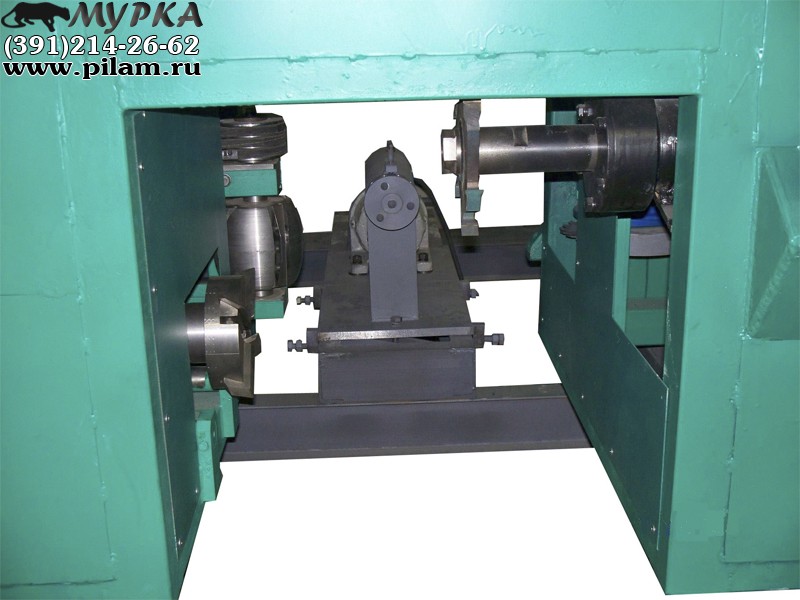

  • Оцилиндровочная каретка с электромеханической подачей и пультом управления - 1 шт.
  • Секция рельсового пути длиной 4500 мм - 2 шт.
  • Передняя бабка с приводом вращения бревна и делительной головкой - 1 шт.
  • Задняя бабка, зажимной винт - 1 шт.
  • Фреза черновой обработки с комплектом ножей - 1 шт.
  • Фреза чистовой обработки с комплектом ножей - 1 шт.
  • Фреза для выбора монтажного паза с комплектом ножей - 1 шт.
  • Фреза для компенсационного пропила - 1 шт.
  • Паспорт - 1 шт.
  • Инструкцией по эксплуатации - 1 шт.

Для монтажа специальной квалификации не требуется. Гарантия на оборудование - 12 месяцев.

Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 2300 5.48
1 Рельсовый путь (2 секции) 4.5 1.6 0.4 500 2.8800000000000003
2 Пильный блок 1 2 1.3 1800 2.6
Срок поставки: 15-25 рабочих дней (г. Ижевск)
