ГлавнаяКаталогСтанки оцилиндровочные Оцилиндровочный станок автономный ИКС ОС2-400 (11х5,5 кВт)
359000.00 руб В корзину



ОС2-400, с дополнительной фрезой для чистовой обработки

Оцилиндровочный станок ИКС ОС2-400 выполняет черновую и чистовую оцилиндровку (калибровку) бревна, выборку укладочного паза (лунного паза) оцилиндрованного бревна и выборку чашки для укладки брёвен под 90 градусов. В данной модели оцилиндровочного станка установлена дополнительная фреза для чистовой обработки, что позволяет увеличить производительность. Стоимость станка окупается уже через месяц постоянной работы. Станок выполняет все операции по изготовлению деталей сруба. Функции станка позволяют получать оцилиндрованное бревно под проект сруба как детали конструктора. Качество поверхности готового бревна идеальное, не требующее дополнительной шлифовки. При малой кривизне заготовки, для обработки бревна необходимо 2 прохода. При полной обработке бревна - установка, оцилиндровка, выбор монтажного паза, выбор двух чашек, компенсационный пропил и снятие, производительность составляет 5-7 кубических метра в смену. Для повышения производительности, изготовления получаш и чаш под разными углами рекомендуем использовать чашкорезные станки.



Кратко

Оцилиндровочный станок ОС2-400 выполняет следующие операции:

  • Оцилиндровка черновая/чистовая.
  • Выбор продольного паза.
  • Монтажные чаши под прямым углом к бревну.
  • Плоская поверхность ("плоская стенка").
  • При установке дебаркера: компенсационный пропил для предотвращения появления трещин, возникающих при сушке бревна.

Все операции производятся последовательно за одну установку бревна.



Рекомендуем приобрести дополнительно

Дополнительно к базовой комплектации приобретаются дополнительно:

  • Дополнительная фреза, для оцилиндровки и выбора чаш брёвен диаметром 140-160 мм.
  • Дополнительная фреза, для оцилиндровки и выбора чаш брёвен диаметром 260-280 мм.
  • Дополнительная фреза, для оцилиндровки и выбора чаш брёвен диаметром 300-320 мм.
  • Дебаркер ИКС (устройство для пропила компенсационного паза).
  • Лазерный указатель (для нарезания чаши).
  • Дополнительная секция станины, под бревно 9 м.
  • Домкраты (рычаги) ручные, для установки бревна в бабки (комплект из 2 шт).
  • Домкраты (рычаги) гидравлические, для установки бревна в бабки (комплект из 2 шт).
  • Транспортер отвода стружки.

Для заточки строгальных ножей фрезы оцилиндровочного станка используйте:



 Технические характеристики  ИКС ОС2-400
 Характеристики обрабатываемого материала
 Максимальный диаметр калибруемого бревна, мм  400
 Диаметр оцилиндрованных бревен, мм  140-320
 Длина бревна, мм  2-7 (9)
 Максимальная толщина срезаемого за один проход слоя, мм  20
 Отклонение продольного профиля оцилиндрованного бревна, не более, мм   2
 Производительность, куб.м/смена  5-7
 Мощность
 Мощность привода черновой фрезы, кВт  11
 Частота вращения черновой фрезы, об/мин  4000
 Мощность привода чистовой фрезы, кВт  5,5
 Мощность привода вращения бревна, кВт  1,5
 Частота вращения бревна, об/мин  45
 Мощность поступательного перемещения фрезы, кВт  0,37
 Мощность привода перемещения каретки, кВт  0,75
 Напряжение питания, В  380
 Габаритные размеры станка в транспортном положении, мм
 Длина  1120
 Ширина  1800
 Высота  1500
 Габаритные размеры рельсового пути в транспортном положении, мм
 Длина  4х2250
 Ширина  1300
 Высота  1000
 Масса, кг  1500
 *Объём, м3  5,6

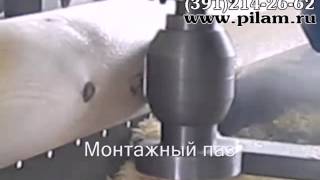

Видео работы оцилиндровочного станка ИКС ОС2-400



Комплект поставки

В базовой комплектации оцилиндровочный станок поставляется:

  • Оцилиндровочная каретка в сборе с электромеханической плавно-регулируемой подачей и выносным пультом - 1 шт.
  • Секция рельсового пути длиной 2250 мм - 4 шт.
  • Электропривод вертикального перемещения траверсы - 1 шт.
  • Фреза для оцилиндровки и выбора чаш 180-200 мм с комплектом ножей диаметром - 1 шт.
  • Фреза для оцилиндровки и выбора чаш 220-240 мм с комплектом ножей диаметром - 1 шт.
  • Фреза для чистовой обработки - 1 шт.
  • Фреза фигурная для выбора монтажного паза с комплектом ножей - 1 шт.
  • Паспорт - 1 шт.
  • Инструкцией по эксплуатации - 1 шт.

Для монтажа специальной квалификации не требуется. Станок при транспортировке помещается в автомобиль "Газель". Гарантия на оборудование - 12 месяцев.

Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 1500 5.55
1 Рельсовый путь (4 секции) 2.25 1.3 1 400 2.9250000000000003
2 Пильный блок 1.12 1.8 1.3 1100 2.620800000000001
Срок поставки: 10-20 рабочих дней (г. Ижевск)
