ЦМР-5, единственный отечественный многопил с системой позиционирования пильных валов и прижимных роликов

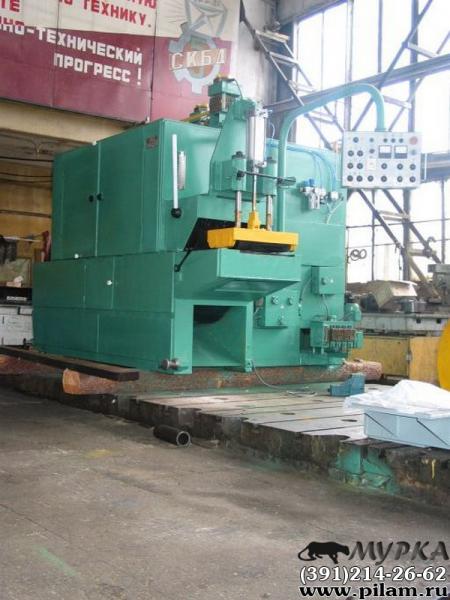

Станок прирезной многопильный ЦМР-5 предназначен для продольного раскроя обрезных и не обрезных пиломатериалов. Станок предназначен для качественной и быстрой распиловки лафетов на обрезную доску, бруски и прочее. Станок является пилорамой второго ряда, не требует специального фундамента, экономичен в энергопотреблении.



Внимание!

Данное оборудование выполняется только под заказ! Узнать точную цену и сроки изготовления можно у наших менеджеров.



Особенности прирезного многопильного станка ЦМР-5

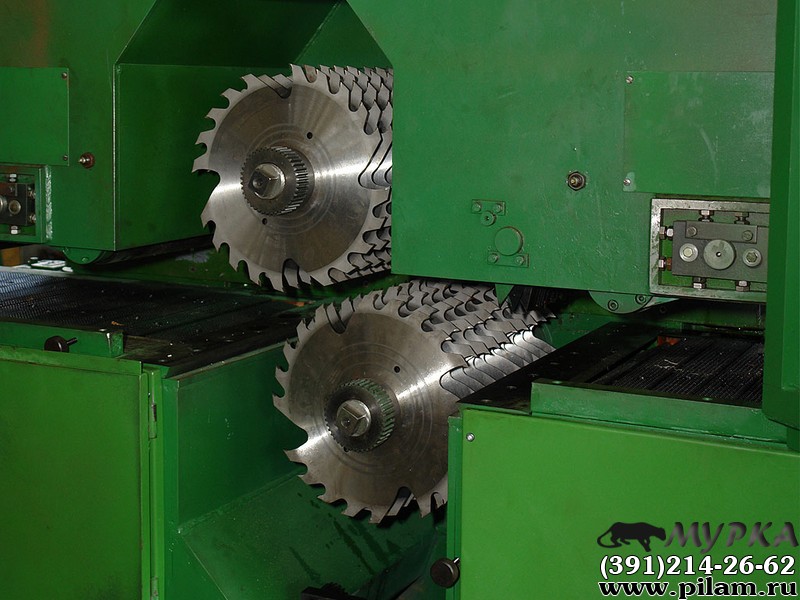

Пильные валы расположены консольно, что позволяет быстро производить замены дисковых пил. Высокая точность пильного вала достигается применением радиально–упорных шарикоподшипников шестого класса точности. Конструкция пильного вала позволяет устанавливать на нем до 10 дисковых пил диаметром 360 мм и расстоянием между крайними пилами 400 мм. Применение в станке 2х пильных валов дает возможность распиливать брус толщиной до 200 мм пилами малого диаметра с высокой скоростью резания, что повышает качество получаемого на станке пиломатериала. Конструкция станка предусматривает возможность распиловки заготовки толщиной до 100 мм одним верхним пильным валом. Это значительно снижает энергозатраты, экономит режущий инструмент. При пилении заготовок толщиной от 100 до 200 мм предусмотрено программное позиционирование пильных валов для равномерной загрузки двигателя привода. Привод пильного вала осуществляется от асинхронного электродвигателя мощностью 55 кВт и частотой вращения 2940 об/мин через клиноременную передачу, что значительно снижает вибрации передаваемые от работающего двигателя на пильный вал и увеличивает долговечность подшипниковых опор вала, способствует повышению качества обрабатываемых поверхностей. Механизм подачи пиломатериала выполнен в виде конвейерной гусеничной цепи, состоящей из двух контуров, расположенных спереди и сзади нижнего пильного вала. Рифленые звенья гусеничной цепи перемещаются по текстолитовым направляющим, что обеспечивает высокую точность перемещения заготовки и прямолинейность пропила. Централизованная смазка осуществляется от смазочной насосной станции, которая включается одновременно с пуском станка. Принудительной смазки подвергаются подшипники пильного вала, направляющие гусеничной цепи и приводные цепи механизма подачи. Предусмотрено ручное и автоматическое позиционирование пильных валов и механизма прижима. Ручное позиционирование применяется в наладочном режиме и осуществляется от кнопок, обеспечивающих индивидуальное перемещение механизмов. При автоматическом позиционировании размер заготовки задается кнопками на пульте управления и установка пильных валов происходит автоматически. На пульте управления предусмотрена световая сигнализация о работе насоса смазки, включении приводов верхнего и нижнего пильного вала, и о готовности станка к работе в автоматическом режиме позиционирования. Для увеличения выхода готовой продукции при пилении предусмотрены два лазерных разметочных устройства, которые дают на заготовку световые линии, указывающие положения крайних пил. ЦМР-5 производства ООО "НСЗ" единственный отечественный многопил с системой позиционирования пильных валов и прижимных роликов.



Рекомендуем приобрести дополнительно

Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком ЦМР-5:

  • Дисковая пила 360х70х24+4 с подрезными ножами.
  • Заточной станок Алтай З650 для дисковых пил.
  • Станок для вальцевания ПВ-28 380 В для рамных, ленточных и круглых пил.
  • Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
  • Межпильные проставки, изготавливаются по размерам заказчика.



 Технические характеристики  ЦМР-5
 Размеры обрабатываемых заготовок, мм
 Ширина  600
 Толщина (при пилении одним валом)  100
 Толщина (при пилении двумя валами)  200
 Минимальная длина  1000
 Ширина обработанного материала, мм  10-400
 Количество пил, устанавливаемых на пильный вал, шт   1-10
 Диаметр пил, мм  250-360
 Скорость подачи заготовок, м/мин  6-60
 Производительность средняя расчетная, м3/час  25
 Мощность привода пильного вала (два двигателя), кВт  55
 Частота вращения пильного вала, об/мин  2940
 Частота вращения вала двигателя, об/мин  3000
 Род тока питающей сети  Переменный, трехфазный
 Напряжение питания, В  380
 Мощность привода позиционирования пильного вала (два двигателя), кВт  0,37
 Число оборотов вала, об/мин  1500
 Мощность привода позиционирования прижимных роликов, кВт   0,55
 Число оборотов вала, об/мин  1000
 Мощность привода подачи заготовок, кВт  5,5
 Число оборотов вала, об/мин  1500
 Мощность привода смазочного насоса, кВт  0,09
 Число оборотов вала, об/мин  1500
 Мощность привода компрессора (для прижима заготовки), кВт  1,5
 Число оборотов вала, об/мин  2760
 Общая установленная мощность, кВт  118,38
 Габаритные размеры станка без отдельно расположенного оборудования, мм
 Длина  3550
 Ширина  2070
 Высота  2350
 Общая масса станка, кг  7860
 *Объем, м3  17,27





Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 7860 17.27
1 Станок в сборе 3.55 2.07 2.35 7860 17.268974999999998
Срок поставки: 30-45 рабочих дней (г. Новозыбков)
