ГлавнаяКаталогСтанки многопильные Многопильный станок дисковый Алтай 2Ц16-400 Белая Акула (2х55 кВт)
В корзину



"Белая акула" - международний двухвальный дисковый многопил, мощность пильных валов 2х55 кВт

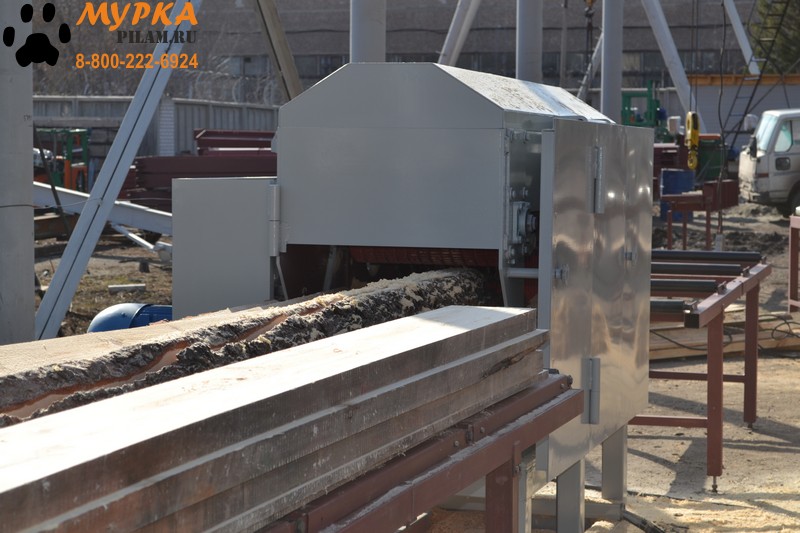

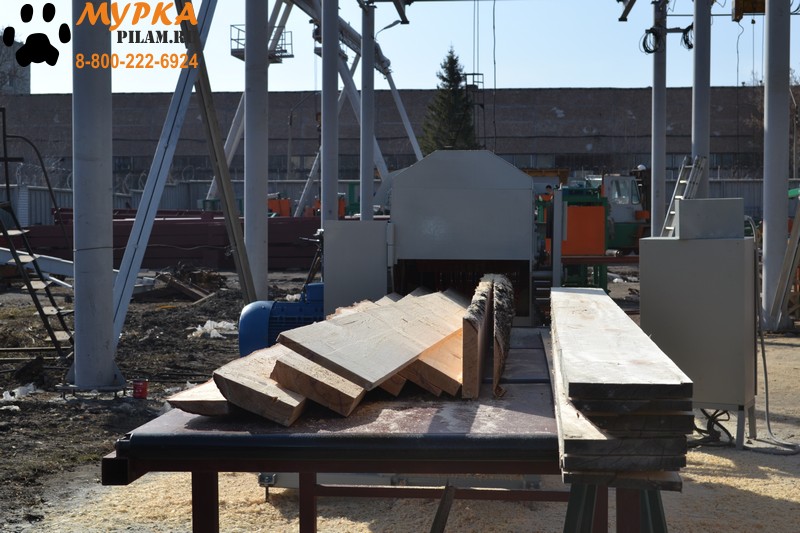

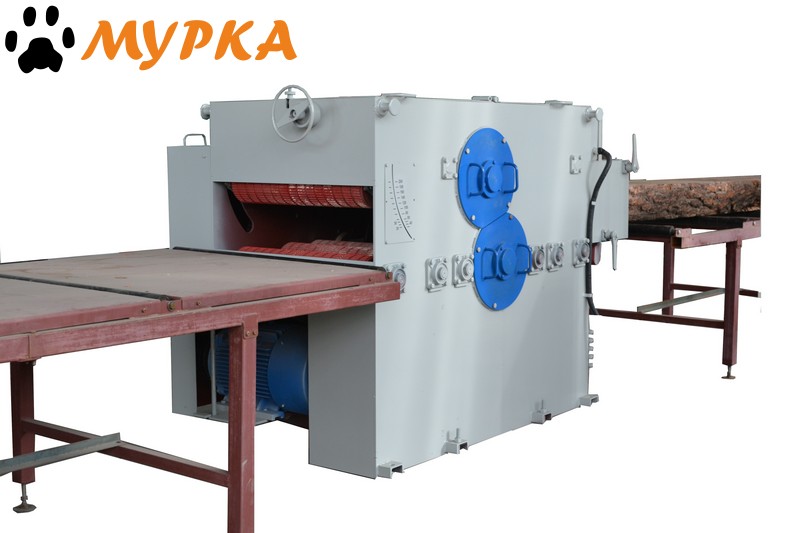

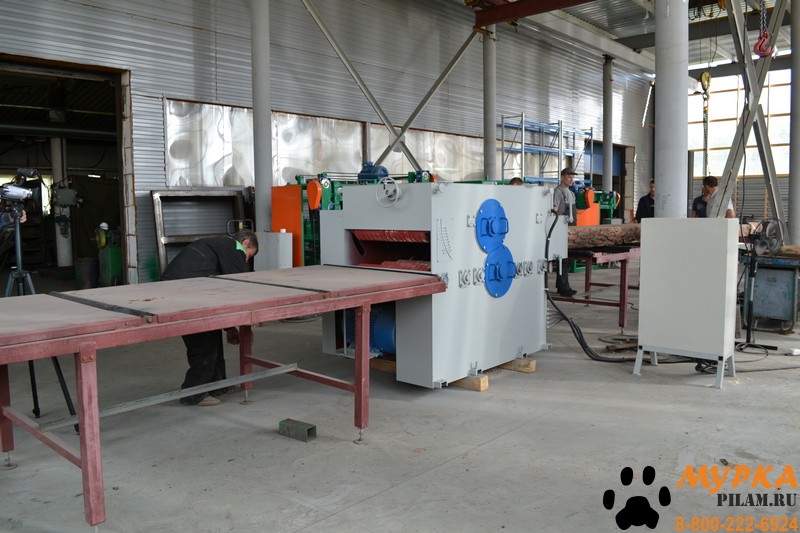

Станок двухвальный, многодисковый Алтай 2Ц16-400 "Белая акула" является станком второго ряда и предназначен для продольного раскроя двухкантного бруса (лафета) на обрезной материал.



Внимание!

В комплект поставки дисковые пилы и рольганги не входят.



Особенности прирезного многопильного станка Алтай 2Ц16-400

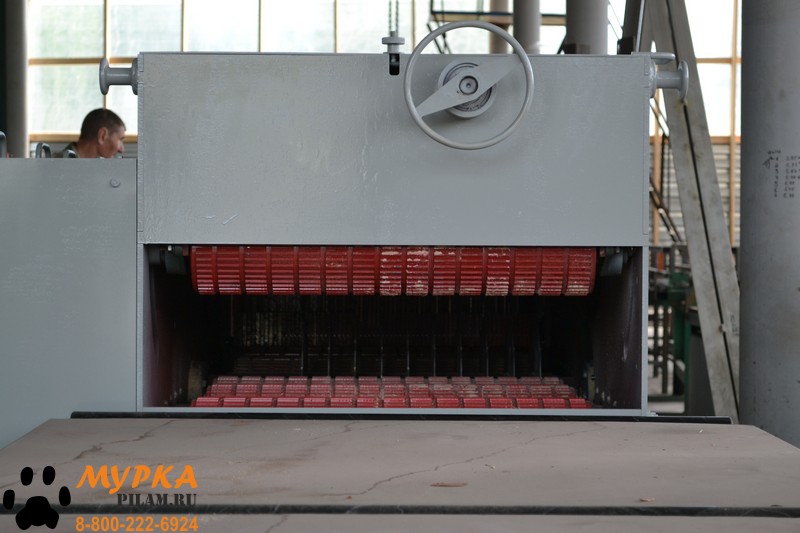

Станок стационарного типа. Прост и надежен в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между пилами устанавливается специальными распорными втулками (проставками, разлучками). Станок имеет когтевую завесу с верхними и нижними когтевыми шторками. Перемещение бревна осуществляется роликовым транспортером (рябухами) что обеспечивает высокую точность перемещения заготовки и прямолинейность пропила. Привод пильных валов осуществляется от 2-х электродвигателей каждый по 55 кВт и частотой вращения 3000 об/мин через клиноременную передачу, что значительно снижает вибрации передаваемые от работающих двигателей на пильные валы и увеличивает долговечность подшипниковых опор вала, способствует повышению качества обрабатываемых поверхностей. Режущим инструментом является пила как простая, так и с победитовыми напайками отечественного или импортного производства, рекомендуемое число зубьев не более 24. Конструкция станка позволяет быстро производить замены дисковых пил и одновременно устанавливать на нем до 10 дисковых пил диаметром 400 мм и расстоянием между крайними пилами 630 мм. Посадочный диаметр дисковых пил - 75 мм (с двумя шпоночными пазами). Применение в станке 2х пильных валов дает возможность распиливать брус толщиной до 125+125=250 мм пилами малого диаметра с высокой скоростью резания, что повышает качество получаемого на станке пиломатериала.



Рекомендуем приобрести дополнительно

Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком Алтай 2Ц16-400:

  • Дисковая пила 400х75.
  • Заточной станок Алтай З650 для дисковых пил.
  • Транспортер Алтай для отвода опила.
  • Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
  • Рольганг неприводной Алтай (3х1 м).
  • Частотный преобразователь Инстар 3,7 кВт, 380 В (Китай).
  • Межпильные проставки, изготавливаются по размерам заказчика.



 Технические характеристики  2Ц16-400
 Размеры обрабатываемых заготовок
 Максимальна ширина заготовки, мм  650
 Максимальная ширина между крайними пилами (постова), мм  630
 Максимальная высота пропила, мм  240
 Минимальная высота пропила, мм  30
 Минимальная толщина получаемой доски, мм  20
 Минимальная длина заготовки, мм  1500
 Количество пил, устанавливаемых на пильные валы, шт   2х10
 Диаметр пил, внеш/внутр, мм  400/75
 Ширина пропила, тело пилы/с напайками, мм
 Скорость подачи заготовок, м/мин / (с частотником, м/мин)  9, 11, 14 / (от 0 до 13.6)
 Производительность (на входе), м3/смена  От 70
 Мощность привода пильного вала (два двигателя), кВт  2х55
 Частота вращения пильного вала, об/мин  3000
 Род тока питающей сети  Переменный, трехфазный
 Напряжение питания, В  380
 Мощность привода подачи заготовок, кВт  3
 Общая установленная мощность, кВт  113
 Габаритные размеры станка без отдельно расположенного оборудования, мм
 Длина  2080
 Ширина  1290
 Высота  1675
 Общая масса станка, кг  2395
 Объем, м3  4,5



Чертеж дисковой пилы для многопильного дискового станка 2Ц16-400 Белая Акула

Чертеж дисковой пилы

Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 2500 6.71
1 Пильный блок 2.4 1.3 2.15 2500 6.708
Срок поставки: 5-15 рабочих дней (г. Барнаул)
