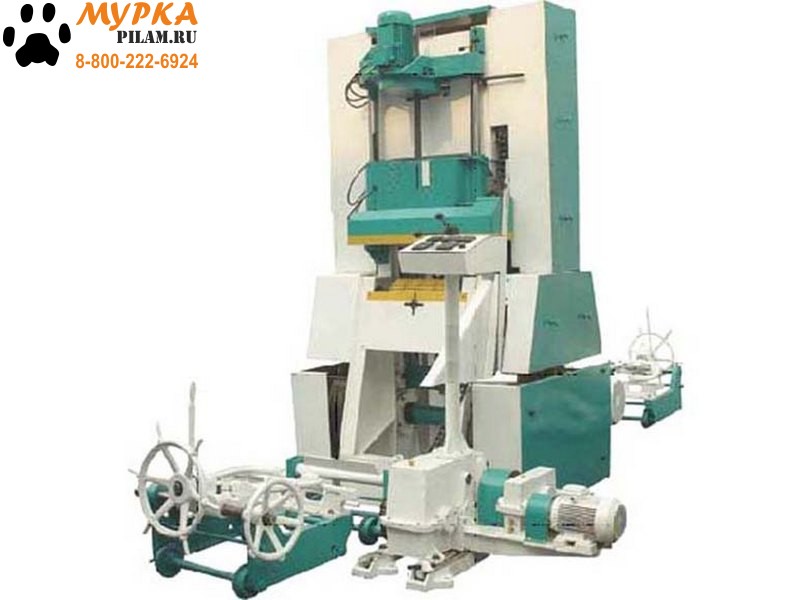

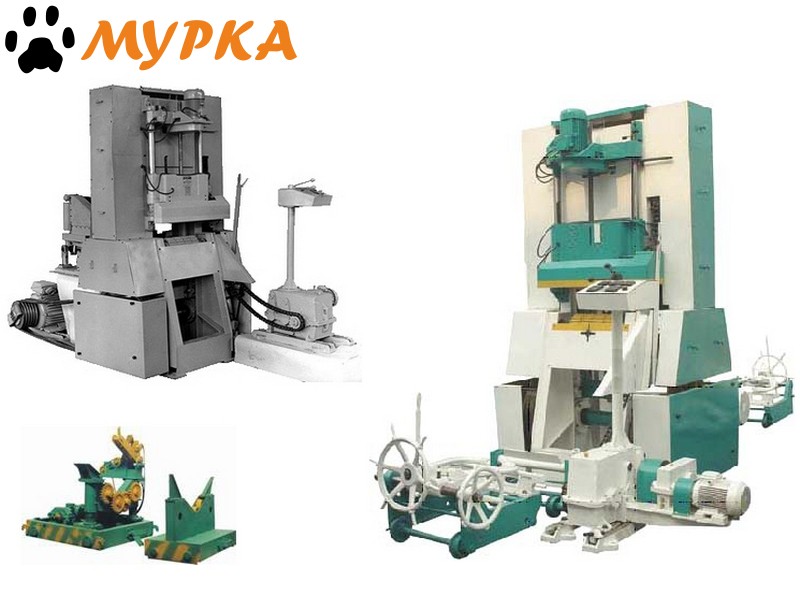

Лесопильная рама Р63-4Б - профессиональная вертикальная одноэтажная пилорама

Предназначена для продольного раскроя брёвен и брусьев различных пород древесины (в том числе твёрдолиственных) на пиломатериалы.



Внимание!

В комплект поставки пилы, тележки и рельсовый путь не входят!



Принцип работы и конструктивные особенности Р63-4Б

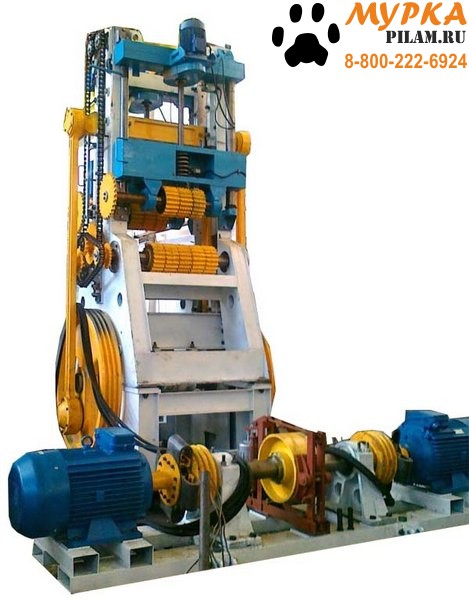

Пилорама состоит из станины сборно-сварной конструкции, включающей боковины коробчатого сечения, верхние и нижние горизонтальные связи и подрамник. На станине пилорамы монтируются все узлы и механизмы лесопильной рамы.

Распиловка бревен осуществляется возвратно-поступательным движением пильной рамки с укрепленным на ней поставом пил по направлению. Движение к пильной рамке передается от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифленых подающих роликов (рябух) со скоростью до 6 м/мин, что обеспечивает высокую производительность рамы. Подача и прижим сырья электромеханический. Механизм подачи бесступенчатый.

Электрооборудование лесопильной рамы, выполнено для питания от сети переменного трехфазного тока напряжением 380 В, частотой 50 Гц. Для приводов механизма резания и подачи используются асинхронные электродвигатели с короткозамкнутым ротором, для приводов перемещения передних и задних ворот - асинхронные электродвигатели с короткозамкнутым ротором с повышенным скольжением.

Вид климатического исполнения — УХЛЗ по ГОСТ 15150-69.



Некоторые преимущества Р63-4Б
  • Низкое энергопотребление, около 4 кВт электроэнергии на куб распиливаемого леса.
  • Электромеханический прижим верхней подающей рябухи.
  • Высокое качество пропила - такое же, как у ленточных пилорам.
  • Высокая производительность.
  • Устойчивость в работе при низких температурах.
  • Надежность и простота в эксплуатации.
Рекомендуем приобрести дополнительно

Для подачи бревна (лафета) в пильную каретку и прижима его вальцами, рекомендуем дополнительно приобрести тележки в количестве 4 шт. (2 шт. подающих тележек и 2 шт. принимающих). Рельсовый путь для тележек рекомендуется изготавливать длиной 9 м с каждой стороны станка. Через 2-3 месяца после запуска оборудования происходит износ захватов, а срок их изготовления может доходить до 2-х месяцев, поэтому рекомендуем приобрести заранее дополнительный комплект верхних и нижних захватов.

  • Тележка (подающая и принимающая).
  • Рельсовый путь.
  • Рамные пилы (с напайками).
  • Комплект захватов.
 Технические характеристики  Р63-4Б
 Ширина просвета пильной рамки, мм  630
 Ход пильной рамки, мм  400
 Максимальный диаметр распиливаемого бревна, мм  530
 Длина распиливаемого бревна, мм  3000 - 7500
 Число двойных ходов пильной рамки, ход/мин  285
 Подача бревна или бруса на один двойной ход пильной рамки, мм   3 - 22
 Число пил в поставе, шт  3 - 12
 Подача бревна или лафета, м/мин  до 6
 Механизм подачи  бесступенчатый
 Характеристики пилы
 Длина, мм  1250
 Ширина, мм  180
 Толщина, мм  2,2 / 2,5
 Общая установленная мощность, кВт  44,4
 Электродвигателя привода механизма резания  37
 Электродвигателя привода подачи  2,2
 Электродвигателя привода перемещения передних ворот  2,6
 Электродвигателя привода перемещения задних ворот  2,6
 Род тока питающей сети  380В / 50Гц
 Габаритные размеры, мм
 Длина  4232
 Ширина  2615
 Высота  3000
 Масса, кг  6290

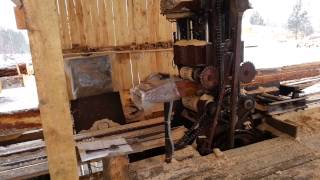

Смотреть видео



Комплект поставки Р63-4Б:

1. Рама лесопильная вертикальная одноэтажная модель Р63-4Б в сборе.

2. Запасные части

  • Ползун призматический (20.05.122) - 4 шт.
  • Ползун плоский (20.05.131) - 4 шт.

3. Инструмент и принадлежности

  • Ключ (912.300) - 1 шт.
  • Уклономер (20.18.200) - 1 шт.
  • Линейка установочная (23.18.100) - 1 шт.
  • Ключ ГОСТ 16985-79 (7811-0436 2х9) - 1 шт.
  • Ключ ГОСТ 16985-79 (7811-0437 2х9) - 1 шт.

4. Руководство по эксплуатации, паспорт, гарантийный талон.
