ГлавнаяКаталогПилорамы ленточные Ленточная пилорама Тайга Т3Л (11 кВт)
В корзину

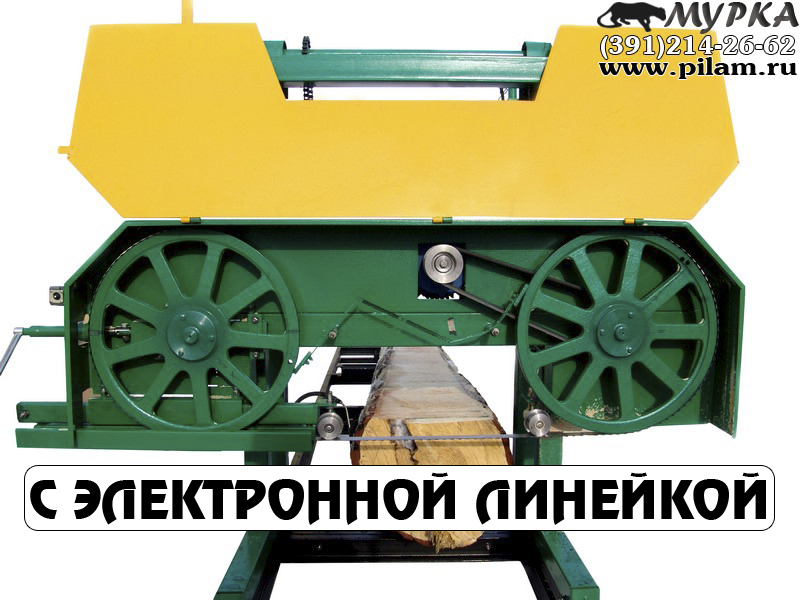

Тайга Т3Л с электронной линейкой, лауреат конкурса "100 ЛУЧШИХ ТОВАРОВ РОССИИ"

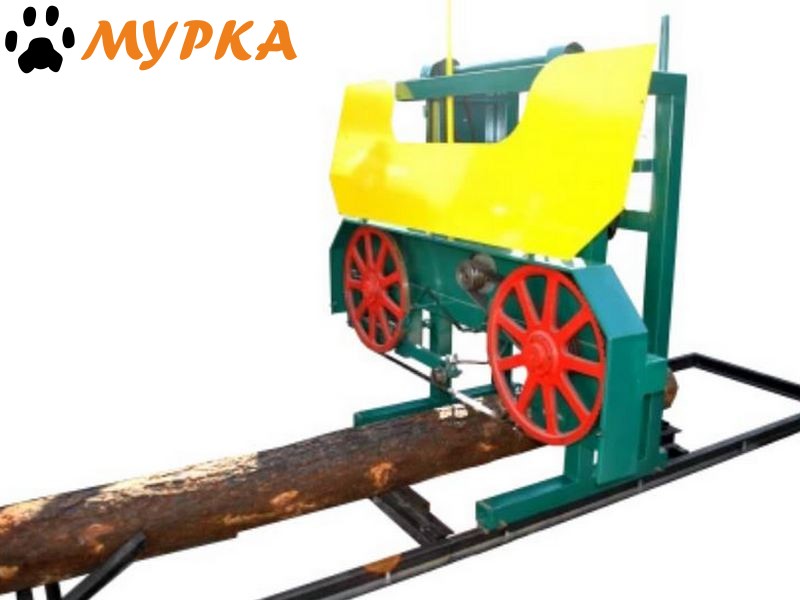

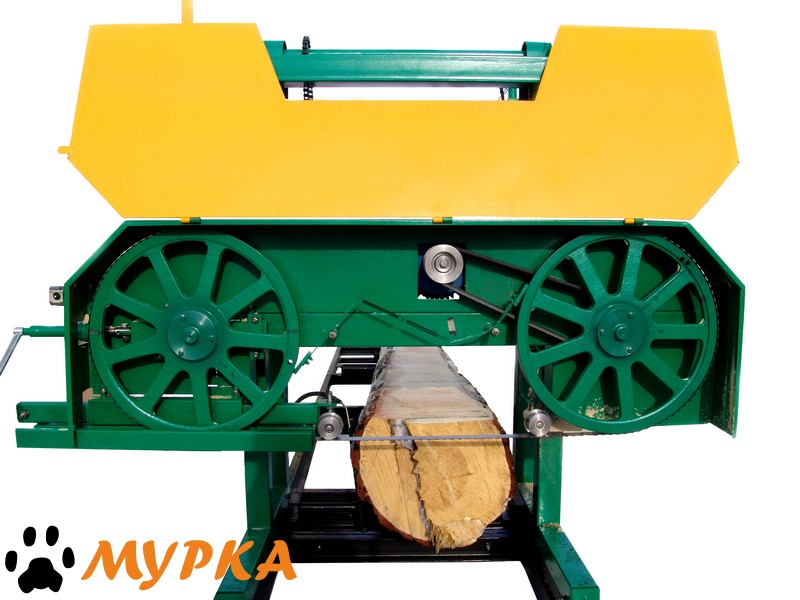

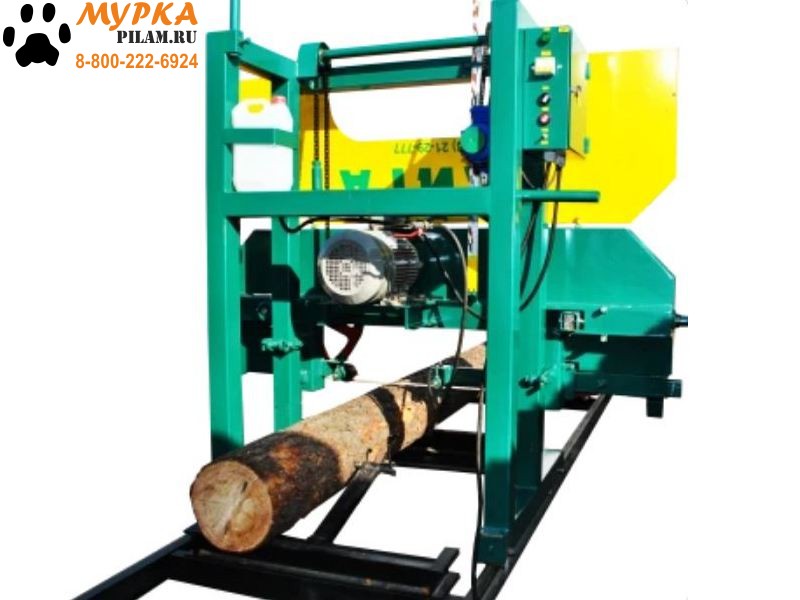

Ленточная пилорама Тайга Т3Л с установленной электронной линейкой "Micron-4" является пилорамой с электроприводом, предназначенной для распиловки бревен на брус, лафет, обрезную и необрезную доски и так далее.



Внимание!

Уточнить точную цену и сроки изготовления можно у наших менеджеров.



Электронная линейка КПС "Micron-4"

КПС "Micron-4" предназначена для автоматизации технологического процесса распиловки на горизонтальных ленточных пилорамах. С помощью "Micron-4" автоматизируются практически все технологические операции по управлению механизмом подъема и опускания пилы при распиловке:

  • Установка толщины доски с учетом толщины пропила.
  • Постоянный контроль координаты (размер от "0" или "стола" до ленточной пилы).
  • Запоминание координаты последнего пропила.
  • Выполнение математических операций (сложение и умножение) и запоминание последовательности (списков) толщин досок, для последующей распиловки.
  • Запоминание "списков координат" по которым в установленной последовательности необходимо производить распил.
  • Выполнение команды установить пилу на заданную координату.

Электронная линейка КПС "Micron-4" - это специальный промышленный компьютер ленточных пилорам, который автоматизирует все технологические операции по установке пилы на необходимый размер. Электронная линейка увеличивает производительность и точность распиловки. Это достигается за счет:

  • Быстрой и точной установки пилы на заданную координату.
  • Облегчения умственной работы, исключение ошибок вычислений оператора ленточной пилорамы. Выполнение математических операций, учет толщины пропила, сложение, вычитание и запоминание последовательности распиливаемых досок.
  • Удобство визуального контроля.
  • Возможности совмещать операции перемещения пилы и загрузки/выгрузки досок и т.д.

Установленная электронная линейка не использует переделку электрической схемы пилорамы, это значит, что производить ремонт и обслуживание станка может любой электрик, а в случае поломки электронной линейки, на пилораме можно продолжать работать. "Micron-4" надежное устройство, тестирование производилось в реальных условиях и на самых разных ленточных пилорамах. Увеличивает производительность на 10-15% и увеличивает общий процент выхода пиломатериалов.



Рекомендуем приобрести дополнительно

Главным расходным материалом для ленточных пилорам являются пилы. Ленточные пилы требуют к себе особого внимания, их нужно периодически точить и разводить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести с ленточной пилорамой Тайга Т3Л:

А также, для регулировки рельсового пути по уровню рекомендуем приобрести комплект анкерных болтов:



 Технические характеристики  Тайга Т3Л
 Максимальный диаметр распиливаемого бревна, мм  900
 Минимальный диаметр распиливаемого бревна, мм  100
 Длина распиливаемого бревна, мм  6500
 Диаметр пильных шкивов, мм  600
 Производительность, м3  6-12
 Скорость пильной ленты, м/с  30
 Габаритные размеры станка, мм
 Длина  930
 Ширина  2000
 Высота  1700
 Габаритные размеры рельсового пути, мм
 Длина  7900
 Ширина  1060
 Масса, кг  633
 Объём, м3  3,55
 Мощность двигателя, кВт
 Привода пилы  11
 Напряжение, В  380
 Подъёма-опускания  0,55



Масса-габаритные размеры

Скачать точные масса-габариты всех узлов ленточной пилорамы Тайга Т3Л.



Смотреть видео: Технические характеристики и работа ленточной пилорамы Тайга Т3 (Т3Л)



Преимущества ленточных пилорам

Ленточные пилорамы позволяют без дополнительной обработки распускать практически любой лес. Специальная конструкция ленточных пилорам позволяет в несколько раз увеличить производительность за счет одновременной обработки двух и более лафетов. Электрическая ленточная пилорама имеет низкое потребление электроэнергии, это особенно важно для предприятий, расположенных в отдаленных районах с ограниченной подачей электроэнергии. Европейский стандарт качества распила - равномерная толщина (разнотолщинность не превышает 1 мм по длине обрабатываемого материала 6,5 м), правильное сечение (геометрия) изделий, чистая поверхность, при дальнейшей обработке с которой снимается минимальное количество стружки. Малая толщина пропила, всего 1,9 мм. Средний выход пиломатериала достигает порядка 87 % по необрезной доске. Безпереналадочный раскрой бревна. Ленточные пилорамы без переналадки позволяют раскроить бревно на брус или доску любой толщины (от 1 мм) в том числе обрезную. Минимальное время распила одного изделия. Распиловка изделия длиной 6,5 м, диаметром 650-900 мм (один прогон) занимает порядка 30-50 с. Мобильность. Ленточные пилорамы мобильны, могут быть смонтированы (демонтированы, перевезены) в кратчайшие сроки практически на любой площадке. Стальные шкивы диаметром 520-600 мм. Применение больших шкивов не подверженных деформации позволяет увеличить скорость пиления, улучшить качество пиломатериалов и срок службы ленточных пил. Быстрота замены ленточной пилы. На ленточной пилораме замена пилы на пильном механизме составляет менее 1 мин. Широкий спектр используемых полотен. Длина обработки от 1,5 до 6,5 м. Прочная рама с усиленной конструкцией позволяет при установке дополнительных секций рельсовых путей обрабатывать бревна длиной более 8 м. Идеальное отношение цены и качества. Ленточные пилорамы Тайга не уступают по качеству западным аналогам, но значительно дешевле их, в том числе и ряда российских.

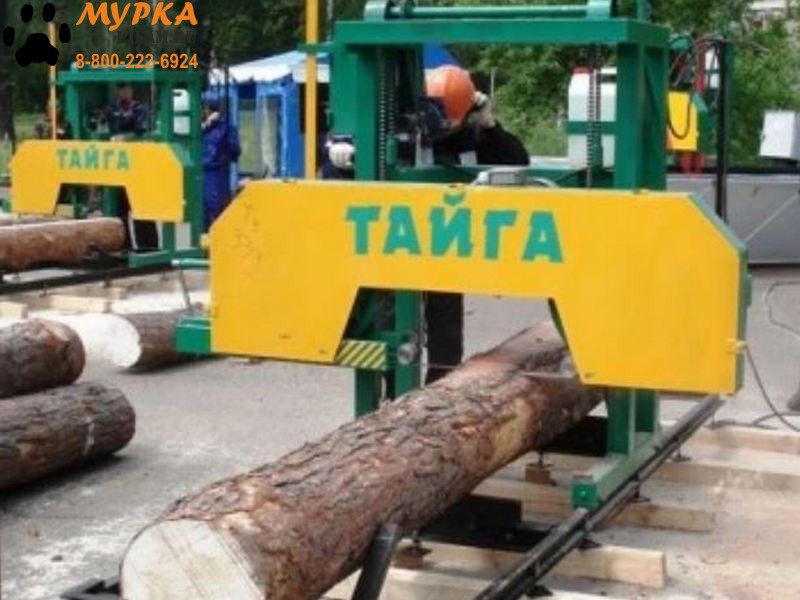

Смотреть видео: ленточная пилорама в работе, выставка

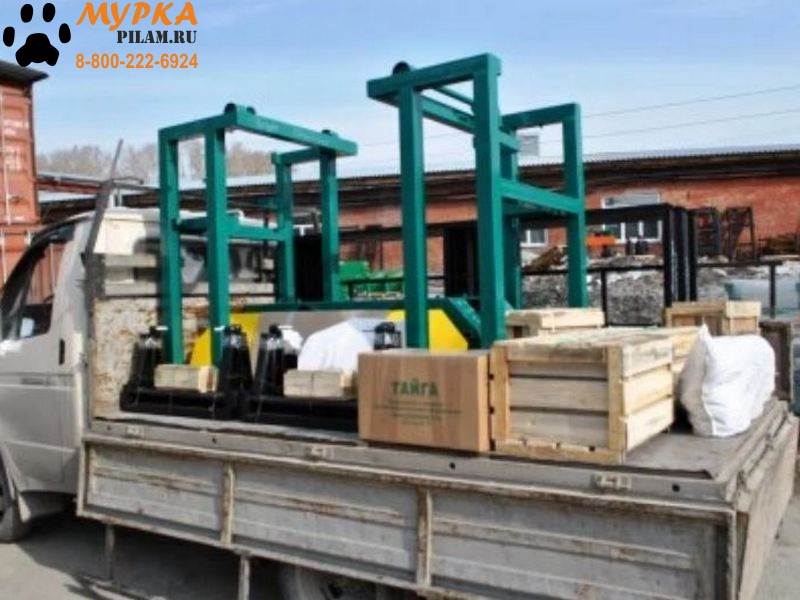

Комплект поставки ленточной пилорамы Тайга Т3Л (Т2Л, Т2МЛ, Т4Л)

1. Пильная рама - 1 шт.

  • Редуктор подъема/опускания - 1 шт.
  • Электродвигатель подъема/опускания - 1 шт.
  • Цепи крепления пильного механизма - 2 шт.
  • Цепь передачи усилия подъема/опускания - 1 шт.
  • Кабель электрический питания пилорамы (длина кабеля соответствует полному проходу пильной рамы по путям) - 1 шт.
  • Струна с креплениями для электрического кабеля - 1 шт.
  • Бачок для жидкости смазки пилы с системой слива - 1 шт.
  • Щиток управления электропитанием - 1 шт.
  • Линейка измерительная - 1 шт.

2. Пильный механизм - 1 шт.

  • Ведущее колесо - 1 шт.
  • Ведомое колесо - 1 шт.
  • Механизм натяжения пилы - 1 шт.
  • Линейка подвижного ролика успокоителя - 1 шт.
  • Ролики успокоительные - 2 шт.
  • Пилоулавливатель - 1 шт.

3. Коробка деталей и инструментов сборки и обслуживания пилорамы - 1 шт.

  • Динамометрический ключ натяжки пилы - 1 шт.
  • Ремни электродвигателя привода пилы - 2 шт.
  • Опорные ведущие ролики пильной рамы - 2 шт.
  • Опорные ведомые ролики пильной рамы - 2 шт.
  • Ведущий прижимной ролик пильного механизма - 1 шт.
  • Ведомый прижимной ролик пильного механизма - 1 шт.
  • Сливной шланг системы смазки пилы - 1 шт.
  • Тавотницы для смазки подшипников колес - 2 шт.
  • Труба поддержки струны электрического кабеля (гусак) - 1 шт.
  • Пружина фиксации прижимных скребков ведущего и ведомого колес - 2 шт.
  • Отвесы к цепям подъема/опускания пильной каретки - 2 шт.
  • Фигурная гайка натяжения пилы - 1 шт.
  • Набор болтов/гаек/шайб для крепления узлов пильной рамы - 1 шт.
  • Опорный подшипник болта натяжения - 1 шт.
  • Резиновые замки крепления крышки - 2 шт.
  • Шпилька крепления эл. двигателя - 1 шт.
  • Планка крепления измерительной линейки - 1 шт.
  • Руководство по эксплуатации пилорамы/паспорт/гарантийный талон - 1 шт.

4. Крышка пильного механизма - 1 шт.

  • Крышка пильного механизма - 1 шт.

5. Составные рельсовые пути - 3 шт.

  • Составные рельсовые пути - 3 шт.

6. Стойки натяжения электрического кабеля - 2 шт.

  • Стойки натяжения электрического кабеля - 2 шт.

7. Система крепления бревна - 1 шт.

  • Накладки к рельсовым путям с системой крепления бревен и системой упоров (крайние) - 2 шт.
  • Накладки к рельсовым путям (промежуточные) - 3 шт.
  • Фиксаторы системы крепления бревна - 2 шт.

8. Электродвигатель привода пилы со шкивом - 1 шт.

  • Электродвигатель привода пилы - 1 шт.
  • Шкив двухручьевой - 1 шт.
  • Площадка крепления двигателя - 1 шт.

9. Элетронная линейка КПС "Micron-4" - 1 шт.



Смотреть видео: Комплект поставки, монтаж, запуск и работа ленточных пилорам Тайга





#Станки_Мурка купить ленточную пилораму тайга Buy tape tape tape #купить_ленточную_пилораму_тайга #Buy_tape_tape_tape
#Станки_Мурка ленточка станок Ribbon machine #ленточка_станок #Ribbon_machine

#Станки_Мурка купить ленточную пилораму тайга Buy tape tape tape #купить_ленточную_пилораму_тайга #Buy_tape_tape_tape ленточка станок Ribbon machine #ленточка_станок #Ribbon_machine



Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 615.5 3.38
1 Рама пильная Т3Л 1.06 0.95 1.7 110 1.7118999999999998
2 Каретка пильная Т3Л 1.85 0.5 0.6 160 0.555
3 Крышка пильной каретки 1.8 0.02 0.55 12 0.019800000000000005
4 Рельсовый путь пилорамы Т3Л (1 секция) 2.7 1.05 0.08 56 0.22680000000000003
5 Рельсовый путь пилорамы Т3Л (1 секция) 2.7 1.05 0.08 56 0.22680000000000003
6 Рельсовый путь пилорамы Т3Л (1 секция) 2.7 1.05 0.08 56 0.22680000000000003
7 Накладки к рельсовым путям и коробка с опорными роликами 0.9 0.25 0.5 68.5 0.1125
8 Привод пилы Т3Л (ящик) 0.65 0.5 0.55 67 0.17875000000000002
9 Электрокомплект Т3Л (ящик) 0.65 0.55 0.35 30 0.12512500000000001
Срок поставки: 5-15 рабочих дней (г. Новосибирск)
