ЛС-50-1200, распиловка пластиковых труб

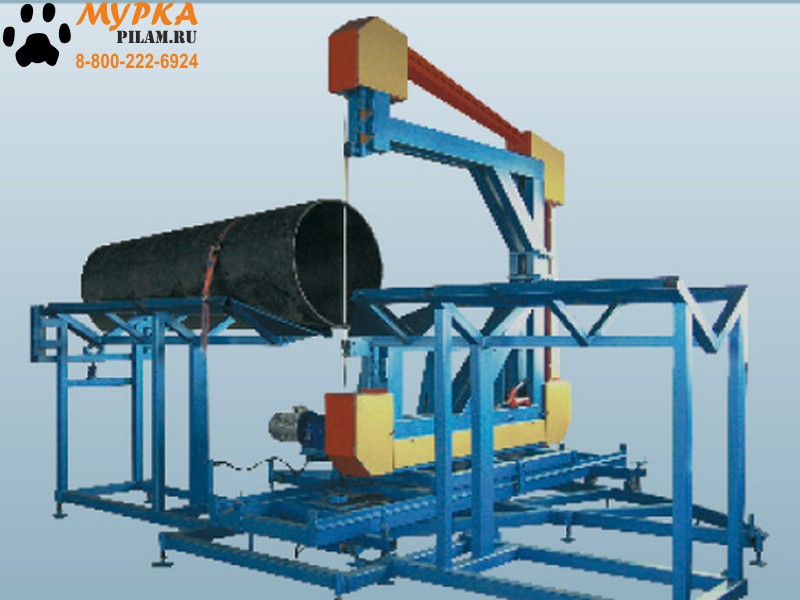

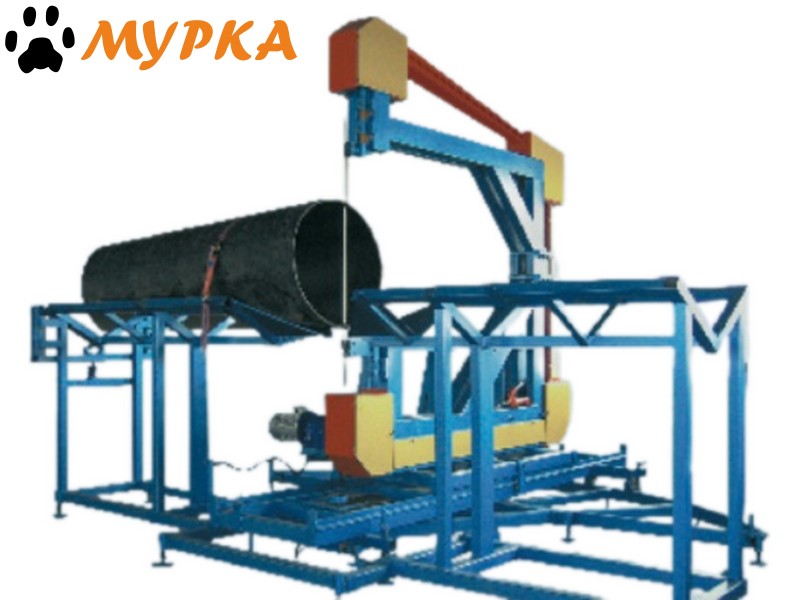

Ленточнопильный станок ЛС-50-1200 предназначен для распиловки пластиковых труб и оболочек диаметром до 1200 мм под углами от 0 до 45 градусов к торцу трубы.

Ленточнопильная головка станка, смонтированная на поворотной платформе, перемещается под заданным углом к разрезаемой трубе по высокоточным направляющим.

Разрезаемая труба закрепляется на ложементах, которые могут быть доукомплектованы (опция) подкатной тележкой для труб длиной более 6 метров.

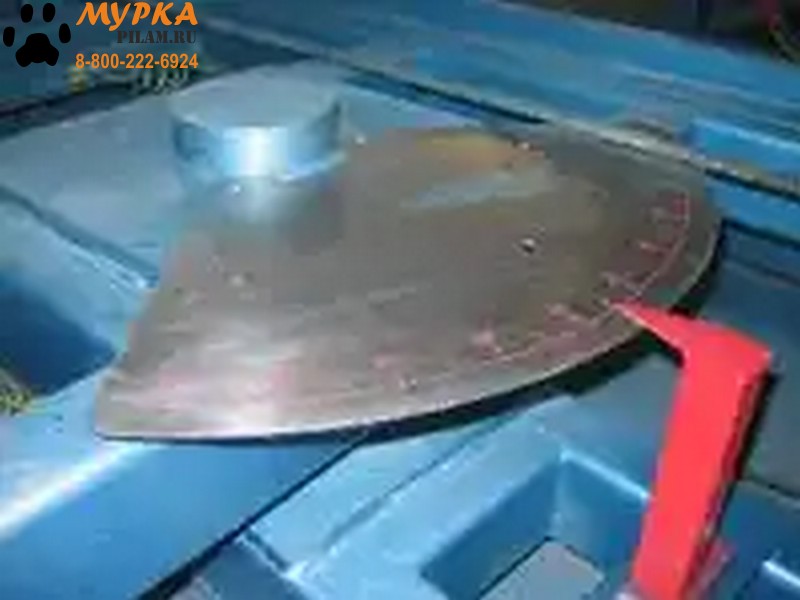

Для установки станка на требуемый угол реза заготовки необходимо (фото 3):

поднять (от пола) опорные винты;
развернуть станок на требуемый угол по лимбу;
зафиксировать положение станка опорными винтами.

Для разворота ленты на 90 градусов служат два узла разворота. Верхний узел разворота установлен на регулируемой штанге, позволяющей изменять длину участка разворота ленты в зависимости от размера распиливаемой заготовки.

Переносной пульт управления станком на лицевой панели имеет (фото 4):

кнопку аварийного отключения станка 1;
кнопку остановки главного привода 2;
кнопку включения главного привода 3;
сигнальная лампа 4;
регулятор скорости подачи 5;
кнопку включения подачи вперед 6;
кнопку остановки подачи 7;
кнопку включения подачи назад 8.

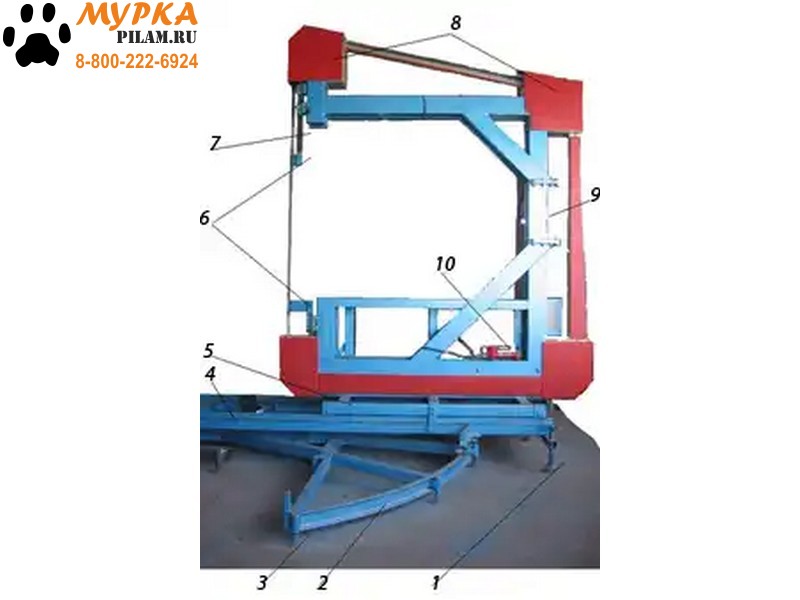

Станок состоит из следующих основных составных частей (фото 5):

станины 9;
четырех пильных колес, защищенных кожухами 8;
поворотной платформы 5 с рельсовыми направляющими (путем) 4;
опорной рамы станка 2;
узлов (верхнего и нижнего) разворота пильной ленты 6;
механизма натяжения пильной лента с гидронатяжкой 10.

Рама станка 9 представляет сварную конструкцию, смонтированную на подвижной тележке 5, имеющей возможность перемещения по рельсовым направляющим 4 в сторону заготовки и назад.

Рельсовые направляющие, в свою очередь, могут разворачиваться по сегментному основанию 2 на требуемый угол пиления. На раме станка на регулируемых опорах смонтированы четыре направляющих опорных колеса пильной ленты. Нижние колеса смонтированы на раздвижной рамке, состоящей из подвижной и неподвижной вилок. Натяжение пильной ленты осуществляется раздвижением вилок механизмом гидронатяжки 10. При этом усилие на подвижную вилку передается через специальный демпфер, а контроль усилия натяжения ленты осуществляется по манометру гидросистемы. Рекомендуемое усилий натяжки 11 МПа.

Рекомендуем приобрести дополнительно

Главным расходным материалом для ленточных пилорам являются пилы. Ленточные пилы требуют к себе особого внимания, их нужно периодически точить и разводить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести:

Технические характеристики	ЛС-50-1200
Максимальный диаметр разрезаемой трубы, мм	1200
Длина трубы	не ограничена
Угол реза по отношению к торцу трубы, °	0 ± 45
Скорость пильной ленты, м/сек	9,3
Характеристики пильной ленты, мм
Длина	12370
Ширина	34
Толщина	1,1
Мощность, кВт
Электродвигателя привода пилы	7,5
Электродвигателя привода подачи	0,25
Напряжение, В	380
Габаритные размеры станка, мм
Длина	6000
Ширина	6700
Высота	4300
Масса, кг	4000
