Приспособление для установки необходимого вылета ножа
Приспособление магнитное предназначено для точного выставления ножей в ножевых барабанных фрезах, применяемых на четырёхсторонних станках, и регулировки ножей строгальных головок и фрез на фуговальных, и рейсмусовых станках.

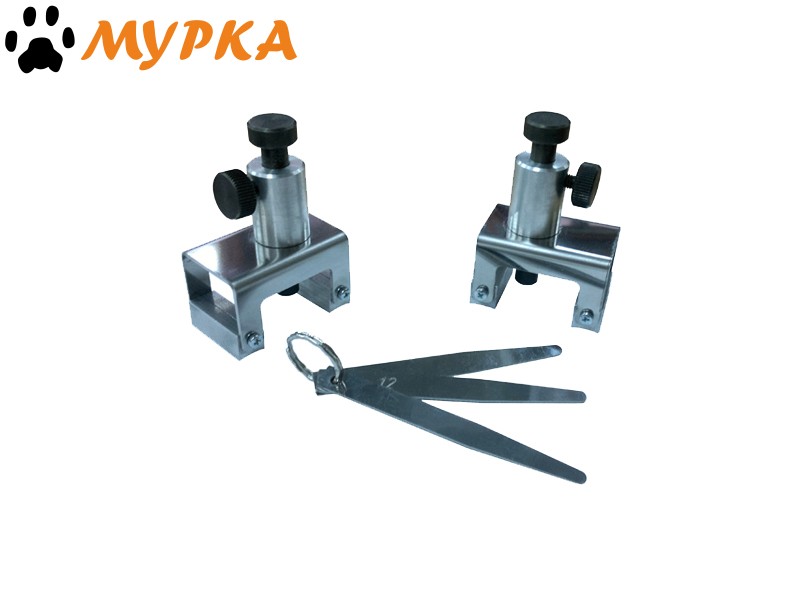

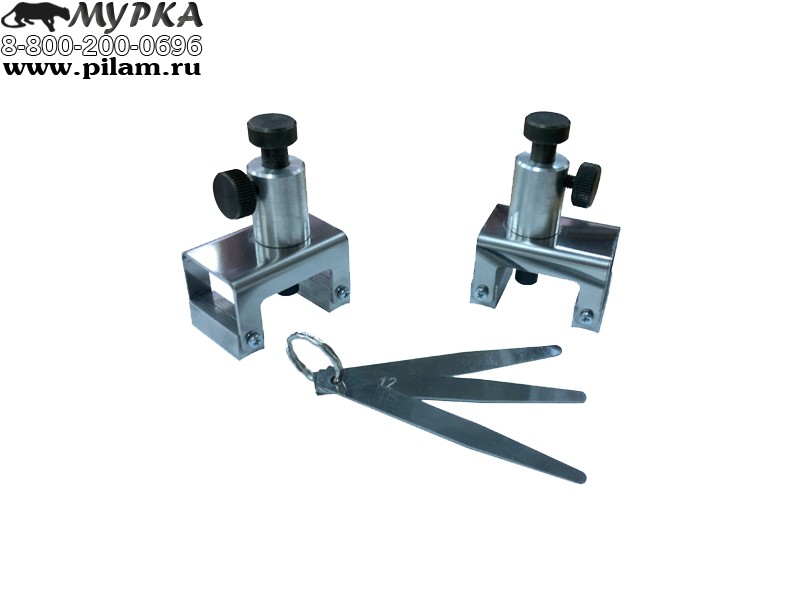

Цена указана за 1 комплект. В комплекте две магнитных оправки и набор щупов толщиной 0,8 - 1 - 1,2 мм.
 |
Установка необходимого вылета ножа относительно поверхности барабана производится при помощи набора щупов на первом, а затем на втором магнитном приспособлении. |
 |
Два магнитных приспособления устанавливаются как показано на рисунке на краях ножевого барабана. Нож, находящийся в ослабленном состоянии, "прилипает" к магнитному основанию штока и затем фиксируется (зажимается) в барабане. |
 |
Установка на столе строгального станка и корпусе инструмента. Для идеального выставления всех ножей необходимо отмечать на столе положение магнитной опоры. |
|
