Элемент системы пылеочистных установок

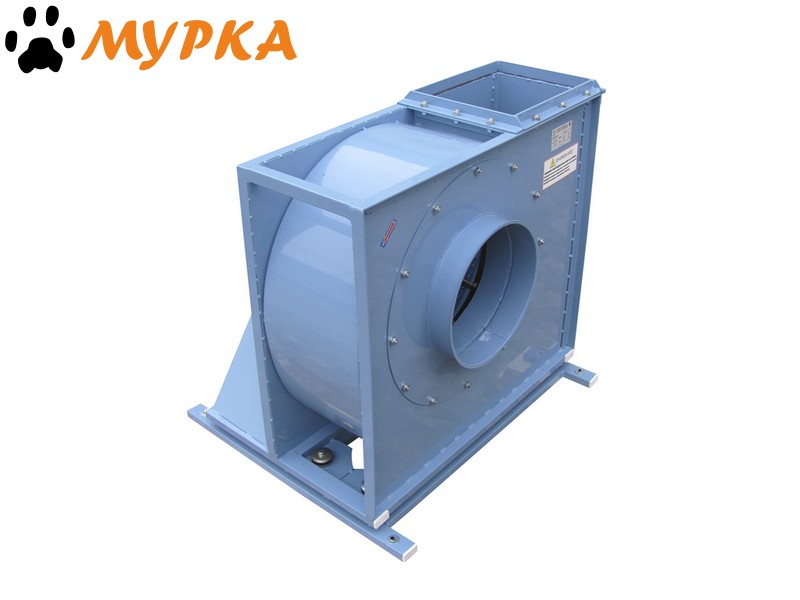

Вентилятор высокого давления ВР 01-4.5 предназначен для удаления сухих не склонных к слипанию материалов, применяется в системах пылеочистных установок для удаления древесной пыли и стружки от деревообрабатывающих станков. Используются в системах пневмотранспорта, для удаления и транспортирования пыли и стружки, а также для других санитарно-технических и производственных целей.

Вентиляторы ВР предназначены для перемещения воздуха и других газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, не содержащих пыли и твердых примесей в количестве более 500 г/м³. Вентиляторы служат для создания разности давления, под действием которой в системе трубопроводов создаётся воздушный поток.

Варианты исполнения ориентации корпуса вентилятора ВР 01-4.5

Варианты исполнения

Технические характеристики	ВР-01-4.5
Максимальная производительность, м³/ч	7100
*Эксплуатационная производительность, м³/час	4000
Разрежение, создаваемое вентилятором, Па	3500
Диаметр входного патрубка, мм	280
Диаметр выходного патрубка, мм	240x300
Диаметр колеса (крыльчатки) вентилятора, мм	400
Частота вращения вентилятора, об/мин	2860
Номинальная мощность, кВт	5,5
Напряжение, В	380
Род тока питающей сети	переменный, трехфазный
Габаритные размеры, мм
- длина	655
- ширина	615
- высота	755
Масса, кг (не более)	65
Объем, м³	0,3

* Рекомендуем, при «предварительном» подборе вентилятора воспользоваться характеристикой ЭКСПЛУАТАЦИОННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ, как информацией, в которой учитываются потери производительности в результате наличия в присоединительной схеме сопротивлений воздуховодов и заборных устройств на станках. Данные не являются величиной фактической и носят рекомендательный характер.

Комплект поставки

Комплектация ВР-01-4.5:
