Серия М, для мебельного производства

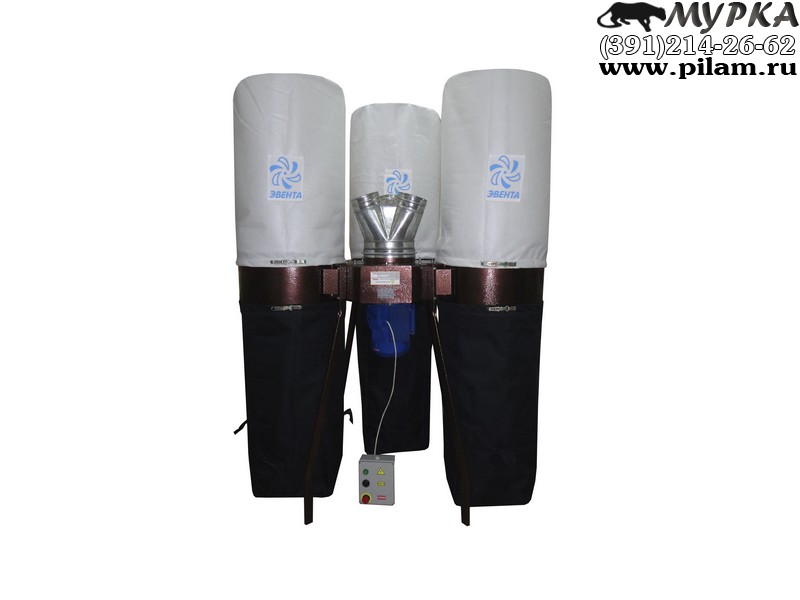

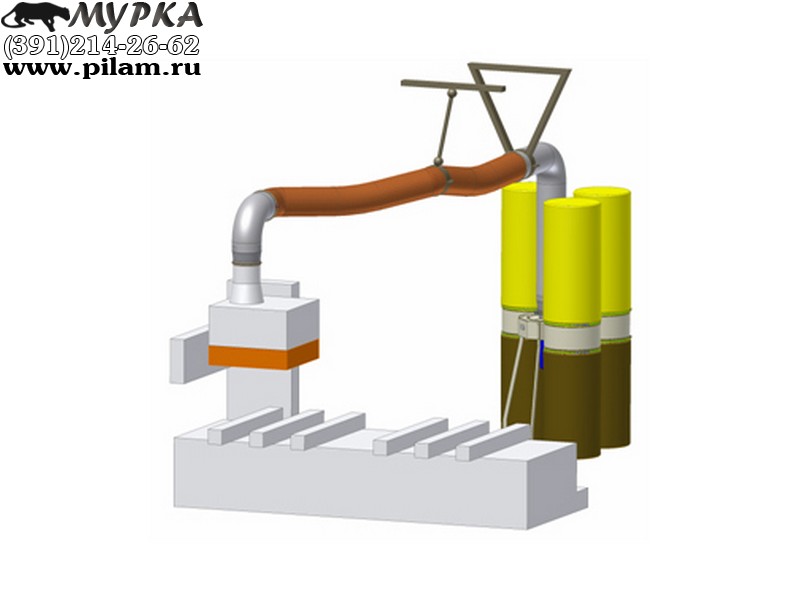

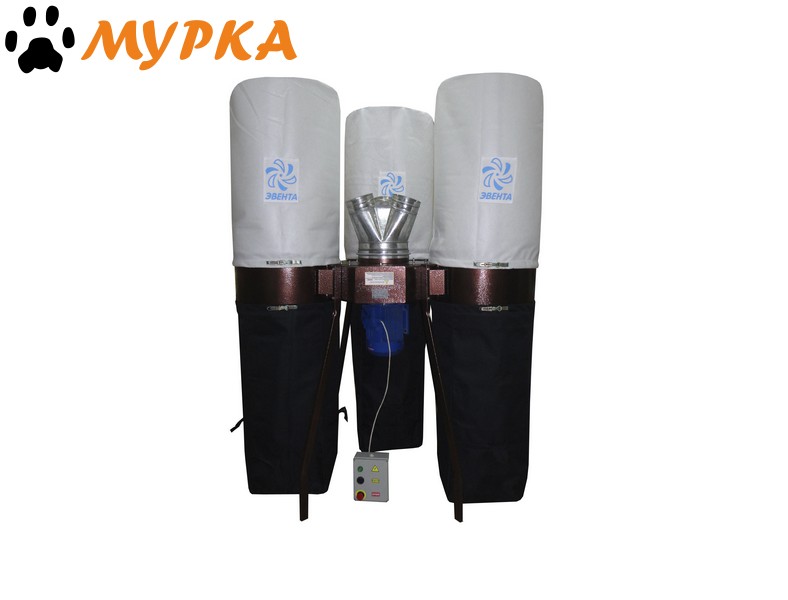

Установка вентиляционная пылеулавливающая УВП-М 5000К (далее по тексту "установка") соответствует требованиям ТУ-3646-001-10675318-2008 и предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств. Предназначена для обслуживания станков с ЧПУ и обрабатывающих центров. Установка осуществляет удаление стружек, опилок, пыли от деревообрабатывающего оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм. Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрой снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал.
В установках серии М установлена крыльчатка закрытого типа с наилучшими техническими характеристиками по скорости воздушного потока до 43 м/с и создаваемым разрежением до 2350 Па. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

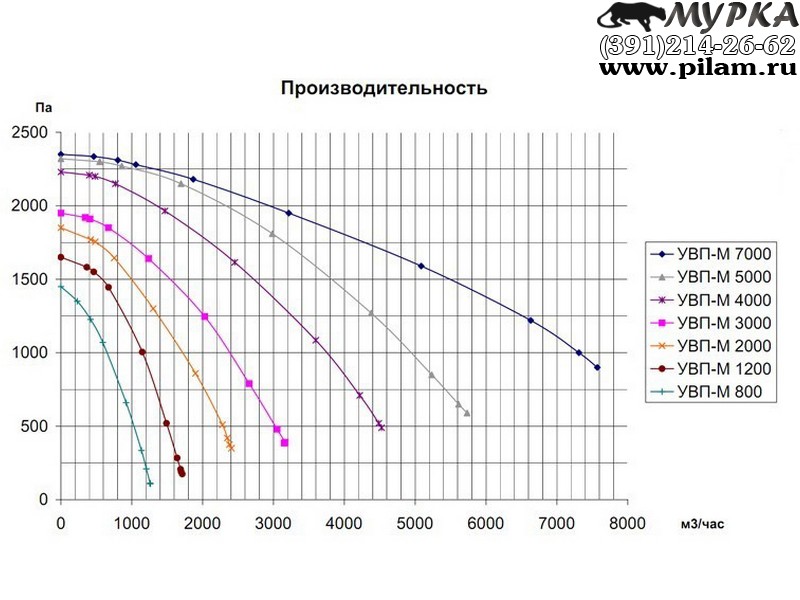

Правила подбора установки
При подборе установки следует обратить внимание на следующие параметры:
- Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
- Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
- Создаваемое разряжение на входе (Па).
- Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
- Наличие в комплектации электро-пусковой аппаратуры.

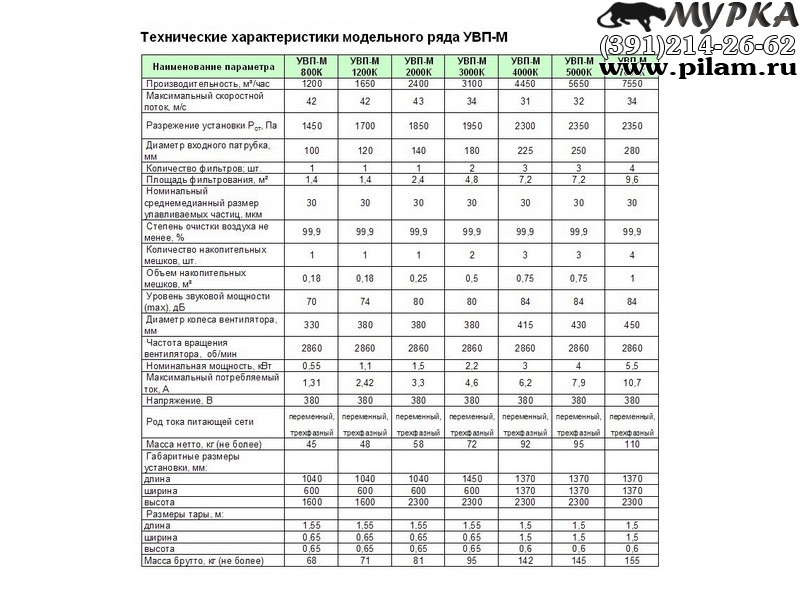

Технические характеристики |
УВП-М 5000К |
Максимальная пропускная способность, м3/час |
5650 |
Максимальный скоростной поток, м/с |
32 |
Разрежение установки Рст, Па |
2350 |
Диаметр входного патрубка, мм |
250 |
Количество фильтров, шт. |
3 |
Площадь фильтрования, м2 |
7,2 |
Номинальный среднемедианный размер улавливаемых частиц, мкм |
30 |
Степень очистки воздуха не менее, % |
99,9 |
Количество накопительных мешков, шт. |
3 |
Объем накопительных мешков, м3 |
0,75 |
Уровень звуковой мощности (max), дБ |
84 |
Диаметр колеса вентилятора, мм |
430 |
Частота вращения вентилятора, об/мин |
2860 |
Номинальная мощность, кВт |
4 |
Максимальный потребляемый ток, А |
7,9 |
Напряжение, В |
380 |
Род тока питающей сети |
переменный, трехфазный |
Габаритные размеры, мм |
|
- длина |
1370 |
- ширина |
1370 |
- высота |
2300 |
Размеры тары, м |
|
- длина |
1,5 |
- ширина |
1,5 |
- высота |
0,6 |
Объем, м3 |
1,35 |
Масса, кг (не более) |
95 |
Масса брутто, кг (не более) |
145 |
Устройство и комплект поставки
Комплектация УВП-М 5000К:
- Обод - 4 шт.
- Стойка - 8 шт.
- Болт М5 - 12 шт.
- Гайка М5 самоконтрящаяся - 12 шт.
- Ножка - 4 шт.
- Предфильтр - 4 шт.
- Фильтр - 4 шт.
- Мешок накопительный - 4 шт.
- Электродвигатель 4 кВт 2860 об/мин - 1 шт.
- Гайка М8 самоконтрящаяся - 23 шт.
- Болт М8х60 - 9 шт.
- Гайка М12 самоконтрящаяся - 4 шт.
- Шайба 12 - 4 шт.
- Болт M8x25 - 2 шт.
- Шайба 8 - 6 шт.
- Бандаж 250 - 1 шт.
- Шайба 8.65Г - 1 шт.
- ПЗУ - 1 шт.
- Корпус - 1 шт.
- Крышка - 1 шт.
- Крыльчатка - 1 шт.
- Коллектор 250-3х138 - 1 шт.
- Шайба 28 - 1 шт.
- Переход 248 - 1 шт.

№ |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
145 |
1.35 |
1 |
Установка вентиляционная пылеулавливающая |
1.5 |
1.5 |
0.6 |
145 |
1.3499999999999999 |
Срок поставки: 3-7 рабочих дней
