ГлавнаяКаталогАспирационное оборудование Шлюзовой механизм МШ-150 (производительность 4,2 м3/час)
119700.00 руб В корзину

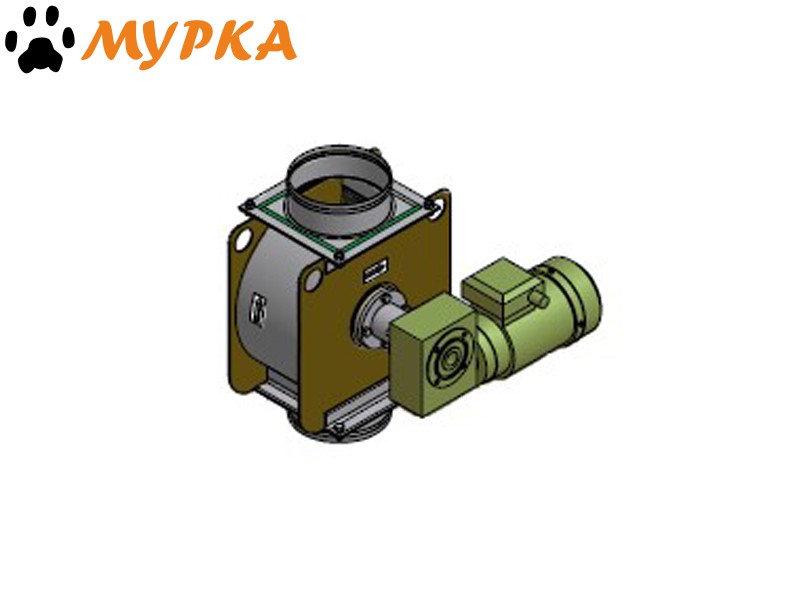

Механизм шлюзовой серии МШ промышленного назначения

Механизм шлюзовой предназначен для разделения зон отличающихся давлением воздуха, может быть установлен на выходе сыпучих продуктов из устройств: разгрузочных бункеров, шнеков, циклонов, пылеулавливающих, пневматических установок, фильтров и прочих, в которых давление воздуха может отличаться от атмосферного.

Помимо механизма герметизации разгрузочных камер, изделие также может использоваться в качестве барабанного (ячейкового) питателя или объемного дозатора для регулируемой подачи порошкообразных, зернистых, мелкокусковых материалов, таких как щепа, опил, стружка, пыль, мука и прочих подобных материалов не склонных к слипанию

Климатическое исполнение - У, категория размещения 2 по ГОСТ 15150 при температуре окружающей среды от - 20 до + 35°С, для эксплуатации под навесом или в помещениях.

Вращение ячейкового ротора - одностороннее согласно направлению стрелки на корпусе изделия.



Реверс ячейкового ротора запрещен!



Высокое качество изделия подтверждается многолетним периодом работы данных шлюзовых механизмов.



Принцип работы:

Перемещаемый материал заполняет находящиеся вверху ячейки ротора через загрузочный патрубок. При повороте ротора заполненные ячейки переходят вниз, и материал высыпается через разгрузочный патрубок. Герметичность затвора обеспечивается за счет плотного прилегания лопастей ячейкового ротора к внутренней поверхности корпуса. Лопасти ротора имеют увеличенный размер по длине, за счёт чего они прижимаются к цилиндрическим стенкам корпуса ротора, и обеспечивают уплотнение шлюзового механизма в продолжительном режиме работы. По мере износа лопастей их необходимо заменить.


Технические характеристики МШ-150
Производительность, не более, м3/час 4,2*
Число оборотов ротора, об/мин 29
Насыпная плотность материала, не более, т/м3  0,4
Присоединительный патрубок, d, мм 160
Температура материала, не более, °С 90
Установленная мощность, кВт 0,37
Напряжение, В 380
Род тока питающей сети переменный, трехфазный

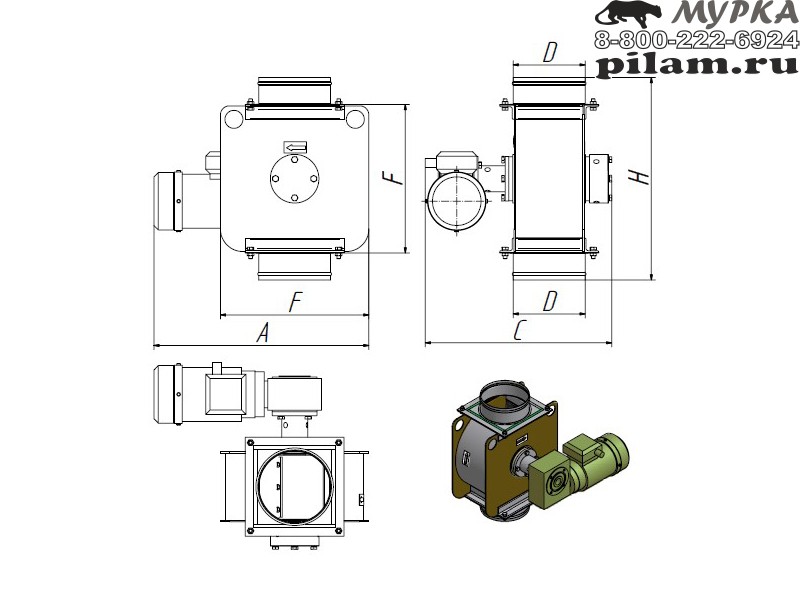

Габаритные размеры, мм
- длина 480
- ширина 420
- высота 450
Масса, кг 35
Объем, м3 0,1

*Данные указаны по древесным материалам (стружка, опил, пыль). Точное значение устанавливается опытным путем, исходя из физических свойств конкретного материала.

Наименование места Длина, м Ширина, м Высота, м Масса, кг Объем, м³
∑: 35 0.09
1 Шлюзовой механизм 0.48 0.42 0.45 35 0.09072
Срок поставки: 3-7 рабочих дней (г. Киров)
