Технические характеристики |

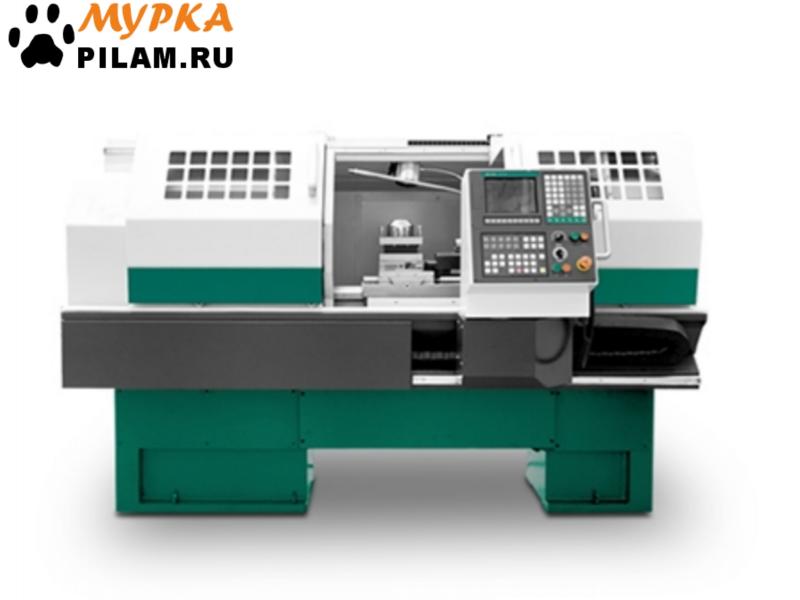

CW-61160 |
Обработка над станиной, мм |
1600 |
Обработка над суппортом, мм |
1200 |
Длина заготовки РМЦ, мм |
1500, 3000 |
Ширина станины, мм |
755 |
Максимальная нагрузка, кг |
5000 |
Диаметр отверстия в шпинделе, мм |
130 |
Конус шпинделя и центра |
140; Morse No. 5 |
Количество инструментов |
4 (ручная смена) |
Хвостовик инструмента, мм |
45х45 |
Диапазон скоростей шпинделя (21/18 ступеней) |
3 диапазона, 15-315 об/мин |
Диапазон продольных подач, (56/64 ступеней) |
0,1-12 мм/об |
Диапазон поперечных подач, (56/64 ступени) |
0.05-6 мм/об |
Быстрые перемещения суппорта |
Z:3740 X:1870 мм/мин |
Перемещение по оси Х, мм |
520 |
Перемещение по оси Z, мм |
1310/2810 |
Шаг и диаметр ходового винта, мм |
12/55 |
Нарезаемые резьбы: метрическая |
1-120 мм (44 резьбы) |
Нарезаемые резьбы: дюймовая |
3/8-28 TPI (31 резьба) |
Нарезаемые резьбы: модульная |
0.5-60 m (45 резьб) |
Нарезаемые резьбы: питчевая |
1-56 p” (30 резьб) |
Ход пиноли, мм |
300 |
Диаметр пиноли задней бабки, мм |
140 |
Угол поворота суппорта |
+/- 90° |
Конус пиноли |
Morse No. 6 |
Мощность электродвигателя главного привода |
22 кВт |
Мощность электродвигателя быстрых перемещений |
1.5 кВт |
Мощность электродвигателя подачи СОЖ |
0,125 кВт |
Габаритные размеры станка, мм |
|
Длина |
4600/6100 |
Ширина |
2250 |
Высота |
2150 |
Масса станка, тн |
13,1/14,0 тн |
