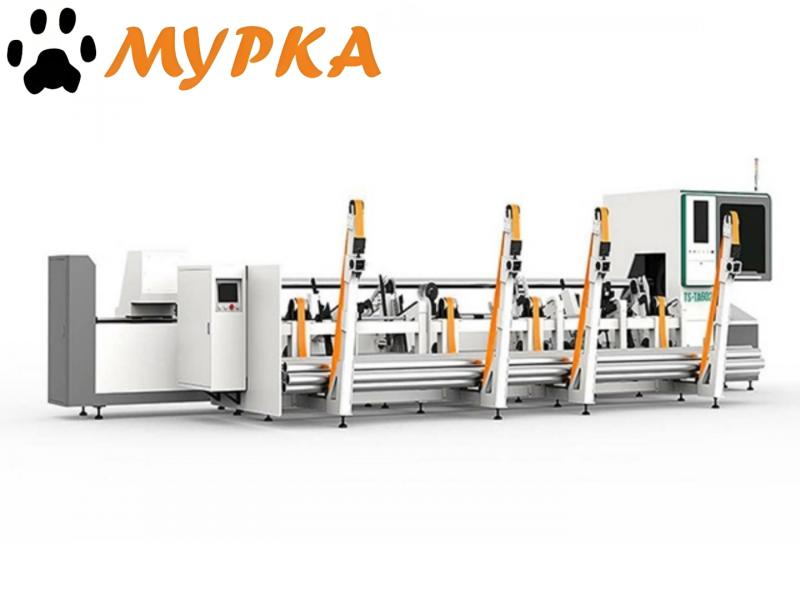

Лазерный труборез TS-TA 6000L с автоматической подачей трубы
Лазерный труборез TS-TA 6000L предназначен для резки трубы,профиля.
Лазерный труборез является доступным вариантом для обработки металлических труб круглых, квадратных, прямоугольных овальных, сложных поперечных сечений и профиля. Максимальный диаметр — 300 mm ( опция — 350 mm ). Фиксация трубы осуществляется посредством электрического пневматического патрона с серводвигателем. Зажимной диаметр составляет Ø 20 — 220 mm. Патрон оснащен удлиненным зажимом для уменьшения длины остатка.
Представленные в каталоге станки имеют ряд достоинств:
- Простота раскроя с образованием ровного, идеально гладкого реза без необходимости дополнительной обработки;
- Высокое качество луча обеспечивает оптоволоконный лазерный источник с возможностью оперативной обработки практически любого металла различной толщины;
- Портал из авиационного алюминия обеспечивает высокую стабильность и низкую инертность при работе на высоких скоростях;
- Комплектуются надежными двигателями для стабильной работы.
Материалы для обработки металических труб:
- Круглых
- Квадратных
- Прямоугольных
- Овальных
- Сложных поперечных сечений и профиля
Базовая комплектация станка:
Оптоволоконный лазер FIBER TS 1530L 1
Источник 1
Серводвигатели 4
Стойка управления с ЖК-дисплеем и ПК 1
Лазерная головка 1
Чиллер 1
Беспроводной пульт управления 1
Автосмазка 1
ЗИП 1
Сварная станина
- Оптоволоконный лазер TS-TA 6000L 1 шт.
- Источник 1 шт.
- Серводвигатели 4 шт.
- Автоматическое подающее устройство 1 шт.
- Стойка управления с ЖК-дисплеем и ПК 1 компл.
- Система регулировки высоты заготовки BCS 100 1 шт.
- Лазерная головка 1 шт.
- Чиллер 1 шт.
- Беспроводной пульт управления 1 шт.
- Система аспирации 2 шт.
- Автосмазка 1 шт.
- ЗИП 1 комп.
| Технические характеристики |
TS-TA 6000L |
| Диаметр трубы ф20-ф220 мм (опция 300), мм |
КВАДРАТ 220х220 |
| Длина обработки труб, мм |
6000 |
| Тип лазера |
Оптоволоконный лазер |
| Производитель лазера |
Raycus/IPG |
| Мощность лазера |
1000W/1500W/2000W/3000W/4000W/6000W |
| Длина волны лазера |
1070 нм |
| Тип патрона |
Электрический/пневматический |
| Подающие устройство труб |
Автоматическое |
| Срок работы лазера, ч |
100 000 (при соблюдении условий эксплуатации) |
| Вид охлаждения |
Водяной чиллер |
| Направляющие X, Y, Z |
T-WIN ( X:20, Y:30, Z:15 ) мм |
| Ход по оси X, Y, Z |
220 / 6300 / 180 мм |
| Угол поворота оси W |
n*360 |
| Скорость вращения оси W |
80 RPM |
| Максимальная скорость перемещения оси X |
40 м/мин |
| Максимальная скорость перемещения оси Y |
60 м/мин |
| Максимальная скорость ускорения оси X |
0.6 G |
| Максимальная скорость ускорения оси Y |
0.6 G |
| Система управления |
Tube Pro |
| Поддерживаемые форматы файлов |
CAD, CorelDRAW, plt, AI, dxf |
| Смазка |
Централизованная система смазки |
| Максимальная загрузка |
200 кг |
| Точность позиционирования оси X, Y |
±0,02 мм |
| Точность повторного позиционирования оси X,Y |
±0,05 мм |
| Метод передачи |
Шестерня-рейка |
| Серводвигатель X, Y, Z, W |
DELTA |
| Редуктор |
Дисковый |
| Габаритные размеры станка, мм |
8400х3210х2300 мм |
| Длина |
8400 |
| Ширина |
3210 |
| Высота |
2300 |
| Масса станка, кг |
3800 |
| Объем, м3 |
48 |
Дополнительная комплектация
Запуск ПНР
Запуск и настройка оборудования производится квалифицированным техническим персоналом Поставщика.
По завершении установки наши специалисты проведут обучение технического персонала Заказчика на рабочем месте для обеспечения уверенной эксплуатации станка.
Обучение будет проведено по следующим темам:
Использование управляющего ПО;
Работа с панелью управления, параметры программного управления и их настройка;
Обслуживание, очистка станка;
Устранение возможных неполадок и ошибок;
Меры безопасности при эксплуатации станка.
Возможно индивидуальное обучение операторов станка очное или дистанционное.
Чтобы купить станок в режиме онлайн достаточно "положить товар в корзину". Доставка производится по всей России.
Гарантия на оборудование 1 год.
#Станки_Мурка лазерный чпу станок купить laser CNC machine buy #лазерный_чпу_станок_купить #laser_CNC_machine_buy чпу станок купить цена CNC machine buy price #чпу_станок_купить_цена #CNC_machine_buy_price
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
3800 |
48 |
| 1 |
Станок в сборе |
8,4 |
3,21 |
2,3 |
3800 |
48 |
|
Срок поставки: 10-20 рабочих дней
(г. Екатеринбург)
|
