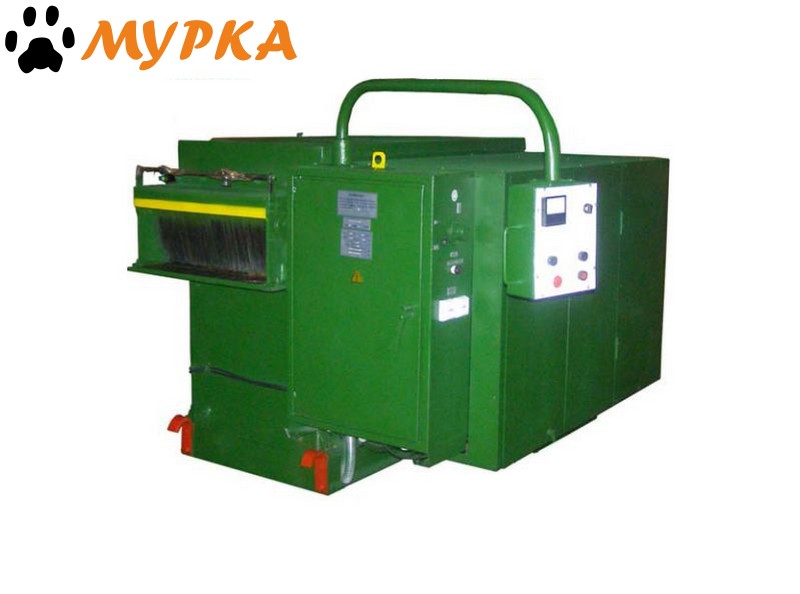

Станок прирезной многопильный ЦМР-6 предназначен для продольного раскроя обрезных и не обрезных пиломатериалов. Станок предназначен для качественной и быстрой распиловки лафетов на обрезную доску, бруски и прочее. Станок является пилорамой второго ряда, не требует специального фундамента, экономичен в энергопотреблении.
Уникальные возможности прирезного многопильного станка ЦМР-6
Новозыбковский станкостроительный завод предлагает новые модификации в серии станков ЦМР, предназначенные для продольной распиловки лафета толщиной от 150 мм до 180 мм на обрезные доски. Высота пропила многопильных станков моделей ЦМР-6, ЦМР-6.01 составляет 150 мм. В многопильных станках моделей ЦМР-6 регулирование скорости подачи - ступенчатое. Станки серии ЦМР просты по устройству, надежны в работе, не требуют специального фундамента и по критерию цена-качество превосходят имеющиеся на рынке аналоги. Рациональный раскрой лафета обеспечивается наличием лазерного устройства (луча) для разметки. Подача пиломатериал (лафета) на станках осуществляется приводными рифлеными вальцами. На станке установлено 5 вальцов: 3 нижних приводных подающих вальца и два верхних не приводных, за счет веса которых осуществляется прижим пиломатериала при пилении. Рифленые подающие вальцы (в количестве 5 шт) осуществляют надежную (без проскальзывания) подачу и обеспечивают высокую геометрию и точность получаемого пиломатериала. Кроме этого, в конструкторской, технологической документации непараллельность, неперпендикулярность осей подающих, прижимных вальцов и шпинделя станка составляет 0,05 мм, что достигается за счет обработки отверстий в станине станка под корпуса подшипников на координатно-расточном станке за одну установку. Регулировка верхних вальцов по толщине распиливаемого бруса осуществляется вручную маховиком. Пильный вал (шпиндель) – трех опорный с консольной отводимой опорой. На пильном вале установлены подшипники высокого класса точности. Отводимая опора пильного вала (шпинделя) позволяет проводить быструю замену дисковых пил. Пильный вал выполнен из легированной стали с последующей термообработкой. На указанных моделях станков можно установить 10 пил, позволяющих производить распиливание лафета шириною 550 мм за один проход (в одноэтажных лесопильных рамах максимальный диаметр распиливаемого бревна 550 мм). При ширине просвета 600 мм и расстоянием между крайними пилами 540 мм, указанные модели станков можно использовать как кромкообрезные станки. Надежная массивная жесткая станина, высокая точность изготовления деталей и узлов обеспечивают долговечную работу станка без потери точности. Применение в станках серии ЦМР высокого класса точности подшипников также обеспечивает долговечную и точную работу станков. Пульт управления на каждом станке расположен на поворотной консоли и может устанавливаться в удобном положении. Мощность электродвигателя на шпинделе главного вала ЦМР-6 и ЦМР-6.01 составляет 55 кВт, число оборотов - 2500 об/мин. Максимальная скорость подачи пиломатериала (лафета) на станках ЦМР-6 составляет 18 м/мин.
Рекомендуем ознакомиться с расчётной мощностью потребной на один рез в зависимости от толщины доски и скорости подачи.
Рекомендуем приобрести дополнительно
Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком ЦМР-6:
