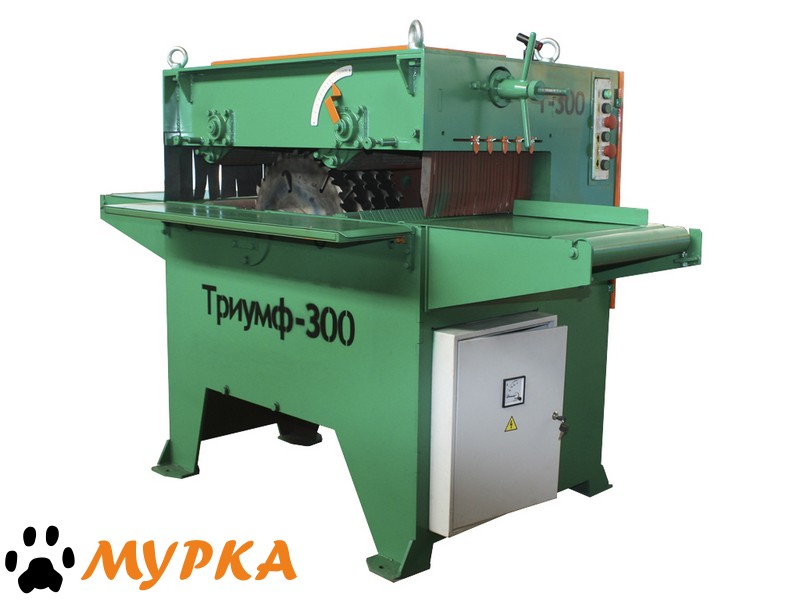

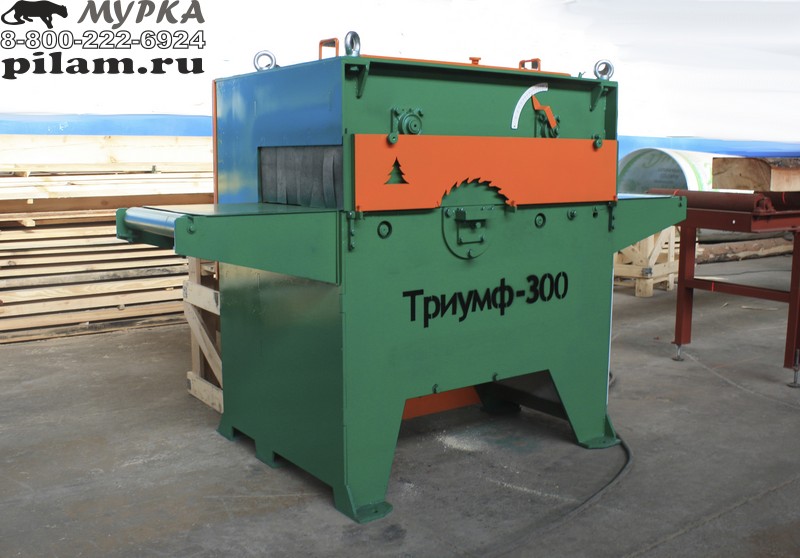

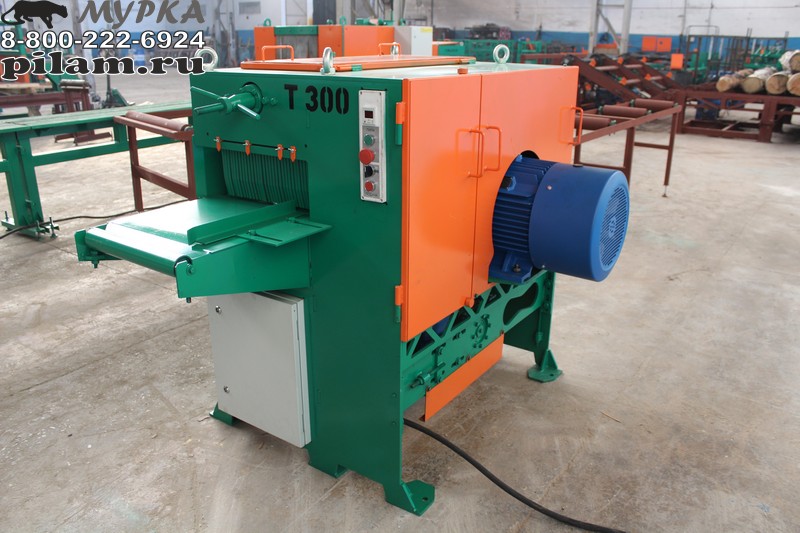

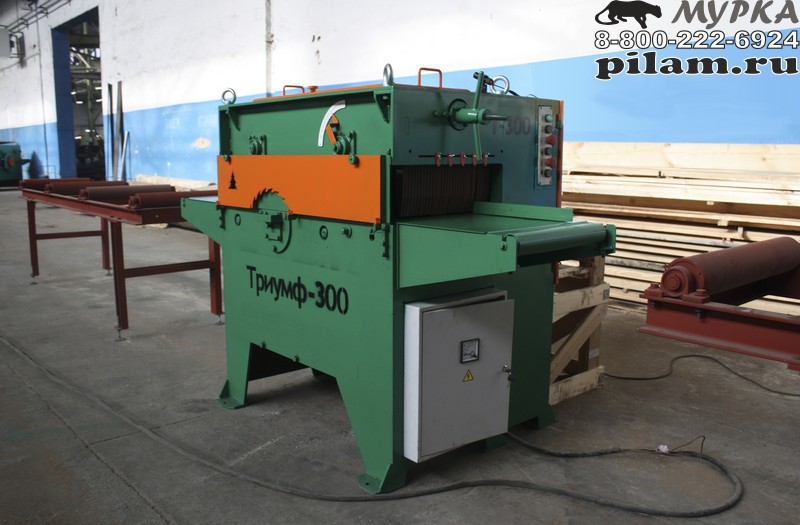

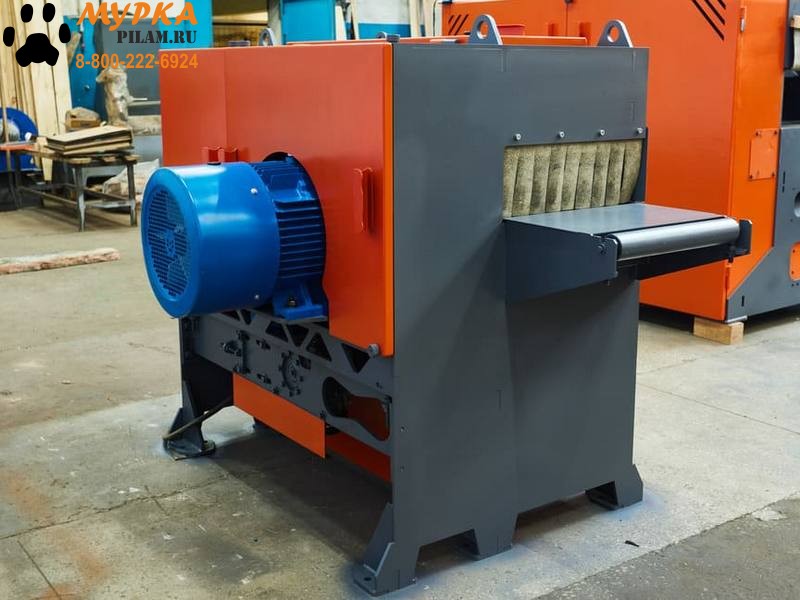

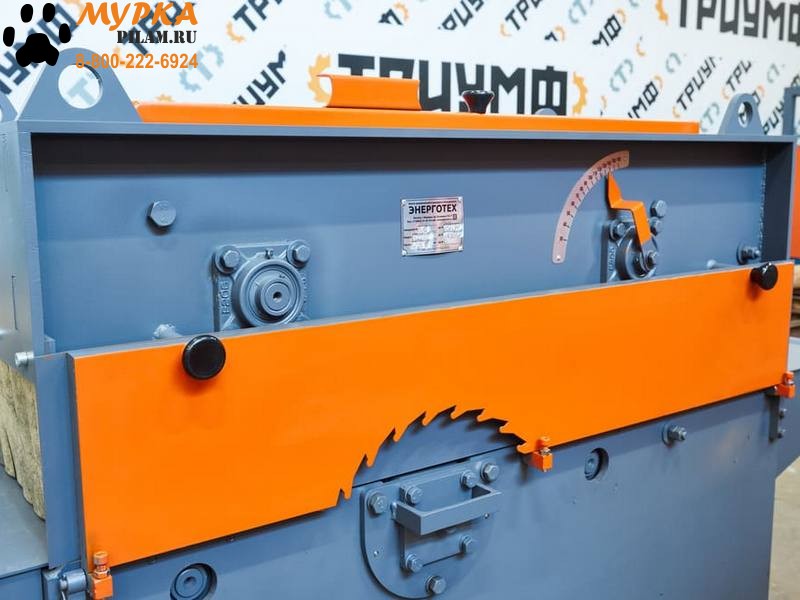

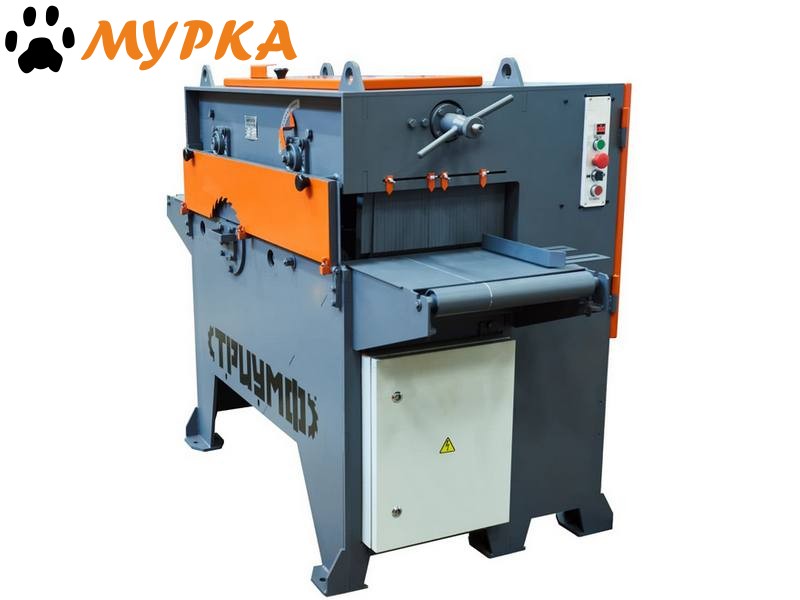

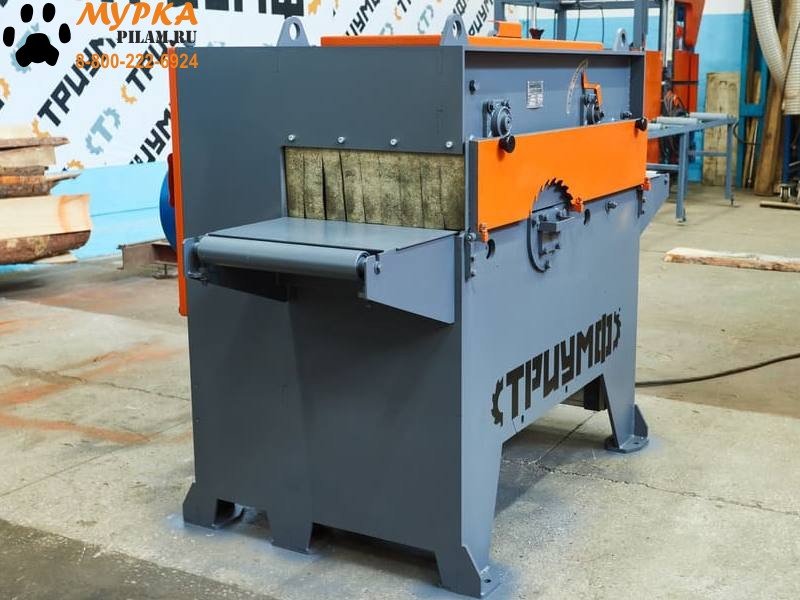

Дисковый многопил Триумф 300
Станина станка представляет собой жесткую, сварную конструкцию, рамного типа. Дисковые пилы расположены на шпинделе приводимом в движение при помощи прямой передачи электродвигателем, что обеспечивает увеличение мощности при работе в сравнении с клиноременной передачей. Пильный вал имеет опорный подшипник.
Для распиловки исполользуются дисковые пилы диаметром от 350 до 450 мм с посадкой 75 мм имеющие два шпоночных паза.

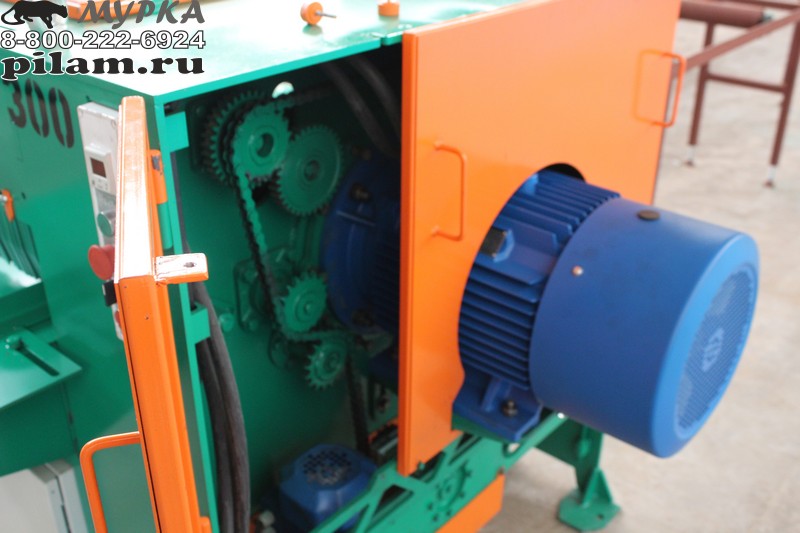

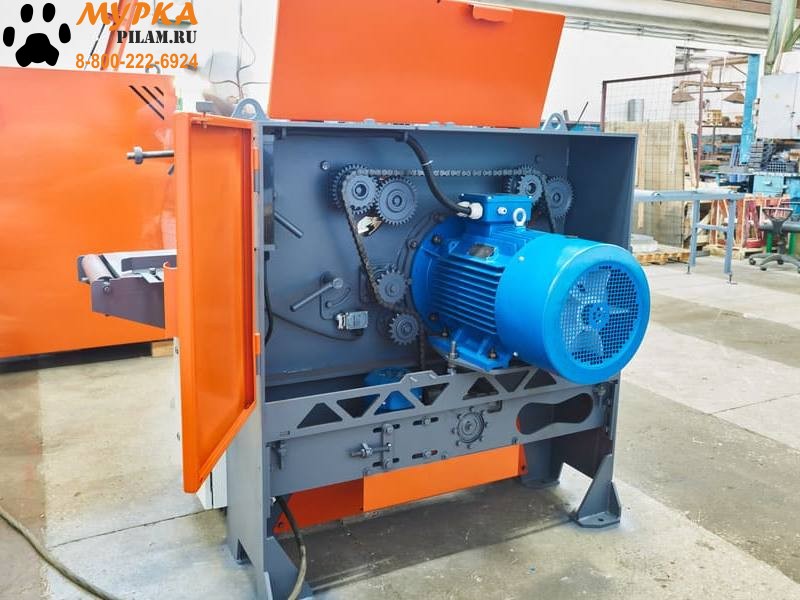

Механизм подачи состоит из четырех приводных вальцев. Механизм подъема верхних вальцов состоит из двух рычагов, связанных общей тягой. Привод подачи состоит из электродвигателя, ременной передачи, редуктора и цепной передачи.

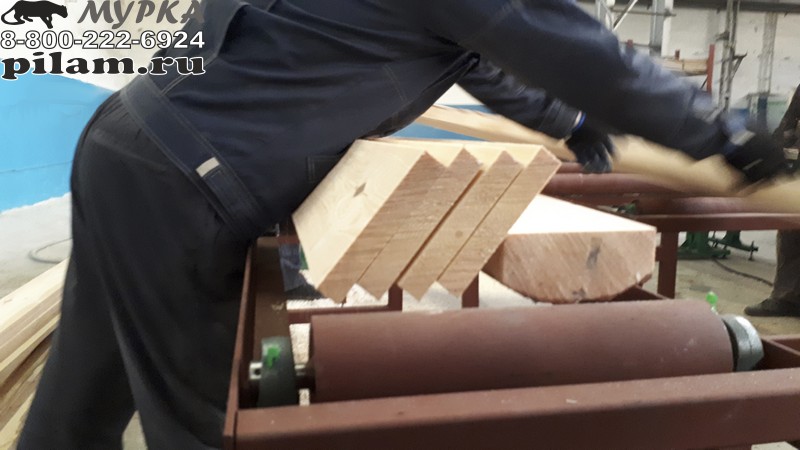

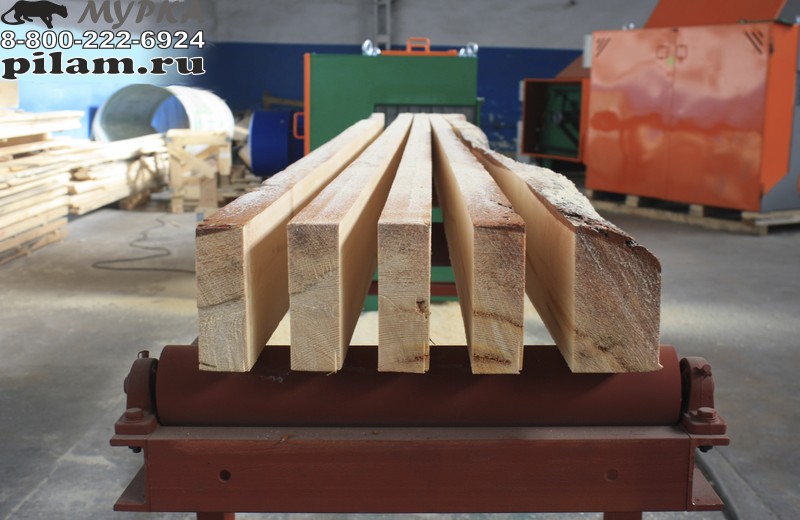

Многопильный станок Триумф 300 предназначен для распиловки двух, трех-кантного бруса (лафета) высотой до 160 мм на обрезной пиломатериал (доска, брус), а также производить роспуск доски или щита неограниченной ширины.
Внимание!
В комплект поставки дисковые пилы, проставки и рольганги не входят!
Основные конструктивные особенности и преимущества Триумф 300
- В конструкции станка применена технология листовой сборки статины. Данная конструкция является более жесткой по сравнению с рамными и более устойчивой к нагрузкам при работе.

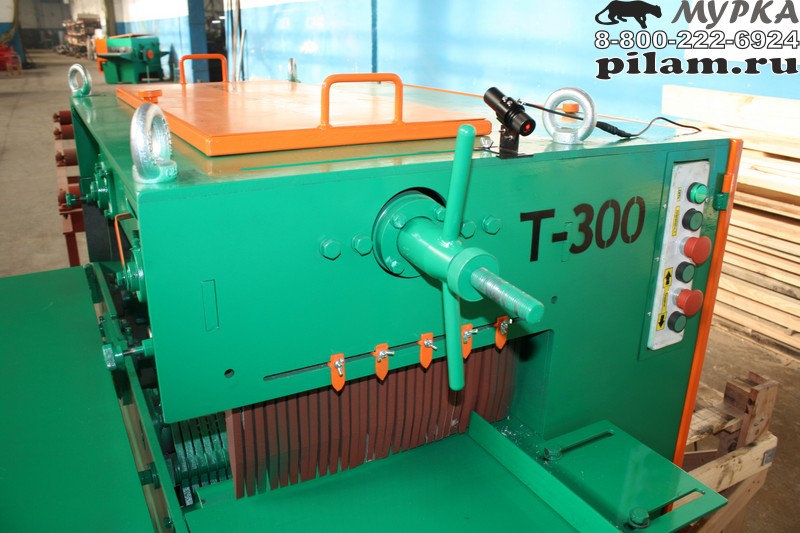

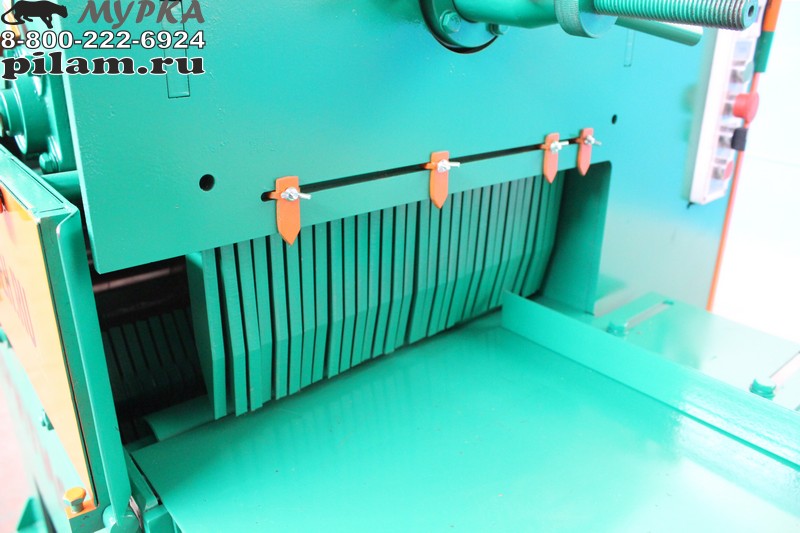

- Многопил имеет надежную когтевую защиту, предотвращающую обратный ход пиломатериала при работе и обеспечивающую дополнительный уровень безопасности. Когтевая защита состоит из отдельных упоров, шарнирно закрепленных на оси. Блок расклинивающих ножей устанавливается на общей оси.

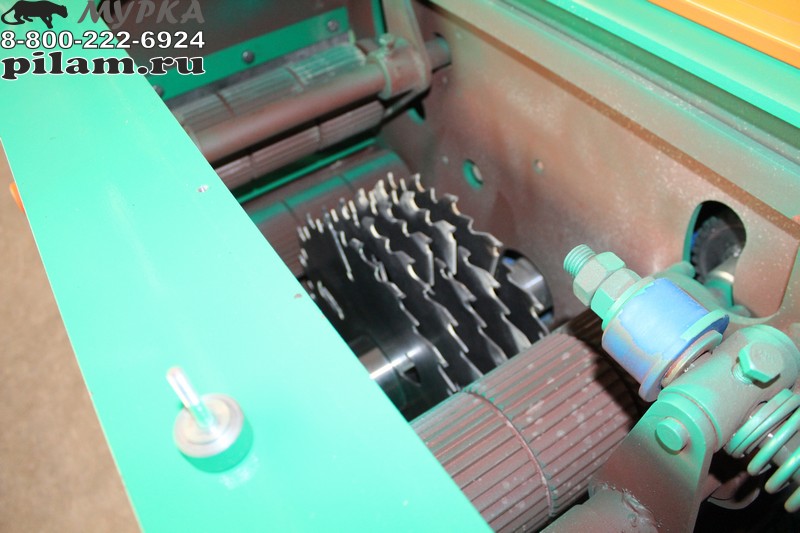

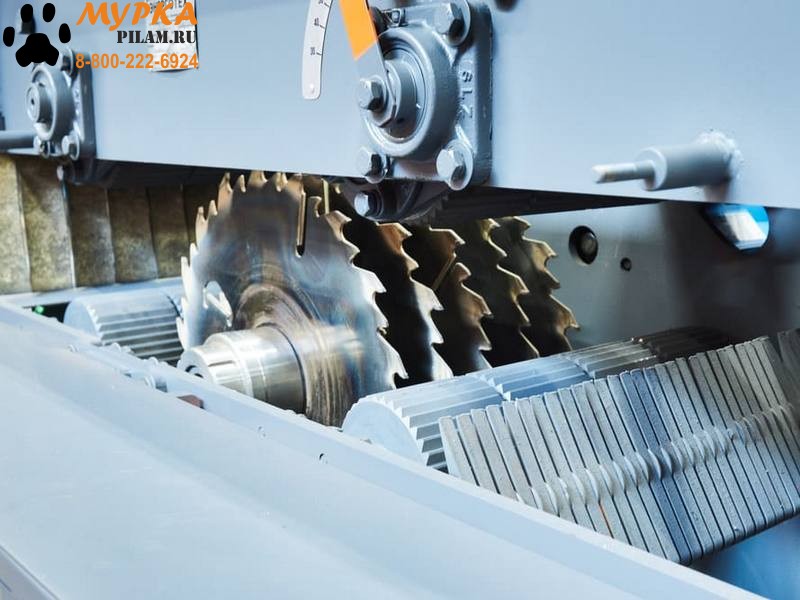

- Дисковые пилы расположены на шпинделе приводимом в движение при помощи прямой передачи электродвигателем, что обеспечивает увеличение мощности при работе в сравнении с клиноременной передачей. Пильный вал имеет опорный подшипник. Для распиловки исполользуются дисковые пилы диаметром от 300 до 450 мм с посадкой 75 мм имеющие два шпоночных паза.

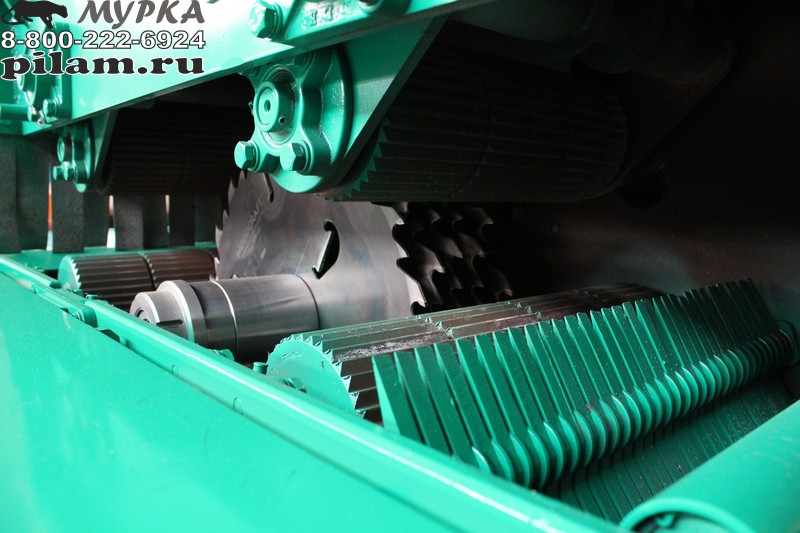

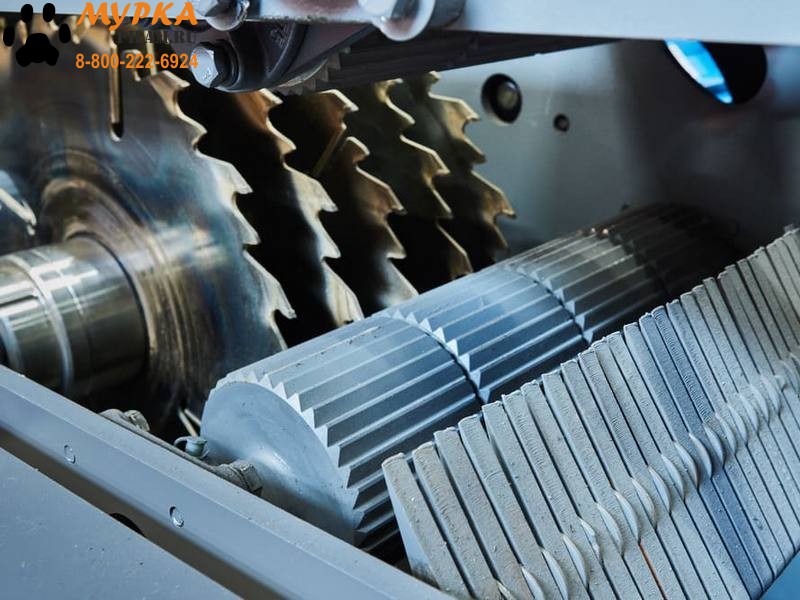

- Протяжка пиломатериала производится при помощи приводных рябух. Механизм подачи состоит из четырех приводных вальцев. Механизм подъема верхних вальцов состоит из двух рычагов, связанных общей тягой. Привод подачи состоит из электродвигателя, ременной передачи, редуктора и цепной передачи.
- Концевые выключатели обеспечивают дополнительную безопасность при работе со станком, а также предотвращают доступ сотрудников к пильному узлу во время работы двигателя.
- Встроенный амперметр помогает контролировать уровень нагрузки и предотвращает возникновение критических ситуаций.
Схема обработки
Максимальное количество пил 6 шт. Ширина между пилами регулируется проставками.
Рекомендуем ознакомиться с расчётной мощностью потребной на один рез в зависимости от толщины доски и скорости подачи.
Рекомендуем приобрести дополнительно
Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком:
- Дисковая пила 300x2,8/4,0x75x18+4 (GIGANG).
- Дисковая пила 300x2,5/3,8x75x20+4 (GIGANG).
- Дисковая пила 305x2,3/3,2x75x18+4 (GIGANG).
- Дисковая пила 350x2,4/3,6x75x18+4 (GIGANG).
- Дисковая пила 350х2,6/4,2х75х18+4 (NOOK).
- Дисковая пила 350x2,6/4,2x75x18+4 (GIGANG).
- Дисковая пила 350x2,8/4,2x75x18+4 (GIGANG).
- Дисковая пила 350х3,0/4,2х75х18+4 (XINJINFENG).
- Дисковая пила 450х3,2/4,8х75х18+6 (NOOK).
- Угловой скребковый транспортер удаления опилок.
- Проствки.
- Рольганг 3м.
- Заточной станок Алтай-3 СЗА-3М для дисковых пил.
- Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
| Технические характеристики |
Триумф 300 |
| Производительность (на входе), м.куб/час |
до 70 |
| Диаметр пил, мм |
300, 350, 400, 450 |
| Диаметр пильного вала, мм |
75 |
| Максимальное количество пил, шт |
6 |
| Мощность главного двигателя, кВт |
30 |
| Максимальное расстояние между крайними пилами, мм |
300 |
| Минимальная длина лафета, мм |
1200 |
| Частота вращения пилы, об/мин |
3000 |
| Привод продольной подачи, тип |
ступенчатый (ременная) |
| Скорость продольной подачи, м/мин (расчетная) |
6, 9, 12 |
| Мощность двигателя подачи, кВт |
1,1 |
| Максимальная высота пропила, мм |
160*/130**/110*** |
| Напряжение, В |
380
|
| Просвет станка (ширина заготовки), мм |
|
| Открытый |
∞ |
| Закрытый |
450 |
| Максимальное сечение лафета, мм |
∞ х 160 |
| Габаритные размеры станка, мм |
|
| Длина |
2000 |
| Ширина |
1400 |
| Высота |
1330 |
| Масса, кг |
1000 |
* - с пилой 450, ** - с пилой 400, *** - с пилой 350.
Комплект поставки:
- Пильный блок в сборе.
- Паспорт станка и инструкция по его эксплуатации.
- Подающая и приемная роликовая полка длиной 0,5 м каждая.
Гарантия 1 год.
