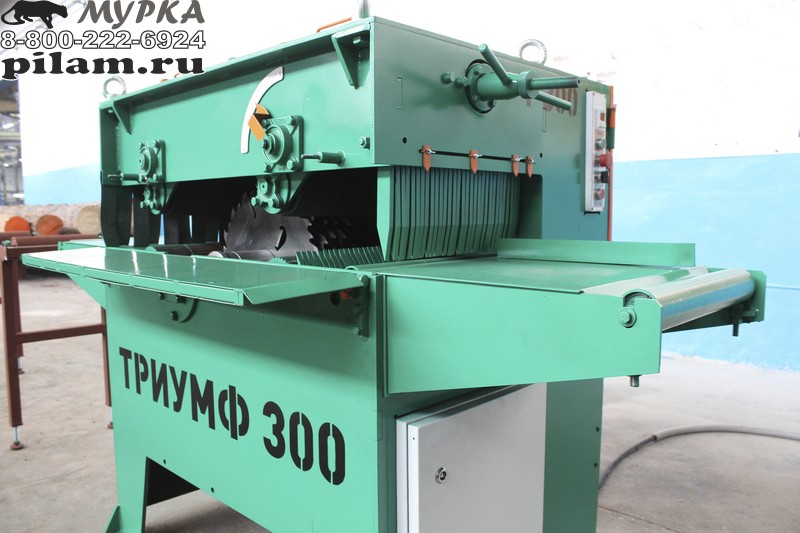

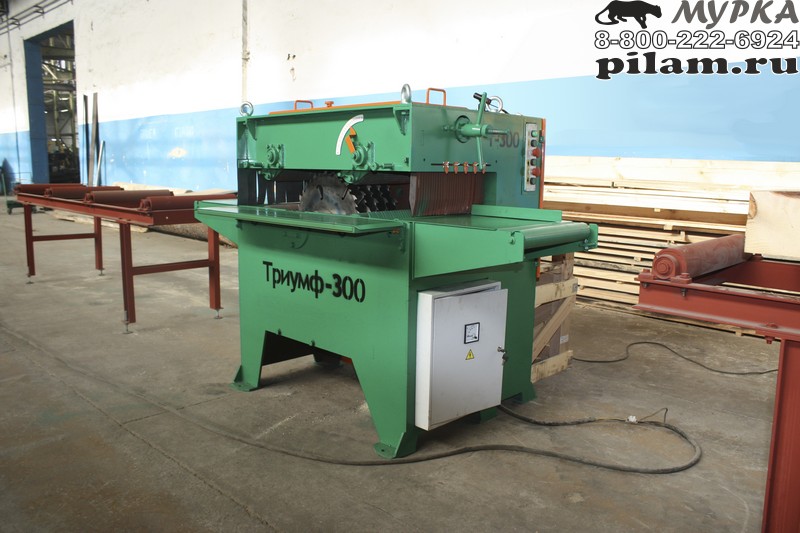

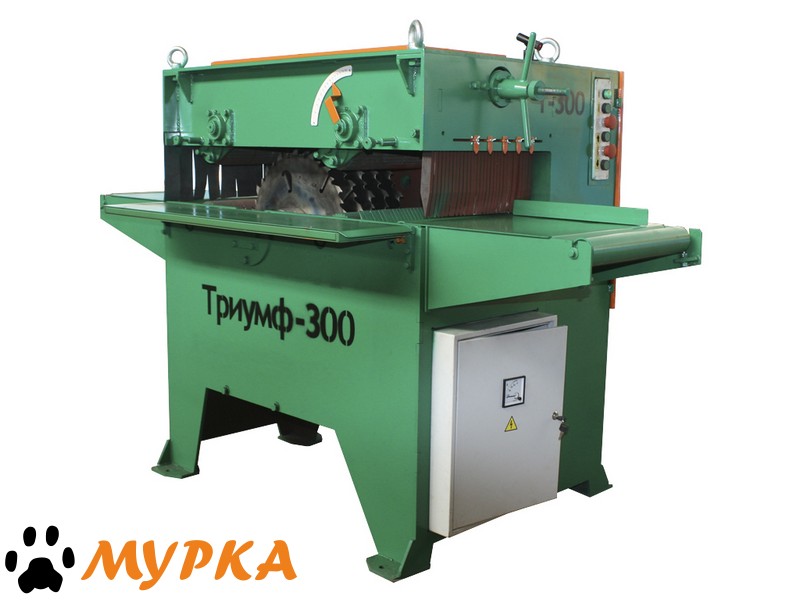

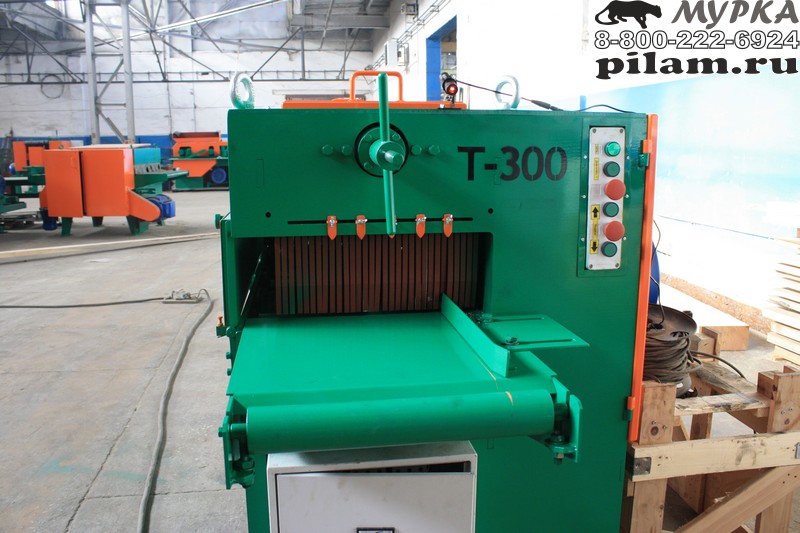

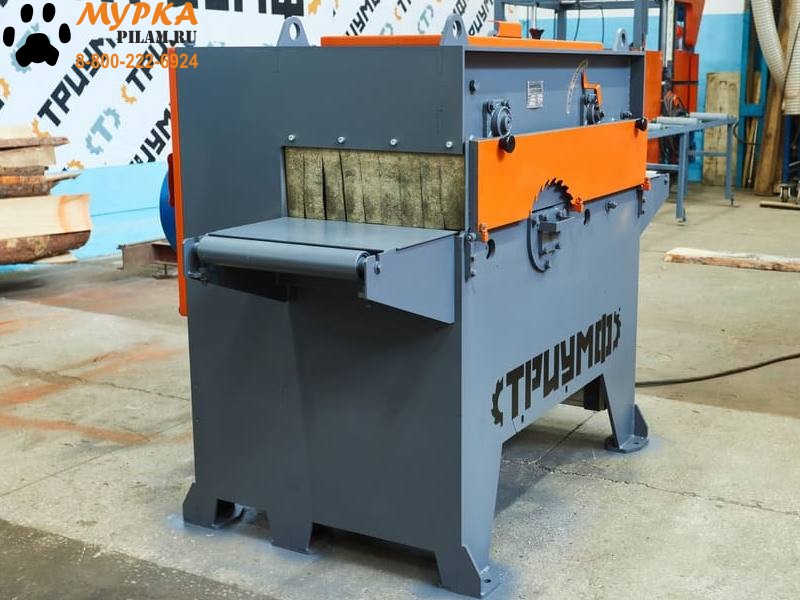

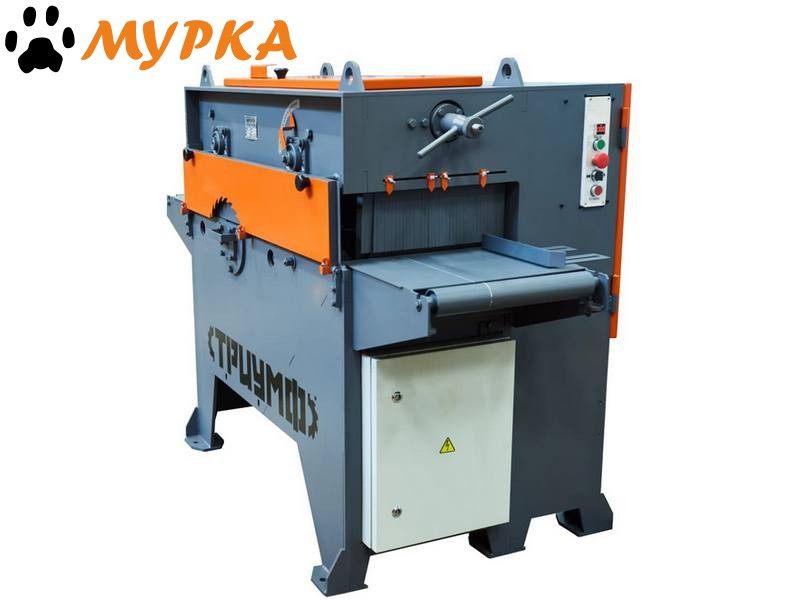

Дисковый многопил Триумф 300

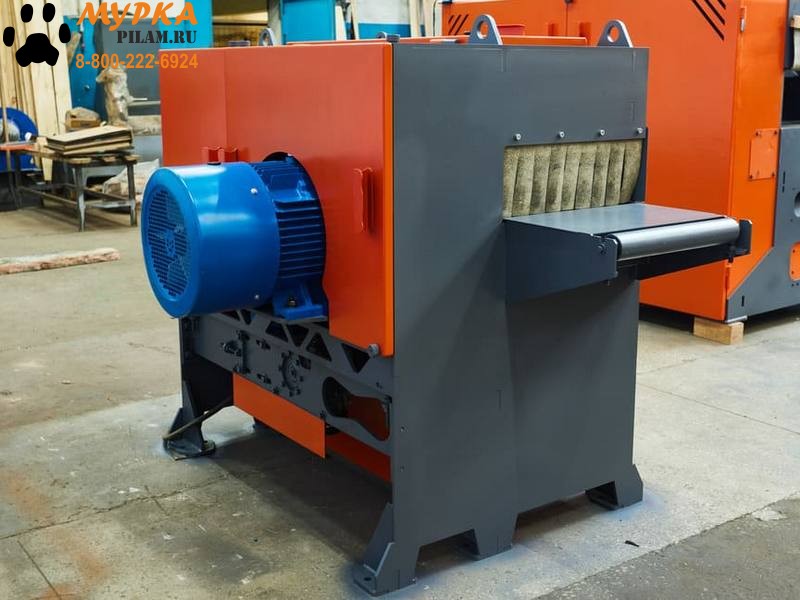

Станина станка представляет собой жесткую, сварную конструкцию, рамного типа. Дисковые пилы расположены на шпинделе приводимом в движение при помощи прямой передачи электродвигателем, что обеспечивает увеличение мощности при работе в сравнении с клиноременной передачей. Пильный вал имеет опорный подшипник.
Для распиловки исполользуются дисковые пилы диаметром от 350 до 450 мм с посадкой 75 мм имеющие два шпоночных паза.

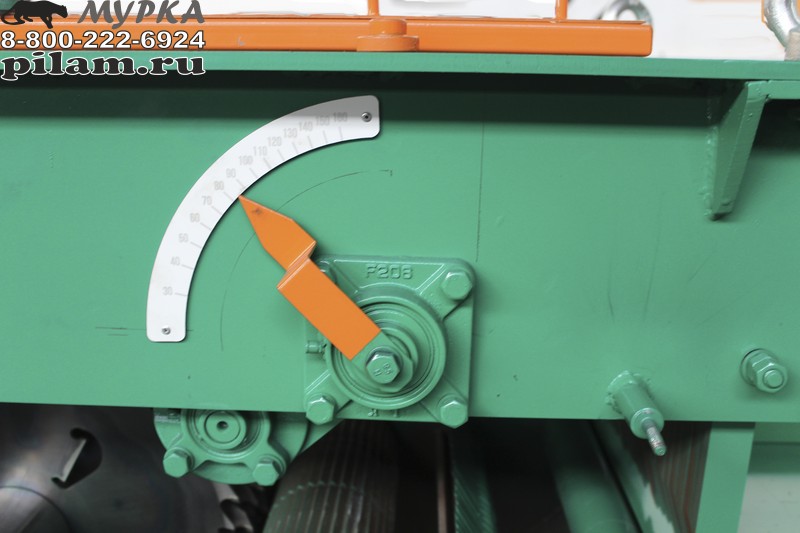

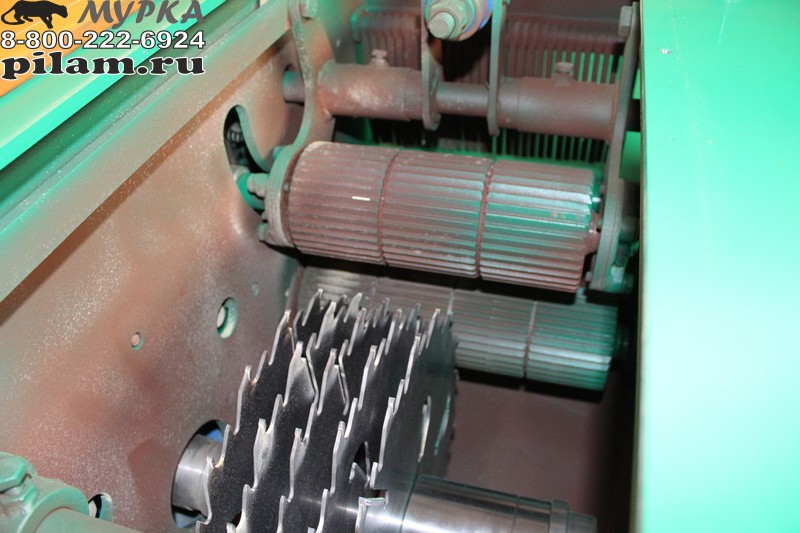

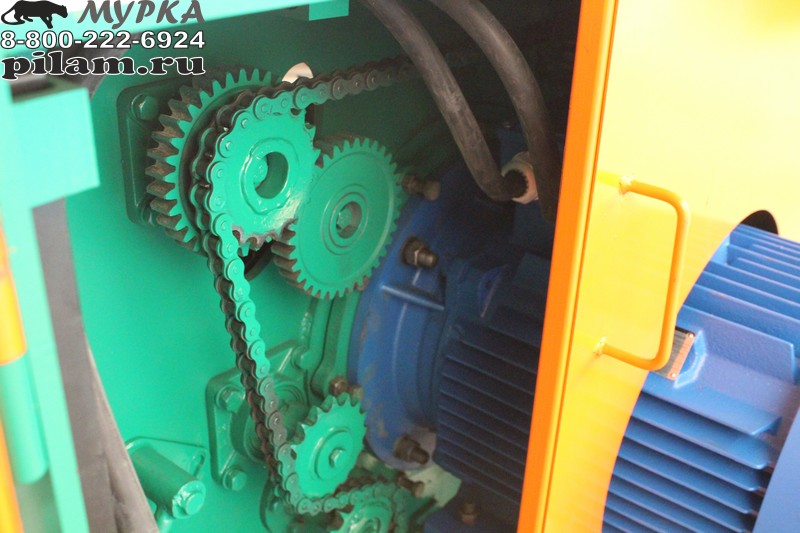

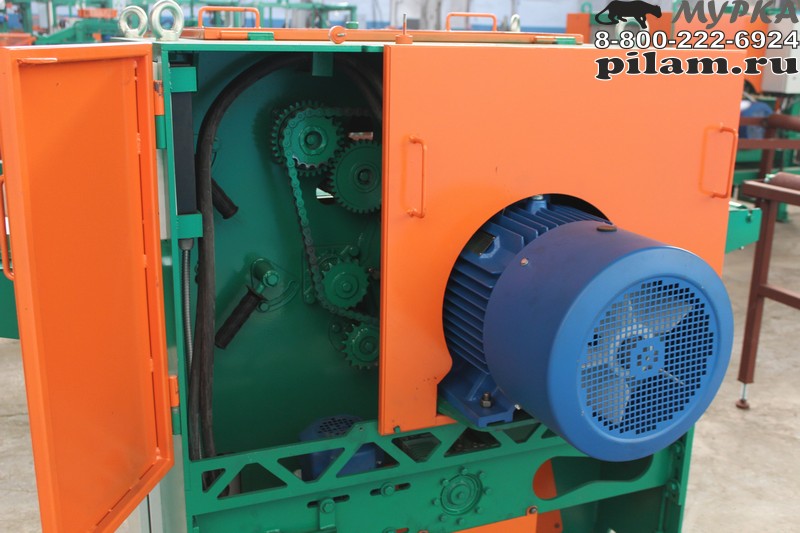

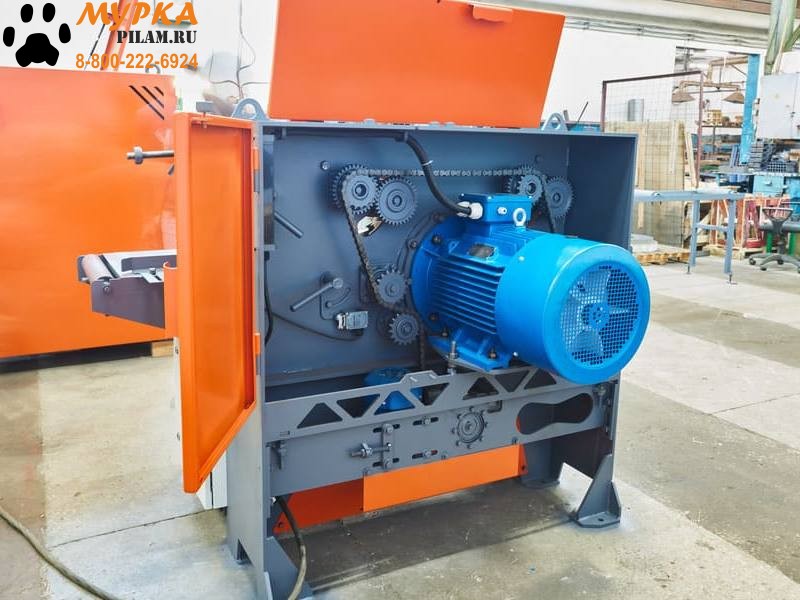

Механизм подачи состоит из четырех приводных вальцев. Механизм подъема верхних вальцов состоит из двух рычагов, связанных общей тягой. Привод подачи состоит из электродвигателя, ременной передачи, редуктора и цепной передачи.

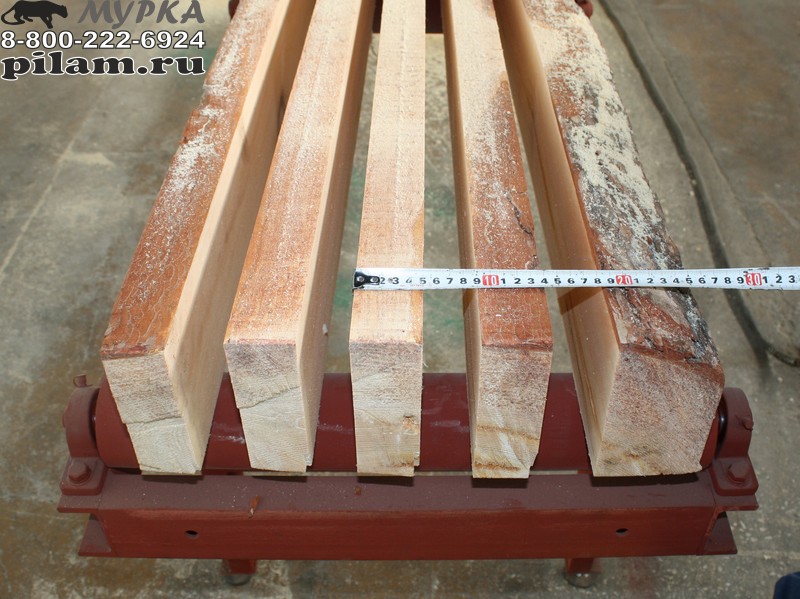

Станок ТРИУМФ-300 предназначен для высокопроизводительного продольного раскроя 2х, 3х и 4х кантного бруса высотой до 160 мм, а так же производить роспуск доски или щита неограниченной ширины.
Внимание!
В комплект поставки дисковые пилы, проставки и рольганги не входят!
Особенности дискового станка Триумф 300

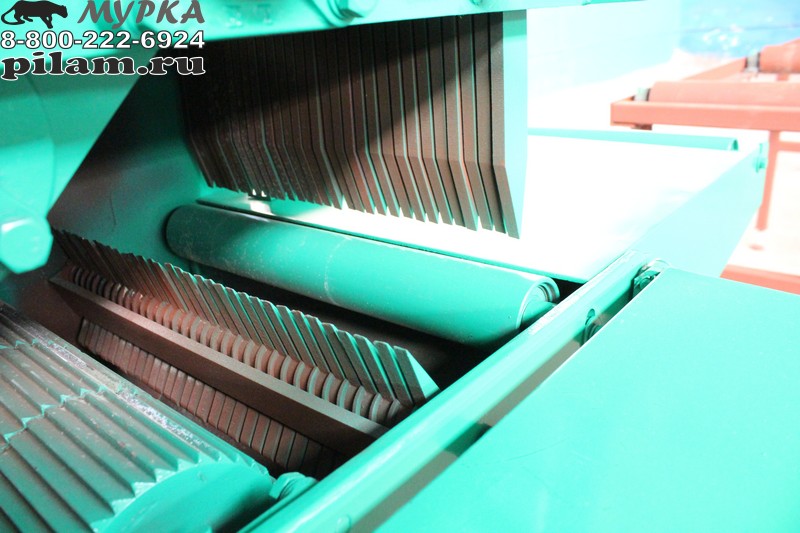

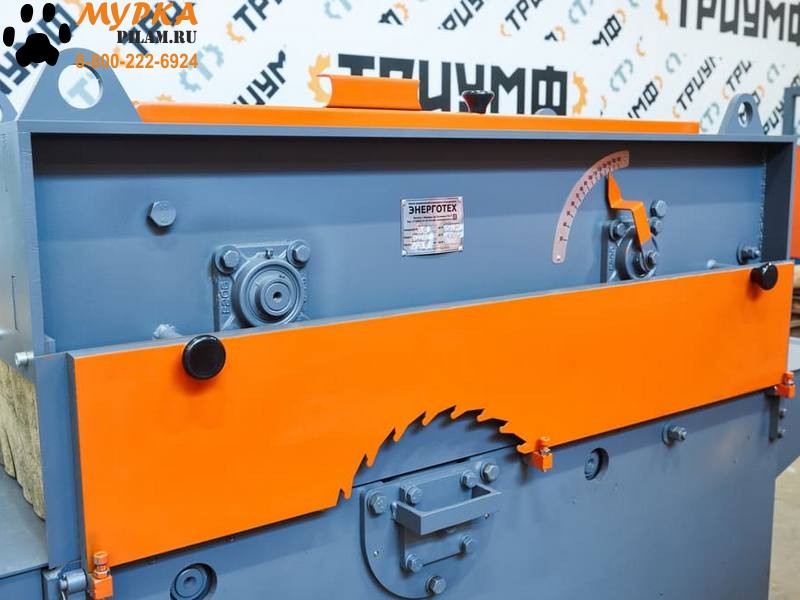

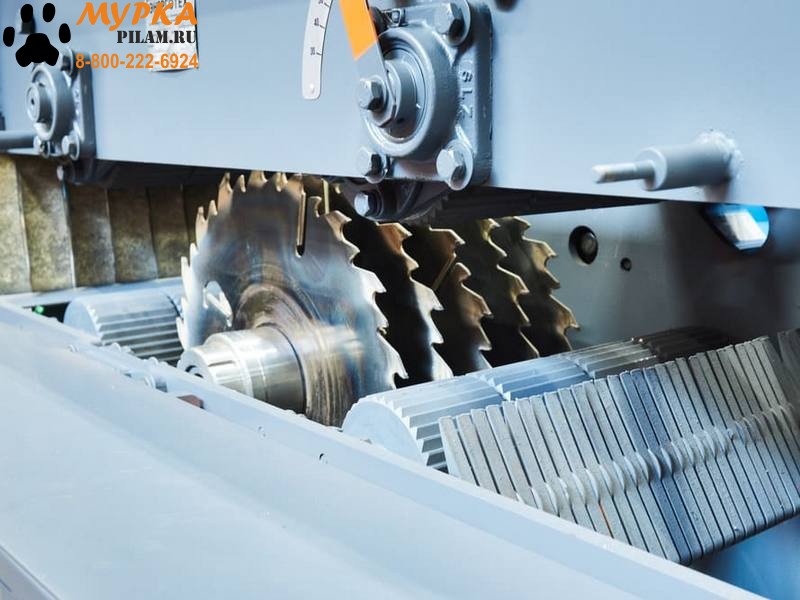

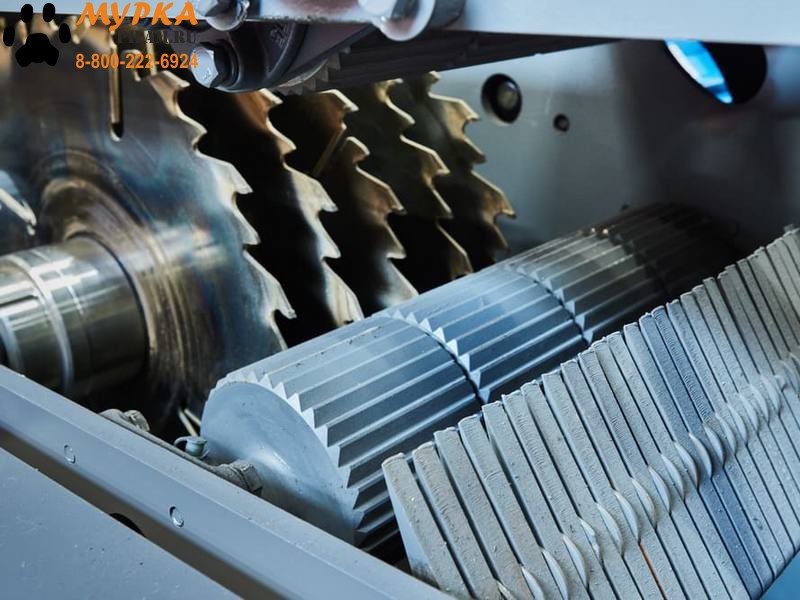

Станина станка представляет собой жесткую, сварную конструкцию, рамного типа. Дисковые пилы расположены на шпинделе приводимом в движение при помощи прямой передачи электродвигателем, что обеспечивает увеличение мощности при работе в сравнении с клиноременной передачей. Пильный вал имеет опорный подшипник. Для распиловки исполользуются дисковые пилы диаметром от 250 до 450 мм с посадкой 75 мм имеющие два шпоночных паза. Механизм подачи состоит из четырех приводных вальцев. Механизм подъема верхних вальцов состоит из двух рычагов, связанных общей тягой. Привод подачи состоит из электродвигателя, ременной передачи, редуктора и цепной передачи. Блок расклинивающих ножей устанавливается на общей оси. Когтевая защита состоит из отдельных упоров, шарнирно закрепленных на оси.
Схема обработки
Максимальное количество пил 6 шт. Ширина между пилами регулируется проставками.
Рекомендуем ознакомиться с расчётной мощностью потребной на один рез в зависимости от толщины доски и скорости подачи.
Рекомендуем приобрести дополнительно
Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком:
- Дисковая пила 300x2,8/4,0x75x18+4 (GIGANG).
- Дисковая пила 300x2,5/3,8x75x20+4 (GIGANG).
- Дисковая пила 305x2,3/3,2x75x18+4 (GIGANG).
- Дисковая пила 350x2,4/3,6x75x18+4 (GIGANG).
- Дисковая пила 350х2,6/4,2х75х18+4 (NOOK).
- Дисковая пила 350x2,6/4,2x75x18+4 (GIGANG).
- Дисковая пила 350x2,8/4,2x75x18+4 (GIGANG).
- Дисковая пила 350х3,0/4,2х75х18+4 (XINJINFENG).
- Дисковая пила 450х3,2/4,8х75х18+6 (NOOK).
- Угловой скребковый транспортер удаления опилок.
- Проствки.
- Рольганг 3м.
- Заточной станок Алтай-3 СЗА-3М для дисковых пил.
- Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
| Технические характеристики |
Триумф 300 |
| Производительность (на входе), м.куб/час |
до 70 |
| Диаметр пил, мм |
250-450 |
| Диаметр пильного вала, мм |
75 |
| Мах количество пил в постове, шт |
6 |
| Мощность двигателей дисковых пил, кВт |
22 |
| Ширина постова, мм |
300 |
| Мin длина лафета, мм |
1200 |
| Частота вращения пилы, об/мин |
3000 |
| Привод продольной подачи, тип |
ступенчатый (ременная) |
| Скорость продольной подачи, м/мин (расчетная) |
6, 9, 12 |
| Мощность эл. двигателя подачи, кВт |
1,1 |
| Мах пропил, мм |
160*/130**/110*** |
| Напряжение, В |
380
|
| Просвет станка, мм: |
|
| Открытый |
∞ |
| Закрытый |
450 |
| Мах сечение лафета, ВхН, мм |
∞х160 |
| Рабочие габариты |
|
| Длина, м |
2 |
| Ширина, м |
1,4 |
| Высот, м |
1,3 |
| Масса, кг |
1000 |
* - с пилой 450, ** - с пилой 400, *** - с пилой 350
В комплект поставки входит:
- Пильный блок в сборе.
- Паспорт станка и инструкция по его эксплуатации.
- Подающая и приемная роликовая полка с длиной 0,5 м каждая.
Гарантия 1 год.
#многопильный_дисковый_станок_цена #Станки_Мурка Многопильный тарный станок A multi -pound Tarny machine #Многопильный_тарный_станок #A_multi_-pound_Tarny_machine станок многопильный круглопильный The machine is a multi -pipe round -fingered #станок_многопильный_круглопильный #The_machine_is_a_multi_-pipe_round_-fingered
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
1000 |
2.08 |
| 1 |
Пильный блок |
1.25 |
1.25 |
1.33 |
1000 |
2.078125 |
|
Срок поставки: 3-5 рабочих дней
(г. Барнаул)
|
