"Белая акула" - международний двухвальный дисковый многопил, мощность пильных валов 2х75 кВт

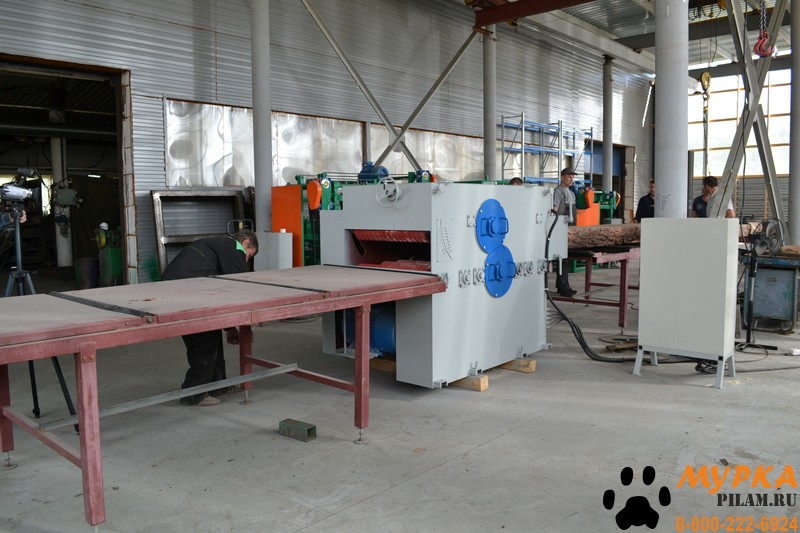

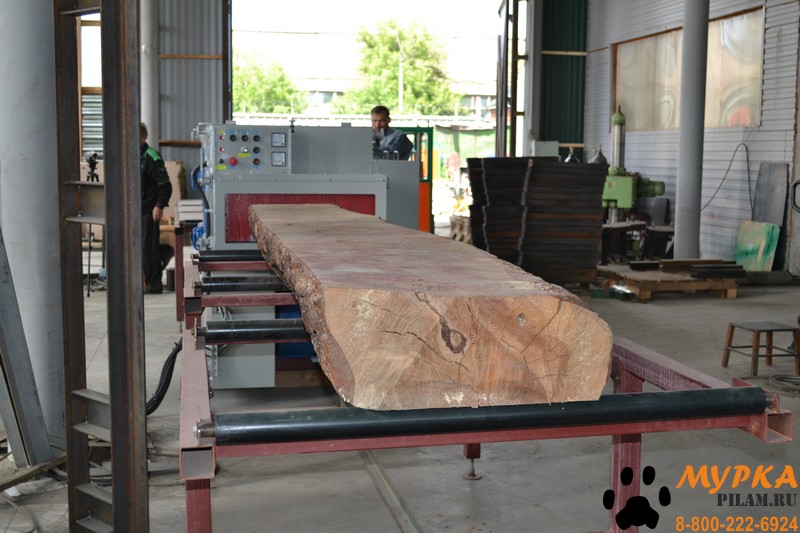

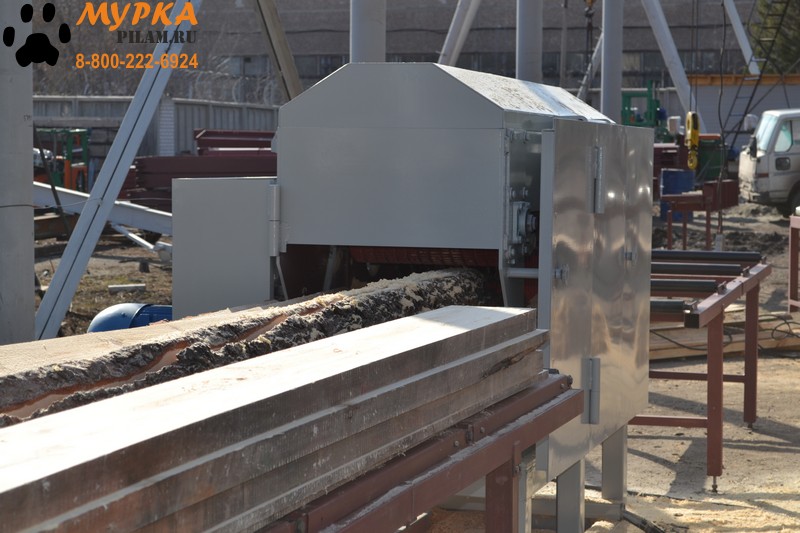

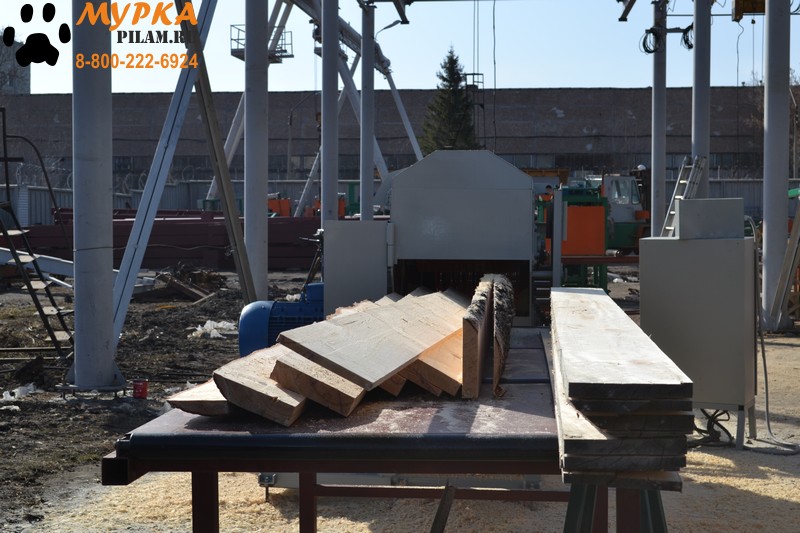

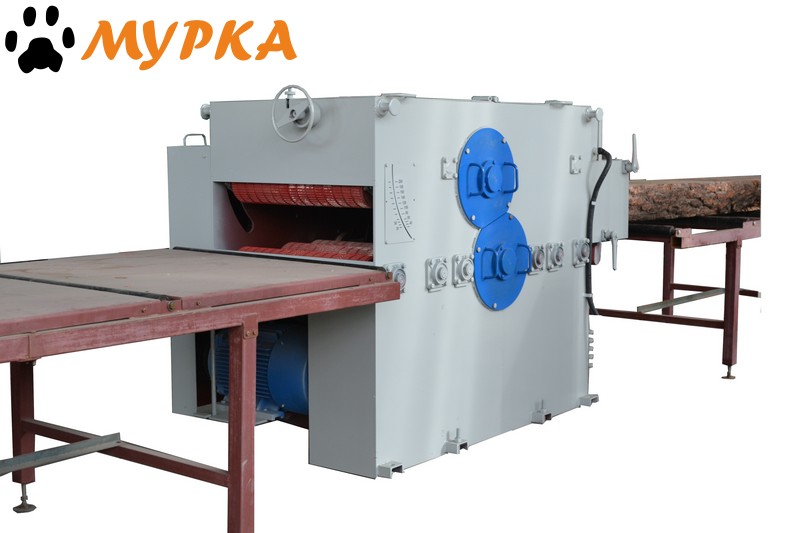

Станок двухвальный, многодисковый Алтай 2Ц16-400 "Белая акула" является станком второго ряда и предназначен для продольного раскроя двухкантного бруса (лафета) на обрезной материал.
Внимание!
В комплект поставки дисковые пилы и рольганги не входят.
Особенности прирезного многопильного станка Алтай 2Ц16-400

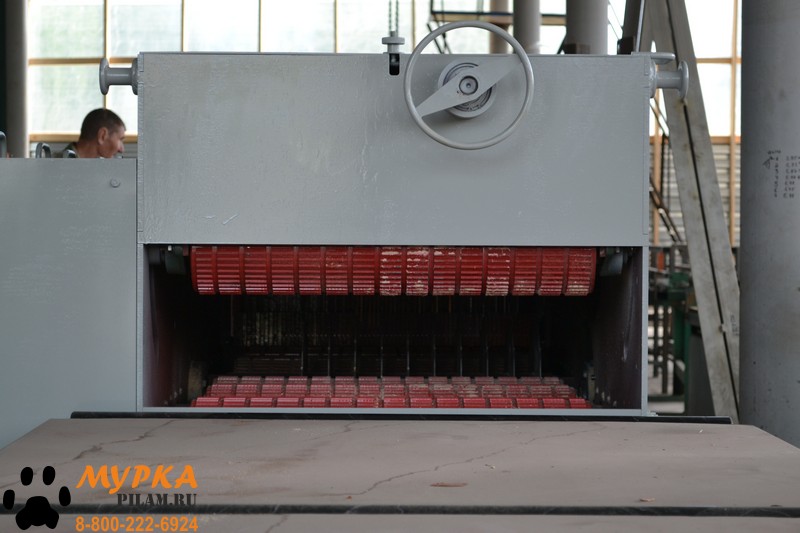

Станок стационарного типа. Прост и надежен в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между пилами устанавливается специальными распорными втулками (проставками, разлучками). Станок имеет когтевую завесу с верхними и нижними когтевыми шторками. Перемещение бревна осуществляется роликовым транспортером (рябухами) что обеспечивает высокую точность перемещения заготовки и прямолинейность пропила. Привод пильных валов осуществляется от 2-х электродвигателей каждый по 75 кВт и частотой вращения 3000 об/мин через клиноременную передачу, что значительно снижает вибрации передаваемые от работающих двигателей на пильные валы и увеличивает долговечность подшипниковых опор вала, способствует повышению качества обрабатываемых поверхностей. Режущим инструментом является пила как простая, так и с победитовыми напайками отечественного или импортного производства, рекомендуемое число зубьев не более 24. Конструкция станка позволяет быстро производить замены дисковых пил и одновременно устанавливать на нем до 10 дисковых пил диаметром 400 мм и расстоянием между крайними пилами 630 мм. Посадочный диаметр дисковых пил - 75 мм (с двумя шпоночными пазами). Применение в станке 2х пильных валов дает возможность распиливать брус толщиной до 125+125=250 мм пилами малого диаметра с высокой скоростью резания, что повышает качество получаемого на станке пиломатериала.
Рекомендуем ознакомиться с расчётной мощностью потребной на один рез в зависимости от толщины доски и скорости подачи.
Рекомендуем приобрести дополнительно
Главным расходным материалом дисковых пилорам являются дисковые пилы. Поэтому мы дополнительно рекомендуем приобрести с многопильным дисковым станком Алтай 2Ц16-400:
- Дисковая пила 400х75.
- Заточной станок Алтай З650 для дисковых пил.
- Транспортер Алтай для отвода опила.
- Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
- Рольганг неприводной Алтай (3х1 м).
- Частотный преобразователь Инстар 3,7 кВт, 380 В (Китай).
- Межпильные проставки, изготавливаются по размерам заказчика.
| Технические характеристики |
2Ц16-400 |
| Размеры обрабатываемых заготовок |
|
| Максимальна ширина заготовки, мм |
650 |
| Максимальная ширина между крайними пилами (постова), мм |
630 |
| Максимальная высота пропила, мм |
240 |
| Минимальная высота пропила, мм |
30 |
| Минимальная толщина получаемой доски, мм |
20 |
| Минимальная длина заготовки, мм |
1500 |
| Количество пил, устанавливаемых на пильные валы, шт |
2х10 |
| Диаметр пил, внеш/внутр, мм |
400/75 |
| Ширина пропила, тело пилы/с напайками, мм |
|
| Скорость подачи заготовок, м/мин / (с частотником, м/мин) |
9, 11, 14 / (от 0 до 13.6) |
| Производительность (на входе), м3/смена |
От 70 |
| Мощность привода пильного вала (два двигателя), кВт |
2х75 |
| Частота вращения пильного вала, об/мин |
3000 |
| Род тока питающей сети |
Переменный, трехфазный |
| Напряжение питания, В |
380 |
| Мощность привода подачи заготовок, кВт |
3 |
| Общая установленная мощность, кВт |
153 |
| Габаритные размеры станка без отдельно расположенного оборудования, мм |
|
| Длина |
2080 |
| Ширина |
1290 |
| Высота |
1675 |
| Общая масса станка, кг |
2395 |
| Объем, м3 |
4,5 |
Чертеж дисковой пилы для многопильного дискового станка 2Ц16-400 Белая Акула
.jpg "Чертеж шпон-паза для дисковой пилы")
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
2550 |
6.71 |
| 1 |
Пильный блок |
2.4 |
1.3 |
2.15 |
2550 |
6.708 |
|
