Назначение бытовых станков

Многофункциональный станок бытовой комбинированный серии КС-250 предназначен для выполнения различных операций при обработке древесины в зависимости от наличия приспособлений. Область применения станка: бытовые условия индивидуального производства. Вид климатического исполнения: УХЛ4 ГОСТ 15150-69.

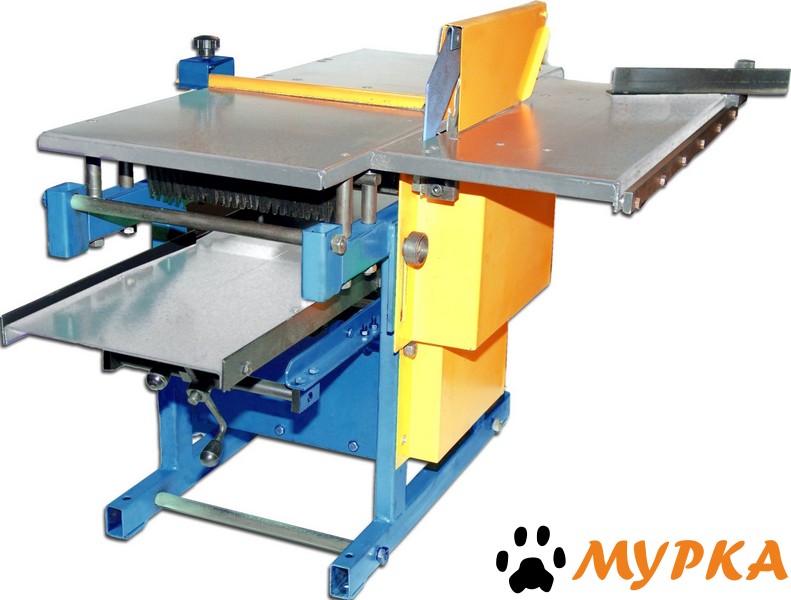

6 операций станка КС-250В

Пиление продольное
Фугование
Фрезерование дисковой пилой
Рейсмусование
Продольное пиление под углом
Поперечное пиление под углом

Сравнительная таблица 1 - Технические характеристики станков, основные параметры и размеры

Технические характеристики:	КС-250 Базовая	КС-250А	КС-250Б	КС-250В	КС-250Г/-01	КС-250Д/-01	КС-250Е/-01	КС-250К/-01
1. Наибольший диаметр, мм
- пилы	250	250	250	250	250	250	250	250
- дисковой фрезы	160	160	160	160	160	160	160	160
2. Наибольшая высота, мм
- пропила	75	75	75	75	75	75	75	75
- фрезерования	35	35	35	35	35	35	35	35
3. Наибольшая ширина, мм
- строгания	250	250	250	250	250	250	250	250
- фрезерования	10	10	10	10	10	10	10	10
4. Толщина снимаемого слоя при строгании, мм	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3
5. Наибольшая высота бруса при рейсмусовании	-	80	80	80	80	80	80	80
6. Наибольший диаметр сверла, мм	-	-	-	-	16	16	16	16
7. Наибольший диаметр шлифовального круга, мм	-	-	-	-	-	150	150	150
8. Посадочный диаметр под инструмент, мм	32	32	32	32	32	32	32	32
9. Наибольшие размеры заготовки при токарной обработке, мм
- диаметр	-	-	-	-	-	-	-	80
- длинна	-	-	-	-	-	-	-	500
10. Частота вращения вала, мин
- при пилении и строгании	3000	3000	3000	3000	3000	3000	3000	3000
- при токарной обработке								1200
11. Габаритные размеры, мм
- длина	777	800	800	800	800/920	800	800	800
- ширина	625	625	625	625	720/900	450/625	625	1100/1110
- высота	565	565	565	565	565/600	565	565	565
12. Масса, кг	67	83	84,5	86	93,7/110,6	97/113,6	98/114,6	110/126,6
13. *Объем, м³	0,36	0,37	0,37	0,37	0,42/0,59	0,29/0,37	0,37	0,50/0,54

Сравнительная таблица 2 - Комплектность

Обозначение	Наименование	КС-250 базовая	КС-250А	КС-250Б	КС-250В	КС-250Г/-01	КС-250Д/-01	КС-250Е/-01	КС-250К/-01
КС-250 00.000	Станок в сборе	1	1	1	1	1	1	1	1
Входит в комплект и стоимость станка. Инструмент и принадлежности
КС-250А 10.000	Приспособление для рейсмусования	-	1	1	1	1	1	1	1
КС-250Б 10.000	Приспособление для продольного пиления под углом	-	-	1	1	1	1	1	1
КС-250В 10.000	Приспособление для поперечного пиления под углом	-	-	-	1	1	1	1	1
КС-250Г 10.000	Приспособление для сверления и фрезерования концевыми фрезами	-	-	-	-	1	1	1	1
КС-250Д 10.000	Приспособление для заточки инструмента	-	-	-	-	-	1	1	1
КС-250Е 10.000	Приспособление для фасонного строгания	-	-	-	-	-	-	1	1
КС-250К 10.000	Приспособление для токарной работы	-	-	-	-	-	-	-	1
	Пила 3420-0159 ГОСТ 980-80	1	1	1	1	1	1	1	1
	Фреза 3202-0123 ГОСТ 11290-80	1	1	1	1	1	1	1	1
	Ключи 7811-0003 ГОСТ 2839-80	1	1	1	1	1	1	1	1
	Ключи 7811-0007 ГОСТ 2839-80	1	1	1	1	1	1	1	1
	Ключи 7811-0144 ГОСТ 2841-80	1	1	1	1	1	1	1	1
	Отвертка 7810-0984 ГОСТ 17199-88	1	1	1	1	1	1	1	1
	Вкладыши противошумные	4	4	4	4	4	4	4	4
Документы
КС-250 00.000РЭ	Станок бытовой комбинированный. Руководство по эксплуатации.	1	1	1	1	1	1	1	1

Сравнительная таблица 3 - Функциональные характеристики

Технические характеристики:	КС-250 Базовая	КС-250А	КС-250Б	КС-250В	КС-250Г/-01	КС-250Д/-01	КС-250Е/-01	КС-250К/-01
1. Пиление продольное	+	+	+	+	+	+	+	+
2. Фугование	+	+	+	+	+	+	+	+
3. Фрезерование дисковой пилы	+	+	+	+	+	+	+	+
4. Рейсмусование	-	+	+	+	+	+	+	+
5. Продольное пиление под углом	-	-	+	+	+	+	+	+
6. Поперечное пиление под углом	-	-	-	+	+	+	+	+
7. Сверление и фрезерование концевыми фрезами	-	-	-	-	+	+	+	+
8. Пазование	-	-	-	-	+	+	+	+
9. Заточка инструмента	-	-	-	-	-	+	+	+
10. Фасонное строгание	-	-	-	-	-	-	+	+
11. Токарная обработка	-	-	-	-	-	-	-	+
