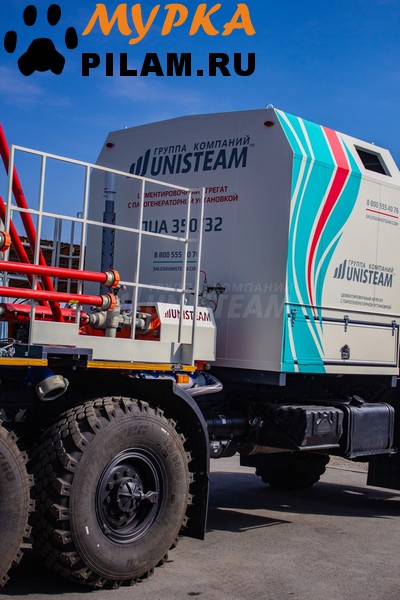

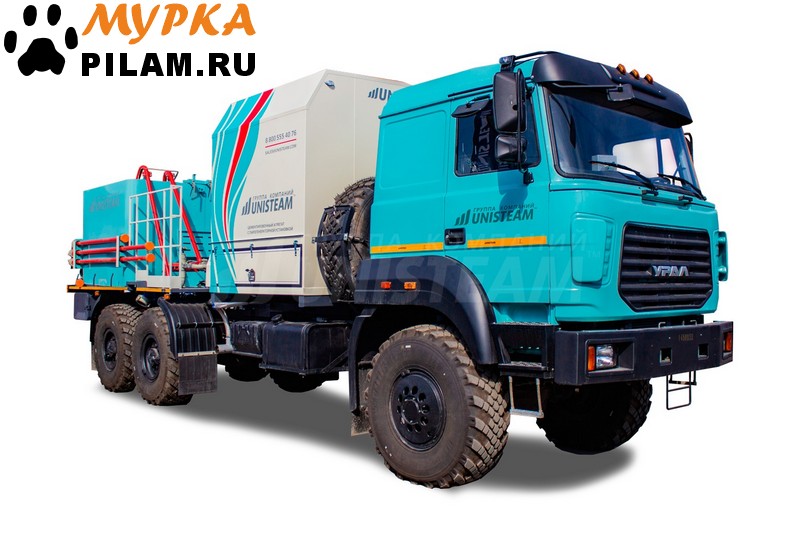

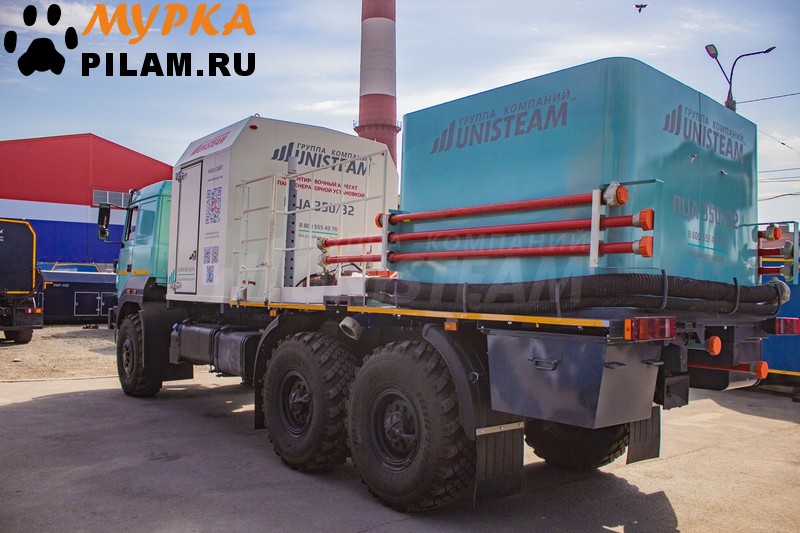

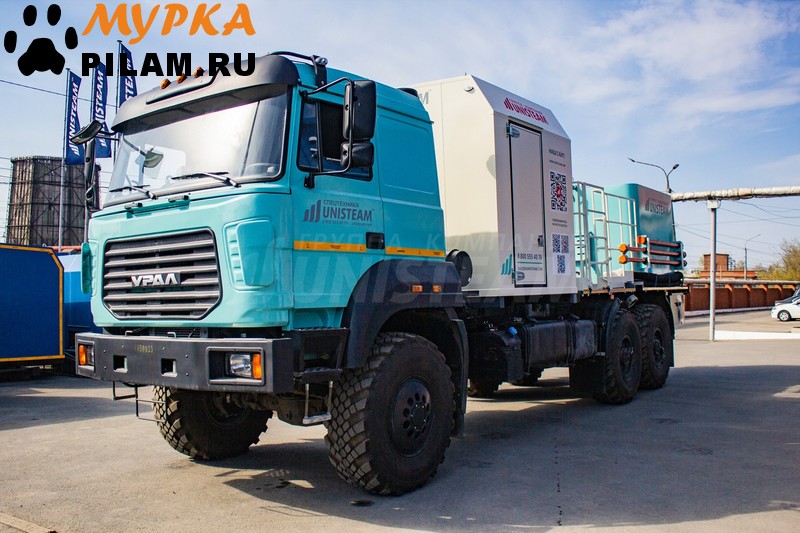

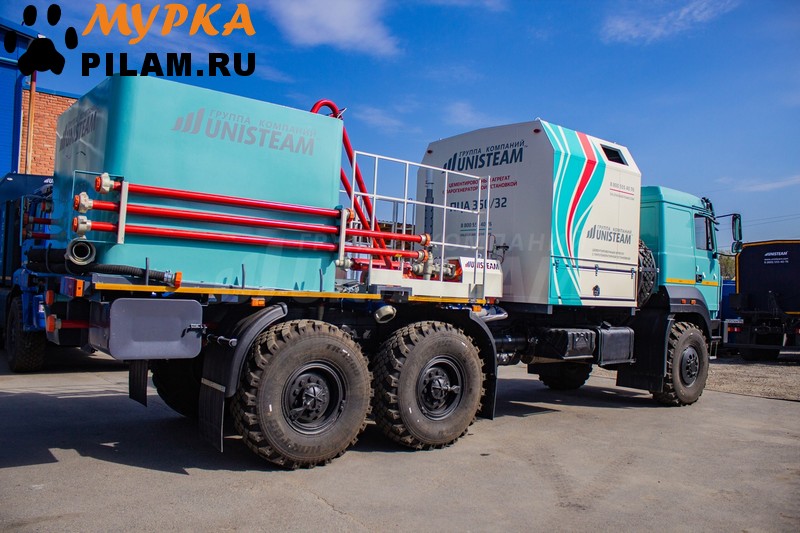

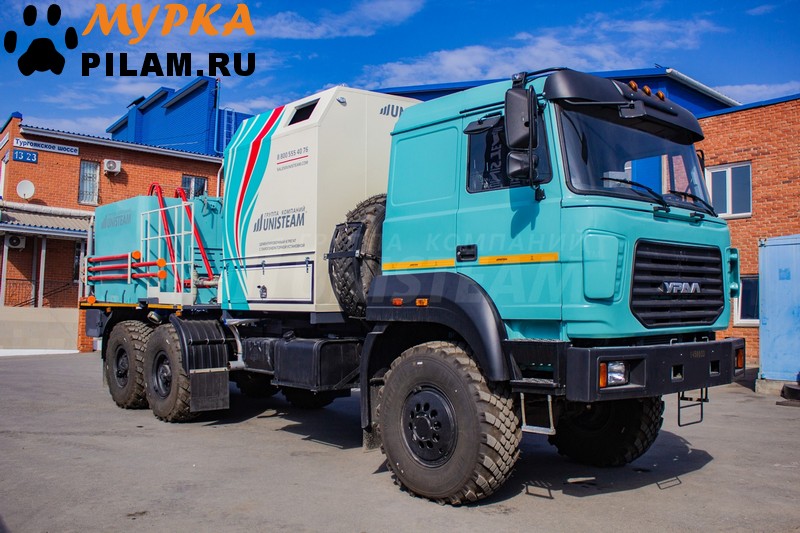

Цементировочный агрегат с парогенераторной установкой ПЦА USM 350/32 Урал 4320
Описание
Цементировочные агрегаты – это незаменимое вспомогательное оборудование в нефтяных и коммунальных отраслях, предназначенное для надежного и эффективного цементирования скважин. На сайте представлена установка для цементирования скважин с набором технических характеристик, которые отвечают высоким требованиям современной промышленности.
Основным элементом агрегата цементировочного является поршневой насос высокой мощности, таких как Нпц-32 или Нц-320, который используется для подачи цементного раствора с необходимым давлением и производительностью. Высокая надежность и производительность поршневого насоса обеспечивают качественное выполнение задач по цементированию.
Для удобства эксплуатации и транспортировки цементировочные агрегаты монтируются на специализированных транспортных средствах, например, на базе Урал 4320 1912, оснащенного комфортной кабиной и вместительными автоцистернами для технической жидкости объемом в несколько кубов. Это позволяет легко перемещать агрегат по транспортной линии и обеспечивать необходимый запас жидкостей для работы.
Дополнительным оборудованием таких установок выступают вспомогательные системы и линии подачи, которые оптимизируют процесс цементирования и увеличивают производительность всей установки. Таким образом, установка для цементирования скважин с использованием современного цементировочного агрегата – это гарантия надежной и эффективной работы на вашем объекте.
| Технические характеристики/комплектация |
USM 350/32 Урал 4320 |
| Насосный агрегат |
Трехплунжерный высокого давления СИН-32.02 с редуктором |
| Максимальное давление, мПа |
32 |
| Привод насоса |
От тягового двигателя автомобиля через ДОМ, карданный вал |
| Максимальная подача, куб. дм/с |
24,5 |
| Цементный бачок, м³ |
0,25 |
| Трубопровод приемной линии, мм |
100 |
| Трубопровод напорной линии,мм |
50 |
| Вспомогательный трубопровод |
6 шт., Ду 50 мм, длина – 18 м
|
|
Колена шарнирные, шт
|
3 |
| Рукав напорно-всасывающий |
1 шт., Ду 100 мм, с БРС |
| Габаритные размеры установки (длина*ширина*высота), мм |
19500 х 2500 х 3900 |
| Парогенераторный модуль |
UM-350 |
| Модель парового котла |
ПУ01-500/15 |
| Паропроизводительность, кг/ч |
350-500 |
| Тепловая мощность, кВт |
200 |
| Диапазон рабочего давления, бар |
от 7 до 13 |
| Давление открытия предохранительных клапанов, бар |
15 |
| Температура пара, оС |
165-192 |
| Горелочное устройство |
жидкотопливная блочная горелка Bultur |
| Вид топлива парогенератора |
ДТ |
| Расход топлива, л/час |
не более 25 |
| Объем топливного бака, л |
180 |
| Насос питательной воды |
поршневой |
| Расход воды, л/ч |
440 |
| Объем бака питательной воды, л |
1000 л, с подогревом от ТЭН |
| Время от запуска до получения пара, мин |
5 |
| Система опустошения змеевика |
полуавтоматическая |
| Автоматические контрольные устройства, останавливающие горелку |
- датчик потока воды,
- реле давления пара,
- датчик контроля температуры,
- концевой выключатель люка топки котла
|
| Электрогенератор |
в комплекте |
| Тип электрогенератора |
дизельный |
| Мощность электрогенератора |
220 В, 5 кВт |
| Запуск электрогенератора |
ручной/автоматический |
| Потребление электроэнергии парогенераторной установкой, кВт |
5 |
| Фургон парогенераторной установки |
сварной, утпленный пенополистиролом 40 мм |
| Комплектация установки |
- шланг паровой 40 м;
- пика с комплектом распылительных насадок (щелевая, пикообразная, перфорированная);
- необходимая запорная арматура;
- фильтр грубой очистки воды;
- топливный фильтр;
- обратный клапан
|
| Гарантийный срок службы |
12 месяцев при условии соблюдения требований, содержащихся в Руководстве по эксплуатации |
| Документация |
- Паспорт на котел паровой;
- Сертификат соответствия Технического регламента Таможенного Союза "О безопасности оборудования, работающего под избыточным давлением (ТР ТС 032/2013); Парспорт на парогенераторную установку;
- Паспорта на комплектующие покупные узлы и агрегаты заводов-изготовителей.
|
| Дополнительное оборудование в комплектации |
|
| ЗИП шасси, шт |
1 |
| ЗИП комплектующих изделий, шт |
1 |
| Средства безопасности |
|
| Огнетушитель |
1 |
| Искрагаситель |
1 |
| Боковое защитное устройство |
дополнительная опция |
| Заднее защитное устройство |
1 |
| Медицинская аптечка |
1 |
| Упор противооткатный с кронштейнами |
2 |
| Знак аварийной остановки |
1 |
| Катушка заземления |
1 |
| Характеристики шасси |
|
| Базовое шасси |
УРАЛ |
| Марка |
4320 |
| Тип кабины |
Бескапотная, над двигателем, рестайлинговая, со спальным местом |
| Колесная формула |
6х6 |
| Размер шин |
425/85 R21 |
| ДЗК |
за кабиной |
| Топливо для работы |
ДТ |
| Тип двигателя |
Дизельный рядный шестицилиндровый с турбонаддувом, ОНВ, электронным управлением |
| Мощность двигателя, л.с. / кВт |
275 |
| Модель КПП |
ЯМЗ-1105, механическая, 5-ступенчатая |
| Экологический класс |
ЕВРО-5 |
| Габаритные размеры шасси |
7920 х 2500 х 3165 |
Цементировочный агрегат с паром Урал цена Cementing unit with steam Ural price #Цементировочный_агрегат_с_паром_Урал_цена #Cementing_unit_with_steam_Ural_price
урал цементировочный агрегат с парогенераторной установкой купить Buy a Ural cementing unit with a steam generator #урал_цементировочный_агрегат_с_парогенераторной_установкой_купить #Buy_a_Ural_cementing_unit_with_a_steam_generator
спецтехника кыргызстана special equipment of Kyrgyzstan #спецтехника_кыргызстана #special_equipment_of_Kyrgyzstan
| ХАРАКТЕРИСТИКИ ШАССИ |
| Модель |
УРАЛ 4320-6951-72 |
| Грузоподъемность, кг |
12 500 |
| Снаряженная масса, кг |
8 315 |
| Полная масса, кг |
21 300 |
| Распределение полной массы, кг |
на передний мост: 5 300 |
| на заднюю тележку: 16 000 |
| Двигатель |
ЯМЗ-536 |
| Полезная мощность (нетто), л.с. |
283 |
| Максимальная частота вращения, мин-1 |
2 300 |
| Максимальный крутящий момент, кгс*м |
120 |
| Частота вращения при максимальном крутящем моменте, мин-1 |
1 300 - 1 600 |
| Коробка передач |
ЯМЗ-1105, механическая, 5 ст. |
| Раздаточная коробка |
АО «АЗ УРАЛ», 2-х ступ. с межосевым дифференциалом (высшая передача 1,04; низшая передача 2,15) |
| Кабина |
NEXT, за двигателем, трехместная |
| Платформа |
Длиннобазовое шасси. |
| Колесная база - 4 755 мм. |
| Монтажная длина - 5 620 мм |
| Ведущие мосты |
АО «A3 «УРАЛ», передаточное число 7,49 |
| Емкость топливного бака, л |
300 |
| Шины |
425/85 R21 |
| Привод тормозной системы |
Пневматический |
| Предпусковой подогреватель |
14ТС+10Е4 |
| ХАРАКТЕРИСТИКИ КРАНА-МАНИПУЛЯТОРА |
| Модель |
ИТ-150 |
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
0 |
62.67 |
| 1 |
Цементировочный агрегат с парогенераторной установкой ПЦА USM 350/32 Урал 4320 |
7.920 |
2.500 |
3.165 |
|
62.667 |
|
Срок поставки: 20-50 рабочих дней
