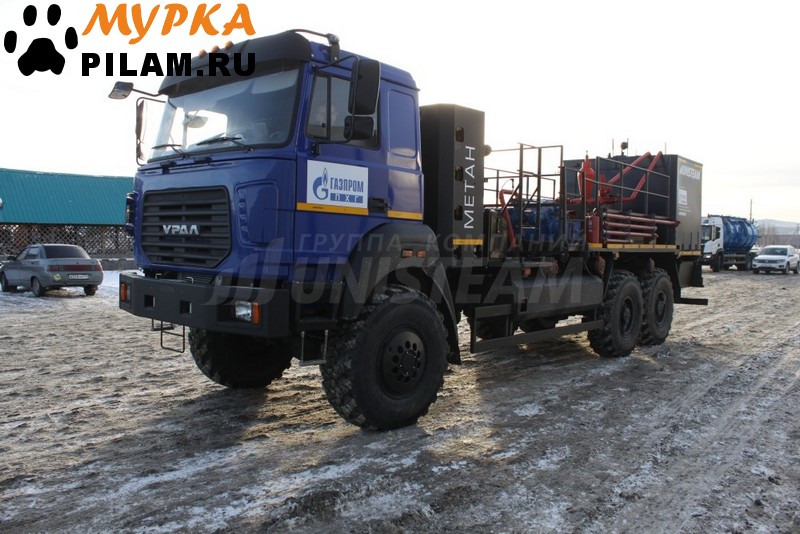

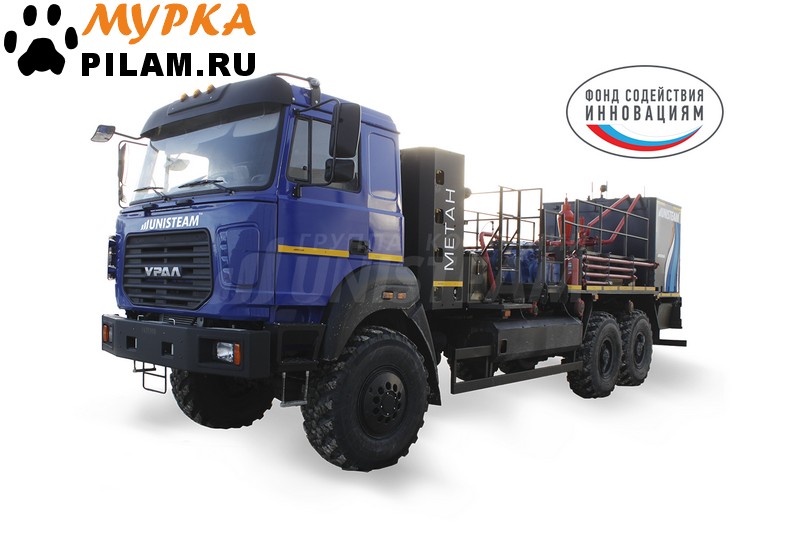

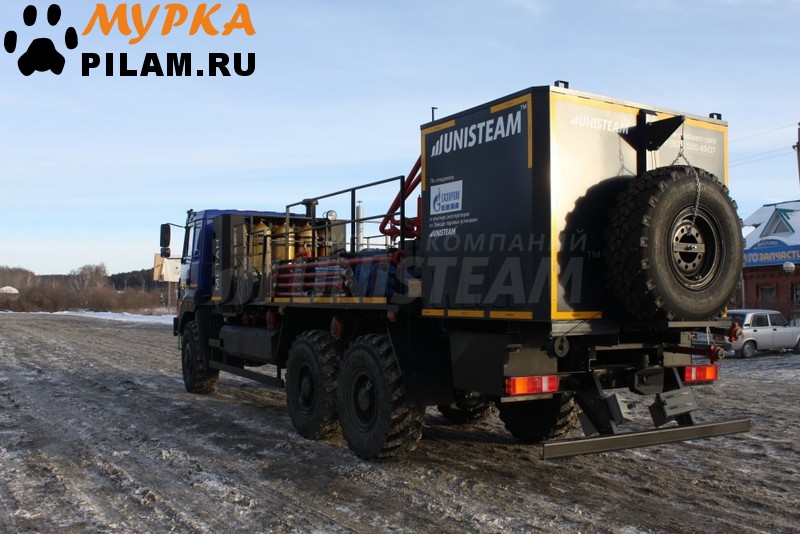

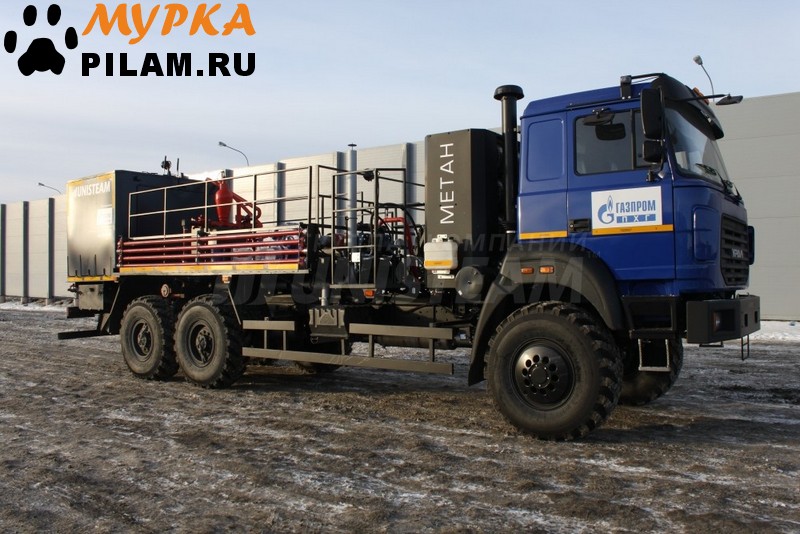

Цементировочный агрегат ЦА на метане серии USM - CG на базе газового шасси УРАЛ 4320-14 (4320-16)

Описание

Цементировочные агрегаты ЦА на базе автомобиля МАЗ широко применяются для обслуживания нефтяных и газовых скважин. Они оснащаются мощным двигателем, обеспечивающим высокую мощность машины. В стандартной комплектации предусмотрено спальное место для оператора, что особенно удобно при работе на удаленных объектах.

Ключевым компонентом является плунжерный насос, позволяющий эффективно закачивать жидкости для цементации или кислотной обработки скважин. Для водоснабжения дополнительно устанавливается водоподающий блок (ВПБ), а также возможно включение кму для расширения функциональности.

ЦА МЕТАН предлагаются в различных характеристиках, чтобы удовлетворить запросы клиентов. Заказчику предоставляется выбор необходимого дополнительного оборудования, включая нпц-32. Производство оборудования осуществляется на предприятиях России, что гарантирует доступность запчастей и оперативность отгрузки.

Цементировочные агрегаты подходят как для промышленного, так и коммунального использования. Комплексный подход к разработке меню характеристик позволяет учесть потребности клиента и обеспечить надежность оборудования.

Технические характеристики/комплектация CG	USM -CG на базе газового шасси УРАЛ 4320-14 (4320-16)
Насосный агрегат	Поршневой насос высокого давления 9Т (или его аналог
Максимальное давление, мПа	40
Привод насоса	От тягового двигателя автомобиля через ДОМ, карданный вал
Максимальная подача, куб. дм/с	26
Диаметр сменных втулок, мм	90 / 100 / 115 / 127
Цементный бачок, м³	0.25
Трубопровод приемной линии	100 мм
Трубопровод напорной линии	50 мм
Запорная арматура трубопроводов напорной линии	Кран шаровый/пробковый - Ду 50, рабочее давление 40 Мпа; Кран шаровый/пробковый - Ду25, рабочее давление 40 Мпа
Вспомогательный трубопровод	8 шт, Ду 50 мм, общая длина - 24 м.
Колена шарнирные, шт	5
Рукав напорно-всасывающий	1 шт., Ду 100 мм, длина - 10 м
Количество труб	4 х 4м, 1 х 3м, 2 х 2м, 1 х 1м с БРС
Дополнительное оборудование в комплектации
Знак аварийной остановки	дополнительная опция
ЗИП комплектующих изделий, шт	1
Средства безопасности
Огнетушитель	1
Искрагаситель	1
Боковое защитное устройство	дополнительная опция
Заднее защитное устройство	1
Медицинская аптечка	1
Упор противооткатный с кронштейнами	2
Знак аварийной остановки	1
Катушка заземления	1
Характеристики шасси
Марка	УРАЛ
Экологический класс	4320-16
Тип кабины	Бескапотная, над двигателем, двухместная, 9 газовых баллонов за кабиной + 2 на раме слева
Колесная формула	6х6
Размер шин	425/85 R21
ДЗК	за кабиной
Топливо для работы	Метан
Тип двигателя	Газовый шестицилиндровый с турбонаддувом, ОНВ, электронным управлением
Мощность двигателя, л.с. / кВт	312
Модель КПП	ZF 9S1310T0, механическая, 9 ст./ЯМЗ-1205, механическая, 5 ст.
Экологический класс	ЕВРО-5
Габаритные размеры шасси	9320 х 3150 х 3375

Габаритный чертеж

ЦА на метане серии Unisteam-CG на базе газового шасси УРАЛ 4320-14 (4320-16)

цементировочный агрегат купить Юнистим cementing unit buy Unistim #цементировочный_агрегат_купить_Юнистим #cementing_unit_buy_Unistim

цементировочный агрегат на шасси Урал цена cementing unit on Ural chassis price #цементировочный_агрегат_на_шасси_Урал_цена #cementing_unit_on_Ural_chassis_price

спецтехника щелково special equipment shchelkovo #спецтехника_щелково #special_equipment_shchelkovo

ХАРАКТЕРИСТИКИ ШАССИ
Модель	УРАЛ 4320-6951-72
Грузоподъемность, кг	12 500
Снаряженная масса, кг	8 315
Полная масса, кг	21 300
Распределение полной массы, кг	на передний мост: 5 300
Распределение полной массы, кг	на заднюю тележку: 16 000
Двигатель	ЯМЗ-536
Полезная мощность (нетто), л.с.	283
Максимальная частота вращения, мин^-1	2 300
Максимальный крутящий момент, кгс*м	120
Частота вращения при максимальном крутящем моменте, мин^-1	1 300 - 1 600
Коробка передач	ЯМЗ-1105, механическая, 5 ст.
Раздаточная коробка	АО «АЗ УРАЛ», 2-х ступ. с межосевым дифференциалом (высшая передача 1,04; низшая передача 2,15)
Кабина	NEXT, за двигателем, трехместная
Платформа	Длиннобазовое шасси.
	Колесная база - 4 755 мм.
	Монтажная длина - 5 620 мм
Ведущие мосты	АО «A3 «УРАЛ», передаточное число 7,49
Емкость топливного бака, л	300
Шины	425/85 R21
Привод тормозной системы	Пневматический
Предпусковой подогреватель	14ТС+10Е4
ХАРАКТЕРИСТИКИ КРАНА-МАНИПУЛЯТОРА
Модель	ИТ-150
Количество гидравлических выдвижных секций	5 шт
Грузовой момент, тм

№	Наименование места	Длина, м	Ширина, м	Высота, м	Масса, кг	Объем, м³
				∑:	0	106.31
1	Цементировочный агрегат ЦА на метане серии USM -CG на базе газового шасси УРАЛ 4320-14 (4320-16)	10.000	3.150	3.375		106.3125
Срок поставки: 20-50 рабочих дней (г. Миасс)
