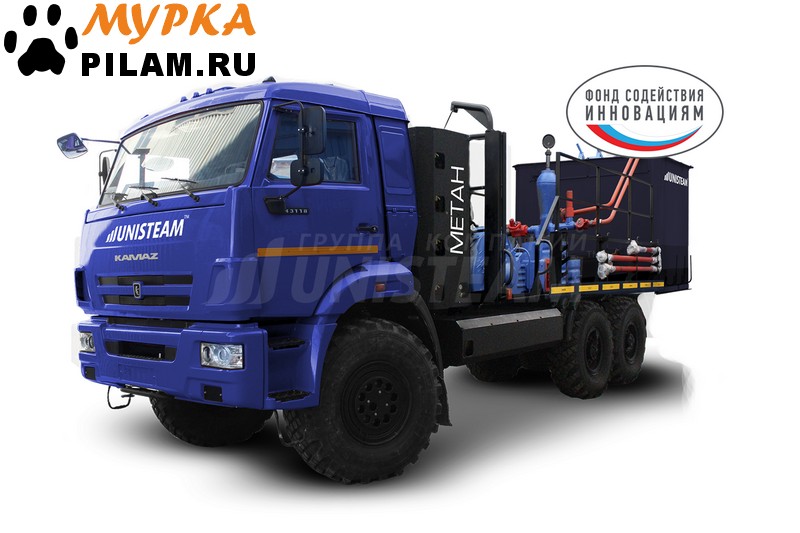

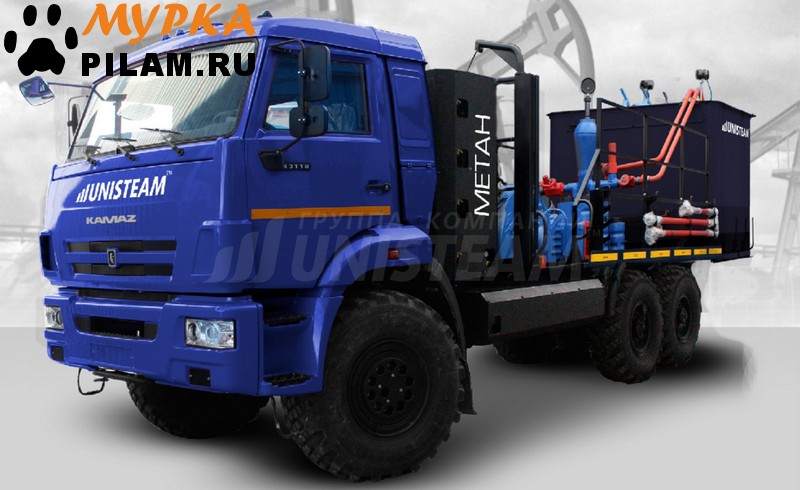

Цементировочный агрегат ЦА на метане серии USM - CG на базе газового шасси КАМАЗ 43118-37
Описание
Цементировочные агрегаты ЦА на базе автомобиля МАЗ широко применяются для обслуживания нефтяных и газовых скважин. Они оснащаются мощным двигателем, обеспечивающим высокую мощность машины. В стандартной комплектации предусмотрено спальное место для оператора, что особенно удобно при работе на удаленных объектах.
Ключевым компонентом является плунжерный насос, позволяющий эффективно закачивать жидкости для цементации или кислотной обработки скважин. Для водоснабжения дополнительно устанавливается водоподающий блок (ВПБ), а также возможно включение кму для расширения функциональности.
ЦА МЕТАН предлагаются в различных характеристиках, чтобы удовлетворить запросы клиентов. Заказчику предоставляется выбор необходимого дополнительного оборудования, включая нпц-32. Производство оборудования осуществляется на предприятиях России, что гарантирует доступность запчастей и оперативность отгрузки.
Цементировочные агрегаты подходят как для промышленного, так и коммунального использования. Комплексный подход к разработке меню характеристик позволяет учесть потребности клиента и обеспечить надежность оборудования.
| Технические характеристики/комплектация CG |
USM -CG на базе газового шасси КАМАЗ 43118-37 |
| Насосный агрегат |
Поршневой насос высокого давления 9Т (или его аналог) |
| Максимальное давление, мПа |
40 |
| Привод насоса |
От тягового двигателя автомобиля через ДОМ, карданный вал |
| Максимальная подача, куб. дм/с |
26 |
| Диаметр сменных втулок, мм |
90 / 100 / 115 / 127 |
| Цементный бачок, м³ |
0.25 |
| Трубопровод приемной линии |
100 мм |
| Трубопровод напорной линии |
50 мм |
| Запорная арматура трубопроводов напорной линии |
Кран шаровый/пробковый - Ду 50, рабочее давление 40 Мпа; Кран шаровый/пробковый - Ду25, рабочее давление 40 Мпа |
| Вспомогательный трубопровод |
8 шт, Ду 50 мм, общая длина - 24 м. |
|
Колена шарнирные, шт
|
5 |
| Рукав напорно-всасывающий |
1 шт., Ду 100 мм, длина - 10 м |
|
Количество труб
|
4 х 4м, 1 х 3м, 2 х 2м, 1 х 1м с БРС |
| Дополнительное оборудование в комплектации |
|
| ЗИП шасси, шт |
1
|
| ЗИП комплектующих изделий, шт |
1 |
| Средства безопасности |
|
| Огнетушитель |
1 |
| Искрагаситель |
1 |
| Боковое защитное устройство |
дополнительная опция |
| Заднее защитное устройство |
1 |
| Медицинская аптечка |
1 |
| Упор противооткатный с кронштейнами |
2 |
| Знак аварийной остановки |
1 |
| Катушка заземления |
1 |
| Характеристики шасси |
|
| Марка |
КАМАЗ |
| Экологический класс |
43118-37 |
| Тип кабины |
Бескапотная, над двигателем, рестайлинговая |
| Колесная формула |
6х6 |
| Размер шин |
425/85 R21 |
| ДЗК |
за кабиной |
| Топливо для работы |
Метан |
| Тип двигателя |
Четырехтактный, с искровым зажиганием, газовый восьмицилиндровый с турбонаддувом, ОНВ, электронным управлением, системы нейтрализации отработавших газов и бортовой диагностики |
| Мощность двигателя, л.с. / кВт |
300/220 |
| Экологический класс |
ЕВРО-5 |
| Габаритные размеры шасси |
8800 х 2550 х 5590 |
Габаритный чертеж
