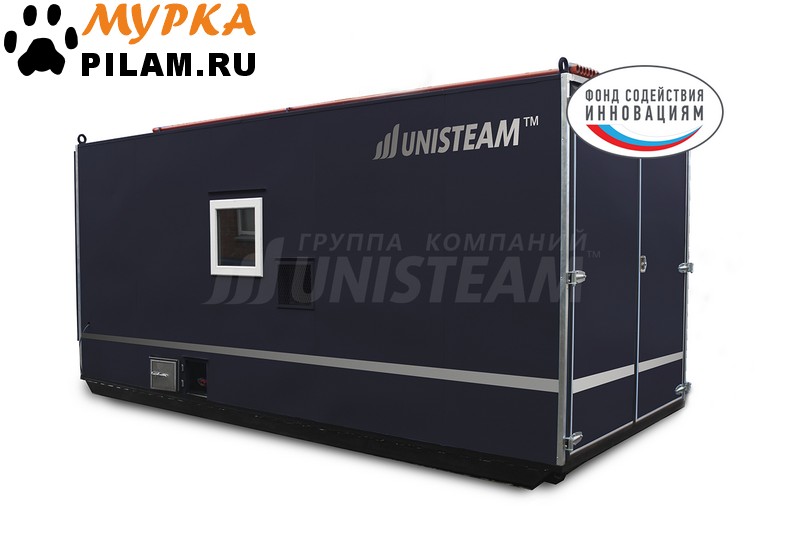

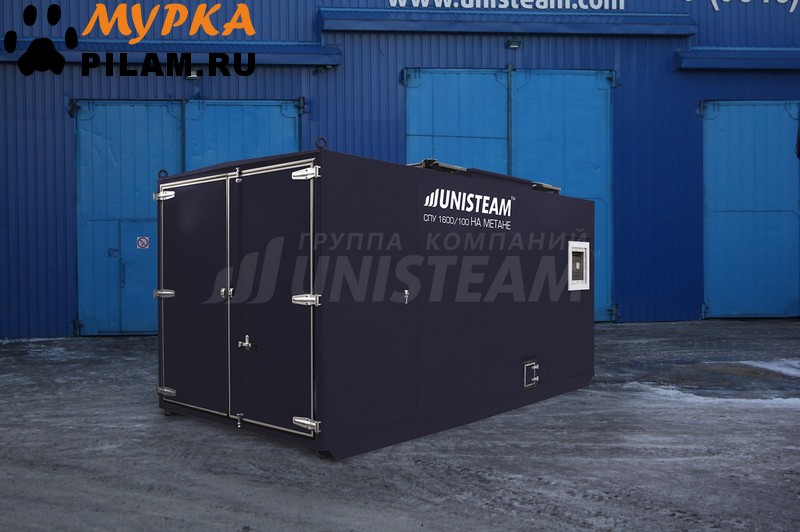

Стационарные парогенераторные установки (СПУ) — это оборудование, предназначенное для выработки пара в одном месте, без частого перебазирования. Такие установки могут быть односекционными или двухсекционными. Производительность СПУ варьируется в зависимости от типа парового котла и мощности водяного насоса. Наиболее часто встречаются варианты: 1600, 2000 или 2500 кг/ч. Максимальная температура — примерно 300°С, максимальное давление — 9,8 МПа.
Конструкция
Оборудование установки размещено на монтажной платформе и закрыто металлическим кузовом, предохраняющим от атмосферных осадков и пыли. На платформе расположены:
паровой котёл с горелочным устройством;
вентилятор высокого давления;
водянойнасос для подачи питательной воды из цистерны в паровой котёл;
топливный насос для подачи топлива к форсункам горелочного устройства;
ёмкости для питательной воды и топлива.
установка оборудована автоматикой безопасности, которая предохраняет от аварийной ситуации при повышении давления и температуры пара, погасании факела в топке котла и других параметрах.
Некоторые типы стационарных СПУ:
Электродные — используют электроды, погружённые в воду, для нагрева и генерации пара. Отличаются компактностью и простотой конструкции.
ТЭНовые — применяют трубчатые электронагреватели (ТЭНы) для нагрева воды, обеспечивают более стабильную и контролируемую генерацию пара.
СПУ с использованием газовых илижидкотопливных горелок — основаны на сжигании топлива для нагрева теплоносителя и генерации пара, характеризуются высокой производительностью.
Применение
Нефтегазовая промышленность — для подогрева нефти и нефтепродуктов, генерации электроэнергии на удалённых месторождениях, очистки цистерн и оборудования.
Энергетическая промышленность — в качестве основного или резервного источника пара на тепловых электростанциях, для производства тепла и электроэнергии в когенерационных установках.
Химическая промышленность — для обеспечения технологических процессов, требующих точного контроля температуры и давления пара.
Пищевая промышленность — для стерилизации оборудования, приготовления пищи, производства напитков.
Технические характеристики/комплектация ППУА
USM-S2G на метане
Нагреваемая среда
Вода
Водяной насос
HIKARIMAI EFG 2821
Вентилятор
ВД 4-37-2011 / ВР 12-26 4,0кВт 3000 об.мин.
Привод воздушной заслонки
электропривод
Марка горелочного устройства
UNIFLAME
Горелочное устройство
газовое
Клапан предохранительный (КППР), шт
3/2 (в зависимости от количества режимов)
Контрольно-измерительные приборы и автоматика (КИПиА)
цифровые
Управление установкой
в операторской
Жесткость питательной воды, мкг-экв/кг
10
Вместимость бака запаса воды, м³
5.2
Топливо, используемое для работы установки
КПГ метан ГОСТ 27577-2000
Давление топлива, Мпа, не более
1,47
Время, необходимое для получения пара с момента запуска установки, мин
10
Привод механизмов спецоборудования
от электродвигателя
Уровень звука в кабине водителя во время работы установки, Дба
80
Форсунка розжига 1,0 гал/ч, шт
1
Рабочая форсунка №1 8,5 гал/ч, шт
1
Рабочая форсунка №2 8,5 гал/ч, шт
1
Линии выхода режимов
два выхода / один выход (в зависимости от режима)
Кожух защитный на котел
в наличии
Габаритные размеры установки (длина*ширина*высота), мм
5420мм
Технические характеристики фургона (Кунга)
Тип фургона
сварной
Внутренняя обшивка фургона (кунга)
Лист оцинкованный 0,55 мм
Наружнняя обшивка фургона (кунга)
Лист стальной 1,2 мм
Утеплитель
пенополистирол
Толщина утеплителя, мм
40 / 60
Лестницы
наличие
Количество дверей
2
Технические характеристики парового котла ППУ
Производительность установки в соответствии с выбранным режимом
Режим 1 Режим 2
Работа по отпариванию и очистке через мягкий рукав и пику
Депарафинизация трубопроводов с жёстким подключением через стальные магистрали
Производительность котла, кг/ч
1600 1200
Давление пара, Мпа (кгс/см²), не более
9,81 (100) 0,78 (8)
Температура пара, ⁰С, не более
310 174
Дополнительное оборудование в комплектации
Магистральные трубопроводы, шт
6
Запорный узел, шт
1
Угол магистральный (колено), шт
4
Рукав ПАР-2
Ду 25, 20 м.
Устройство для укладки рукава ПАР-2, шт
1
Пика 1,5 м, шт
1
ЗИП водяного насоса, шт
1
ЗИП установки, шт
1
Средства безопасности
Огнетушитель
1
Искрагаситель
1
Боковое защитное устройство
дополнительная опция
Заднее защитное устройство
1
Медицинская аптечка
дополнительная опция
Упор противооткатный с кронштейнами
2
Плакат "Осторожно! Тепловая обработка"
дополнительная опция
Знак аварийной остановки
дополнительная опция
Сравнительные характеристики насосов
HIKARIMAI EFG2821
2,3 ПТ25Д1М2
1,1 ПТ25Д1М2
Производительность, м³/ч
3,36
Производительность, м³/ч
до 2
Производительность, м³/ч
2,2
Давление, Мпа
15
Давление, Мпа
10
Давление, Мпа
11
Температура питательной воды, max, ⁰С
60
Температура питательной воды, max, ⁰С
до 100
Температура питательной воды, max, ⁰С
до 100
Потребляемая мощность, кВт
18,5
Потребляемая мощность, кВт
не более 10
Потребляемая мощность, кВт
не более 10
Обороты вала насоса, max, об/мин
1450
Обороты вала насоса, max, об/мин
500
Обороты вала насоса, max, об/мин
730
Объем заливаемого масла, л.
1
Объем заливаемого масла, л.
16
Объем заливаемого масла, л.
2
Размер (длина*ширина*высота), см
30х25х15
Размер (длина*ширина*высота), см
865х670х365
Размер (длина*ширина*высота), см
617х392х320
Вес, кг
18
Вес, кг
340
Вес, кг
87
Пакет предоставляемой документации
Паспорт на котел паровой
Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 032
2013 "О безопасности оборудования, работающего под избыточным давлением"
Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 010
2011 "О безопасности машин и оборудования", ТР ТС 004
2011 "О безопасности низковольтного оборудования", ТР ТС 020
2011 "Электромагнитная совместимость технических средств" утвержденному Решением Комиссии Таможенного союза от 01.03.2016г. №0365925
Руководство по эксплуатации на парогенераторную установку
Паспорт передвижной парогенераторной установки
Прочностной расчет котловой трубы
Прочностной расчет паровика
Расчет пропускной способности клапанов предохранительных
Паспорта на предохранительные клапана
Документация на покупные комплектующие
Одобрение типа ТС
ПТС
