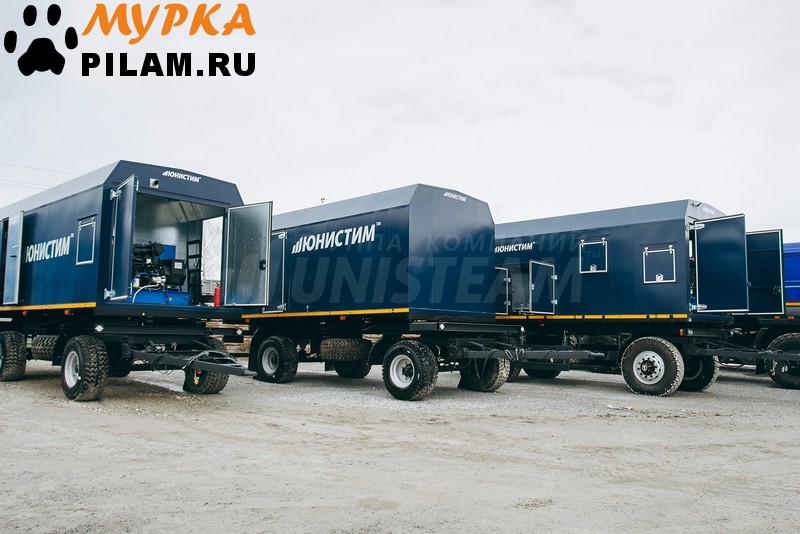

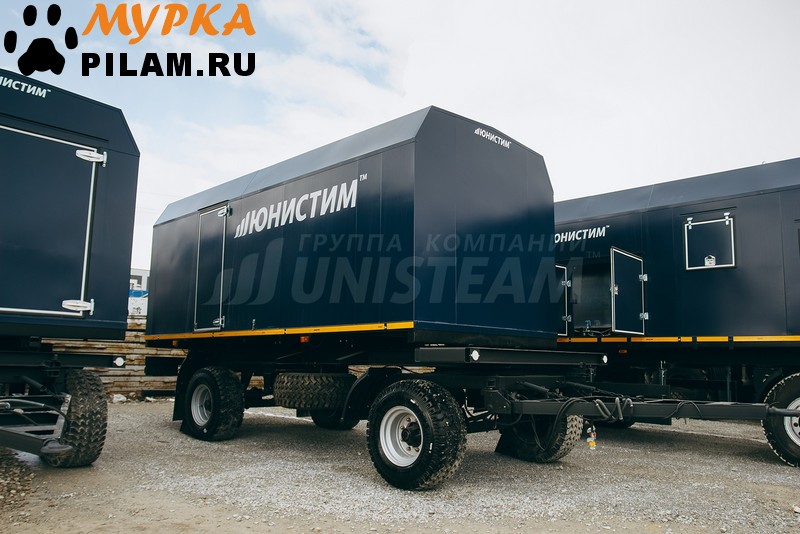

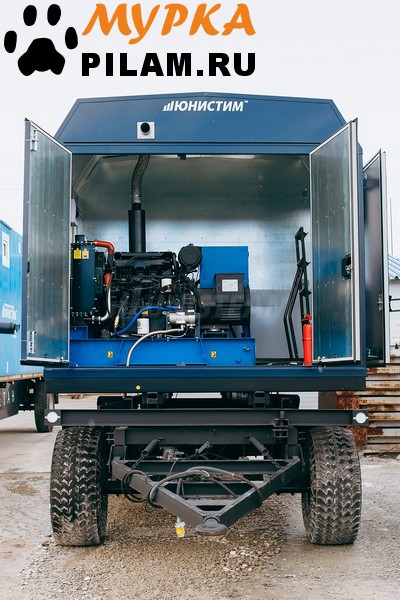

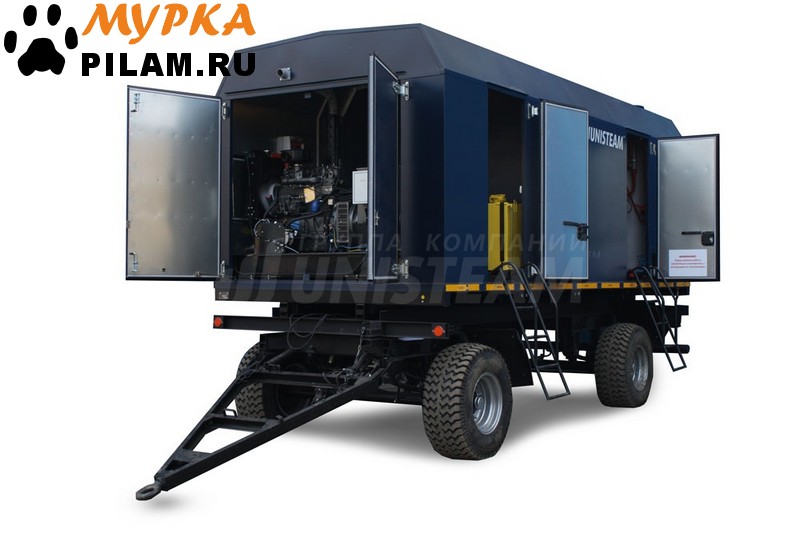

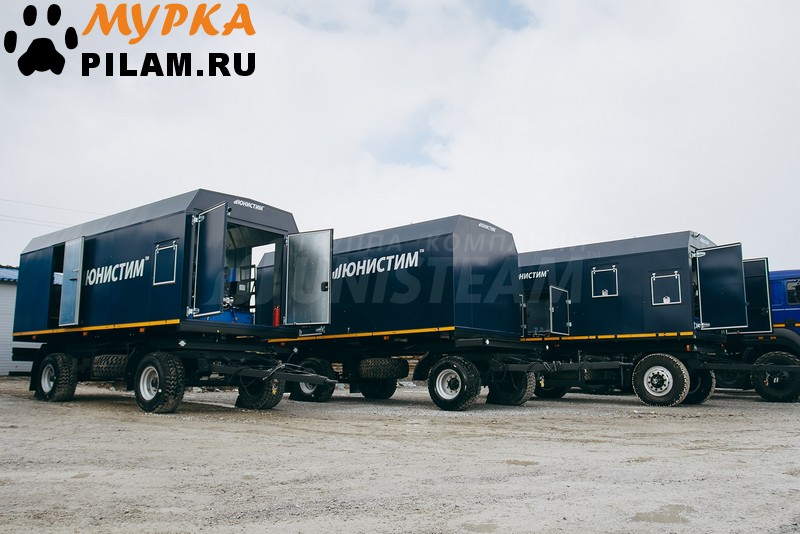

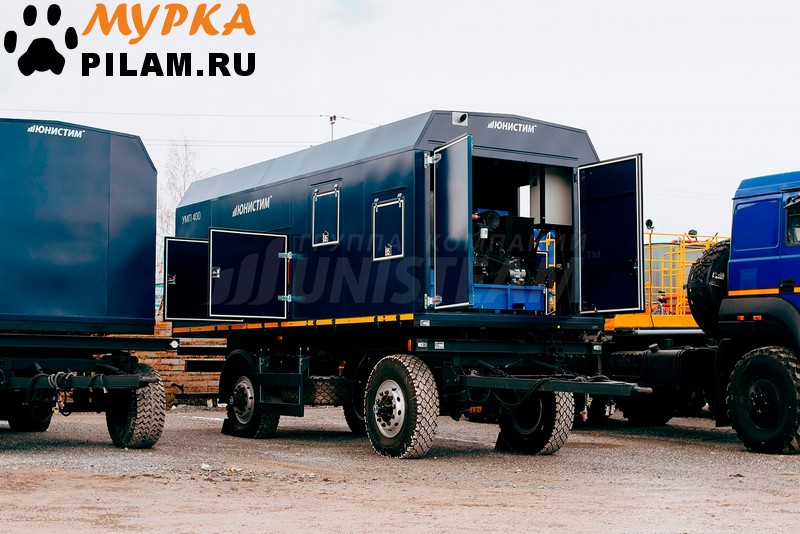

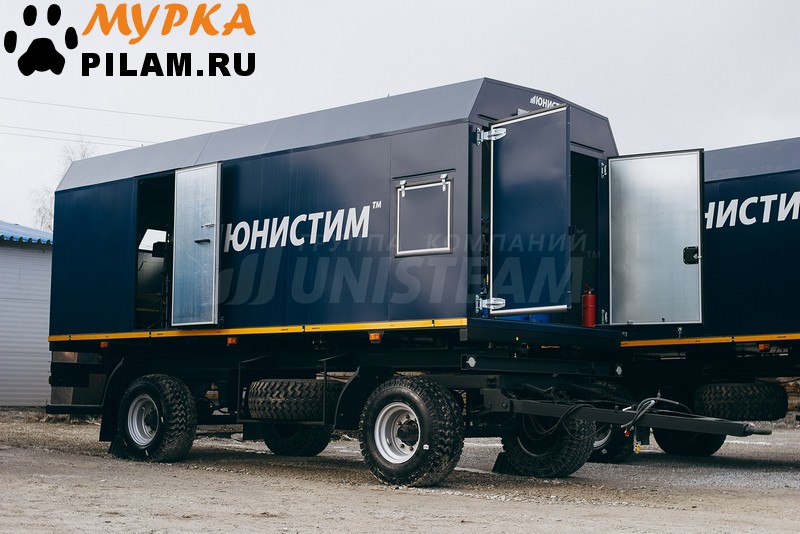

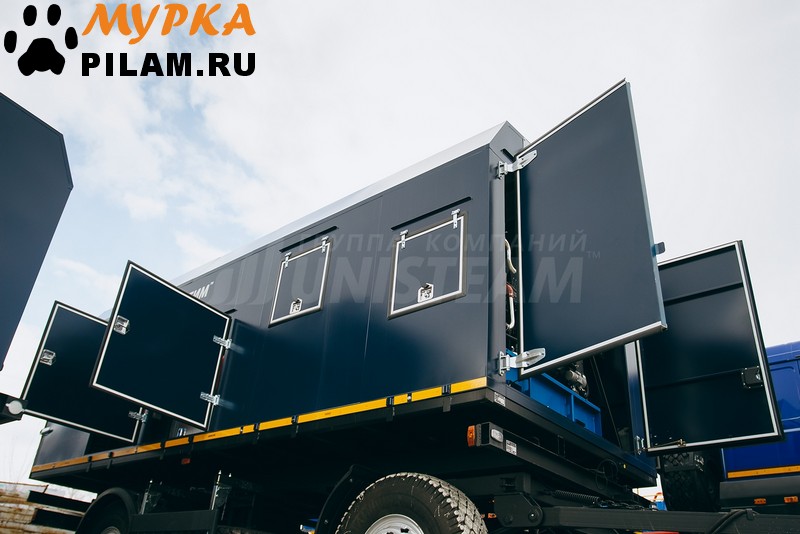

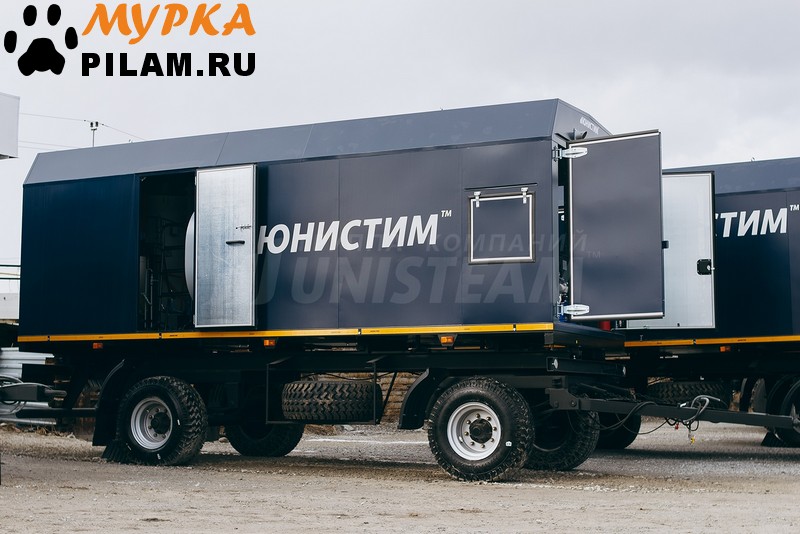

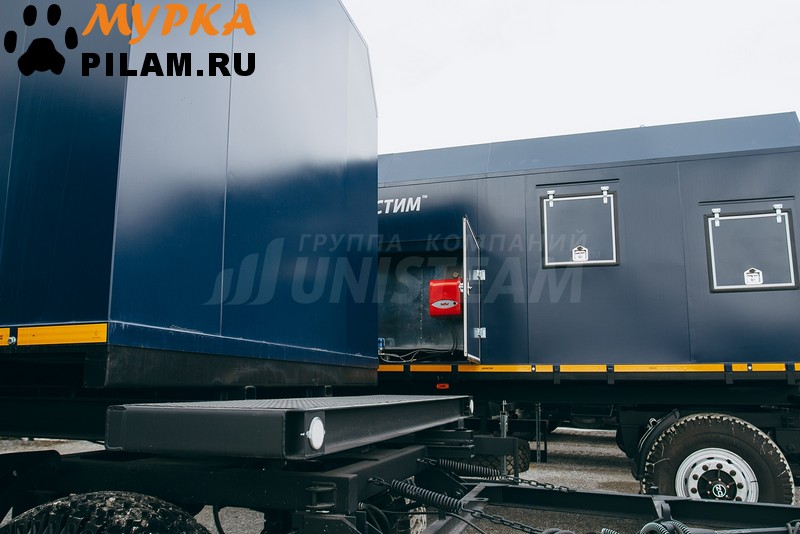

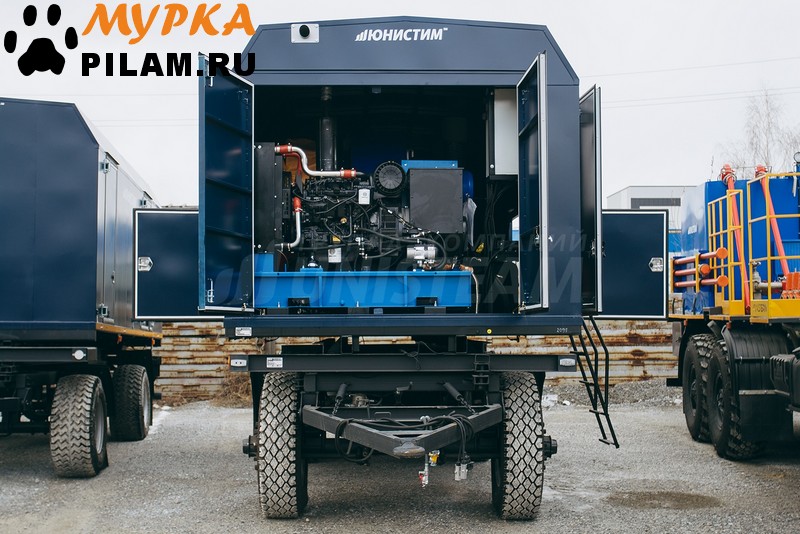

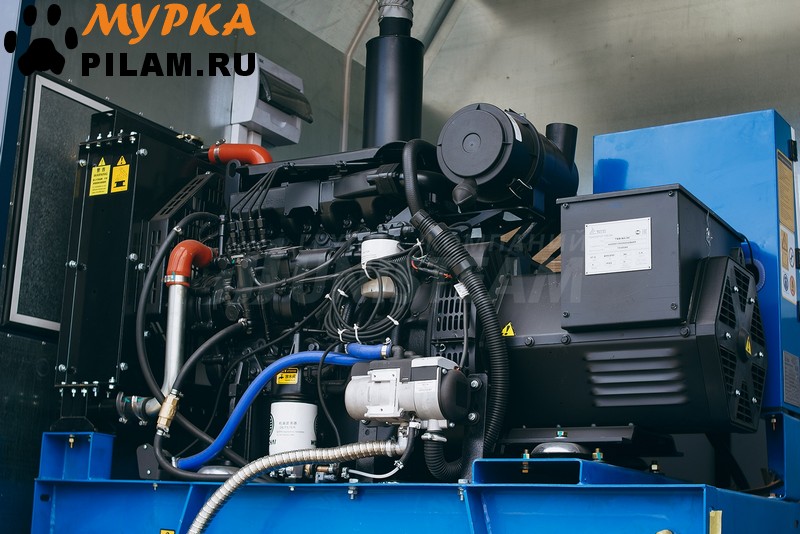

Передвижная паропромысловая установка ППУ серии USM-MPD на прицепе c отсеком под дизель генератор
Описание
ППУ на прицепе — это передвижная паропромысловая установка, которая монтируется на грузовой прицеп и служит для выработки пара.
Такая установка является автономной котельной и используется для формирования насыщенного пара путём нагрева воды без подключения оборудования к сложным инженерным системам подачи воды.
Некоторые области применения ППУ на прицепе:
Нефтегазовая отрасль. Удаление парафиновых отложений в скважинах, очистка резервуаров и трубопроводов.
Строительство. Разогрев стройматериалов, вроде асфальта или битума, а также очистка специализированной техники.
Коммунальное хозяйство. Использование в роли мобильной котельной.
Транспорт. Очищение автоцистерн и подогрев оборудования.
Железнодорожные перевозки. Прогрев сыпучих грузов перед разгрузкой и очистка цистерн.
Контрольно-измерительные приборы и автоматика (КИПиА)
цифровые
Управление установкой
в кунге установки
Жесткость питательной воды, мкг-экв/кг, не более
10
Вместимость бака запаса воды, м³
5.2
Топливо, используемое для работы установки
ДТ ГОСТ
Давление топлива, Мпа, не более
1,47
Время, необходимое для получения пара с момента запуска установки, мин, не более
10
Привод механизмов спецоборудования
от электродвигателя
Уровень звука в кабине водителя во время работы установки, Дба, не более
80
Форсунка розжига 1,0 гал/ч, шт
1
Рабочая форсунка №1 8,5 гал/ч, шт
1
Рабочая форсунка №2 8,5 гал/ч, шт
1
Линии выхода режимов
два выхода / один выход (в зависисости от режима)
Кожух защитный на котел
в наличии
Габаритные размеры установки (длина*ширина*высота), мм
6020 мм с отсеком под дизель генератор
Технические характеристики фургона (кунга)
Тип фургона
сварной
Внутренняя обшивка фургона (кунга)
Лист оцинкованный 0,55 мм
Наружнняя обшивка фургона (кунга)
Лист стальной 1,2 мм
Утеплитель
пенополистерол
Толщина утеплителя, мм
40 / 60
Лестницы
откидные из кузов-фургона
Количество дверей
2
Технические характеристики парового котла ппу
Производительность установки в соответствии с выбранным режимом
Режим 1Режим 2
Производительность котла, кг/ч
1600 1200
Давление пара, Мпа (кгс/см²), не более
9,81 (100) 0,78 (8)
Температура пара, ⁰С, не более
310 174
Дополнительное оборудование в комплектации
ЗИП шасси, шт
1
ЗИП комплектующих изделий, шт
1
Средства безопасности
Магистральные трубопроводы, шт
6
Запорный узел, шт
1
Угол магистральный (колено), шт
4
Рукав ПАР-2
1 шт.: Ду 25, 20 м.
Устройство для укладки рукава ПАР-2, шт
1
Пика 1,5 м, шт
1
ЗИП водяного насоса, шт
1
ЗИП установки, шт
1
Средства безопасности
Огнетушитель
1
Искрагаситель
1
Боковое защитное устройство
дополнительная опция
Заднее защитное устройство
1
Медицинская аптечка
дополнительная опция
Упор противооткатный с кронштейнами
2
Плакат "Осторожно! Тепловая обработка"
дополнительная опция
Знак аварийной остановки
дополнительная опция
Сравнительные характеристики насосов
HIKARIMAI EFG2821
2,3 ПТ25Д1М2
1,1 ПТ25Д1М2
Производительность, м³/ч
3,36
Производительность, м³/ч
до 2
Производительность, м³/ч
2,2
Давление, Мпа
15
Давление, Мпа
10
Давление, Мпа
11
Температура питательной воды, max, ⁰С
60
Температура питательной воды, max, ⁰С
до 100
Температура питательной воды, max, ⁰С
до 100
Потребляемая мощность, кВт
18,5
Потребляемая мощность, кВт
не более 10
Потребляемая мощность, кВт
не более 10
Обороты вала насоса, max, об/мин
1450
Обороты вала насоса, max, об/мин
500
Обороты вала насоса, max, об/мин
730
Объем заливаемого масла, л.
1
Объем заливаемого масла, л.
16
Объем заливаемого масла, л.
2
Размер (длина*ширина*высота), см
30х25х15
Размер (длина*ширина*высота), см
865х670х365
Размер (длина*ширина*высота), см
617х392х320
Вес, кг
18
Вес, кг
340
Вес, кг
87
Пакет предоставляемой документации
Паспорт на котел паровой
Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 032
2013 "О безопасности оборудования, работающего под избыточным давлением"
Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 010
2011 "О безопасности машин и оборудования", ТР ТС 004
2011 "О безопасности низковольтного оборудования", ТР ТС 020
2011 "Электромагнитная совместимость технических средств" утвержденному Решением Комиссии Таможенного союза от 01.03.2016г. №0365925
Руководство по эксплуатации на парогенераторную установку
Паспорт передвижной парогенераторной установки
Прочностной расчет котловой трубы
Прочностной расчет паровика
Расчет пропускной способности клапанов предохранительных
Паспорта на предохранительные клапана
Документация на покупные комплектующие
Одобрение типа ТС
ПТС
