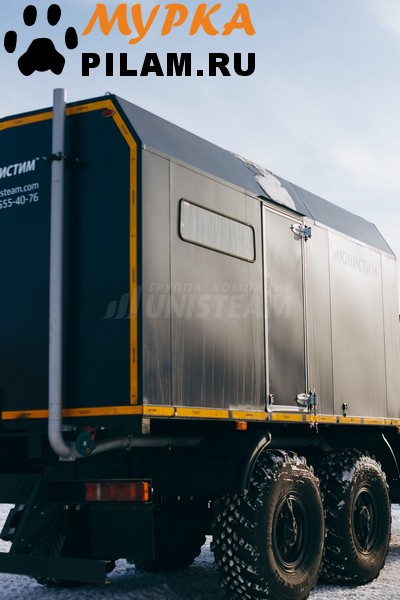

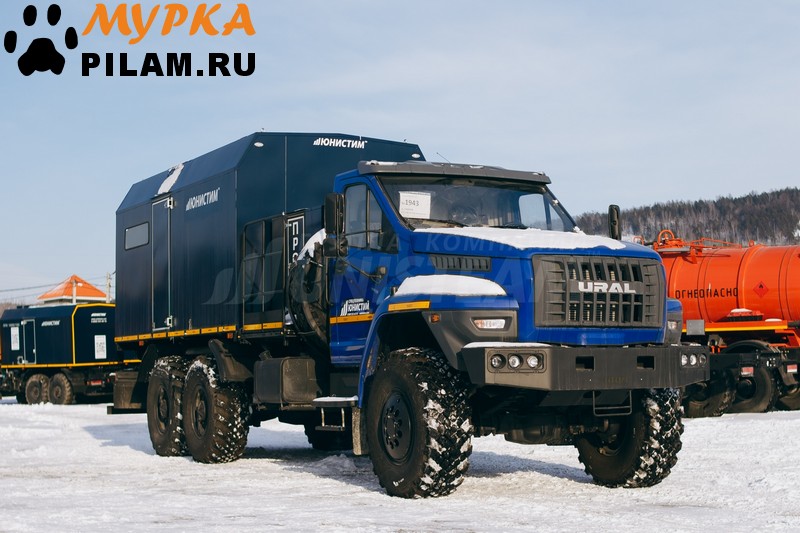

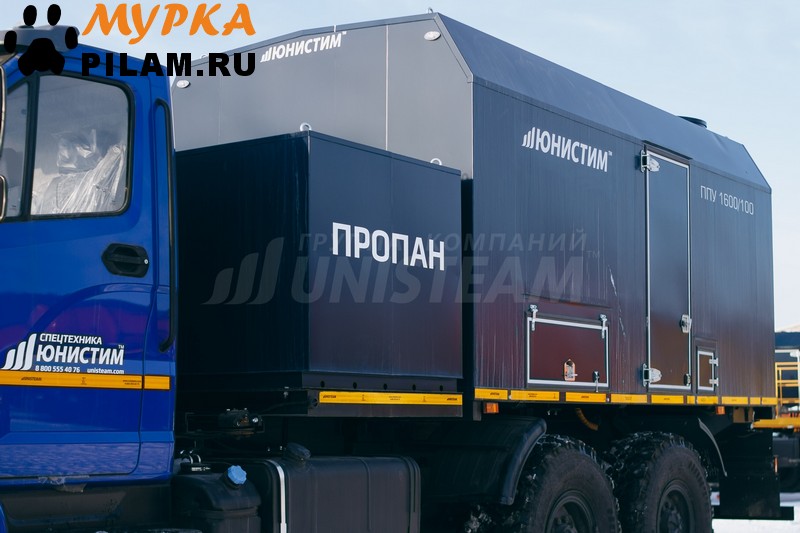

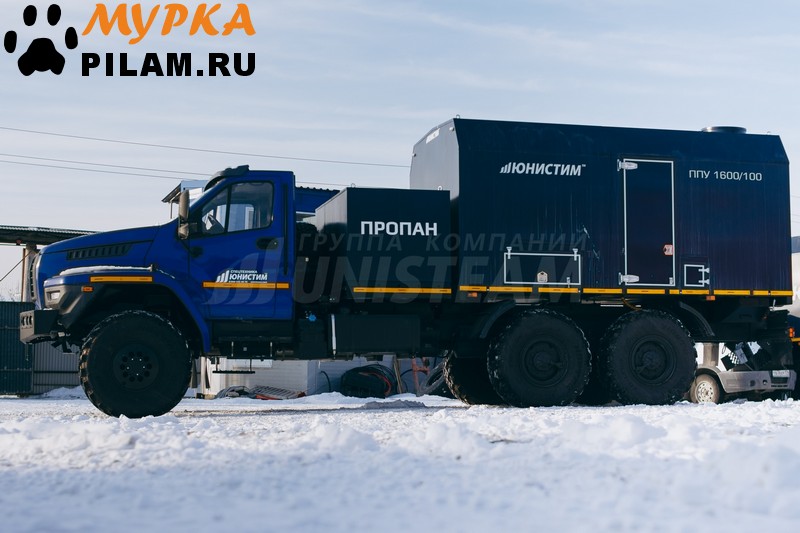

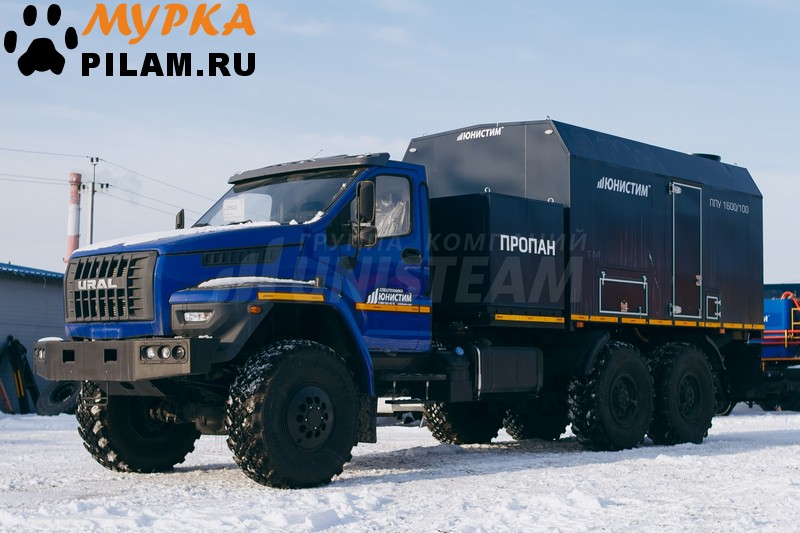

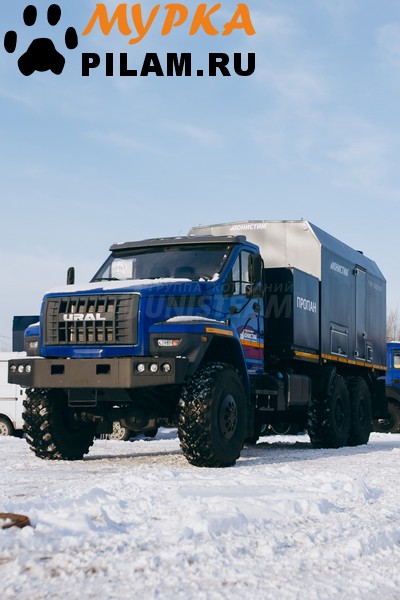

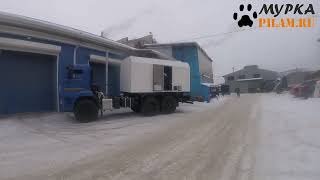

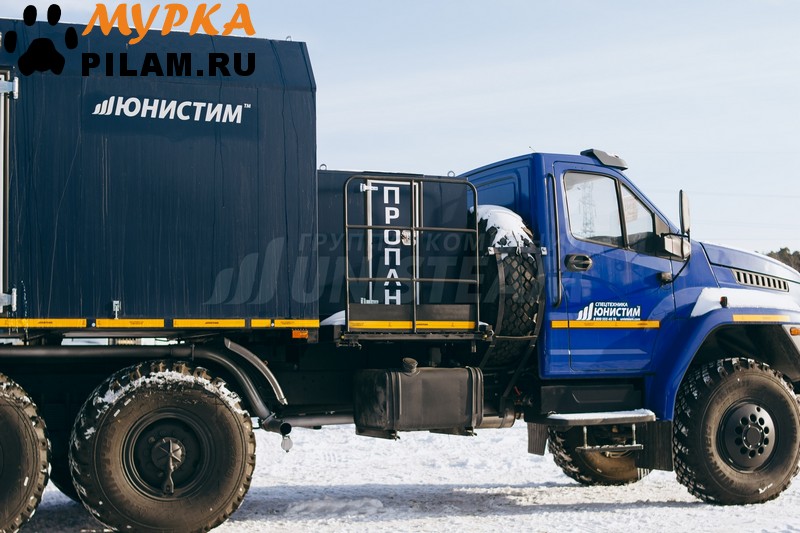

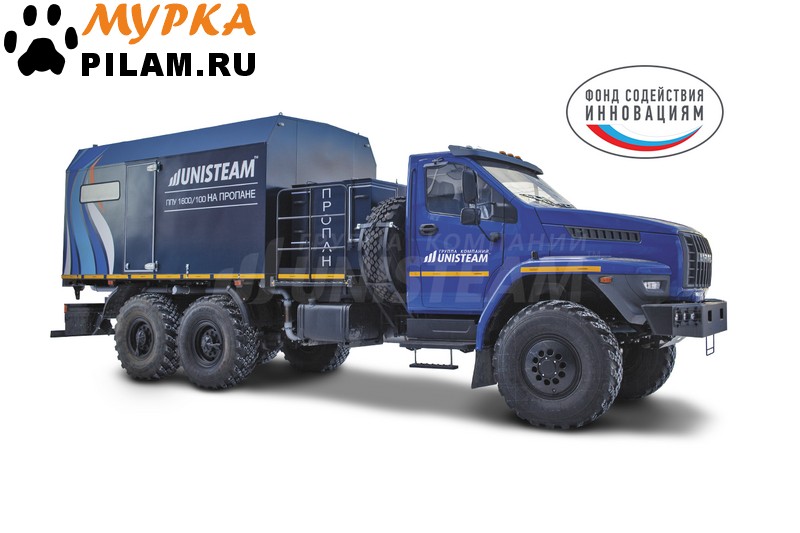

Передвижная парогенераторная установка ППУА на пропане серии USM-M2UG на базе шасси УРАЛ NEXT 4320
Описание
Передвижные парогенераторные установки Пропан широко используются в различных отраслях, включая нефтегазодобычу, строительство, производство и сельское хозяйство. Они обеспечивают подачу пара для бытовых и производственных нужд в автономных условиях, особенно в удалённых регионах России. Рассмотрим ключевые особенности таких установок, их характеристики и преимущества.
Основой передвижной парогенераторной установки является магистральный паровой котёл, расположенный на базе автомобиля, например, Урал-NEXT. Установка включает:
- Паровой котёл с регулированием температуры пара.
- Цистерну для хранения топлива, ёмкость которой рассчитана для обеспечения автономной работы.
- Кабину управления для контроля работы системы.
- Рукава для подачи пара на место использования.
- Система обеспечивает подачу пара с заданной температурой и теплопроизводительностью, что делает её незаменимой в условиях Севера, где требуется поддержание работы даже при экстремально низких температурах.
Передвижные парогенераторные установки Пропан — это надёжное и эффективное решение для работы в условиях, где необходима автономная подача пара. Их характеристики, включая ёмкость цистерны, режим регулирования температуры и низкий расход топлива, делают их идеальным выбором для разнообразных задач.
| Технические характеристики/комплектация ППУА |
USM-M2UG на базе шасси УРАЛ NEXT 4320 |
| Нагреваемая среда |
Вода |
| Водяной насос |
HIKARIMAI EFG2821 / 1,1 ПТ25Д1М2 / 2,3 ПТ25Д1М2 / MAZONNI |
| Вентилятор |
ВД 4-37-2011 / ВР 12-26 4,0кВт 3000 об.мин. |
| Привод воздушной заслонки |
электропривод |
| Марка горелочного устройства |
UNIFLAME |
| Клапан предохранительный (КППР), шт |
3 / 2 (в зависимости от количества режимов) |
| Контрольно-измерительные приборы и автоматика (КИПиА) |
цифровые |
| Управление установкой |
из кабины |
| Жесткость питательной воды, мкг-экв/кг |
10
|
| Вместимость бака запаса воды, м³ |
5.2 |
| Топливо, используемое для работы установки |
СУГ |
| Время, необходимое для получения пара с момента запуска установки, мин |
10 |
| Привод механизмов спецоборудования |
от силовой установки шасси |
| Уровень звука в кабине водителя во время работы установки, Дба |
80 |
| Линии выхода режимов |
два выхода / один выход (в зависисости от режима) |
| Кожух защитный на котел |
в наличии |
| Габаритные размеры установки (длина*ширина*высота), мм |
4420х2500х2440 |
| Полная масса установки, кг |
20380 |
| Снаряженная масса установки, кг |
20080 |
| Технические характеристики фургона (Кунга) |
|
| Тип фургона |
сварной |
| Внутренняя обшивка фургона (кунга) |
Лист оцинкованный 0,55 мм |
| Наружнняя обшивка фургона (кунга) |
Лист стальной 1,2 мм |
| Утеплитель |
пенополистирол |
| Толщина утеплителя, мм |
40 / 60 |
| Лестницы |
откидные из кузов-фургона |
| Количество дверей |
2 |
| Дополнительное оборудование в комплектации |
|
| Магистральные трубопроводы, шт |
6 |
| Запорный узел, шт |
1 |
| Угол магистральный (колено), шт |
4 |
| Рукав ПАР-2 |
2 шт.: Ду 25, 20 м. |
| Устройство для укладки рукава ПАР-2, шт |
1 |
| Пика 1,5 м, шт |
1 |
| ЗИП водяного насоса, шт |
1 |
| ЗИП установки, шт |
1 |
| Средства безопасности |
|
| Огнетушитель |
1 |
| Искрагаситель |
1 |
|
Боковое защитное устройство
|
дополнительная опция |
| Заднее защитное устройство |
1 |
|
Медицинская аптечка
|
дополнительная опция |
| Упор противооткатный с кронштейнами |
2
|
| Плакат "Осторожно! Тепловая обработка" |
дополнительная опция
|
| Знак аварийной остановки |
дополнительная опция
|
| Характеристики шасси |
|
| Базовое шасси |
УРАЛ |
| Марка |
4320 |
| Тип кабины |
Капотная, над двигателем |
| Колесная формула |
6х6 |
| Размер шин |
425/85 R21 |
| ДЗК |
за кабиной /на кунге / за кунгом на раме |
| Топливо для работы |
ДТ |
| Тип двигателя |
Дизельный рядный шестицилиндровый с турбонаддувом, ОНВ, электронным управлением |
| Мощность двигателя, л.с. |
275 |
| Модель КПП |
ЯМЗ-1105, механическая, 5 ступенчатая |
| Экологический класс |
ЕВРО-5 |
| Габаритные размеры шасси |
9000х2259х2952 |

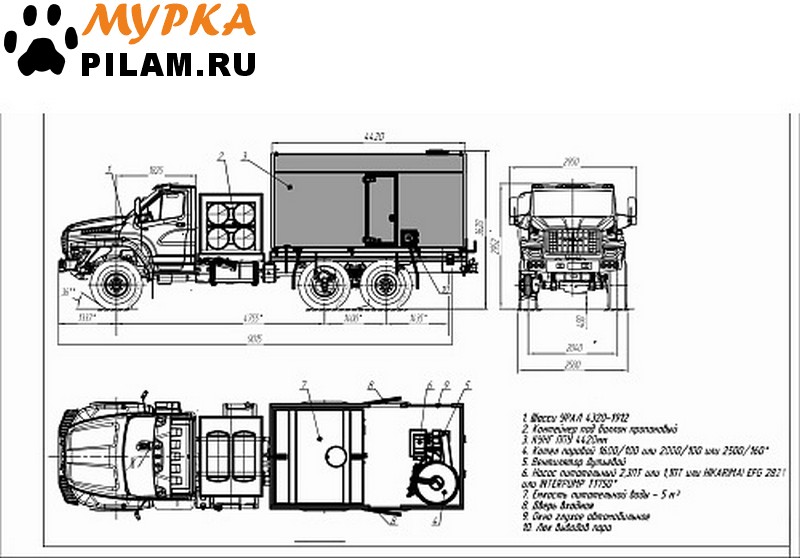

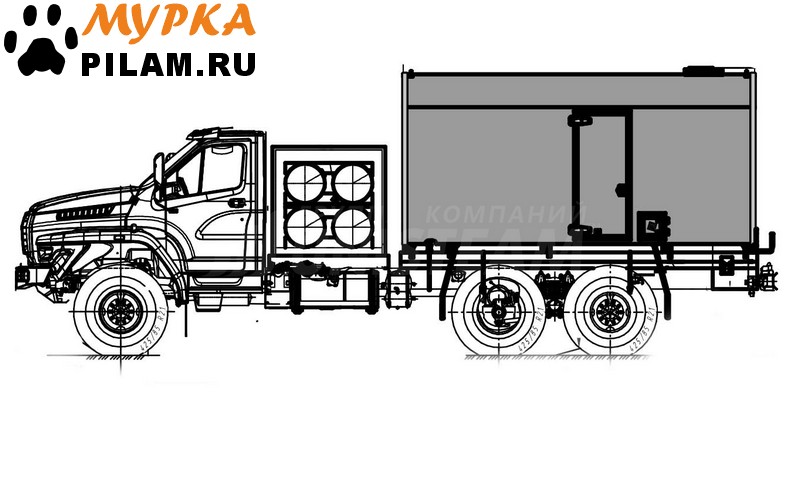

Габаритный чертеж
Основные особенности ППУА на пропане
- Теплопроизводительность расчетная — соответствует задачам для бытовых и промышленных нужд.
- Расход топлива паровым котлом — зависит от мощности двигателя и режима работы.
- Расположение и конструкция — мобильные установки легко транспортировать и размещать в труднодоступных местах.
- С момента пуска установка быстро выходит на рабочий режим, обеспечивая стабильную подачу пара.
Преимущества ППУА на пропане
- Автономность. Не требуется подключение к стационарным магистралям газа или электричества.
- Универсальность. Применение как в промышленных целях, так и для бытовых задач.
- Надёжность. Установки рассчитаны для работы в суровых климатических условиях России, включая регионы Крайнего Севера.
Пакет предоставляемой документации
- Паспорт на котел паровой
- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 032
- 2013 "О безопасности оборудования, работающего под избыточным давлением"
- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 010
- 2011 "О безопасности машин и оборудования", ТР ТС 004
- 2011 "О безопасности низковольтного оборудования", ТР ТС 020
- 2011 "Электромагнитная совместимость технических средств" утвержденному Решением Комиссии Таможенного союза от 01.03.2016г. №0365925
- Руководство по эксплуатации на парогенераторную установку
- Паспорт передвижной парогенераторной установки
- Прочностной расчет котловой трубы
- Прочностной расчет паровика
- Расчет пропускной способности клапанов предохранительных
- Паспорта на предохранительные клапана
- Документация на покупные комплектующие
- Одобрение типа ТС
- ПТС
передвижная парогенераторная установка 1600 100 Урал Некст купить mobile steam generator unit 1600 100 Ural Next buy #передвижная_парогенераторная_установка_1600_100_Урал_Некст_купить #mobile_steam_generator_unit_1600_100_Ural_Next_buy
парогенераторная установка ппуа 1600 M2UG цена steam generator unit ppua 1600 m2ug price #парогенераторная_установка_ппуа_1600_M2UG_цена #steam_generator_unit_ppua_1600_m2ug_price
спецтехника кыргызстана special equipment of kyrgyzstan #спецтехника_кыргызстана #special_equipment_of_kyrgyzstan
| ХАРАКТЕРИСТИКИ ШАССИ |
| Модель |
УРАЛ 4320-6951-72 |
| Грузоподъемность, кг |
12 500 |
| Снаряженная масса, кг |
8 315 |
| Полная масса, кг |
21 300 |
| Распределение полной массы, кг |
на передний мост: 5 300 |
| на заднюю тележку: 16 000 |
| Двигатель |
ЯМЗ-536 |
| Полезная мощность (нетто), л.с. |
283 |
| Максимальная частота вращения, мин-1 |
2 300 |
| Максимальный крутящий момент, кгс*м |
120 |
| Частота вращения при максимальном крутящем моменте, мин-1 |
1 300 - 1 600 |
| Коробка передач |
ЯМЗ-1105, механическая, 5 ст. |
| Раздаточная коробка |
АО «АЗ УРАЛ», 2-х ступ. с межосевым дифференциалом (высшая передача 1,04; низшая передача 2,15) |
| Кабина |
NEXT, за двигателем, трехместная |
| Платформа |
|
