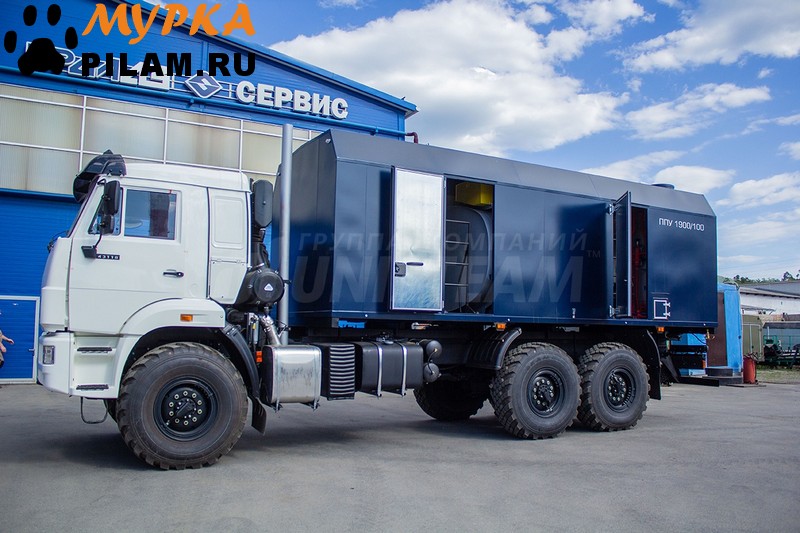

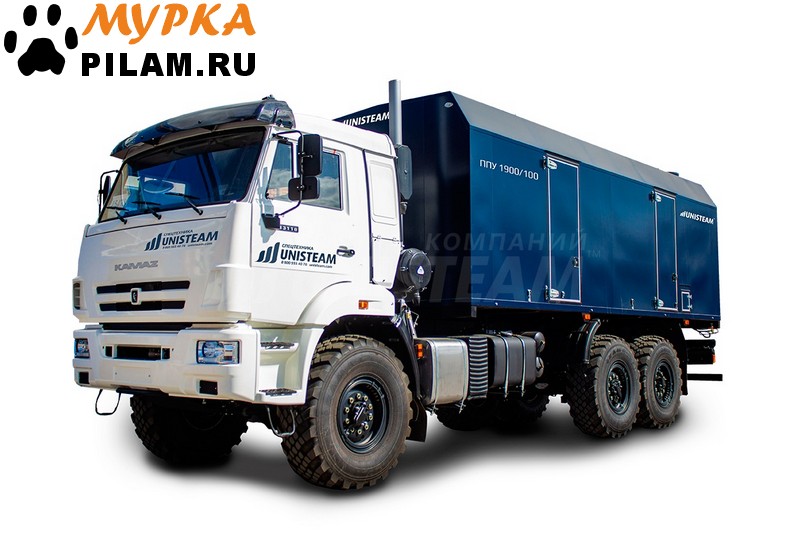

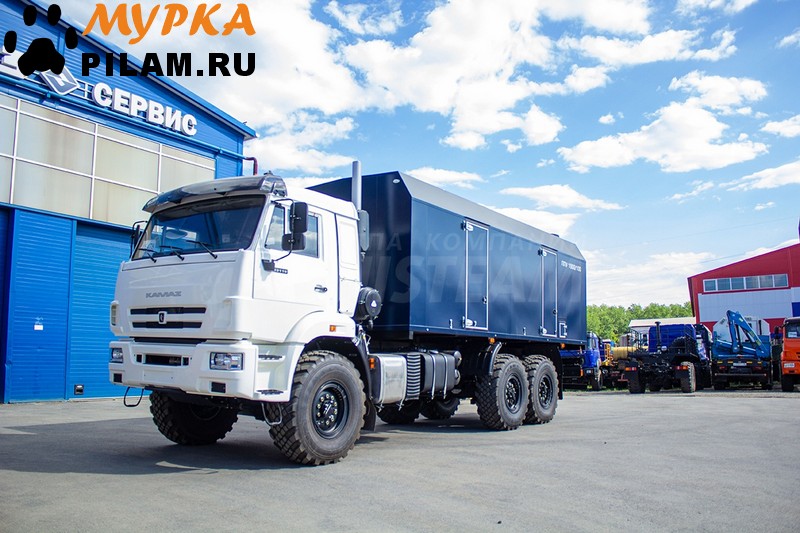

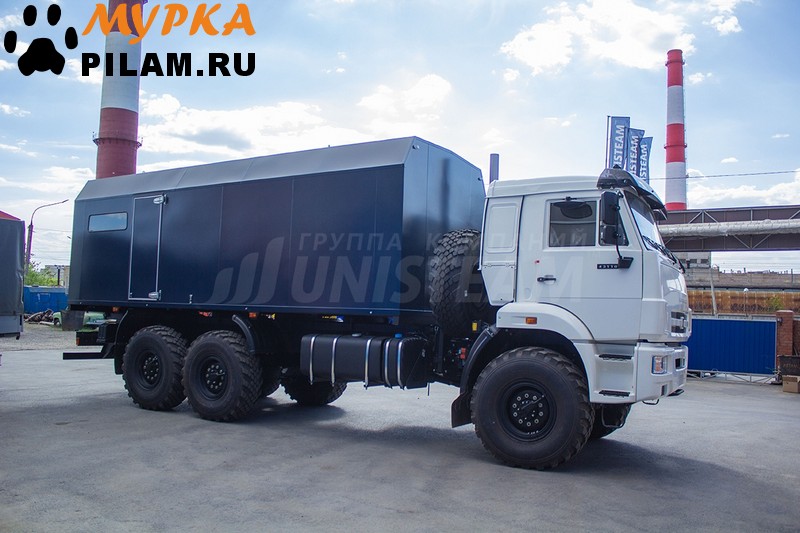

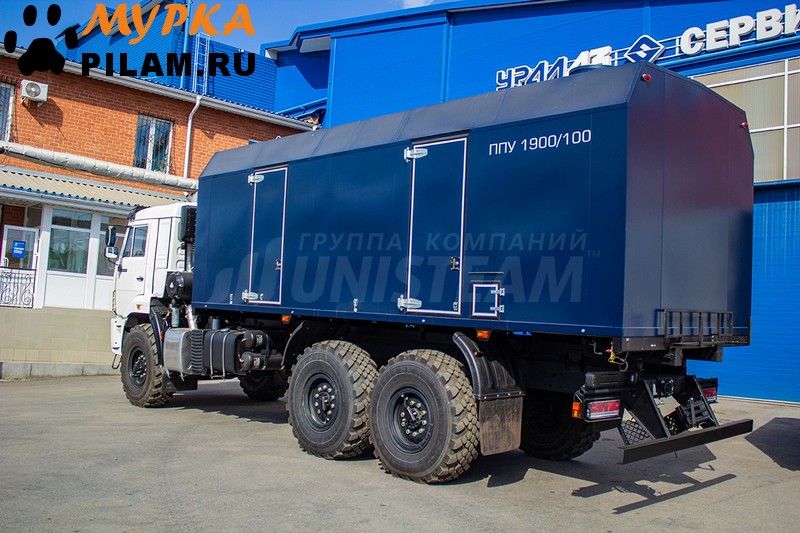

Передвижная парогенераторная установка ППУА 1900/100 серии USM-M2 на базе КАМАЗ 43118-3098-50
Описание
Передвижная парогенераторная установка ППУА серии М2 — это современное оборудование для выработки пара, подходящее для различных задач в промышленности. Благодаря установке на колесную базу КамАЗ или Урал, они легко перемещаются на место работы, даже в сложных условиях.
Главное преимущество ППУА M2 — высокая производительность по пару. Производительность по пару 1600 кг/ч позволяет использовать оборудование в задачах любой сложности, от прогрева трубопроводов до обработки резервуаров. Продуманный алгоритм работы двигателя обеспечивает стабильную мощность, минимизируя эксплуатационные затраты.
ППУА модификации М2 усовершенствованная модель, размещается на удлиненной платформе, за счет чего возможно выделить дополнительный отсек под хозяйственные нужды, и добиться наилучшей развесовки благодаря иному размещению емкости питательной воды и заднему расположению котла.
Особенности:
1. заднее расположение котла;
2. фургон (кунг) - 4 420 мм;
3. 3 двери;
4. хозяйственный отсек;

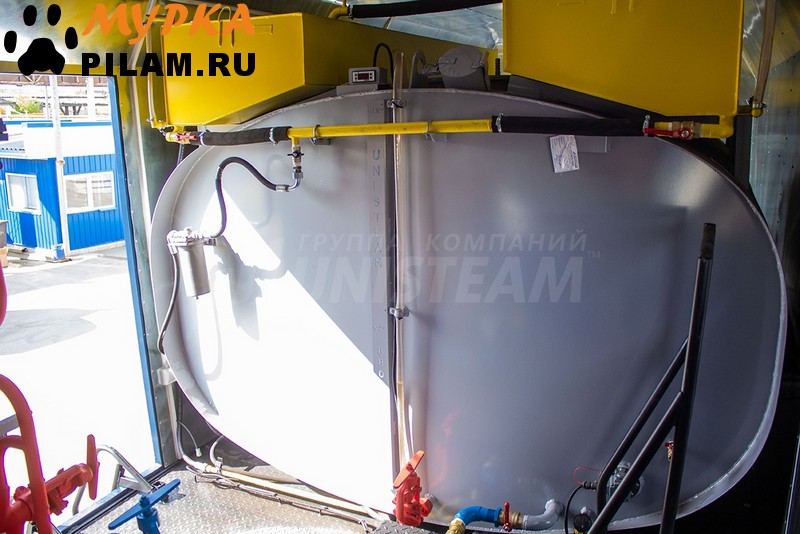

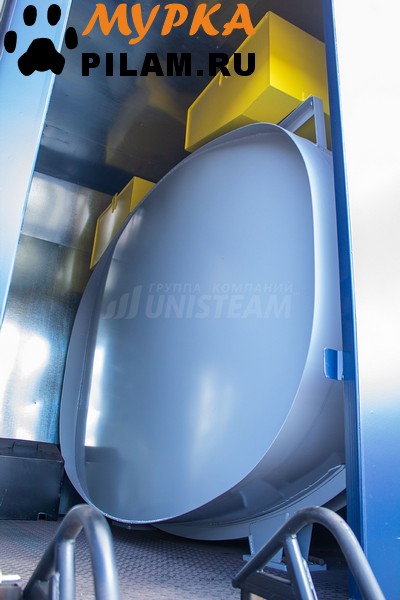

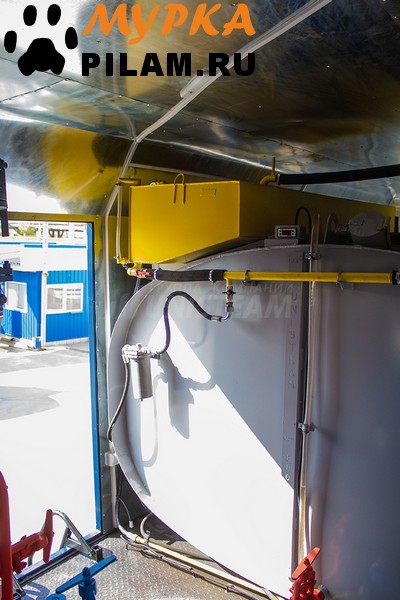

5. цистерна 5 куб.м. / 6 куб.м.;
6. топливный бак: 350 л. / 500 л. / 700 л. / 2 по 7. 350 л. / 700 + 350 л. / 700 + 2 по 350 л.
| Технические характеристики/комплектация ППУА |
USM-M2 на базе КАМАЗ 43118-3098-50 |
| Нагреваемая среда |
Вода |
| Водяной насос |
HIKARIMAI EFG2821 / 1,1 ПТ25Д1М2 / 2,3 ПТ25Д1М2 / MAZZONI |
| Топливный насос |
НШ-10 |
| Вентилятор |
ВД 4-37-2011 / ВР 12-26 4,0кВт 3000 об.мин. |
| Привод воздушной заслонки |
электропривод |
| Марка горелочного устройства |
UNIFLAME |
| Горелочное устройство |
жидкотопливное с пьезорозжигом, трехфорсуночное, форсунки Danfoss |

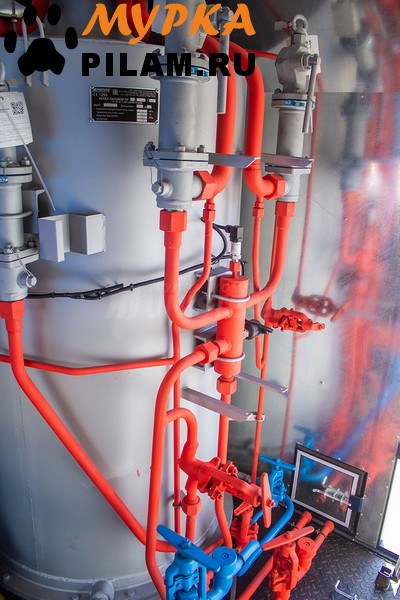

| Клапан предохранительный (КППР), шт |
3 / 2 (в зависимости от количества режимов) |
| Контрольно-измерительные приборы и автоматика (КИПиА) |
цифровые |
| Управление установкой |
из кабины |
| Жесткость питательной воды, мкг-экв/кг |
10
|
| Вместимость бака запаса воды, м³ |
5.02 |
| Топливо, используемое для работы установки |
ДТ |
| Давление топлива, Мпа, не более |
1,47 |
| Время, необходимое для получения пара с момента запуска установки, мин |
10 |
| Привод механизмов спецоборудования |
от силовой установки шасси |
| Уровень звука в кабине водителя во время работы установки, Дба |
80 |
| Форсунка розжига 1,0 гал/ч, шт |
1 |
| Рабочая форсунка №1 8,5 гал/ч, шт |
1 |
| абочая форсунка №2 8,5 гал/ч, шт |
1 |
| Линии выхода режимов |
два выхода / один выход (в зависимости от режима) |
| Кожух защитный на котел |
в наличии |
| Технические характеристики фургона (Кунга) |
|
| Тип фургона |
сварной |
| Внутренняя обшивка фургона (кунга) |
Лист оцинкованный 0,55 мм |
| Наружнняя обшивка фургона (кунга) |
Лист стальной 1,2 мм |
| Утеплитель |
пенополистирол |
| Толщина утеплителя, мм |
40 / 60 |
| Лестницы |
откидные из кузов-фургона |
| Количество дверей |
3 |
| Технические характеристики парового котла ППУ |
|
| Производительность установки в соответствии с выбранным режимом |
Режим 1 Режим 2
Работа по отпариванию и очистке через мягкий рукав и пику
Депарафинизация трубопроводов с жёстким подключением через стальные магистрали
|
| Производительность котла, кг/ч |
1600 1200 |
| Давление пара, Мпа (кгс/см²), не более |
9,81 (100) 0,78 (8) |
| Температура пара, ⁰С, не более |
310 174 |
| Дополнительное оборудование в комплектации |
|
| Запорный узел, шт |
1 |
| Угол магистральный (колено), шт |
4 |
| Рукав ПАР-2 |
Ду 25, 100 м. |
| Устройство для укладки рукава ПАР-2, шт |
1 |
| Пика 1,5 м, шт |
1 |
| ЗИП водяного насоса, шт |
1 |
| ЗИП установки, шт |
1 |
| Средства безопасности |
|
| Огнетушитель |
1 |
| Искрагаситель |
1 |
|
Боковое защитное устройство
|
дополнительная опция |
| Заднее защитное устройство |
1 |
|
Медицинская аптечка
|
дополнительная опция |
| Упор противооткатный с кронштейнами |
2
|
| Плакат "Осторожно! Тепловая обработка" |
дополнительная опция
|
| Знак аварийной остановки |
дополнительная опция
|
| Характеристики шасси |
|
| Базовое шасси |
КАМАЗ |
| Марка |
43118-3098-50 |
| Тип кабины |
Безкапотная, над двигателем, рестайлинговая |
| Колесная формула |
6х6 |
| Размер шин |
425/85 R33 |
| ДЗК |
за кабиной / на кунге / за кунгом на раме |
| Топливо для работы |
ДТ |
| Тип двигателя |
Дизельный восьмицилиндровый с турбонаддувом, ОНВ, электронным управлением |
| Мощность двигателя, л.с. /кВт |
300 |
| Модель КПП |
154, механическая, 9-ступенчатая |
| Экологический класс |
ЕВРО-5 |
| Топливная аппаратура |
Система топливоподачи типа Common Rail |
| Грузоподъемность, кг |
13340 |
| Габаритные размеры шасси |
9100x2550x3080 |
| Сравнительные характеристики насосов |
| HIKARIMAI EFG2821 |
2,3 ПТ25Д1М2 |
1,1 ПТ25Д1М2 |
|
Производительность, м³/ч
3,36
|
Производительность, м³/ч
до 2
|
Производительность, м³/ч
2,2
|
|
Давление, Мпа
15
|
Давление, Мпа
10
|
Давление, Мпа
11
|
|
Температура питательной воды, max, ⁰С
60
|
Температура питательной воды, max, ⁰С
до 100
|
Температура питательной воды, max, ⁰С
до 100
|
|
Потребляемая мощность, кВт
18,5
|
Потребляемая мощность, кВт
не более 10
|
Потребляемая мощность, кВт
не более 10
|
|
Обороты вала насоса, max, об/мин
1450
|
Обороты вала насоса, max, об/мин
500
|
Обороты вала насоса, max, об/мин
730
|
|
Объем заливаемого масла, л.
1
|
Объем заливаемого масла, л.
16
|
Объем заливаемого масла, л.
2
|
|
Размер (длина*ширина*высота), см
30х25х15
|
Размер (длина*ширина*высота), см
865х670х365
|
Размер (длина*ширина*высота), см
617х392х320
|
|
Вес, кг
18
|
Вес, кг
340
|
Вес, кг
87
|
 |
 |
 |
Пакет предоставляемой документации
- Паспорт на котел паровой
- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 032
- 2013 "О безопасности оборудования, работающего под избыточным давлением"
- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 010
- 2011 "О безопасности машин и оборудования", ТР ТС 004
- 2011 "О безопасности низковольтного оборудования", ТР ТС 020
- 2011 "Электромагнитная совместимость технических средств" утвержденному Решением Комиссии Таможенного союза от 01.03.2016г. №0365925
- Руководство по эксплуатации на парогенераторную установку
- Паспорт передвижной парогенераторной установки
- Прочностной расчет котловой трубы
- Прочностной расчет паровика
- Расчет пропускной способности клапанов предохранительных
- Паспорта на предохранительные клапана
- Документация на покупные комплектующие
- Одобрение типа ТС
- ПТС
