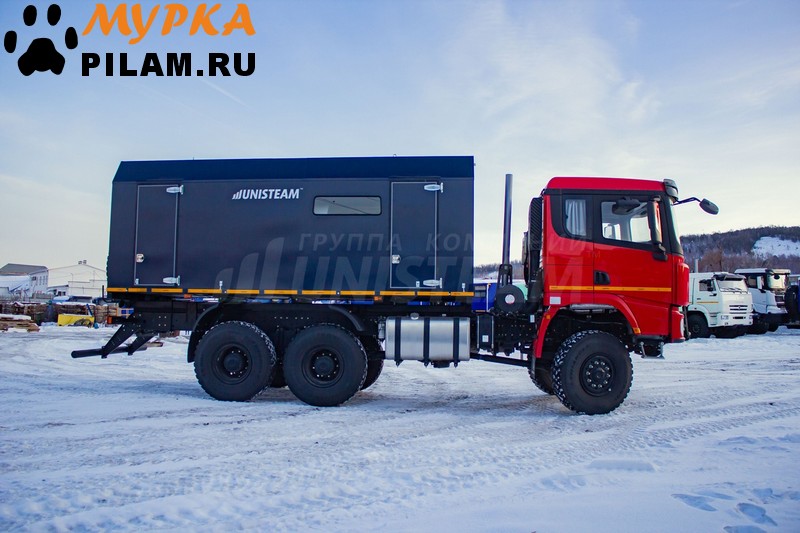

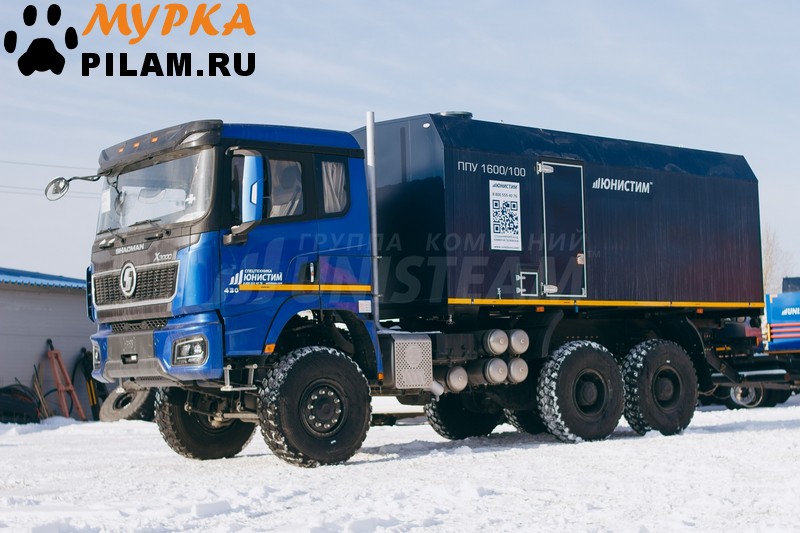

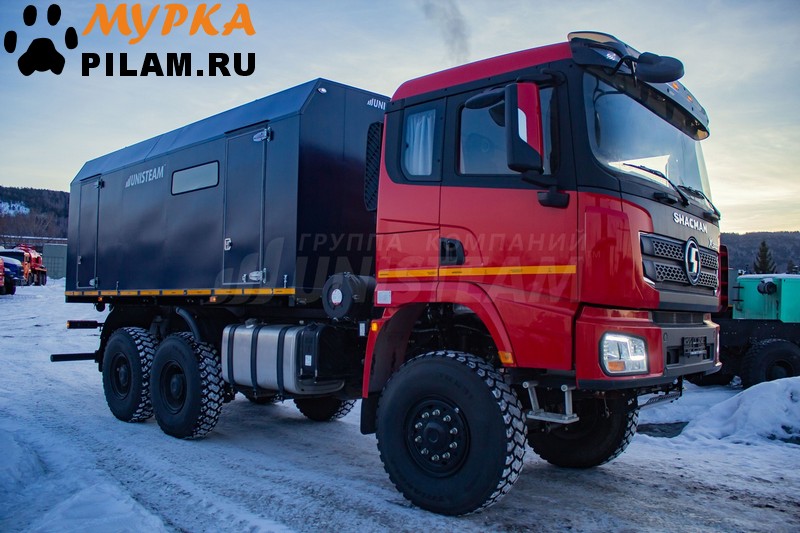

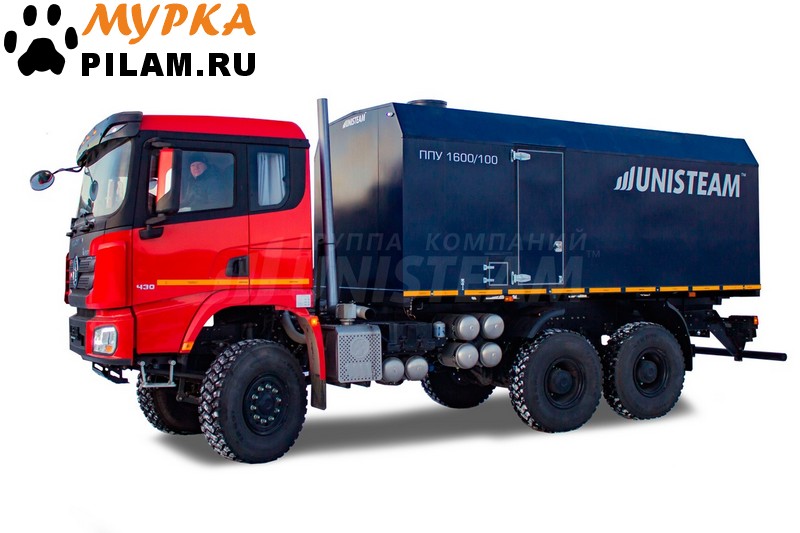

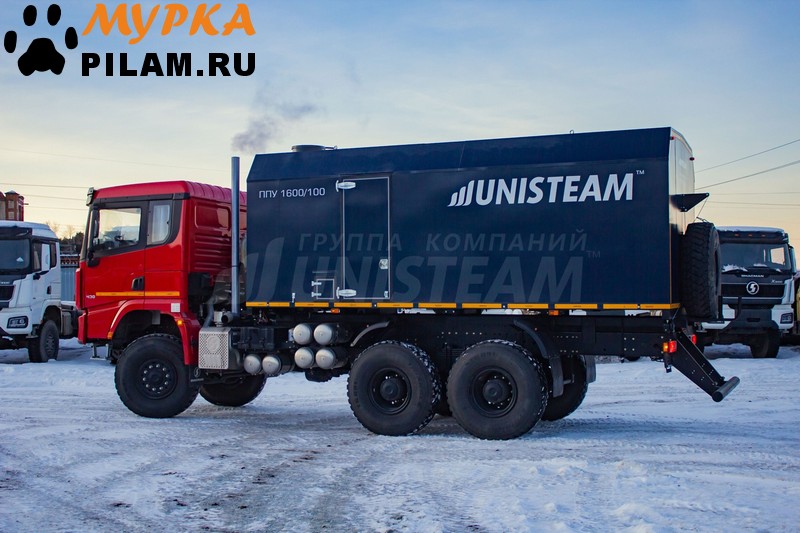

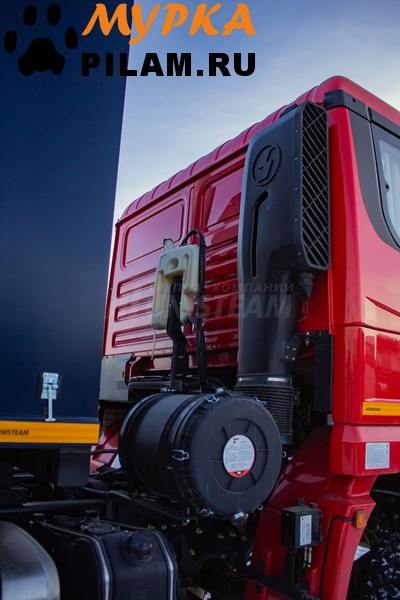

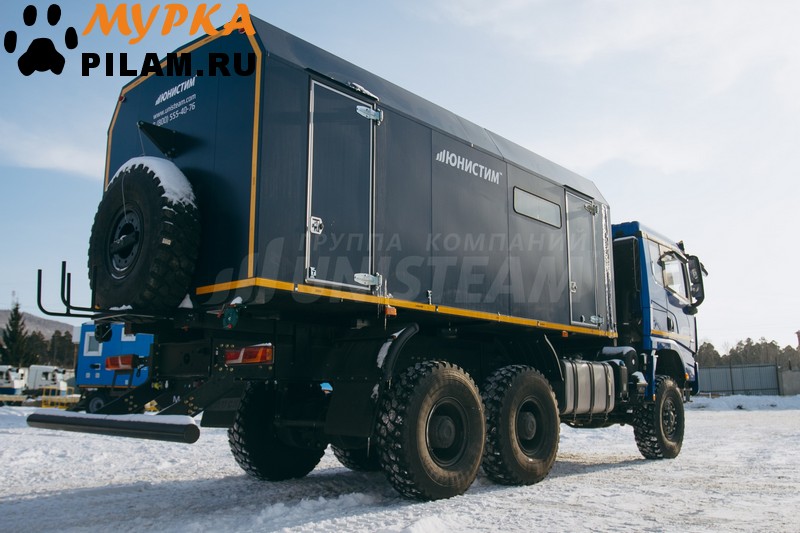

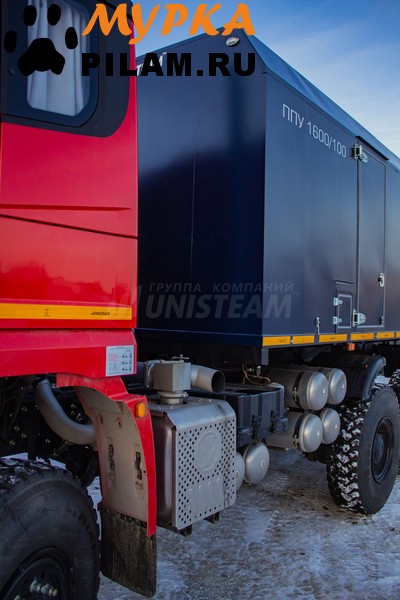

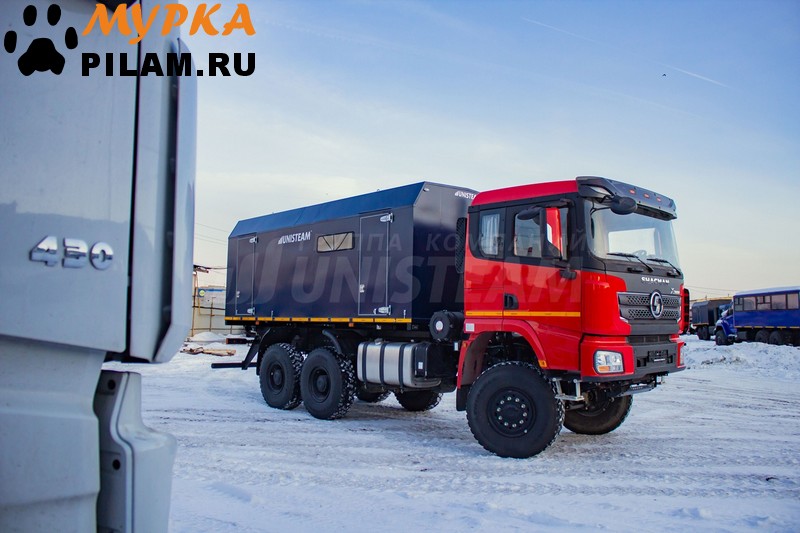

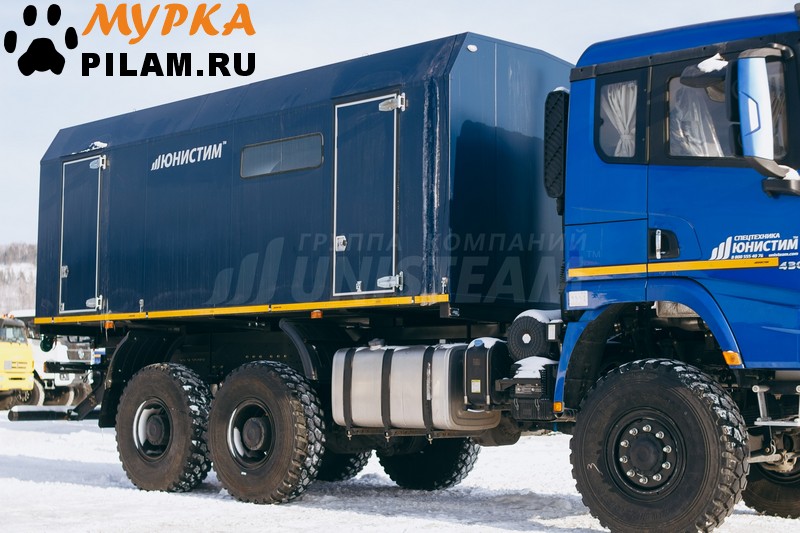

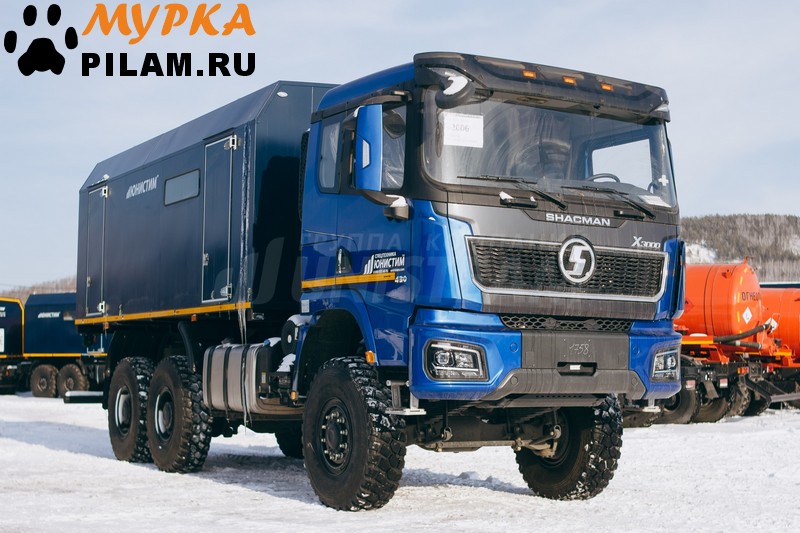

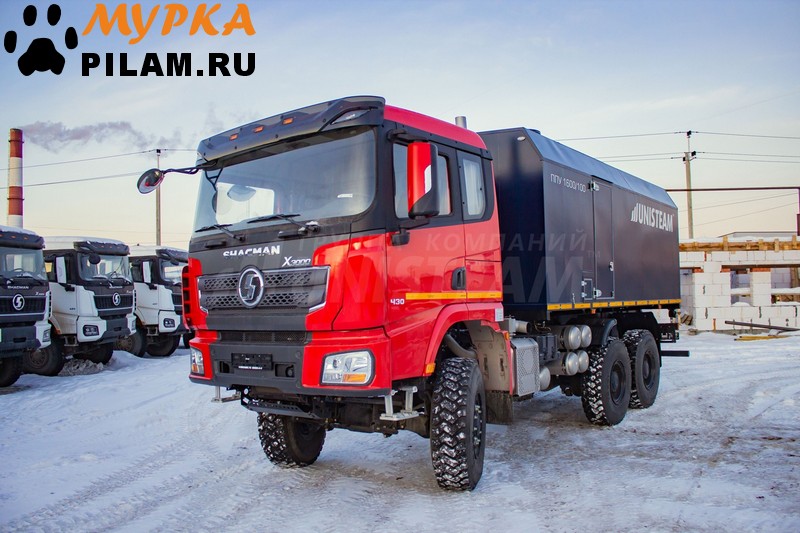

Передвижная парогенераторная установка ППУА 1600/100 серии USM-М2 на базе шасси SHACMAN X3000
Описание
Передвижная парогенераторная установка ППУА серии М2 — это современное решение для различных сфер применения. Мы предлагаем качественные передвижные паровые установки, подходящие для работы на предприятиях, в нефтяной и газовой промышленности, для очистки оборудования и прогрева скважин. Установки доступны в вариантах на базе КамАЗ, Урал и другой колесной техники.
Модель ППУА 1600 100 Урал и ППУА 2000 обеспечивают высокую производительность, варьируемое давление, а также надежность. Емкость для воды и топлива оптимальна, чтобы поддерживать длительную работу. Установки укомплектованы системой собственного подогрева, что особенно важно в условиях сурового климата России.
Дополнительно предусмотрены комплектации с отоплением спального места и возможностью установки вспомогательных агрегатов. На базе Next 4320 разработана прицепная модель для удобной транспортировки.
| Технические характеристики/комплектация ППУА |
USM-М2 на базе шасси SHACMAN X3000 |
| Нагреваемая среда |
Вода |
| Водяной насос |
HIKARIMAI EFG2821 |
| Топливный насос |
НШ-10 |
| Вентилятор |
ВД 4-37-2011 / ВР 12-26 4,0кВт 3000 об.мин. |
| Привод воздушной заслонки |
электропривод |
| Марка горелочного устройства |
UNIFLAME |
| Клапан предохранительный (КППР), шт |
3/2 (в зависимости от количества режимов) |
| Контрольно-измерительные приборы и автоматика (КИПиА) |
цифровые |
| Управление установкой |
из кабины |
| Жесткость питательной воды, мкг-экв/кг |
10
|
| Вместимость бака запаса воды, м³ |
5.02 |
| Топливо, используемое для работы установки |
ДТ |
| Давление топлива, Мпа, не более |
1,47 |
| Время, необходимое для получения пара с момента запуска установки, мин |
10 |
| Привод механизмов спецоборудования |
механический привод от силовой установки шасси |
| Уровень звука в кабине водителя во время работы установки, Дба |
80 |
| Форсунка розжига 1,0 гал/ч, шт |
1 |
| Рабочая форсунка №1 8,5 гал/ч, шт |
1 |
| Рабочая форсунка №2 8,5 гал/ч, шт |
1 |
| Линии выхода режимов |
два выхода |
| Кожух защитный на котел |
в наличии |
| Полная масса установки, кг |
25000 |

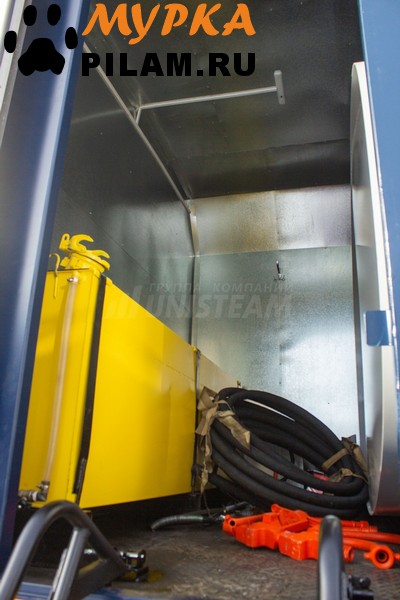

| Технические характеристики фургона (Кунга) |
|
| Тип фургона |
сварной |
| Внутренняя обшивка фургона (кунга) |
Лист оцинкованный 0,55 мм |
| Наружнняя обшивка фургона (кунга) |
Лист стальной 1,2 мм |
| Утеплитель |
пенополистирол |
| Толщина утеплителя, мм |
40 / 60 |
| Лестницы |
откидные из кузов-фургона |
| Количество дверей |
3 |
| Технические характеристики парового котла ППУ |
|
| Производительность установки в соответствии с выбранным режимом |
Режим 1 Режим 2
Работа по отпариванию и очистке через мягкий рукав и пику
Депарафинизация трубопроводов с жёстким подключением через стальные магистрали
|
| Производительность котла, кг/ч |
1600 1200 |
| Давление пара, Мпа (кгс/см²), не более |
9,81 (100) 0,78 (8) |
| Температура пара, ⁰С, не более |
310 174 |
| Дополнительное оборудование в комплектации |
|
| Магистральные трубопроводы, шт |
6 |
| Запорный узел, шт |
1 |
| Угол магистральный (колено), шт |
4 |
| Рукав ПАР-2 |
Ду 25, 20 м. |
| Устройство для укладки рукава ПАР-2, шт |
1 |
| Пика 1,5 м, шт |
1 |
| ЗИП водяного насоса, шт |
1 |
| ЗИП установки, шт |
1 |
| Средства безопасности |
|
| Огнетушитель |
1 |
| Искрагаситель |
1 |
|
Боковое защитное устройство
|
дополнительная опция |
| Заднее защитное устройство |
1 |
|
Медицинская аптечка
|
дополнительная опция |
| Упор противооткатный с кронштейнами |
2
|
| Плакат "Осторожно! Тепловая обработка" |
дополнительная опция
|
| Знак аварийной остановки |
дополнительная опция
|
| Характеристики шасси |
|
| Базовое шасси |
SHACMAN |
| Марка |
Х3000 |
| Тип кабины |
Безкапотная, цельнометаллическая, двухместная, со спальным местом |
| Колесная формула |
6х6 |
| Размер шин |
315/80R 22.5 двускатная (возможна односкатная ошиновка 14R20, высота ССУ +80мм) |
| ДЗК |
на кунге, с лебедкой |
| Топливо для работы |
ДТ |
| Тип двигателя |
Дизельный рядный с турбонаддувом и промежуточным охлаждением воздуха |
| Мощность двигателя, л.с. /кВт |
430 |
| Модель КПП |
12JS180TA-B |
| Экологический класс |
ЕВРО-5 |
| Сравнительные характеристики насосов |
| HIKARIMAI EFG2821 |
2,3 ПТ25Д1М2 |
1,1 ПТ25Д1М2 |
|
Производительность, м³/ч
3,36
|
Производительность, м³/ч
до 2
|
Производительность, м³/ч
2,2
|
|
Давление, Мпа
15
|
Давление, Мпа
10
|
Давление, Мпа
11
|
|
Температура питательной воды, max, ⁰С
60
|
Температура питательной воды, max, ⁰С
до 100
|
Температура питательной воды, max, ⁰С
до 100
|
|
Потребляемая мощность, кВт
18,5
|
Потребляемая мощность, кВт
не более 10
|
Потребляемая мощность, кВт
не более 10
|
|
Обороты вала насоса, max, об/мин
1450
|
Обороты вала насоса, max, об/мин
500
|
Обороты вала насоса, max, об/мин
730
|
|
Объем заливаемого масла, л.
1
|
Объем заливаемого масла, л.
16
|
Объем заливаемого масла, л.
2
|
|
Размер (длина*ширина*высота), см
30х25х15
|
Размер (длина*ширина*высота), см
865х670х365
|
Размер (длина*ширина*высота), см
617х392х320
|
|
Вес, кг
18
|
Вес, кг
340
|
Вес, кг
87
|
 |
 |
 |
Пакет предоставляемой документации
- Паспорт на котел паровой
- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 032
- 2013 "О безопасности оборудования, работающего под избыточным давлением"
- Сертификат соответствия техническому регламенту Таможенного союза ТР ТС 010
- 2011 "О безопасности машин и оборудования", ТР ТС 004
- 2011 "О безопасности низковольтного оборудования", ТР ТС 020
- 2011 "Электромагнитная совместимость технических средств" утвержденному Решением Комиссии Таможенного союза от 01.03.2016г. №0365925
- Руководство по эксплуатации на парогенераторную установку
- Паспорт передвижной парогенераторной установки
- Прочностной расчет котловой трубы
- Прочностной расчет паровика
- Расчет пропускной способности клапанов предохранительных
- Паспорта на предохранительные клапана
- Документация на покупные комплектующие
- Одобрение типа ТС
- ПТС
