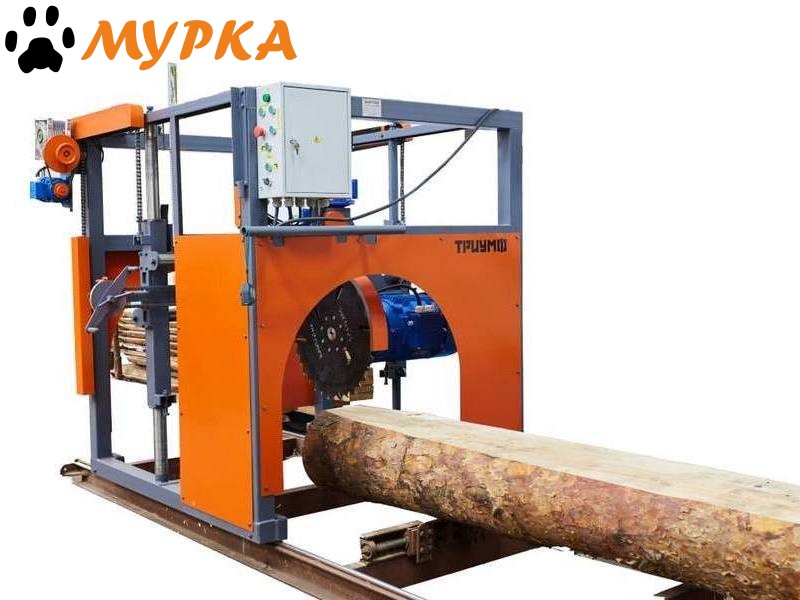

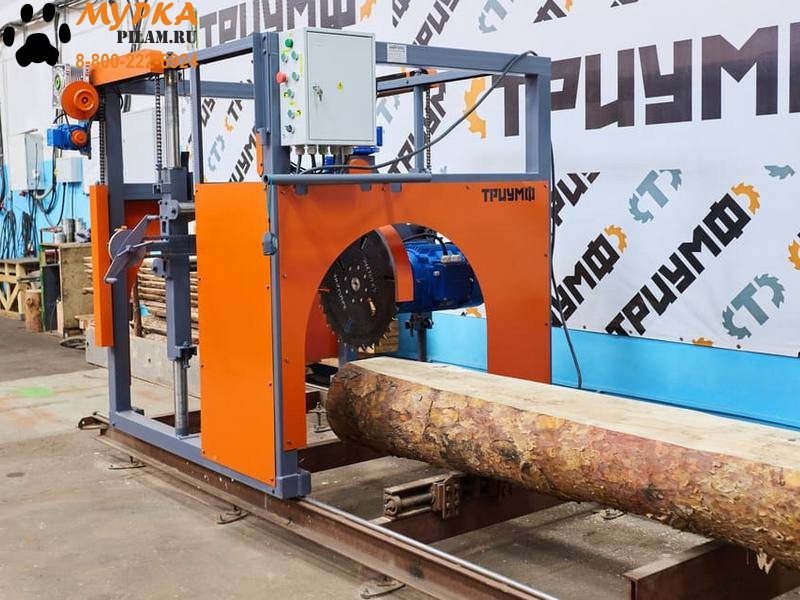

Углоповоротная пилорама Триумф 1П-550
Дисковая углоповоротная пилорама Триумф 1П-550 (старое название ПДПУ 550) предназначена для продольной распиловки бревен в двух перпендикулярных плоскостях с целью получения пиломатериала в виде брусьев, обрезных досок, брусков, шпона.
Внимание!
В комплект поставки дисковые пилы не входят!
Описание и особенности работы Триумф 1П-550
Раньше для того, чтобы распилить дерево, необходимо было купить специальную ручную пилу. Сегодня же есть однопильная угловая пилорама ПДПУ 550. Это оборудование предназначено для распивания бревен пилой диаметром 550 мм на доски, брусья и прочий обрезной материал. Главным преимуществом модели является то, что ее пильный узел смонтирован на прочной подвижной каретке. Это позволяет работать устройству как вертикально, так и горизонтально.
Наша дисковая пилорама имеет следующее преимущества:
- Не надо кантовать и перезакреплять бревно;
- Возможность руками выставлять размер блок дисковых пил в горизонтальном направлении (ручная доводка);
- Электрошкаф управления размещается непосредственно на станине;
- Присутствует автоматическая защита от перепада напряжения в сети и прочих форс-мажорных обстоятельств;
- Умеренная цена.

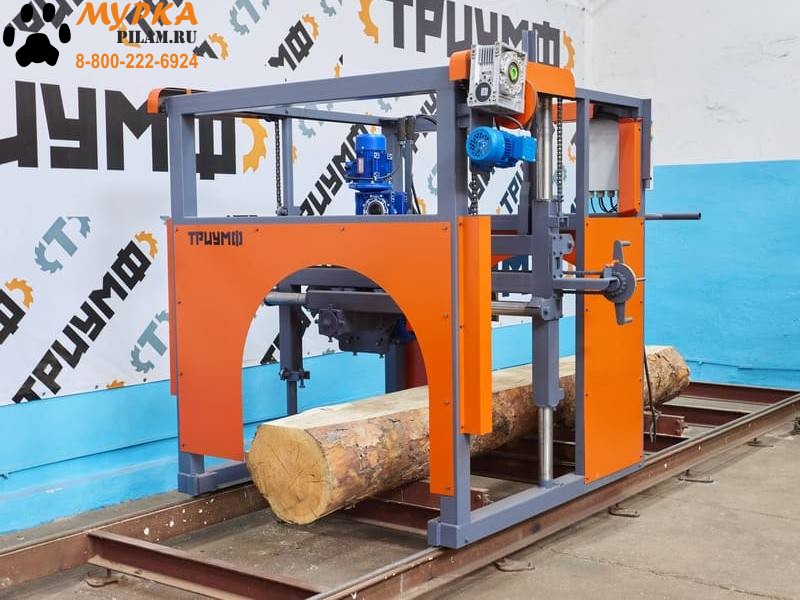

Станок представляет собой портал, на котором установлена пильная каретка. Пилорама передвигается по рельсовым направляющим, вдоль неподвижно закрепленной заготовки.

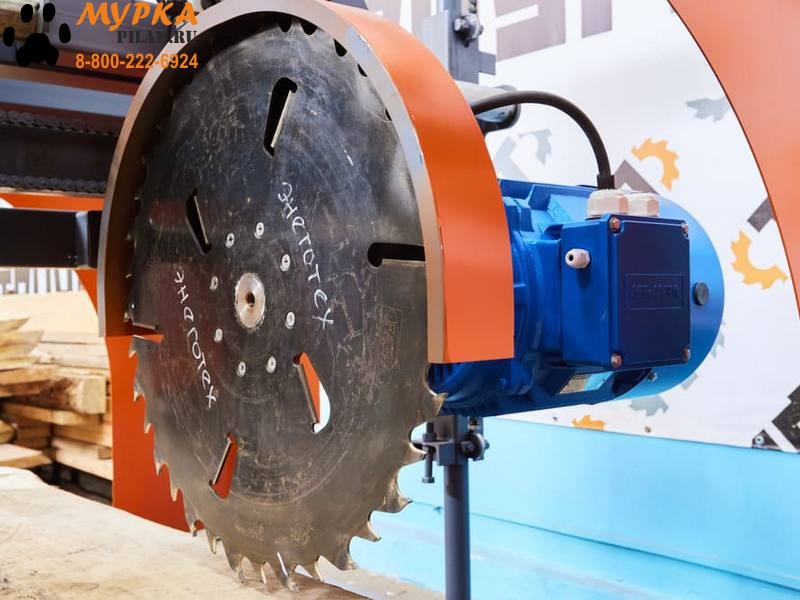

Пильный узел, смонтированный на каретке, имеет возможность горизонтального и вертикального (вместе с кареткой) перемещения относительно заготовки. Дисковая пила производит последовательный пропил во взаимно перпендикулярных плоскостях. Пильный узел поворачивается на угол 90° при помощи цепной передачи электроприводом.

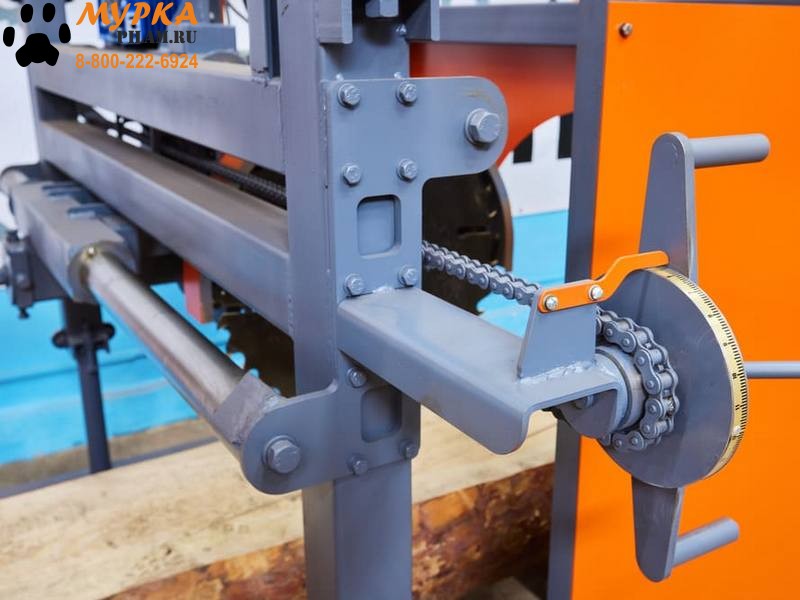

При распиловке бревна его кантование и перезакрепление не требуется. Вертикальное перемещение каретки осуществляется по скалкам портала при помощи цепного механизма электроприводом. Перемещение пильного узла в горизонтальной плоскости осуществляется при помощи цепной передачи вручную. Подача пилорамы вдоль заготовки осуществляется вручную, но возможна установка узла механической подачи (опция).
Основные конструктивные преимущества Триумф 1П-550:
- Поворот пилы осуществляется с помощью пульта управления, что обеспечивает безопасность в процессе работы;
- Один оператор может управлять всем процессом, что позволяет сократить количество рабочего персонала;
- Готовый пиломатериал без «волны» — идеальная геометрия ± 0,5 мм;
- Распиловка бревна на обрезной пиломатериал без необходимости кантования увеличивает производительность;
- Возможность производства большого количества радиальной доски, которая применяется в изготовлении мебели и стоит в 3-4 раза дороже обычной;
- Процесс подъема и опускания пильной каретки происходит благодаря использованию электромеханического привода, что обеспечивает быструю настройку размера с возможностью ручной корректировки для достижения максимальной точности;
- Система автоматического удаления опилок с направляющих предотвращает смещение пильной рамы, гарантируя точность распила;
- Присутствует автоматическая защита от перепада напряжения в сети и прочих форс-мажорных обстоятельств;
- Распиловка производится как в прямом, так и в обратном направлении, что экономит время рабочего процесса.
Рекомендуем приобрести дополнительно
Главным расходным материалом дисковых пилорам являются дисковые пилы. Пилы требуют к себе особого внимания, их нужно периодически точить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести с вертикальной пилорамой Триумф 1П-550:
- Дисковая пила 550х3,5/5,3х30х18+6 (GASS на БАРС).
- Дисковая пила 550х3,5/5,5х30х18+6 (NOOK на БАРС).
- Дисковая пила 550х3,6/5,0х30х18+6 (FABA на БАРС).
- Дисковая пила 550х3,4/4,9х30х24+6 (NOOK на БАРС).
- Дисковая пила 550х3,6/5,0х30х24+6 (FABA на БАРС).
- Дисковая пила 550х3,5/5,3х30х24+6 (GASS на БАРС).
- Дисковая пила 550х3,6/5,2х30х32+6 (FABA на БАРС).
- Любые запасные части для дисковых углоповоротных пилорам серии 1П (ПДПУ).
- Заточной станок Алтай-3 С3А 3М для заточки дисковых пил диаметром 200-800 мм под необходимым углом.
- Электронная линейка MICRON-4.0X для вертикального перемещения пильного блока, программируемая.
- Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
| Технические характеристики |
Триумф 1П-550 |
| Максимальный диаметр обрабатываемого бревна, мм |
800 |
| Длина обрабатываемого бревна, мм |
2000 - 6000 |
| Максимальный размер получаемого бруса, мм |
180 х 180 |
| Диаметр дисковой пилы, мм |
550 |
| Диаметр посадки пилы (сверловка БАРС), мм |
30 |
| Мощность, кВт |
|
| Двигателя пилы |
11 |
| Двигателя узла подъема (регулировка высоты) |
0,37 |
| Двигателя узла поворота пилы |
0,55 |
| Двигателя узла подачи (продольного перемещения) |
1,1* |
| Напряжение питания, В |
380 |
| Габаритные размеры станка, мм |
|
| Длина |
1800 |
| Ширина |
1800 |
| Высота |
1750 |
| Длина рельсового пути |
10500 |
| Масса, кг |
900 |
* - опция.
Комплект поставки:
- Пилорама.
- Направляющие.
- Зажимы бревна, опоры.
- Паспорт станка и гарантийный талон.
Гарантийный срок на данное оборудование составляет 1 год.
#Станки_Мурка Углоповоротная дисковая пилорама Augotor drive saw sawmill #Углоповоротная_дисковая_пилорама #Augotor_drive_saw_sawmill дисковая пилорама алтай 550 цена Altai 550 disk sawmill price #дисковая_пилорама_алтай_550_цена #Altai_550_disk_sawmill_price
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
920 |
7.73 |
| 1 |
Дисковая пилорама |
1.8 |
1.8 |
1.75 |
600 |
5.67 |
| 2 |
Рельсовый путь (1 секция) |
4.25 |
1.2 |
0.15 |
120 |
0.7649999999999999 |
| 3 |
Рельсовый путь (1 секция) |
4.25 |
1.2 |
0.15 |
120 |
0.7649999999999999 |
| 4 |
Рельсовый путь (1 секция) |
2 |
1.4 |
0.15 |
60 |
0.42 |
| 5 |
Опоры 7 шт. |
1.2 |
0.3 |
0.3 |
20 |
0.108 |
|
Срок поставки: 3-10 рабочих дней
(г. Барнаул)
|
