В комплекте электронная линейка и электромеханический привод продольного перемещения

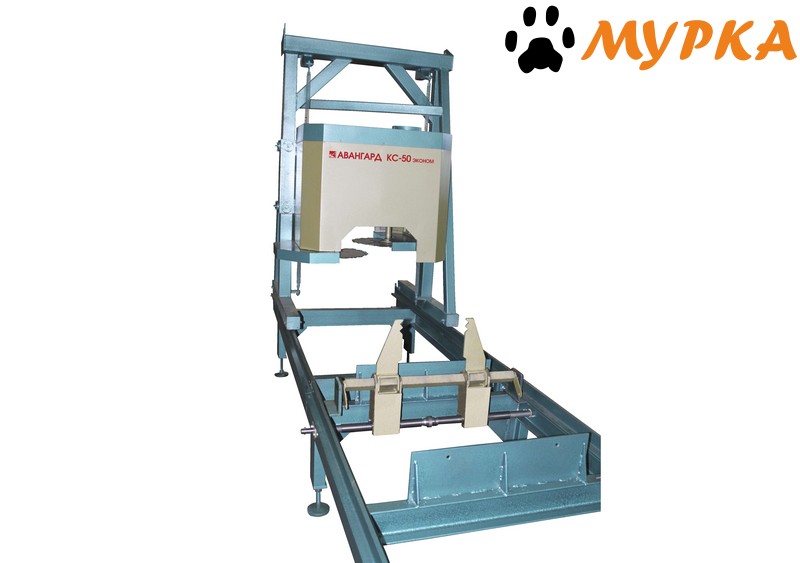

Дисковая пилорама КС-50 Э предназначена для распиловки двумя дисковыми пилами круглого леса на доску обрезную, необрезную, лафет, брус, брусок и так далее.
Внимание!
В комплект поставки пильные диски не входят!
Особенности лесопильной установки серии КС
Установка выпускается только в стационарном варианте и состоит из подвижной пильной каретки с дисковыми пилами и разборной станины с высокоточными направляющими. Пильная каретка включает в себя пильный блок, состоящий из двух горизонтальных дисковых пил диаметром 400 мм с электромеханическим приводом подъема-опускания пильной траверсы. Режущий инструмент лежит в горизонтальной плоскости и смещен относительно друг друга вдоль оси пиления. За один проход пильной рамы вдоль рельсового пути получается готовый пиломатериал. Нет необходимости возвращать раму в исходное положение, опустив пильный блок на новый размер пропила и производите распил в обратном направлении. В итоге пилорама Авангард позволяет поднять производительность! Простота станка и отсутствие сложных настроек не требуют специальных навыков у персонала. Отсутствие температурного и климатического порогов при работе. Замена диска производится по мере износа. Вышеуказанные параметры позволяют получать пиломатериал с идеальной геометрией. В зависимости от модификации станок может комплектоваться:
- Электромеханической подачей пильной каретки для продольного перемещения, имеющую плавную регулировку скорости до 40 м/мин.
- Гидравлической системой, включающую в себя устройство для загрузки бревен, кантователь и устройство для фиксации бревен в процессе пиления. Гидравлические механизмы, установленные на станине, позволяют производить все манипуляции с бревном в центральном "лотке", образованном боковыми зажимами, которые обеспечивают автоматическую центровку распиливаемого сырья.
- Кромкообрезным устройством. Пильная каретка, оснащенная кромкообрезным устройством, состоит из вертикально установленных пил, которые отпиливают канты необрезной доски, получаемой в результате распиловки основными горизонтальными пилами. Можно устанавливать до четырех вертикальных пил, работающих одновременно, две из которых настраиваются на размер специальным винтом. Кромкообрезное устройство может включаться в процессе пиления и отключаться за счет опускания-подъема пильного вала вертикальных дисковых пил посредством рычажного механизма.
Рекомендуем приобрести дополнительно
Главным расходным материалом дисковых пилорам являются дисковые пилы. Пилы требуют к себе особого внимания, их нужно периодически точить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести с двухпильной горизонтальной пилорамой КС-50 Э:
- Заточной станок Алтай З650 для заточки дисковых пил диаметром 250-650 мм под необходимым углом.
- Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
- Дисковая пила 400х2,9/4,1х30х20+4 (Swedex) с подрезными ножами.
- Дисковая пила 400х2,8/4,2х30х20+4 (TTH) с подрезными ножами.
- Скребковый транспортёр для удаления опилок.
- Унифицированные механизированные направляющие. Направляющие оснащены гидравлическими устройствами загрузки, кантовки и фиксации сырья в процессе пиления.
| Технические характеристики |
КС-50 СЭ |
КС-50 Э |
КС-50 ЭК |
КС-50 П |
КС-50 ПК |
| Максимальный диаметр распиливаемого бревна с кантовкой, мм |
500 |
500 |
500 |
500 |
500 |
| Максимальный диаметр распиливаемого бревна в развал. мм |
300 |
300 |
300 |
300 |
300 |
| Максимальная длина обрабатываемого бревна, мм |
6200 |
6200 |
6200 |
6200 |
6200 |
| Минимальная длина обрабатываемого бревна, мм |
2000 |
2000 |
2000 |
2000 |
2000 |
| Количество пильных дисков |
2 |
2 |
4 |
2 |
4 |
| Диаметр пильных дисков, внеш/внутр, мм |
400/30 |
400/30 |
400/30 |
400/30 |
400/30 |
| Диаметр пильных дисков кромкообрезного устройства, внеш/внутр, мм |
- |
- |
200/40 |
- |
200/40 |
| Толщина пропила для горизонтальных пил/вертикальных пил, мм |
4,1 |
4,1 |
4,1/3 |
4,1 |
4,1/3 |
| Мощность, кВт |
|
|
|
|
|
| Ведущего привода пилы |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
| Ведомого привода пилы |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
| Привода пил кромкообрезного устройства |
- |
- |
4 |
- |
4 |
| Привода вертикального перемещения |
0,55 |
0,55 |
0,55 |
0,55 |
0,55 |
| Привода продольного перемещения |
- |
1,5 |
1,5 |
1,5 |
1,5 |
| Суммарная мощность |
15,55 |
17,05 |
21,05 |
20,05 |
24,05 |
| Напряжение питания, В |
380 |
380 |
380 |
380 |
380 |
| Частота вращения пил, об/мин |
3000 |
3000 |
3000 |
3000 |
3000 |
| Частота вращения пил кромкообрезного устройства, об/мин |
- |
- |
3000 |
- |
3000 |
| Использование обратного хода |
Пиление |
Сброс материала |
Сброс материала |
Сброс материала |
Сброс материала |
| Скорость подачи пильного блока, м/мин |
- |
40 |
40 |
40 |
40 |
| Направляющие пильной каретки |
Немеханизированные |
Немеханизированные |
Немеханизированные |
Механизированные |
Механизированные |
| Настройка на толщину доски |
Визуальная линейка |
MICRON-4.0X |
MICRON-4.0X |
MICRON-4.0X |
MICRON-4.0X |
| Способ загрузки и позиционирования распиливаемого сырья |
Ручной |
Ручной |
Ручной |
Гидравлика |
Гидравлика |
| Габаритные размеры станка, мм |
|
|
|
|
|
| Длина |
1500 |
1500 |
1500 |
1500 |
1500 |
| Ширина |
1200 |
1200 |
1200 |
1200 |
1200 |
| Высота |
1600 |
1600 |
1600 |
1600 |
1600 |
| Габаритные размеры рельсового пути, мм |
|
|
|
|
|
| Длина |
2х2000 и 1х5000 |
2х2000 и 1х5000 |
2х2000 и 1х5000 |
2х2000 и 1х5000 |
2х2000 и 1х5000 |
| Ширина |
1400 |
1400 |
1400 |
1400 |
1400 |
| Высота |
610 |
610 |
610 |
610 |
610 |
| Масса, кг |
1470 |
1470 |
1540 |
1980 |
2050 |
| * Объем, м3 |
10,57 |
10,57 |
10,57 |
10.57 |
10,57 |
Комплект поставки дисковой горизонтальной пилорамы КС-50 Э

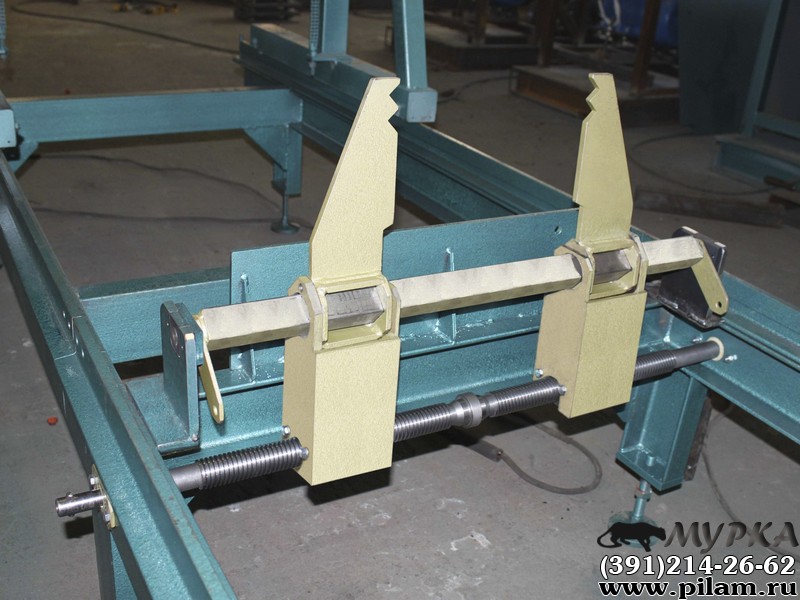

Станок оснащается электромеханическим горизонтальным (продольным) перемещением пильного блока по рельсам и электромеханическим (с помощью пульта) вертикальным перемещением пильного блока для установки размера пропила. Загрузка, кантовка бревна осуществляется вручную, фиксация бревна - винтовые самоцентрирующие зажимы. В комплект также входят пильные диски марки Swedex (Швеция) и электронная линейка MICRON 4.0X.
1. Пильный блок в сборе - 1 шт.
2. Рельсовый путь, который состоит из:
- Секция 2000 мм - 2 шт.
- Секция 5000 мм - 1 шт.
3. Система фиксации бревна - 1 комп.
4. Электронная линейка MICRON 4.0X - 1 шт.
5. Коробка ЗИП для сборки и настройки - 1 шт.
6. Гарантийный талон, паспорт - 1 шт.
#Станки_Мурка дисковая мини пилорама disk mini sawmill #дисковая_мини_пилорама #disk_mini_sawmill круглопильная пилорама Kruglolny sawmill #круглопильная_пилорама #Kruglolny_sawmill
| № |
Наименование места |
Длина, м |
Ширина, м |
Высота, м |
Масса, кг |
Объем, м³ |
|
|
|
|
∑: |
1470 |
11.42 |
| 1 |
Каретка пильная |
1.5 |
1.2 |
1.6 |
970 |
2.88 |
| 2 |
Рельсовый путь (3 секции) |
5 |
1.4 |
1.22 |
500 |
8.54 |
|
Срок поставки: 30-50 рабочих дней
(г. Воронеж)
|
