Комплекс КБС «Лесопиление 450»
Линия предназначена для переработки древесины диаметром от 140 до 450 мм в комле, длина исходного сырья – от 3,0 до 6,5 метров.
Общая скорость пилени 12-18 м/мин.
Производительность до 350 куб.м. пиловочника в смену.
Краткое описание работы комплекса:

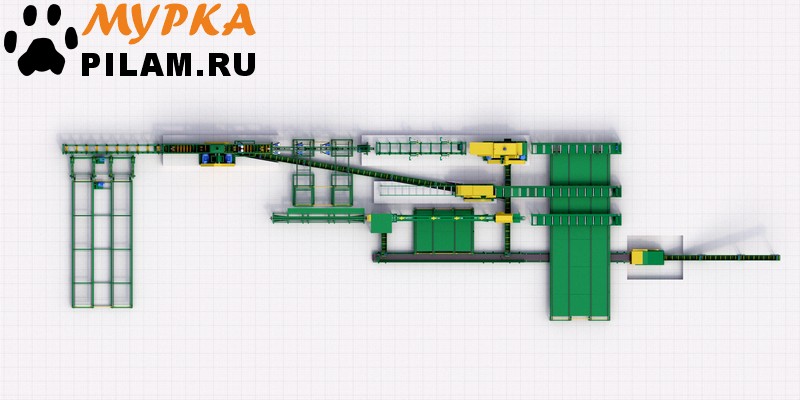

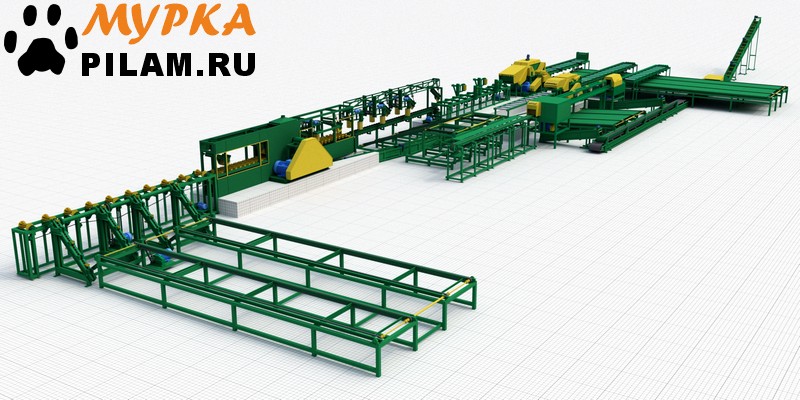

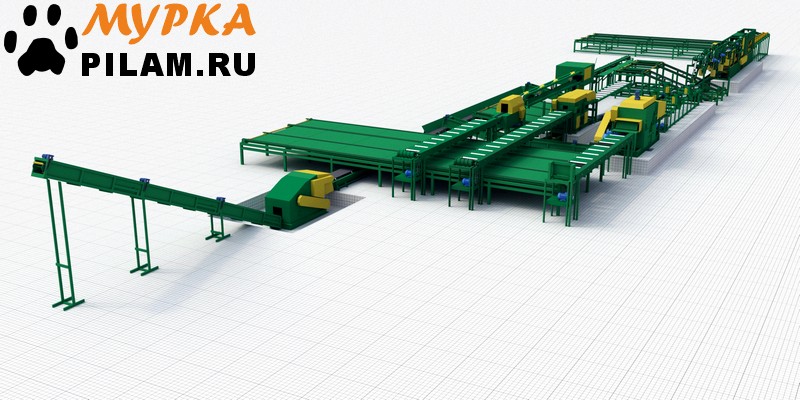

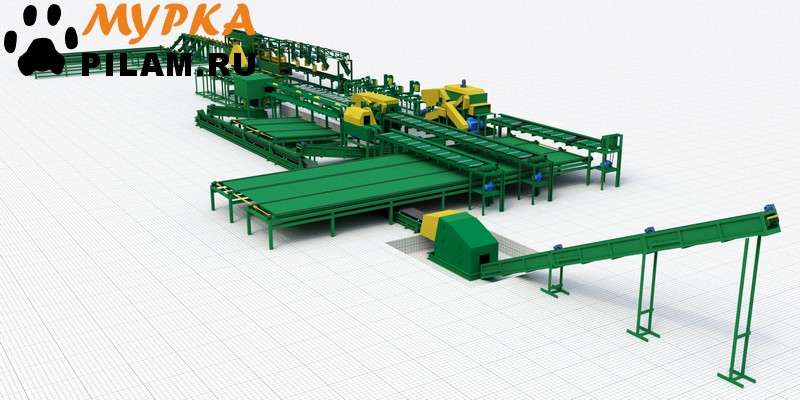

Бревна загружаются на эстакаду (1), с помощью разобщителя (2) они по одному загружаются на роликовый транспортер для бревен (3), который подает их в брусующий станок (4). Полученный лафет автоматически позиционируется на приводном рольганге пневматическим центрователем (6) и подается в многопильный станок (7) для распиловки на доски. Получившийся после брусовала горбыль отделяется и по поперечному транспортеру (5) перемещается на накопитель, с которого затем подается в линию переработки горбыля (9) и многопильный кромкообрезной станок (11). Доски полученные на многопильном, кромкообрезном и горбыльном станках выходят на приводные рольганги (8, 10, 12) и сбрасываются на сортировочный транспортер (13). Обрезь отбирается вручную и сбрасывается на ленточный транспортер (18). Поперечный транспортер (14) перемещает обрезь от промежуточного стола горбыльной линии на ленточный транспортер (18), который подает отходы в рубительную машину (19). Обрезной пиломатериал вручную сортируется и укладывается в карманы. Опилки из-под станков выгребаются скребковыми транспортерами (15, 16, 17) на ленточный транспортер (18). Щепа загружается в бункер скребковым транспортером (20).
Линия состоит из:
1) Эстакада горизонтальная приводная для бревен 3,0-6,5 м, длина 9 м;
2) Разобщитель электромеханический, цепной, наклонный;
3) Транспортер роликовый для бревен, 7,0 м;
4) Брусующий станок «Витязь 2/630», двигатели 2х75 кВт, приемный приводной стол с автоматическим сбросом доски и горбыля, пневмоприжимы, вытяжные рябухи, пилы Россия 630 мм 8 шт;
5) Поперечный транспортер 4,7мх5,0м для горбыля и необрезной доски, наклонный с горизонтальной секцией, с накопителем;
6) Приводной рольганг с пневматическим центрователем и прижимным роликом;
7) Двухвальный многопильный станок «Вектор 2-200», макс высота пропила 205 мм (45+55 кВт, лазерные указатели (тип 2 - 2 шт.), электромеханическая регулировка высоты рябух с электронным управлением, 20 пил Россия 350мм для 10 пропилов);
8) Приводной рольганг с цепным сбрасывателем, 7,5 м;
9) Линия переработки горбыля «ГРЛ-400», 2х7,5 + 2х11 кВт, регулировкой направляющих для сброса обрези, плавной регулировкой скорости подачи, подающим приводным столом, с пилами Россия;
10) Приводной рольганг с винтовым сбрасывателем, 8,0 м;
11) Кромкообрезной станок многопильный проходного типа с неприводным подающим столом, двигателем 18,5 кВт, лазерными указателями тип 2 (4 шт.), с инструментом (4 пилы Россия, 250 мм, высота
пропила до 60 мм);
12) Приводной рольганг с винтовым сбрасывателем, 10,5 м;
13) Поперечный сортировочный транспортер 12,5 м;
14) Поперечный горизонтальный транспортер для обрези, 4,7х2,0 м;
15) Скребковый транспортер для удаления опила 22,0 м;
16) Скребковый транспортер для удаления опила, 2,5 м;
17) Скребковый транспортер для удаления опила, 7 м;
18) Ленточный конусный транспортер, 18,5 м;
19) Рубительная машина барабанного типа, 45 кВт;
20) Скребковый транспортер для загрузки щепы, 8 м.
1) Наклонная эстакада 5х6м.
2) Разобщитель ступенчатый гидравлический, с подогревом масла.
3) Транспортер цепной для бревен, 14,5м.
4) Устройство поштучной выдачи бревен (УВП), с накопителем
5) Брусующий станок «Вепрь 700М», подающий приводной стол,
двигатели 2х37 кВт, регулировка высоты получаемого лафета –
электромеханическая с электронным управлением, вытяжные рябухи,
пилы 900мм (Россия) 4 шт.
5-1) Приемный приводной стол брусующего станка, с отделителем
обрези, 14,5м.
6) Стол переворота лафета и центрователь
7) Двухвальный многопильный станок «Вектор 2-160», макс высота
пропила 165мм (37+45 кВт, подающий приводной роликовый стол с
прижимным пневматическим роликом, лазерные указатели (тип 2 - 2 шт.),
электромеханическая регулировка высоты рябух с электронным
управлением, 20 пил Gass 315мм для 10 пропилов).
7-1) Приемный приводной стол многопильного станка, 14м.
8) Поперечный транспортер 5,0мх4,5м для горбыля и необрезной доски,
наклонный.
9) Транспортер ленточный 14м
10) Кромкообрезной станок многопильный проходного типа с
приводным подающим столом, двигателем 18,5 кВт, лазерными
указателями тип 2 (2 шт.), с инструментом (4 пилы).
10-1) Приводной приемный стол кромкообрезного станка, 15м.
11) Горбыльно-ребровая линия (кромкообрезная часть 2х11,0 кВт, 2 пилы
450мм, делительная часть 2х15,0 кВт, 4 пилы 350мм) проходного типа с
приводным промежуточным столом с отделителем обрези, регулировка
ширины получаемой доски ручная, с инструментом.
11-1) Приемный приводной стол Горбыльно-ребровой линии, 6м.
12) Поперечный транспортер 5,0мх10,5м для обрези.
13) Транспортер ленточный для обрези, 15м
14-1) Транспортер для опилоудаления горизонтальный, длина 8,0м.
14-1) Транспортер для опилоудаления горизонтальный, длина 3,5м.
14-2) Транспортер наклонный для удаления опила 4м, 2 шт.
15) Заточной станок для дисковых пил d от 200 до 600мм.
16) Заточной станок для дисковых пил d от 500 до 1200мм.
17) Шеф-монтаж с пускналадкой и обучением
Шеф-монтаж, пуск-наладка, обучение за отдельную плату.
Состав линии может быть изменен под индивидуальные цели и пожелания заказчика.
